Замена радиатора отопления на метапол последовательность работы. Схемы подключения радиаторов отопления в частном доме — нормы и правила монтажа. Расчет количества секций для качественного обогрева

Устройство или реконструкция системы отопления подразумевает монтаж или замену отопительных приборов. Хорошая новость состоит в том, что при желании, можно с этим справиться своими руками без привлечения специалистов. Как должна проходить установка радиаторов отопления, где и как их располагать, что надо для проведения работ — все это в статье.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

Где и как разместить

Традиционно радиаторы отопления устанавливают под окном. Это необходимо для того, чтобы поднимающийся теплый воздух отсекал холод от окна. Для того чтобы стекла не потели, ширина отопительного прибора должна быть не менее 70-75% от ширины окна. Его надо устанавливать:

Как правильно установить

Теперь о том, как навешивать радиатор. Очень желательно чтобы стена за радиатором была ровной — так работать проще. На стене размечают середину проема, чертят горизонталь на 10-12 см ниже линии подоконника. Это линия, по которой ровняют верхний край отопительного прибора. Кронштейны надо устанавливать так, чтобы верхняя грань совпадала с начерченной линией, то есть было горизонтальным. Такое расположение подходит для систем отопления с принудительной циркуляцией (при наличии насоса) или для квартир. Для систем с естественной циркуляцией делают небольшой уклон — 1-1,5% — по ходу теплоносителя. Больше делать нельзя — будут застои.

Крепление к стене

Это надо учитывать при монтаже крюков или кронштейнов для радиаторов отопления. Крюки устанавливаются по типу дюбелей — в стене сверлится отверстие подходящего диаметра, в него устанавливается пластиковый дюбель, а крюк в него вкручивается. Расстояние от стены до отопительного прибора регулируется легко — вкручивая и выкручивая корпус крюка.

Крюки для чугунных батарей отличаются большей толщиной. Это — крепеж для алюминиевых и биметаллических

При установке крюков под радиаторы отопления учтите, что основная нагрузка приходится на верхний крепеж. Нижний служит только для фиксации в заданном положении относительно стены и его устанавливают на 1-1,5 см ниже чем нижний коллектор. В противном случае вы просто не сможете радиатор навесить.

При установке кронштейнов их прикладывают к стене в том месте, где будут монтировать. Для этого сначала приложите батарею к месту установки, посмотрите куда «встанет» кронштейн, отметьте место на стене. Положив батарею, можно кронштейн приложить к стене и разметить расположение крепежа на нем. В этих местах сверлят отверстия, вставляют дюбеля, прикручивают кронштейн на винты. Установив все крепежные элементы на них навешивают отопительный прибор.

Крепление к полу

Не все стены могут удержать даже легкие алюминиевые батареи. Если стены сделаны из или обшиты гипсокартоном, требуется напольная установка. Некоторые виды чугунных и стальных радиаторов идут сразу на ножках, но они не всех устраивают по внешнему виду или характеристикам.

Возможна напольная установка батарей отопления из алюминия и биметаллических. Для них есть специальные кронштейны. Их крепят к полу, потом устанавливают отопительный прибор, дугой закрепляют нижний коллектор на установленных ножках. Подобные ножки есть с регулируемой высотой, есть с фиксированной. Способ крепления к полу стандартный — на гвозди или дюбеля в зависимости от материала.

Варианты обвязки радиаторов отопления

Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:

• седельное;
• одностороннее;
• диагональное.

В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше ().

Обвязка при одностороннем подключении

Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.

Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.

Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.

Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.

При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.

При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.

Обвязка при диагональном подключении

Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.

Однотрубная система с вертикальными стояками (в квартирах) выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.

Обратите внимание, при однотрубной системе снова необходимо наличие байпаса.

Обвязка при седельном подключении

При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.

При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).

При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).

Видео-уроки по установке радиаторов отопления

Один из этапов монтажа отопительной системы в квартире или частном доме – установка батарей отопления с подключением к магистралям. Указанную операцию лучше выполнять перед прокладкой труб, так проще сделать аккуратные радиаторные подводки. Остальные нюансы монтажных работ мы раскроем в подробной инструкции, как правильно установить радиатор отопления своими руками.

Выбор отопительных приборов по типу и мощности

Если вы еще не приобрели батареи, то перед установкой нужно выбрать радиаторы отопления из 4 разновидностей, имеющихся в продаже:

1. Секционные алюминиевые. Производятся из легкого сплава – силумина (алюминий + кремний) в виде ребристых секций, окрашенных термостойким полимерным составом.
2. Биметаллические обогреватели изготавливаются двух видов – секционные и монолитные, хотя внешне готовые батареи выглядят одинаково. Конструкция: внутрь каждой секции из силумина заделан каркас из стальных труб.
3. Чугунные приборы отопления – дизайнерские и советского образца – бывают только секционными.
4. Стальные радиаторы свариваются из штампованного металла (панельные) либо изготавливаются методом литья (трубчатые).

Примечание. Кроме изображенных на фото обогревателей, существуют медные и плинтусные конвекторы. В водяных системах применяются довольно редко.

Тип отопительных приборов выбирайте по двум критериям: цена и внешний вид, соответствующий интерьеру комнат. Одна оговорка: для системы автономного отопления частного дома подойдут любые батареи, а в квартиру с централизованным теплоснабжением – радиаторы, выдерживающие давление 12 Бар. в отдельной инструкции.

Теплоотдача батарей и регистров прописана в технической документации производителя. Согласно действующим нормам, мощность радиаторных секций указывается при разнице температур теплоносителя и комнатного воздуха 70 °C.

Например, температура помещения составляет 20 градусов, воды в трубах – 90 °C, тогда секция отдаст примерно 180 Вт теплоты. Поскольку теплоноситель редко нагревается до 80-90 °C, реальная теплоотдача выйдет гораздо ниже. Отсюда вывод: берите радиаторы с запасом 80-100%. Упрощенные в нашем материале и на видео:

Почти все типы батарей предлагаются в 2 исполнениях – с боковым или нижним подключением. Здесь выбор зависит от способа прокладки труб и устройства подводок. Значит, перед установкой надо рассмотреть вопрос…

О способах подключения радиаторов

Схему присоединения нужно продумать заранее, от этого зависит положение отопительного прибора на стене. Пример: установка батарей с нижним подключением подразумевает монтаж гарнитуры с кранами, занимающей до 10 см места под обогревателем. Представьте, что над плинтусом проложены 2 линии двухтрубной системы, тогда при низком подоконнике радиатор просто не войдет в нишу.

Пример второй: вы решили самостоятельно произвести замену – снять в квартире старую чугунную «гармошку» и установить современный прибор. Железные трубы разводки не дадут реализовать нижнее присоединение – только боковое. Чтобы выставить радиатор посередине окна, придется нарастить подводки из полипропилена или металлопластика.

Варианты диагонального подключения: слева схема с шаровым краном, справа – с термоголовкой

Способы подключения батарей:

1. Боковой разносторонний (диагональный). Теплоноситель подается через верхнее отверстие, выходит из нижнего с противоположной стороны, равномерно протекая по внутренним каналам. Теплоотдача максимальная, радиатор работает эффективно.
2. Боковой – обе подводки присоединяются с 1 стороны. Теряется примерно 10% тепловой мощности, поскольку дальняя часть батареи прогревается хуже.
3. Нижняя разносторонняя схема применяется в горизонтальных однотрубных системах типа «ленинградка». Эффективность прибора снижается на 10-20% в зависимости от давления, создаваемого циркуляционным насосом.
4. Чисто нижняя подводка теплоносителя не уступает диагональной благодаря конструктивной особенности – через первый вертикальный канал вода поднимается в верхнюю зону радиатора, а потом расходится по остальным протокам и собирается внизу.

Схемы с боковым подсоединением чаще реализуются в традиционных системах – двухтрубных или однотрубных (кроме ленинградской), которые монтируются открыто. Нижняя подводка – более современный вариант, трубы от котла прокладываются в полу, выходя непосредственно под батареей.

Схема одностороннего подсоединения радиатора к двухтрубной и однотрубной системе многоквартирного дома. Вместо верхнего крана можно ставить термостат с головкой, вместо нижнего – балансировочный вентиль

4 вида радиаторной арматуры

При запуске водяного отопления систему нужно балансировать, во время эксплуатации выполнять ремонт и промывку радиаторов. Для решения этих задач используется следующая запорно-регулирующая арматура:

• балансировочный вентиль;
• кран шаровой;
• клапан термостатический с термоголовкой;
• гарнитура для нижнего подведения труб.

Важный момент. При монтаже батарей отопления всегда используйте краны с американками – прямые и угловые. Соединение с накидной гайкой позволит в любой момент снять обогреватель без опорожнения трубопроводной сети.

Слева показана схема одностороннего подсоединения батареи с балансовым вентилем, справа – нижняя разносторонняя (используется при монтаже однотрубных горизонтальных разводок)

Как правильно устанавливать радиаторную арматуру:

1. При соединении отопительного прибора с централизованным отоплением ставьте 2 шаровых крана, балансировочный вентиль не понадобится. Вариант второй: на подающей линии можно предусмотреть клапан с термоголовкой для автоматического регулирования температуры воздуха в комнате.
2. Радиаторы в частном доме подключаются так: на входе шаровой кран, на выходе – балансировочный вентиль. Если хотите регулировать проток автоматически, вместо входного крана ставьте термоголовку.
3. Для нижнего присоединения используйте специальную гарнитуру со встроенным балансовым вентилем от фирм Danfoss, Herz Armaturen, Oventrop. Есть модели под установку терморегулятора.

При замене батареи в квартире не забудьте предусмотреть байпас для прямого протока воды по стояку. Последний радиатор индивидуальной отопительной сети загородного дома оснастите 2 отсекающими кранами, балансировать его не придется.

При нижнем подключении поток теплоносителя направляется в верхний горизонтальный канал радиатора

Расположение и высота установки батарей

Радиаторы следует устанавливать в местах наибольших теплопотерь:

• традиционное месторасположение – под окном, посередине светового проема (если смотреть по вертикали);
• в коридоре неподалеку от входной двери;
• на лестничных площадках;
• возле холодных стен жилых комнат без оконных проемов.

На чертеже указаны минимальные расстояния до ближайших конструкций. Для эффективной работы батареи их лучше увеличить: верхний и нижний отступ – до 10 см, задний – до 50 мм

Пояснение. Когда батарея установлена в подоконной нише, восходящий конвекционный поток смешивается с охлажденным воздухом от окна. Если вместо наружной стены в помещении сделаны витражи, лучше вмонтировать в пол водяные либо электрические конвекторы.

Если монтаж радиаторов отопления ведется под окнами, выдерживайте следующие минимальные отступы:

• от наружной стены – 2.5 см;
• от подоконника – 50 мм;
• от пола – 60…200 мм в зависимости от вида отопительного прибора и способа его подключения.

В отличие от алюминиевых и биметаллических батарей, глубина стальных панельных радиаторов колеблется в широком диапазоне – от 6 см (тип 10) до 160 мм (тип 33). Чем толще батарея, тем больше воздуха она способна пропустить и нагреть. Значит, нужно обеспечить подвод воздуха снизу и отвод теплого потока сверху обогревателя. Монтажные схемы стальных панелей разных типов приведены на чертеже.

Высота монтажа панельных радиаторов зависит от конкретного типа

Рекомендация. Не советуем полностью зашивать радиатор после установки, делая 2 конвективных проема с решетками. Вы потеряете весь инфракрасный тепловой поток, а это минимум 20% мощности батареи. Зато воздух под обшивкой нагреется до 30-40 °C, из-за разницы температур между улицей и нишей вырастут потери тепла.

Инструкция по монтажу

Чтобы повесить и подключить батарею к трубам отопления, подготовьте такие комплектующие и материалы:

• крюки с пластиковыми дюбелями для крепления радиатора к стене – минимум 3 шт.;
• 2 футорки (боковые пробки) с правой трубной резьбой, обозначены латинской буквой D;
• 2 футорки с левой резьбой, маркировка – S;
• 1 (кран Маевского) с ключом;
• 1 заглушка;
• уплотнительная силиконовая нить или лен;
• кран, вентиль балансировочный, термостатический клапан, гарнитура – согласно схеме;
• полипропиленовые, металлопластиковые либо полиэтиленовые трубы внутренним диаметром 10-15 мм на подводки.

Количество креплений зависит от величины отопительного прибора. Алюминиевую батарею до 10 секций надо крепить на 3 крюка или специальных кронштейна – 2 сверху, 1 снизу. В остальных случаях применяется 4 крепления.

Стальные панели продаются в сборе, подвесные кронштейны идут в комплекте. Тяжелые чугунные радиаторы напольного монтажа оснащаются ножками.

Разновидности настенных и напольных кронштейнов, применяемых для крепления батарей

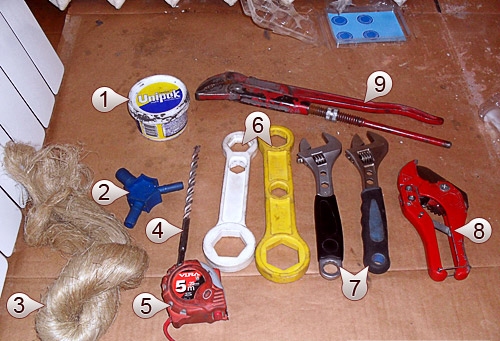

Из инструментов вам понадобится:

• электродрель и сверло, соответствующее твердости стены;
• отвертка либо шуруповерт;
• уровень строительный;
• ключ газовый;
• рулетка, карандаш.

Предварительная сборка

Радиаторные секции стягиваются между собой ниппелями – металлическими сгонами, на которых нарезана левая и правая резьба (на половину длины). Для соединения нужен длинный ключ с насадкой под ниппель, в домашнем хозяйстве такого не найдется. Отсюда совет: попросите скрутить секции прямо в магазине.

Секционную батарею собирайте в таком порядке:

1. Зачистите площадки вокруг боковых отверстий.
2. Закрутите с торцов 4 футорки, аккуратно подтяните их газовым ключом. Обратите внимание: пробки с обычной резьбой должны закручиваться в правые торцы радиатора, с левой резьбой – в левые (если смотреть на лицевую сторону изделия).
3. Неиспользуемый нижний выход закройте заглушкой из комплекта.
4. Пользуясь уплотнительным материалом, запакуйте и вкрутите в верхний канал кран Маевского.
5. В оставшиеся 2 отверстия установите ответную часть американок, отсоединенных от кранов.

Важный момент. Элемент американки с накидной гайкой не нужно заворачивать внутрь футорки до упора. Иначе гайка не отодвинется от края и не даст присоединить сам вентиль. Для вкручивания понадобится специальный внутренний ключ, но при желании можно обойтись мощными пассатижами.

После монтажа американок прикрутите вентили и затяните (пока от руки). Панельные обогреватели сборки не требуют, разве что придется установить воздухоотводчик. Пленку с корпуса не снимайте – она защитит покрытие от случайных повреждений.

Монтажная схема сборки секционного радиатора

Как разметить крепление радиатора

Начинаем с подготовки – убираем мешающие предметы, отдираем старые обои (на их место можно приклеить отражающий экран из фольги), производим демонтаж старой батареи в случае замены. Будьте внимательны, не отрежьте болгаркой резьбу на стальных трубах разводки. Лучше почистить ее металлической щеткой и распаковать муфтовое соединение, открутив гайку.

Справка. Если в силу разных причин резьба пришла в негодность, придется искать комплект трубных лерок и нарезать витки по новой. В открытых системах отопления, работающих под атмосферным давлением, допускается применение обжимных соединительных муфт типа GEBO.

Как сделать правильную разметку под батарею:

1. Определите середину оконного проема и обозначьте его на стене вертикальной линией.
2. Отступив от подоконника 7-10 см, прочертите горизонталь с помощью уровня. Эта линия обозначает положение верхнего торца радиатора.
3. Измерьте расстояние от центра собранной батареи до точек подвеса, отложите его на горизонтали в обе стороны от вертикальной линии. Секционный обогреватель можно приставить к стене и сделать метки напротив двух крайних стыков.
4. Выясните размер от верхней панели до точки крепления радиатора, отложите это расстояние вниз от предыдущих меток. Получите верхние точки сверления.
5. Точки нижних подвесов определяются легко: отступите вниз еще 50 см – это стандартное межосевое расстояние обогревателей. Бывают и другие размеры – 300, 600 мм и так далее.

После разметочных работ стоит проверить расстояние от точек крепления до пола, лучший способ – приложить к стене собранную батарею

Перед разметкой обязательно проверьте горизонтальность подоконника. Если он стоит неровно, а вы повесите батарею по уровню, то со стороны будет казаться, что именно радиатор закреплен криво. Тогда нужно ориентироваться по наклону подоконника.

Момент второй: чтобы воздух уходил через кран Маевского, обогреватель устанавливается с небольшим уклоном. Сторона прибора, где находится воздухосбрасыватель, приподнимается буквально на 1–2 мм, визуально такой перекос останется незаметным.

При замене радиатора с подключением к существующим трубам придется замерять их положение относительно подоконника, потом привязываться по высоте. Как это делается, покажет мастер на видео:

Завершающий этап

Окончательная установка радиаторов отопления ведется по простым правилам:

1. Просверлите отверстия, забейте дюбели и прикрепите подвесы. Крюки для секционных приборов вкручиваются с учетом наименьшего отступа 25 мм.
2. Подвесьте батарею на кронштейны и примерьте подводки. Для удобства начертите линии на стене.

3. Снимите радиатор и выполните предварительные работы – пробейте борозды для скрытой прокладки, подключите подводки к магистралям, наклейте отражающий экран.
4. Окончательно установите отопительный прибор, подсоедините трубы и затяните американки.

   На фото слева – узел бокового подключения с байпасом, справа – нижнее присоединение со скрытыми подводками

Для успешного заполнения системы теплоносителем отсекающие краны и вентили оставьте открытыми. Ручной воздухоотводчик должен оставаться закрытым, он используется в процессе закачки воды или антифриза.

При замене радиатора центрального отопления в разгар сезона необходимо перекрыть весь стояк. По окончании монтажа краны на входе батареи закройте, потом подайте воду в стояк. Когда шум теплоносителя затихнет, медленно открывайте сначала верхний кран, потом нижний. из батареи.

Как подвесить батарею на утепленную стену

Иногда домовладельцы утепляют внешние стены изнутри слоем пенопласта либо экструдированного пенополистирола толщиной 50 мм. При установке радиаторной батареи возникает проблема – штатные крюки слишком коротки, а более длинные испытывают консольную нагрузку и гнутся. Понятно, что крепиться к пенопласту нереально, только к стене.

Простое решение предлагает наш эксперт Виталий Дашко в своем видео. Технология монтажа батареи такая:

1. Размечаем точки крепления по вышеизложенной инструкции.
2. Берем деревянный брус 5 х 5 см (или по толщине утеплителя) длиной 600 мм либо по размеру кронштейна для стального радиатора.
3. Вырезаем в пенопласте вертикальное углубление, вставляем туда брус и прикручиваем к стене любым крепежом – дюбелями, анкерами, нагелями.
4. Ставим отопительный прибор на штатные подвесы, прикрепленные к брускам.

Смотрим видеоролик по установке радиатора на утепленную стену:

Заключение

Для установки радиаторов отопления своими руками не нужно проходить какое-то специальное обучение либо иметь профильное образование. Достаточно запомнить нюансы монтажа, посмотреть несколько видео от опытных мастеров и можно приступать к работе. Единственное предостережение: батареи следует крепить надежно, особенно чугунные. Просадка или обрыв кронштейна приведет к вытеканию теплоносителя, иногда довольно горячего 😊.

Проживание в доме становится комфортным, когда в нем тепло. Чтобы отопление квартиры никаких проблем не вызывало, необходимо устанавливать качественные современные радиаторы. Как правило, этот процесс происходит еще на этапе строительства. Но со временем обязательно возникает потребность в замене батарей отопления.

Необходимость замены радиаторов

Причин задуматься, что замена батарей в вашей квартире неизбежна - много. У кого-то радиаторы от старости сгнили и протекают мелкими струями воды. Механическое разрушение части отопительной системы и батареи происходит в результате гидроудара, который состоит в резком росте давления в системе.

У других радиаторы не дают достаточно теплоты, намекая, что внутри больше грязи, чем необходимого теплоносителя. Образование на внутренних стенках минеральных отложений также приводит к уменьшению просвета и значительному ухудшению проходимости теплоносителя отопительной системы, которым в данном случае выступает вода.

Иногда бывает так, что мощности радиатора не хватает для обогрева жилища. И если жители частного дома могут менять уровень тепла в своем доме путем регулировки в котле напора газа, то проживающие в городских квартирах панельных домов постоянно вынуждены мириться с обыкновенными конвекторами, которые не располагают достаточной мощностью для качественного обогрева всей жилплощади.

Но замена батарей отопления является актуальным вопросом и для жителей частных домов, так как сегодня существует много современных технологий для регулирования отопления у себя в доме и возможности экономии немалых средств на отоплении при получении максимального коэффициента полезного действия. К тому же при использовании радиаторных термостатов у вас будет возможность самостоятельно выбирать нужную температуру в комнате.

Кроме того, не стоит забывать, что время полезной службы старых батарей когда-то да истекает, и эксплуатация таких батарей не желательна. Подобные радиаторы могут в любой момент выйти из строя, но также они могут стать причиной серьезной аварии не только в отопительный период, но даже летом. В таком случае цена демонтажа и установки радиаторов отопления сильно возрастет, ведь нужно еще и последствия поломки ликвидировать.

Инструкция по замене батарей отопления

Заниматься приборами отопления лучше в межсезонье, когда отопительная система находится в нерабочем состоянии. Поскольку в летний период отопление отключается, то и разрешение на процедуру замены батарей вы сможете взять без особых затруднений.

1. Выбор радиаторов отопления

Прежде чем заменить радиатор отопления своими руками, нужно рассмотреть их разновидности и параметры. Выделяют следующие виды радиаторов:

• Панельные радиаторы представляют из себя 2 или 3 панели, через которые будет проходить вода. Нагрев подобных радиаторов осуществляется быстрее, чем секционных. Подключение бывает нижним и боковым. Устройства изготавливают из катаной стали.
• Колончатые радиаторы - два коллектора, которые между собой связаны трубчатыми колонками. Изготавливаются эти аппараты из алюминия или стали.
• Секционные батареи состоят из двух или больше полых секций, по которым происходит циркуляция теплоносителя. Количество секций почти не ограничено и определяется чаще всего массой радиатора. То есть секции можно наращивать до тех пор, пока имеется возможность подвесить эту батарею. Изготавливают устройства данного типа из чугуна, алюминия, стали и биметалла - двух разнородных металлов.

Будете ли вы производить замену радиаторов отопления самостоятельно, или вы собираетесь пригласить специалиста - в любом случае стоит выбирать самые качественные батареи. В этом случае вам следует обратить внимание на критерии выбора радиаторов:

1. Прочность. Батареи могут быть более дешевыми, с малой теплоотдачей, но они в обязательном порядке должны быть прочными. В паспорте любого аппарата указываются рабочее и испытательное давление. Ориентироваться нужно на рабочее давление, оставляя про запас и на случай форс-мажора испытательную прочность. Для подачи теплоносителя на высоту девятого этажа применяется давление 6 атмосфер, а на 22 этаж - уже 15 атмосфер! Подобное давление выдерживает не всякий радиатор, поэтому аппараты и алюминия отпадают сразу. Алюминиевые радиаторы уместны в частном секторе, ведь обладают высокой теплоотдачей. Чугунные батареи отопления подходят только для девятиэтажных зданий. У чугунных рабочее давление больше 9 атмосфер не бывает. При подобном высоком давлении лучше поставить устройство из биметалла или высококачественной стали. Радиаторы, выполненные из биметалла, в себе сочетают высокую теплоотдачу и повышенную прочность.
2. Устойчивость к коррозии. Устойчивость к коррозии - это ещё один важный фактор при покупке радиаторов отопления. По этой шкале самыми полярными считаются чугунные радиаторы. Чугунные батареи противостоят коррозии лучше всех, в то время как батареи из алюминия будут самыми слабыми в этом отношении. Поэтому при выборе алюминия во время заливки воды в систему отопления рекомендуется подмешать антикоррозийные добавки в теплоноситель.
3. Теплоотдача. Наиболее насущный момент, для которого собственно и устанавливают радиаторы - это показатель их теплоотдачи для обогрева помещения. В сопроводительных документах к батарее указывается его мощность, или может обозначаться мощность одной секции. Чтобы рассчитать эту величину, следует помнить, что на 1 м2 традиционной комнаты требуется 80 -120 ватт мощности теплоносителя, зависимо от высоты и теплоизоляции стен.

2. Подготовительный процесс

Если у вас получится, то договоритесь с соседями снизу и сверху о полной замене труб, так как это считается самым лучшим вариантом, ведь вам не придется резать в своей квартире металлические трубы. Уговорите их поставить новую трубу от выхода из батареи соседа сверху до входа в батарею соседа снизу. Так вы значительно облегчите замену старых радиаторов отопления, а соседи получат в своей квартире новый участок трубопровода.

Если вам не повезет, то придется обрезать стояк у пола и под потолком и переходить на полипропиленовые армированные трубы у себя в квартире. Подключение батарей выполняют полипропиленом, металлопластиком, металлом сваркой и на сгонах. Но чаще всего используют металлопластик. Их и монтировать намного быстрее и легче, да и служат они гораздо дольше традиционных металлических труб.

Прежде чем заменить батарею отопления новым радиатором, следует перекрыть во всей системе воду. Затем воспользуйтесь насосом, откачайте максимально возможное количество воды, и после этого перекрывайте воду возле своего радиатора. Подсчитайте, сколько в батареи может содержаться воды, и запаситесь посудой подходящего объема, которую вы будете подставлять в процессе демонтажа старого радиатора.

Приступите после этого к снятию необходимых замеров:

• Снимите замеры и запишите диаметр выходного отверстия из радиатора соседа, который живет сверху, и диаметр входного отверстия радиатора у живущего ниже вашей квартиры соседа.
• Сделайте все необходимые измерения длины трубопровода, который нужен для подключения соседа выше: вычислите расстояние от выхода из радиатора соседа выше, вплоть до уголка, и расстояние от него до перекрытия между вашими квартирами.
• Сделайте все замеры длины трубы, что понадобиться для подключения соседа снизу по аналогии.
• Рассчитайте необходимую длину трубы, которая понадобится в вашей квартире.
• Найдите длину трубы, что будет проходить сквозь перекрытия - приблизительно 1 метр. При этом следует брать трубу аналогичного диаметра, которая вы использовали для подключения старой батареи.

3. Покупка расходного материала

Батареи отопления для дома продаются «голыми». К ним следует купить такие детали:

1. Три заглушки - одну глухую и две проходные под ваш диаметр. Также понадобится заглушка к крану «Маевского» для его вворачивания, чтобы во время запуска отопительной системы можно было спустить воздух.
2. Прокладки под все заглушки.
3. Армированные полипропиленовые трубы.
4. Краны «американка», которые требуются для полного отключения радиатора и проведения профилактических работ, так как предоставляют возможность его отключения и снятия.
5. Полипропиленовый кран, что пригодится для включения системы отопления при закрытых кранах «американка» и позволяет теплоносителю циркулировать при снятому радиатору.
6. Концевик ППР, что имеет диаметр 20 миллиметров и аналогичную резьбу, требуется для подключения к батареям соседей.

4. Подготовка необходимого инструмента

На данном этапе вам остается подготовить все инструменты для работы:

• Паяльник для пайки трубопровода (сегодня многие магазины дают этот инструмент в прокат);
• Газовый и разводной ключ;
• Дрель и сверло по бетону для прикрепления новой биметаллической батареи к стене;
• Болгарка и диск по металлу;
• Уровень;
• Карандаш для разметки;
• Рулетка.

Если вы не смогли договориться с соседями, то потребуется еще и лерка для нарезания на трубе у пола и под потолком наружной резьбы.

5. Демонтаж старой батареи

Если вы внимательно посмотрите на старые приборы отопления, то увидите, что они, как правило, к трубопроводу подсоединяются при помощи так называемых сгонов - готовой длинной резьбы, на которую накручивается муфта и контргайка, что послужит отличным местом для подключения новой батареи. Для демонтажа старого радиатора совершите следующие действия:

1. Для начала скрутите до конца резьбы контргайку на нижней и верхней подводке.
2. После этого вооружитесь отвесом или уровнем и определите места реза. Инструмент поставьте так, чтобы на трубе оставалось хотя бы 1 сантиметр резьбы.
3. Пользоваться уровнем очень важно, так как если вы проигнорируете этот момент, то новый радиатор ровно повесить не получится. А подключение радиаторов отопления на криво срезанные трубы достаточно проблематично.
4. Дальше разрежьте трубы по отмеченным местам и снимите батареи с кронштейнов. Из стен удалите старые кронштейны, которые удерживают батарею.
5. Если новая батарея отличается от старой по размерам, действуйте так. Отрежьте трубы до нужного размера, а затем наварите или нарежьте на них резьбу. Если трубы старые, то лучше применять сварку, потому что труба при нарезании резьбы может по шву лопнуть.
6. Если трубы следует удлинить, то вы можете использовать вставку. Можно воспользоваться экопластом, предварительно сделав нужный поворот трубы или напаяв недостающую длину.
7. Приготовьте остатки резьбы к дальнейшим работам. Край резьбы при необходимости подровняйте болгаркой, скрутите контргайку с резьбы, чтобы избавиться от заусенцев.

6. Разметка расположения радиатора

Батарею будете крепить по размеченным местам. При разметке положения батареи отопления на стене учитывайте такие моменты:

• Расстояние от пола до радиатора должно составлять 10-15 сантиметров. Если вы разместите батарею ниже, то через неё будет происходить плохой проток воздуха. И проводить влажную уборку будет неудобно.
• По причине плохой конвекции не рекомендуется приближать радиатор близко к подоконнику. Расстояние до батареи от подоконника должно быть не меньше 15 сантиметров.
• Нельзя батарею очень сильно прижимать к стене, так как ухудшиться тепловая отдача. Оптимальное расстояние составляет 3-4 сантиметра. Расстояние до батареи от стены регулируют глубиной вворачивания кронштейнов.

7. Монтаж батареи отопления

Последовательность установки батарей отопления едина для всех видов радиаторов:

1. Если вы будете работать зимой, то договоритесь с эксплуатационной службой, чтобы отключили минимум на полдня стояк отопления. Обычно не разрешается проводить такую работу в отопительный период. Но если случилась поломка, или в квартире критически низкая температура и проживают дети, то получить разрешение на замену батарей вы сможете.
2. Когда стояк отключен, и открыт в подвале сливной кран, приступайте к процедуре. Оснастите новую батарею футорными гайками, а подводки трубы - шаровыми кранами.
3. Начните с кранов - правильно намотайте уплотнительный материал на резьбу. Главное, чтобы соединение получилось надежным, почти все мастера для этих целей используют паклю. Сначала хорошо прокрасьте резьбу любой краской, кроме водоэмульсионной, потом намотайте на резьбу паклю. Мотать следует по часовой стрелке, туго и конусом, который начинается от края резьбы. Намотанную паклю снова прокрасьте обильно.
4. Затем накрутите кран. Его следует закручивать так, чтобы резьбы на трубопроводе почти не осталось. Пропитайте лишнюю паклю краской. После того как она полностью засохнет, данное соединение не даст течь, а сам кран скрутить будет проблематично.
5. С каждой стороны радиатора имеется 2 внутренние резьбы для подключения батареи отопления к системе. В эти резьбы вкрутите футорки. С одной стороны батареи установите гайки с левой резьбой, а с другой - детали с правой. Чтобы не запутаться, рекомендуется покупать проходные гайки, позволяющие подключить радиатор в любом положении. Футорные гайки в большинстве случаев устанавливают на паронитовые или резиновые уплотнители.
6. После установки оснастите гайки дополнительным оборудованием. В местах, где будете подключать батарею к трубам, установите ответные части «американок». С другой стороны батареи поставьте внизу заглушку и вверху кран Маевского.
7. Установите батарею в таком виде. Поднимите ее и соедините кран с американкой. Так вы себя обезопасите от падения батареи при дальнейших работах. Под низ батареи лучше что-то подложите.
8. Батарею навешивают на стену с помощью специальных кронштейнов. Чтобы точно их установить, нужно провести разметку места для крепления кронштейнов. Для этого используйте уровень. Просверлите отверстия и установите крюки.
9. Когда все 4 кронштейна будут установлены на свое место, радиатор можно окончательно вешать на место, при этом зажмите гайки разъемного соединения при помощи разводного ключа.

Вот монтаж радиаторов отопления вы и завершили. Запустите систему отопления, наполнив предварительно стояк теплоносителем снизу вверх и одновременно стравив воздух на верхнем этаже с помощью крана Маевского. Откройте кран подачи и проверьте узел на наличие течи. Если вы проводили работы в летний период, то рекомендуется закрыть краны на подводках до сезонного запуска системы отопления.

Самостоятельная замена или даже установка с нуля радиаторов отопления — процесс не столько сложный, сколько кропотливый. То, что сантехник сделает за пару часов, у дилетанта может занять несколько дней. Однако, сделанная своими руками работа, будет стимулировать к новым свершениям, сэкономит немалую часть денег и может даже доставит удовольствие, особенно, если к процессу подготовиться заранее и предусмотреть все тонкости.

Когда лучше устанавливать батареи?

Установка батарей отопления, если она, конечно, не аварийная должна проходить в межсезонье. Централизованное отопление отключается весной, в течение нескольких дней – пары недель коммунальщики сливают воду из системы и запитывать её будут уже только осенью. В общем, время для установки радиаторов – от апреля до октября.

В доме со своим отоплением или квартире, в которой вода в системе есть всегда, работы по установке батарей должны начинаться с опустошения системы отопления. Параллельно можно думать о том, какие батареи нужно купить.

Это важно! Если предстоит устанавливать новые батареи на место старых, то нужно выбирать те, которые будут по размерам идентичны предыдущим. А для деталей, которые понадобятся при установке, важно еще и то, какая отопительная системе в доме, однотрубная или двух трубная.

Как выбрать батареи?

Существует четыре металла, из которых делают радиаторы отопления:

1. Чистый чугун.
2. Высокого качества сталь.
3. Алюминий.
4. Соединение стали (меди) и алюминия.

Сказать, что какая-то батарея будет идеальной, неправильно.

Батареи из чугуна

Это самый тяжелый металл с достаточно высокой теплоотдачей. Чугун дольше других металлов прогревается, но и дольше сохраняет тепло. чаще всего наборная. Одна секция весит 10 килограммов (в советских образцах – 12). Стоимость одной секции – 500 – 600 рублей. Однако дизайнерская модель может иметь цену и в долларовом эквиваленте, обозначенную тремя, а то и четырьмя цифрами.

Минимальная тепловая мощность одной чугунной секции 150 Вт. Рабочее давление на уровне 15 Атм. Для отопления комнаты, площадью 15 м2, со стандартной высотой потолков и одним стеклопакетом, нужно покупать порядка 10 чугунных секций. О том, как более правильно провести расчеты по количеству секций батареи, информация будет в подразделе ниже.

Бесспорное достоинство чугуна, как металла для батареи, в том, что он выдерживает температуру теплоносителя до 150 °С и неприхотлив к составу воды, которая будет находиться в батарее.

Недостатки чугунных батарей в том, что они очень тяжелые и их придется периодически красить.

Подробный обзор - читайте на нашем сайте.

Алюминиевые батареи

Производители утверждают, что алюминиевые радиаторы – самые распространенные.

• Главное достоинство алюминия – в отличной способности проводить тепло.
• Второе преимущество в том, что именно из алюминия выполняются самые необычные конструкции отопительных батарей.
• И последнее. Относительно недорогая цена.

У алюминиевых радиаторов самая высокая тепловая отдача. Мощность одной секции – 192 Вт, рабочее давление – 16 Атм. Это значит, что алюминиевая батарея очень быстро нагревается.

Однако недостатки тоже есть. Алюминиевая батарея:

1. Чувствительна к перепадам давления с системе. Эксперты утверждают, что при резком повышении давления, алюминиевый радиатор может лопнуть.
2. Нуждается только в очищенной, смягченной воде. Повышенная кислотность жидкости приводит к быстрей внутренней коррозии металла.

В общем, алюминиевые радиаторы лучше всего устанавливать там, где отслеживается качество воды для запитки.

Стальные батареи

Стальные радиаторы в виде секций не выполняют, это чаще всего панели квадратной или прямоугольной формы. Рабочее давление здесь низкое – не выше 8,7 Атм. Мощность у некоторых производителей заявлена в пределах 20 Вт. Стальные радиаторы лучше всего использовать не для централизованного отопления.

Достоинства стальных батарей:

1. При маленьких размерах они имеют высокую теплоотдачу. Это значит, что небольшая батарея очень быстро прогреет большое помещение.
2. Для качественного нагрева помещения в системе не должна быть очень высокая температура теплоносителя.

Эти два преимущества уравновешиваются недостатками.

Внимание! Стальные радиаторы быстро ржавеют. Их нельзя устанавливать в помещениях с повышенной влажностью. Для предотвращения обильной коррозии, в системе, где есть стальные радиаторы, должна быть запорная арматура для слива воды в межсезонье.

Биметаллические радиаторы

Соединение металлов может быть таким:

1. Сталь и алюминий.
2. Медь и алюминий.

Стальной или медный сердечник (это внутренняя часть батареи) быстро нагревается и отдает тепло алюминию (из него выполнен корпус батареи). Соединение двух металлов значительно повышает тепловые характеристики радиатора. Мощность биметаллического радиатора – 185 Вт. Если внутренняя часть выполнена из меди, то номинальная мощность должна быть 200 Вт.

Достоинства:

• Химическая стойкость к теплоносителю.
• Повышенная крепость.
• Лёгкость веса.
• Высокая теплоотдача.

Недостатки:

• Высокая стоимость.

Определившись с ценой и качеством, за которое готовы её оплатить, стоит провести расчёты нужного количества радиаторов.

Расчет количества секций для качественного обогрева

Комфортная температура для жизнедеятельности человека – 18 °С (если, конечно, вам не посчастливилось жить в Украине, где она ввиду отсутствия газа снижена до 14 °С). Этот температурный режим может быть выдержан так: на 1 м2 площади, которая отапливается, должно приходиться 100 Ватт мощности отопительного радиатора.

Нужное количество секций батареи для комфортной температуры исчисляется по следующей формуле:

S * 100 / P, где

S = площадь помещения

P = мощность одной отопительной секции.

Площадь комнаты – 15 м2, мощность одной секции чугунной батареи – 150 Вт. Значит,

15 * 100 / 150 = 10

Итого, для обогрева одной комнаты нужно 10 секций чугунной батареи.

Таблица: пример количества секций радиатора в зависимости от площади комнаты

Нужно применять определённые коэффициенты, которые учитывают:

1. Высоту потолков.
2. Наличие стеклопакетов.
3. Этажность (верхние и нижние этажи имеют самый высокий коэффициент).
4. Количество окон в помещении.
5. Произведено ли утепление.
6. Где находится комната. Важно угловая ли она.

Так, например, коэффициент (К1), который зависит от качества окон:

— К1 = 0,85. Это тройной стеклопакет.

— К1 = 1. Такой показатель при двойном стеклопакете.

— К1 = 1,27. Обычные окна с двойным остеклением и, возможно, деревянными рамами.

Показатель коэффициента К2 зависит от стен.

К2 = 0,85. Новые стены с утеплителем

К2 = 1. Кирпичные стены и утеплитель.

К2 = 1,27. Панельный дом со стенами без утеплителя.

Таблица необходимой мощности радиатора теплоснабжения

Расчет. Чтобы получить количество секций следует разделить данные из таблицы на мощность одной секции выбранного радиатора (КВт).

Это неполный перечень коэффициентов. Но соотношение цифровых показателей и, например, высоты потолка или качества отопления такое же, как в примерах, приведенных выше. Каждый из коэффициентов умножается на первоначальное количество секций радиаторов. В конечном итоге и получается та батарея, которая будет действительно обогревать пространство.

Установка радиатора отопления

После того, как прочитана литература, получены советы опытных людей, определен размер радиаторов и количество секций в них, заказ сделан и машина с батареями уже в пути, самое время подготовить то, без чего установить их не получится.

Подготовительный этап

Практически, всегда батареи расположены под окнами. Если доступ к этой части помещения затруднён, нужно максимально освободить пространство. Отодвинуть шкафы, убрать телевизор, снять шторы.

Это нужно знать! Если предстоит снимать старые батареи, то из них в любом случае, хоть немного, но вытечет воды. Она не будет чистой, как из родника и вероятность, что вода испачкает ржавчиной напольное покрытие, очень высока. Поэтому ковры и паласы лучше перед заменой батарей снять. А ламинат и паркет накрыть плотной пленкой.

При установке батареи понадобятся:

1. Байпас (если отопительная система однотрубная).
2. Переходники.
3. Муфты.
4. Ниппели.
5. Уголки.
6. Краны Маевского.

Кран Маевского — для выпуска воздуха из радиаторов, открывается при помощи специального ключа или отвёртки

Не помешают ещё в работе и герметик, подмотка, уплотнительная лента, разводные ключи. Остальные детали нужно покупать исходя из того, какая разводка установлена в помещении.

Типы разводок отопления

Всего выделяют 5 основных типов разводки:

Варианты схем подключения радиаторов

Теперь нужно правильно выбрать расстояние от стены и подоконника для каждой батареи.

Расстояния до стены и подоконника

Помимо того, что все гайки и вентили нужно крепко закрутить (не перестаравшись при этом), важно ещё выполнить следующие условия:

• От верхней части батареи до подоконника должно быть минимум 5, а лучше 10–15 сантиметров.
• От нижней части батареи до пола надо соблюсти расстояние минимум 10–12 сантиметров.
• От радиатора до стены должно быть не меньше 5 сантиметров.

Соблюдение этих правил позволит горячему воздуху лучше циркулировать и беспрепятственно уходить вверх.
