Схема самодельного лазера из компьютера. Делаем карманный режущий лазер из DVD-RW привода. Требования к DVD-приводу

Без особых прелюдий начну с того, какой привод лучше использовать.

• Во-первых, это должен быть пишущий привод (RW);
• Во-вторых, чем выше у него скорость записи, тем мощнее получится лазер;
• Ну и, в-третьих, чем более ненужным он уже является, тем больше удовлетворения от этого можно получить. Я заметил прямую зависимость:)

Итак, подбираем нужный привод.

Извлекаем лазерный модуль

Разбираем и добираемся до лазерной головки.




Извлекаем лазерную головку.


Наша цель - лазерный модуль.


Перед извлечением самого модуля закоротим все его три вывода тонким медным проводом (мы взяли одну нитку из многожильного). Это нужно для подстраховки от статики.




Теперь можно извлекать лазерный модуль. Он там «сидит» довольно неплохо, поэтому нужно потрудиться и сбалансировать усилия между «раскурочить» и «не сломать».


Вот как-то так должно получиться.

Сборка схемы

Теперь перейдем к схеме. Она необходима для контроля мощности лазера. В противном случае он просто сгорит.


Мы не заморачивались и сделали навесной монтаж.

Питание

Питать нужно от 3,7в. Для переносного лазера отлично подойдут аккумуляторы от мобильных телефонов, соединенные параллельно.


Мы же воспользовались стабилизированным блоком питания.

Предостережение

Следует заранее предупредить о безжалостности лазера к сетчатке глаза. При работе с лазером нужно обязательно пользоваться специальными очками. Вы спросите, зачем я это все пишу, ведь все равно никто этого делать не будет? Ну а вдруг! Вдруг найдется хоть один разумный человек и наденет таки специальные очки при обращении с лазером. И один или даже два глаза эти строки спасут!

У нас же таковых очков не оказалось и мы все делали на свой страх и риск. А вот красные очки, в отличие от очков для безопасности, позволят лучше увидеть сам лазерный луч. Для красоты можно подпустить дыма, как мы сделали в заставке к видео .

Пробный запуск

Подключив питание, видим потребление 200мА и пучок яркого света.


В темноте работает как фонарик.

Линза для фокуссировки

Луч получился совсем не «лазерный». Нужна линза для регулировки фокусного расстояния. Для начала вполне подойдет линза из того же привода.




Через линзу получается сфокусировать луч, но без жесткого корпуса занятие утомительное.

Изготовление корпуса

В Интернете встречал описание, где люди использовали лазерные указки или фонарик в качестве корпуса. Тем более что и линзы там уже есть. Но, во-первых, у нас не оказалось под рукой лазерной указки нужного размера. А, во-вторых, это увеличило бы бюджет мероприятия. А я уже говорил, что лично у меня это уменьшает удовольствие от полученного результата.
Мы начали пилить алюминиевый профиль.








Обязательно нужно все изолировать.

Линза

Линзу прикрепили на пластилин для регулировки ее положения.






Кстати, эта линза работает лучше, если ее перевернуть выпуклой частью к лазерному диоду.


Регулируем и получаем более-менее собранный луч.




Точно отрегулировать, наверное, можно, но нам и этого хватило, чтобы черный пластик начал плавиться.


Спичка мгновенно загоралась.






Черная изолента разрезалась как ножом по маслу.






Из этого лазера получилась бы отличная пушка для игры в солдатики.

Видео

На видео видна скорость воздействия лазера на некоторые материалы (белый лист, надпись маркером на бумаге, черный пластик и черная изолента, нитка, пластилин).

Лазер из cd dvd привода своими руками

Для многих сборка подобного устройства для многих не секрет. Это наверно одно из того, что собираем.Лазер из дисковода своими руками . Он отличается от дешевых китайских указок, и прочего, тем что обладает определенной мощностью. Для его изготовления нам нужны только начальные азы,и cd или dvd привод .А если еще и пишущий, то мощность его гораздо больше.

Первое чем мы зададимся.Это как достать диод из привода .

Разбираем резак, вытаскиваем оптическую часть. Вот так выглядит эта часть резака:

Ценного там только выходная линза и два лазера. Теперь достаем самое главное - DVD лазер:

Прошу вашего внимания:

Пока вы еще не начали играть с новой игрушкой распишу-ка я вам технику безопасности. Лазер из DVD-RW привода относится к классу 3B, а значит он очень опасен для зрения ! Не направляйте луч в глаза и в зеркало! Даже глазом моргнуть не успеете, зрение станет значительно хуже! Парнишка на одном форуме засветил себе нечаянно, попал на несколько тысяч уёв. это ему считай повезло. сфокусированным лучом повредить зрение можно и со ста метров! Смотрите куда светите!

Можно ли испортить лазерный диод ? Можно! Даже очень просто. Стоит только превысить ток и диоду наступит конец. Причем доли микросекунд будет достаточно! Именно поэтому ЛД боятся статического электричества. Оберегайте ЛД от него! На самом деле ЛД не сгорает, просто рушится оптический резонатор внутри и ЛД превращается в обычный светодиод. Резонатор рушится не от тока , а от световой интенсивности, которая в свою очередь зависит от тока. Также надо быть внимательным к температуре. При охлаждении лазера , КПД его растет, и при том же токе интенсивность возрастает и может разрушить резонатор! Осторожнее! Еще его легко убить переходными процессами, возникающими при включении и выключении! От них стоит защититься.

Достаем лазер и сразу же тонкой жилой из многожильного провода обматываем ему ноги,чтобы электрически выводы ЛД были соединены. припаиваем к его ногам небольшой неполярный конденсатор на 0,1мкФ и полярный на 100мкФ и только потом снимаем жилу, которую намотали! Так мы спасем его от статики и переходных процессов, которые ЛД очень не любят!

Теперь время подумать о питании нашего лазера. Лазерный диод запитывается примерно от 3V и потребляет 200-400мА в зависимости от мощности(скорости привода). Лазер это не лампочка! Ни в коем случае не подсоединяйте его напрямую к батарейкам! Без ограничительного резистора его быстро убьют и 2 батарейки от лазерной указки! ЛД нелинейный элемент, поэтому питать его надо не напряжением, а током! то есть нужны токо ограничивающие элементы.

Вот так лазер выглядит изнутри:

И так. Нам теперь осталось запитать наш лазер. Рассмотрим несколько вариантов.

Первый вариант.

Тут будет ограничение тока резистором, как и обычного диода.

Сопротивление резистора определяется экспериментально, по току через ЛД. Следует остановиться на 200мА для 16х, дальше риск спалить больше. хотя мой ЛД и на 300мА работал прекрасно. для питания подойдут три любых аккумулятора на нужную емкость. Также удобно использовать аккумулятор от мобильного телефона.

Достоинства: простая конструкция, высокая надежность.

Недостатки: ток через ЛД постепенно падает. И толком не понятно когда конструкцию пора подзаряжать. Использование трех аккумуляторов усложняет конструкцию и неудобна зарядка.

Данную схему удобно размещать в китайском фонарике, где стоит батарея из трех ААА (мизинчиковых) батареек

В сборе будет следущее.

Два резистора по 1 Ому последовательно и два конденсатора.

Второй вариант.

Использование микросхемы LM317.

В этой схеме все гораздо сложнее, и она прекрасно подходит для стационарного варианта лазера! В драйвере используется микросхема LM317, которая включена стабилизатором тока. Драйвер поддерживает постоянный ток через ЛД независимо от питания(не меньше 7В) и температуры. Советую скачать даташит на эту микросхему и разобраться основательней, а так это лучший драйвер для дома!

DVD ЛАЗЕР "ДЫМОК"

Многие занимаются изготовлением всяких ненужных, но прикольных девайсов, не стал исключением и я. Решил по примеру многих сделать лазер из DVD - прожигающего диода, выдранного из нерабочего ДВД-пишущего привода. Итак, просим своего радиокота помочь раскрутить компьютер:

Потом снимаем крышку привода и вытаскиваем планку, на которой установлен л азер из DVD.

Для подключения его к аккумулятору, можно использовать специализированную со стабилизацией тока. Но эти микросхемы стоят 5-10$, а сгорают при неправильной наладке в момент! К тому-же их не везде достанешь. Поэтому решено было сделать свою схему питания, как оказалось прекрасно работающую, ещё и вместе с зарядным устройством от 220В.

Аккумулятор: никель-кадмиевые пальчики 3 шт или литий-ионник от мобильника. Итак приступаем, берём из дивидишника диод-

Говорят они боятся статики, но я никаких мер по защите не принимал и всё равно не сгорели. А вот когда поднимал ток свыше 0.3А - вылетали в момент. Четыре штуки спалил! Запихиваем весь этот лазер из DVD в какой-нибудь подходящий корпус, например китайский фонарик,

Линзу для фокусировки я сначала взял от того-же ДВД привода, но как оказалось с ней работает лазер плохо - фокусировка ни к чёрту. Пришлось идти на базар и тратить доллар на покупку лазерной указки. Вот её линза просто супер - фокусирует в точку .

И к тому же удобно крепится! В качестве бонуса, имеем три пуговичных 1,5в батарейки, кнопку и очень яркий красный светодиод. Спереди фонарика, вместо стекла ставим круглый кусок пластмассы с отверстием 10 мм для луча. Вот и всё, боевой лазер из DVD "дымок" готов!

Поджигает спички за 1 метр, заставляет хорошо дымиться дерево, резину, пластмассу, чёрную бумагу. Ток потребления - до 0.3А, но рекомендую не устанавливать предельный, а снизить до безопасных 0.2А. Ещё будет лучше, если питать его от

Думаю многие знают, что мощным лазером можно выжигать по дереву, резать пластик и поджигать спички на расстоянии, штука довольно интересная, поэтому в этой статье я расскажу Вам, как сделать бюджетный режущий лазер, при помощи которого можно проводить интересные эксперименты, а также упрощать процесс сборки других самоделок.

Перед тем, как ознакомиться с описанием процесса сборки, предлагаю посмотреть видео, где наглядно продемонстрирована работа такой самоделки.

Для того чтобы сделать самодельный режущий лазер, понадобится:
* DVD привод от компьютера, скорость записи должна быть не менее 16X
* Паяльник
* 3 конденсатора на 10 микрофарад
* Резисторы на 51 кОм, 20 кОм, 30 кОм
* Импульсная микросхема NCP 1529
* Аккумулятор с напряжением не менее 3.7 вольт
* Переключатель
* Дроссель на 2.2 микрогенри
* Корпус
* Фольгированный текстолит

Вот и все, что нужно для создания данной самоделки, переходим непосредственно к пошаговой сборке.

Шаг первый.
Для начала нужно определиться с DVD приводом от компьютера, наверняка у кого-то такой завалялся, а если нет, то их полным полно имеется на радиобарахолке или магазинах компьютерных комплектующих.

Из данного привода нам нужен только один элемент, а именно лазер, который в таких приводах обычно отвечает за запись информации на диск или по-другому прожиг. Также необходимо учесть, что оптические приводы, не имеющие возможность записывать информацию на диск не подойдут, к ним же отнесем и CD приводы, в которых мощность лазера очень мала.

После того, как с приводом определились, его необходимо разобрать. Открутив винтики на корпусе, добираемся до внутренностей привода, здесь расположилась схема и тот самый лазер, который нам нужен.

Аккуратно вытаскиваем лазер из посадочного места, остальные компоненты привода также могут пригодится в других самоделках.

Шаг второй.
Так как питать лазер напрямую от аккумулятора нельзя, то нужно сделать специальный драйвер для этих целей.

По схеме проектируем печатную плату, нарисовать данную плату можно в таких программах, как Sprint Layout, DipTrace. Почему я выбрал именно эти программы? Потому что они являются достаточно быстрыми в освоении и в ней разберется даже новичок. После этого берем фольгированный текстолит и переносим на него спроектированный до этого рисунок платы, который можно сделать любым удобным для вас способом, будь то ЛУТ или же фоторезист. Далее после травления и очистки платы распаиваем на ней компоненты по схеме, в данном случае лучше использовать паяльник небольшой мощности, чтобы избежать перегрева лазера и остальных компонентов, ну и стараемся как можно быстрее припаять провода к ножкам лазера. К левой ножке подсоединяется плюсовой провод, а минус идет на корпус, правая ножка лазера в данной самоделка не задействована.

Данный лазер отлично работает при напряжении 3 вольта.

В качестве питания можно использовать любой аккумулятор напряжением не ниже 3.7 вольт, сюда же идеально подойдет литий-ионная аккумуляторная батарея типа 18650, ее напряжение как раз составляет необходимые 3.7-4.2 вольта.

Шаг третий.
После проверки лазера и самодельного драйвера к нему необходимо сделать корпус или же взять готовый.

Так как все компоненты отлично вместились в корпус от шокера, было принято использовать именно его, кнопка включения также осталась на своем месте.

Если такого корпуса нет, то можно сделать что-то похожее из тонкостенной трубы, в случае с алюминиевой трубой внутренности необходимо заизолировать во избежании замыкания.

Ну вот и готов самодельный режущий лазер, а это значит, что пора приступить к его испытаниям. Данный лазер достаточно хорошо выжигает на деревянных поверхностях, плавит пластик и поджигает спички на расстоянии полутора метров, что я считаю достойно для такого маленького лазера, а также легкодоступного и недорогого.

Наверно у всех еще с детства была мечта иметь свой собственный мощный лазер, способный
прожигать стальные листы, теперь мы можем на шаг приблизиться к мечте! листы стали
резать не будет, а вот пакеты, бумагу, пластмассу легко!
Для нашего лазера нам понадобится во первых сломанный или не очень резак! причем DVD-RW
. чем выше скорость записи DVD-R, тем мощнее там стоит лазер! в 16х приводах стоят
200мВт красные лазеры, а также лазер ИК диапазона, но о нем позже. Разбираем резак,
вытаскиваем оптическую часть.Вот так выглядит эта часть резака:

Ценного там только выходная линза и два лазера.

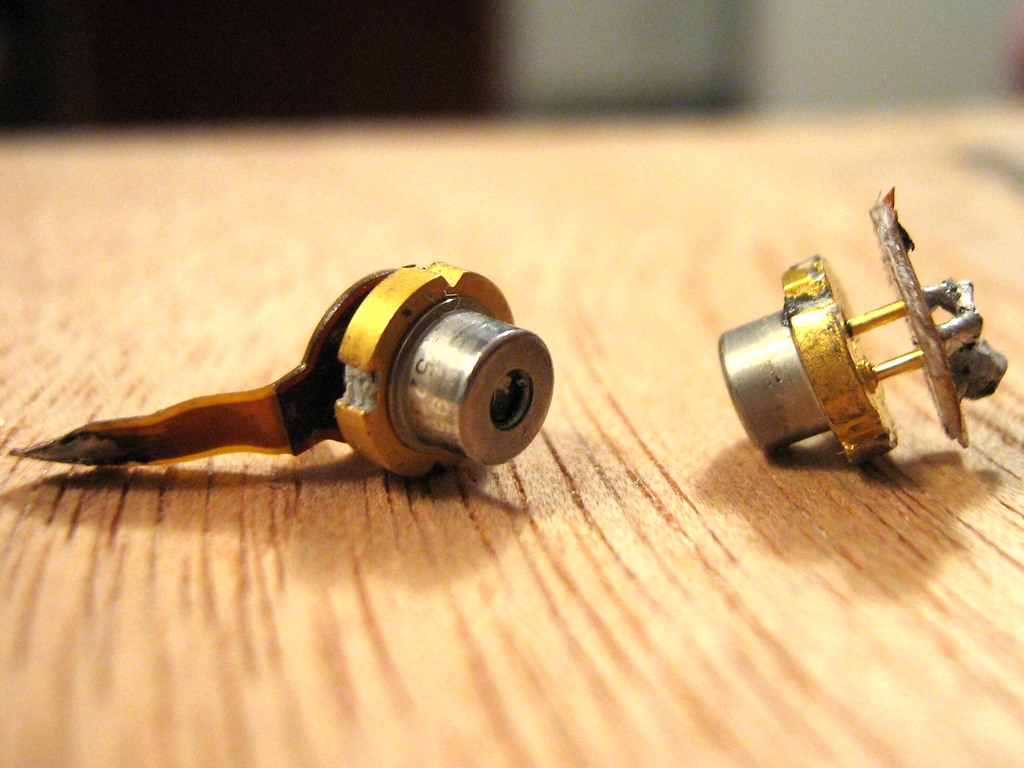

Теперь достаем самое главное!

А теперь техника безопасности для вас и для лазера!

лазер
из DVD-RW относится к классу 3B, а значит опасен для зрения! не
направляйте луч в глаза! даже глазом моргнуть не успеете, как потеряете
зрение! парнишка на одном форуме засветил себе нечаянно, попал на
несколько тысяч уёв. это ему считай повезло. сфокусированным лучом
ослепить можно и со ста метров! смотрите куда светите!

Как можно испортить ЛД?
Да очень просто! стоит превысить ток и ему конец! причем доли микросекунд будет достаточно!
именно поэтому ЛД боятся статического электричества. Оберегайте ЛД от него!
на смом деле ЛД не сгорает, просто рушится оптический резонатор внутри и ЛД превращается в
обычный светодиод. резонатор рушится не от тока, а от световой интенсивности, которая в свою
очередь от тока и зависит. Также надо быть внимательным к температуре. при охлаждении лазера
КПД его растет и при том же токе интенсивность возрастает и может разрушить резонатор! Осторожнее!
Еще его легко убить переходными процессами, возникающими при включении и выключении! от
них стоит защититься.

Теперь продолжим разбирать привод))
Д остаем лазер и его радиатор, сразу же припаеваем к его ногам небольшой
неполярный конденсатор на 0,1мкФ и полярный побольше! так мы спасем
его от статики и переходных процессов, которые ЛД очень не любят!
Теперь время подумать о питании нашего лазера.ЛД питается примерно
от 3V и потребляет 200мА. Лазер это не лампочка!! никогда не соединяйте
его напрямую к батарейкам! без ограничительного резистора его убьют и
2 батарейки от лазерной указки!! ЛД нелинейный элемент, поэтому питать его
надо не напряжением, а током! то есть нужны токо ограничивающие элементы.
рассмотрим три схемы питания ЛД от простейшей, к наиболее сложной.
Все схемы питаются от аккумуляторов.
1 вариант
ограничение тока резистором. см рисунок

сопротивление резистора определяется экспериментально, по току через ЛД.
стоит остановиться на 200мА, дальше риск спалить больше.
хотя мой ЛД и на 300мА работал прекрасно. для питания подойдут три любых
аккумулятора на нужную емкость. также удобно использовать аккумулятор от
мобильного телефона(любого).

Достоинства: простая конструкция, высокая надежность.
Недостатки: ток через ЛД постепенно падает. и толком не понятно когда
конструкцию пора подзаряжать. использование трех аккумуляторов усложняет
конструкцию и неудобна зарядка.

Данную схему удобно размещать в китайском фанарике, где стоит батарея из трех ААА(мизинчиковых) батаеек

А вот так он выглядит в сборе:

Два резистора по 1 Ому последовательно и два конденсатора.

2 вариант

В этой схеме все гораздо сложнее, и она прекрасно подходит для стационарного варианта лазера!
В драйвере используется микросхема LM317, которая включена стабилизатором тока. См рисунок .

Драйвер поддерживает постоянный ток через ЛД независимо от питания(не меньше 5В) и температуры.
Советую скачать даташит на эту микросхему и разобраться основательней.

3 вариант

это то, что нужно! питание от двух аккумуляторов, стабильное напряжение(а следовательно и ток) на ЛД,
которое не зависит от уровня зарядки акккумуляторов! Когда аккумуляторы разрядятся, схема выключится
и через ЛД будет идти малый ток (слабое свечение). Наиболее умный и экономичный драйвер! КПД около 90%.
и все это на одной LM2621 в малюсеньком корпусе 3х3мм!! тяжело паять, зато у меня получилась плата 16х17мм! См рисунок

дроссель L1 я намотал на шару) микруха умная, сама во всем разберется. я намотал 15 витков
проводом 0.5мм на дросселе от компьютерного БП. внутренний диаметр дросселя 2.5мм,
проницаемость феррита неизвестна. диод шоттки любой 3-х амперный. например
1N5821,30BQ060,31DQ10,MBRS340T3,SB360,SK34A,SR360.
Резистором R1 настраиваем ток диода. советую при настройке подключить туда переменник на 100к.
Кстати, все испытания желательно проводить на мертвом ЛД! электрические параметры остаются неизменными.

Выбрав для себя подходящую схему, собираем её!

Теперь насчет оптики.

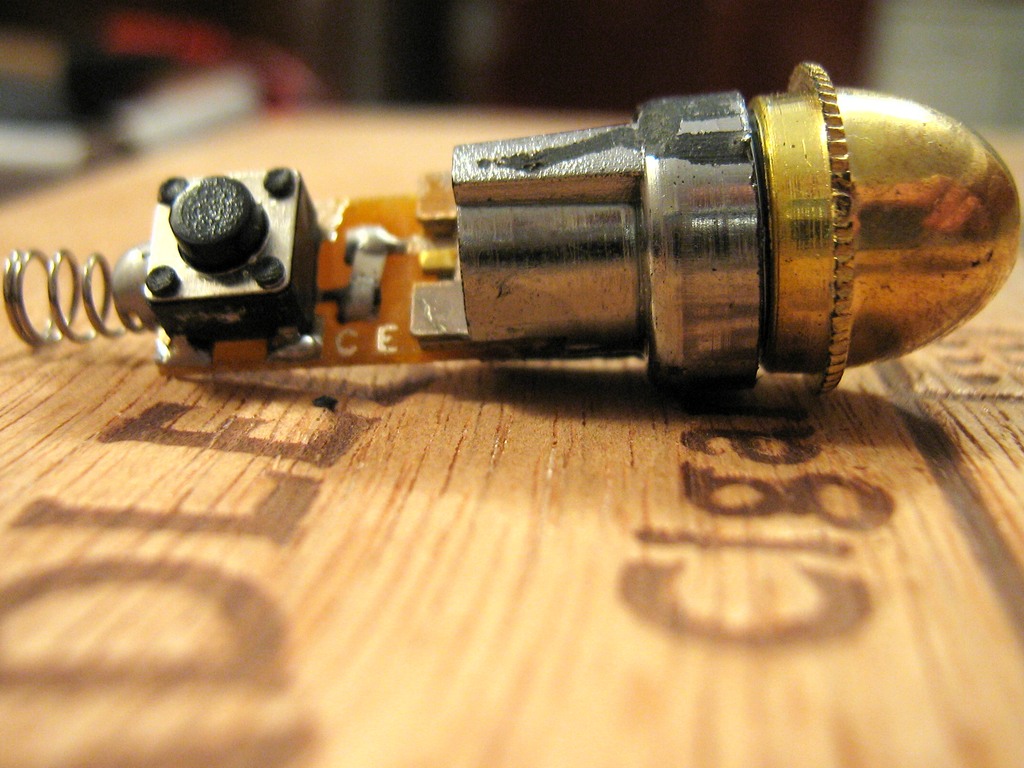

удобно использовать лазерную указку как основу для коллиматора. в ней стоит неплохая линза.
но луч получается примерно 5мм диаметром, а это много. лучшие результаты показывает родная оптика (выходная линза)
но с ней свои трудности. фокусное расстояние мало, а значит фокус очень сложно настроить. но в тоже время это позволяет
получить луч диаметром 1мм!! к слову, чем уже луч, тем большая энергия прикладывается к 1мм^2 таким лучом
можно влегкую шинковать черные пакеты)) если же выполнять фокусировку не в луч, а в точку, то в этой точке
плавится пластмасса, режется изолента и многое другое!! кстати спички зажигаются влет!!

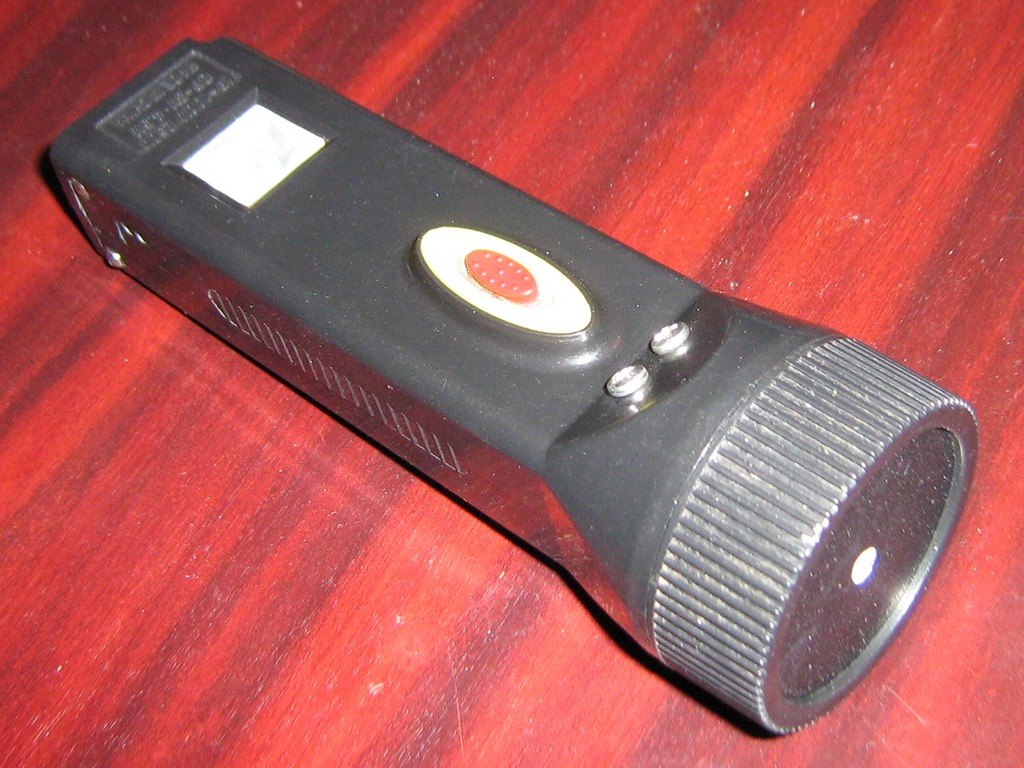

вот несколько личных фото.

Полностью алюминиевый корпус, никогда не перегревается, отличная фокусировка
линзой от DVD, питание от двух АА аккумуляторов. Плавит пакеты, зажигает спички,
режет изоленту, заставляет тлеть бумагу! И все это без фокусировки в точку!
то есть обычным лучом!
