Самостоятельная постройка металлорежущего станка. Самодельный очень точный отрезной станок из болгарки Отрезной по металлу своими руками

Из этой статьи можно узнать, как изготовить отрезной станок по металлу своими руками в домашних условиях с применением самых простых материалов. Здесь подробно изложены все этапы создания конструкций, в основе которых находится режущий диск или болгарка: подготовка материалов и инструментов, формулы расчетов, подробная пошаговая инструкция, а также сопутствующая информация с полезными советами.

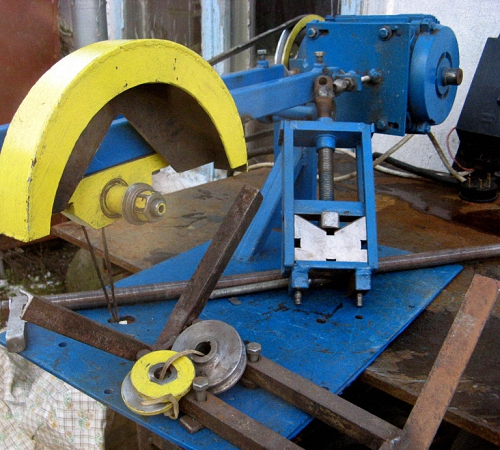

Отрезной станок по металлу, сделанный своими руками, позволит получить оборудование, идеально подходящее под нужды владельца

Дисковые отрезные станки представляют собой инструменты, в основе конструкции которых имеется специальная платформа или рама, изготовленная из металла. Сам станок укомплектован деталями, обеспечивающими надежную фиксацию материала в определенном положении под необходимым углом в процессе его раскроя.

В качестве режущего элемента в таких конструкциях используется диск, изготовленный из быстрорежущей стали. Ее еще называют твердосплавной. Также может использоваться для нарезки металла круг с покрытием в виде абразивного материала. Режущий элемент приводится в движение благодаря электрическому двигателю с ременной или зубчатой передачей.

Обратите внимание! В маломощных вариантах инструмента допускается использование режущего элемента, установленного напрямую на вал электрического мотора. В других случаях такое применение диска может быть опасным.

У дисковых станков встречается три различных подачи режущего компонента:

• нижняя;
• маятниковая;
• фронтальная.

По количеству режущих элементов станки бывают:

• одноголовочными – в комплектацию устройства включен только один режущий диск, поэтому при необходимости замены операции производится переналадка режущей кромки в соответствии с новой задачей;
• двухголовочными – конструкция дает возможность работать сразу с двумя инструментами, благодаря чему увеличивается КПД. В таких станках одна головка находится в фиксированном положении и сохраняет стабильность, вторая головка может передвигаться. Двухголовочные конструкции могут осуществлять работу автоматически.

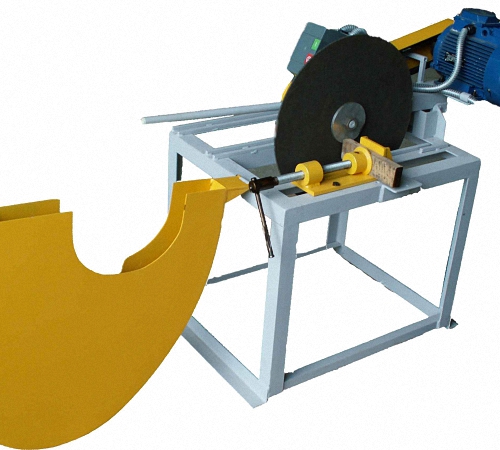

Изготовление дискового отрезного станка по металлу своими руками: порядок действий

При изготовлении станка, предназначенного для работы с металлом, действия выполняются в следующем порядке:

1. Подготавливаются защитные кожухи, которые будут устанавливаться на приводной ремень, а также отрезной диск.
2. Устанавливается мотор. В качестве соединительной детали между валом режущего элемента и двигателем выступает приводной ремень.
3. Изготавливается вал, на который будет закрепляться шкив привода, а также устанавливаться отрезной диск. Узел подлежит сборке и последующему монтажу на маятник. В этом случае в роли маятника выступает подвижная верхняя часть конструкции, где размещается режущий элемент и мотор.
4. Изготавливается вал для крепления маятника.
5. Выполняется рама для установки станка. На ней будет закрепляться искроуловитель и заготовка.
6. Маятник устанавливается на раму.
7. Выполняется монтаж электрической проводки.
8. Осуществляется пробный пуск инструмента и наладка оборудования.

В качестве режущего элемента в используется диск, изготовленный из быстрорежущей стали, или круг с покрытием в виде абразивного материала

Расчет шкива для самодельного отрезного станка по металлу

Расчет диаметра шкивов осуществляется с учетом вращательной скорости диска и других параметров. Если предположить, что мощность двигателя будет составлять не менее 300 Вт, вращательная скорость диска будет равняться минимум 3000 об./мин., а его размер в диаметре – 40 см.

Полезный совет! В процессе нарезки металла гайка в зоне фиксации диска может отворачиваться. Чтобы этого избежать рекомендуется располагать шкивы привода с левой стороны, а сам диск на валу – справа.

Обычно диски маркируются производителем, который наносит на изделие максимально допустимое значение вращательной скорости. В этом случае показатель составляет 4400 об./мин. Поэтому допускается выбор любой скорости в пределах 3000-4400 об./мин.

Данные для расчетов:

• вращательная скорость мотора – 1500 об./мин.;
• диаметр шкива, предназначенного для установки на вал, – 6,5 см;
• вращательная скорость диска – 3000 об./мин.

Расчет выполняется в следующей последовательности:

1. Устанавливаем длину вала по периметру. Для этого число π, которое равняется 3,14 умножаем на размер диаметра: 3,14 х 6,5 = 20,41 см (длина вала по периметру).
2. Полученное значение умножается на необходимое количество оборотов: 20,41 х 3000 об./мин. = 61230 см/мин.
3. Результат необходимо разделить на количество оборотов двигателя: 61230 см/мин/1500об./мин. = 40,82 см (длина шкива для двигателя по периметру).
4. Полученное значение делится на число π: 40,82 см/3,14 = 13 см (необходимый размер шкива).

Расчет длины ремня для самодельного отрезного станка по металлу своими руками

Для выполнения этих расчетов потребуются следующие данные:

• параметры ведущего шкива (радиус);
• расстояние, разделяющее центральные точки шкивов;
• параметры ведомого шкива (радиус).

Имея 2 шкива с размерными параметрами 13 см и 6,5 см, можно произвести необходимые расчеты. Поскольку расстояние между центрами этих элементов поддается изменению (так как требуется приводить ремень в состояние натяжения), в качестве примера будет взят отрезок длиной 50 см.

Первый шкив (длина окружности):

3,14 (число π) х 3,25 см = 10,20 см

Второй шкив (длина окружности):

3,14 (число π) х 6,5 см = 20,41 см

Приводной ремень (необходимая длина):

20,41 см + 10,20 см + 50см х 2 = 13,06 см

Полезный совет! Чтобы получить более точный результат, следует произвести расчеты с максимальным и минимальным расстоянием между центральными точками шкивов и выбрать среднее значение.

Чтобы самостоятельно изготовить конструкцию станка для работы с металлом, следует подготовить необходимый инструментарий.

Обязательный набор инструментов и материалов включает:

• аппарат сварочный;
• металлический уголок (стальной);
• швеллер и цепь;
• кнопку для включения/выключения;
• подшипники;
• вал и электрический мотор;
• электродрель;
• листовая сталь для создания рабочей поверхности;
• короб для размещения электрических компонентов станка.

Принципы создания станка для нарезки металла

Схема изготовления самодельного станка подчиняется определенным принципам, их нужно учесть перед тем, как браться за дело:

• очень важно правильно выбрать передачу и осуществить ее установку. От этого компонента зависит сохранность крутящего момента и его правильная передача от двигателя на режущий элемент (диск);
• обязательно следует предусмотреть наличие . Этот инструмент способствует более комфортной работе, а также повышает степень ее безопасности;

• выбор оптимального угла резки. Допустимый диапазон находится в пределах 45-90°. В большинстве случаев специалисты отдают предпочтение резке под прямым углом;
• диаметр отрезного диска подбирается с учетом того, с какими материалами в будущем будет работать мастер на этом станке. Чем больше диаметр режущего элемента, тем проще будет справиться с нарезкой толстого металла;
• при проектировании и составлении чертежей обязательно учитываются такие показатели, как габариты будущего станка и его вес. На эти значения оказывают непосредственное влияние материалы, из которых будет изготавливаться оборудование. Значение имеет и компоновка деталей.

Обратите внимание! При составлении чертежей особое внимание следует уделить виброопорам, которые устанавливаются на ножки.

Сборка металлической рамы для отрезного станка

После того как все инструменты подготовлены и подобраны чертежи, можно перейти непосредственно к процессу создания станка. Используя , необходимо изготовить каркасную часть конструкции. В соответствии с чертежами, которые можно составить самостоятельно или найти в сети, вырезаются элементы каркаса. Все они соединяются между собой методом сварки. Предварительно нужно проверить соответствие размеров.

К верхней части рамы приваривается швеллер – он станет направляющим элементом и будет служить основой для дальнейшей установки режущего компонента на станок. Этот швеллер станет своеобразным связующим звеном между электрическим мотором и режущим элементом. После этого на нем с помощью болтов закрепляются вертикально расположенные стойки.

Потребуется сварить конструкцию еще одной рамы. Размерные параметры подбираются в индивидуальном порядке с учетом габаритов электрического мотора и его особенностей. При выборе электрического мотора для станка лучше обращать внимание на модификации асинхронного типа. Данный вид оборудования характеризуется повышенной надежностью и долговечностью.

Существует одна тонкость при выборе мотора. Чем мощнее двигатель, тем ровнее будет ход у диска.

Сборка электрической составляющей для станка

Установка оборудования предполагает монтаж и подключение рабочего вала к электрическому двигателю станка. Способ, которым это можно сделать, не принципиален. Если на чертежах имеется инструкция к выполнению этой процедуры, лучше следовать ей, так как от качества монтажа зависит правильная работа и надежность инструмента.

Полезный совет! Некоторые детали, которые самостоятельно изготовить не по силам, можно заказать у токаря. К ним относятся фланцы для фиксации, а также шкив.

Для фиксации мотора на металлической раме лучше использовать болтовое соединение с гайками. Неподалеку от двигателя рекомендуется расположить короб, где находится выключатель и электрическая схема, а также пульт для управления инструментом.

Швеллер, предназначенный для фиксации отрезного диска, лучше посадить на пружину. Нужно сделать так, чтобы при отпускании он возвращался на прежнее место. Для закрепления пружины можно взять болты и хомут.

Электрическая составляющая – самая важная часть инструмента. В обязательном порядке включите в конструкцию цепь для пуска, а также кнопку для экстренного выключения станка. Нужно добиться такого размещения деталей, при котором электромотор будет подключаться к электричеству посредством автомата и коробки, а не напрямую. Трехполосного пускового автомата будет достаточно для того, чтобы включить и полноценно запустить двигатель. Он же будет питать и кнопку выключения.

Напоследок стоит позаботиться о наличии защитных приспособлений, которые обезопасят человека в процессе работы. Для этого нужно изготовить защитный кожух. Он будет препятствовать попаданию искр и мелких частиц металла в глаза.

Изготовление отрезного станка из болгарки своими руками: чертежи, технология

Конструкции отрезных станков, изготовленных на основе болгарки, бывают двух видов (в зависимости от размещения болгарки).

В первом случае получается станина, на которой очень жестко зафиксирована угловая шлифовальная машина. Над рабочей поверхностью возвышается только диск, для которого в столе имеется специальная прорезь. Такой станок действует по принципу циркулярной пилы.

Обратите внимание! В процессе работы с таким станком приходится самостоятельно передвигать заготовку, из-за чего теряется точность работы. К тому же этот процесс может быть небезопасным, поэтому чертежи со скрытым типом размещения болгарки не пользуются высоким спросом.

Второй вариант предполагает, что заготовка остается в неподвижном состоянии, а режущий элемент перемещается. Благодаря тому, что шлифовальная машина располагается сверху столешницы, для распила деталей не требуется прилагать серьезных усилий.

Список инструментов и материалов для отрезного станка из болгарки своими руками

При самостоятельном изготовлении инструмента следует учитывать, что точность, с которой он будет работать, во многом зависит от устойчивости конструкции. По этой причине толщина материалов для изготовления связана не столько с требованиями в отношении прочности корпусной части станка, сколько с необходимостью в обеспечении должного уровня жесткости.

Перечень материалов:

• профилированная труба с квадратным сечением (2,5х2,5х0,25 см);
• листовая сталь (толщина листа 0,4-0,5 см);
• профилированная труба с прямоугольным сечением (4х2х0,25 см);
• шариковые подшипники – 2 шт. (№203, 204 или 202);
• калиброванный пруток не более 10 см (толщина подбирается с учетом отверстия на внутренней обойме подшипника);
• металлический пруток (диаметр 0,8-1 см);
• крепежные элементы (болты с гайками, резьба М или М8);
• металлическая шина (2х0,4 см).

Перечень инструментов:

• угловая шлифовальная машина;
• электрическая дрель (можно заменить сверлильным станком);
• набор ;
• набор плашек, предназначенных для формирования металлической резьбы;
• аппарат для сварки;
• рожковые ключи.

Выбор подходящего режущего инструмента для самодельного отрезного станка из болгарки

Угловая шлифовальная машина является основной узловой частью станка для работы с металлом. Специалисты не рекомендуют для этих целей использовать малый инструмент, который имеет мощность не более 500-600 Вт. В таких болгарках отрезные диски имеют диаметр не более 12,5 см. Эти ограничения обусловлены тем, что режущий элемент с большим диаметром считается универсальным и очень надежным – он способен справиться с нарезкой толстых заготовок.

Полезный совет! Вместо сварки для фиксации деталей, можно использовать резьбовые соединения, однако они менее надежны и не смогут обеспечить необходимый уровень прочности.

1. Подготовка и изготовление деталей для каркаса.
2. Обустройство шарнирного соединения на маятниковом рычаге.
3. Изготовление П-образного кронштейна с отверстиями для монтажа редуктора шлифовальной машины.
4. Изготовление U-образного хомута и планки, которые будут фиксировать корпус болгарки на маятнике.
5. Монтаж U-образного хомута и П-образного кронштейна к режущему инструменту: путем сварки или резьбового соединения все эти детали крепятся на консольную часть.
6. Запрессовка подшипников в опоры.
7. Двусторонняя запрессовка подшипниковых узлов на вал. Чтобы увеличить прочность соединения, можно залудить ось тонкой прослойкой олова с помощью паяльника.
8. Закрепление маятника с опорными узловыми частями на краю платформы (отступ от края 0,5-0,6 см) с помощью сварочного аппарата.
9. Установка болгарки и защитного кожуха.
10. Монтаж возвратной пружины.

После того как конструкция собрана, необходимо выполнить пробный пуск и проверить правильность работы оборудования, а также размещения всех деталей на нем. На заключительном этапе подгоняется паз под режущий элемент, устанавливаются опоры, предназначенные для закрепления заготовок.

Когда доводка завершена, корпус станка необходимо покрыть тонким слоем эмали. Окрашивание убережет инструмент от повреждений, которые может вызвать ржавчина.

Работая режущим инструментом, например, болгаркой, многие мастера понимают, насколько проще делать резку металла при помощи простейшего станка - и работа удобнее, и линия среза идеальная. Но при просмотре цен на отрезной станок по металлу, пусть даже самый примитивный б/у-шный, появляется желание смастерить нечто вроде этого приспособления самостоятельно. Есть несколько способов сделать отрезной станок своими руками, например, на основе болгарки или диска. Все конструкции имеют свои минусы или очевидные преимущества.

Применение отрезных станков быту

В работе по металлу невозможно обойтись без сварки, резки, шлифовки и других типов обработки. Возможность иметь у себя в хозяйстве простейшие станки, для деревообработки и по металлу - это огромное подспорье домашнему мастеру. В тех местах, куда сложно добраться для выполнения работ, например, отрезать металлическую лестницу или что-то изменить в конструкции чердака, там понадобится болгарка или циркулярная пила. А нарезку равных кусков арматуры, прутьев, небольших труб и всевозможных заготовок из металла намного проще сделать на рабочей поверхности станка.

Этим же отрезным танком можно пользоваться и в других целях, чтобы резать алюминий, пластик и другие синтетические материалы. Однако не рекомендуется станки по металлу применять для целей деревообработки. Учитывая небольшие размеры бытового металлорежущего станка и общую простоту такой конструкции, его будет несложно разместить на своей усадьбе.

Для работ на станке понадобится хорошо освещенный участок во дворе или в гараже, розетка и ровная поверхность пола. А при ненадобности его всегда можно вынести в мастерскую, кладовую или подсобное помещение до очередного применения в хозяйстве. Некоторые конструкции самодельных станков можно собирать и демонтировать, рама или основание конструкции останется цельной.

Самодельный станок отрезной также можно не только использовать в доме, но и сдавать в аренду, чтобы окупить затраты на его изготовление - словом, это очень выгодное приспособление.

Классификация станков

Конструктивно все металлорежущие станки объединяют двигатель с передачей, отрезной диск и рабочая поверхность станка. На отрезной станок чертежи есть на большинстве сайтов, посвященных различным самоделкам. Зная основы принципа работы этого приспособления, несложно вносить свои коррективы, чтобы использовать те материалы и механизмы, которые уже есть в хозяйстве.

1. Мощность используемого мотора зависит о предполагаемой производительности, и с этим важно определиться до того, как делать отрезной станок. Большинство готовых отрезных станков имеют довольно высокую мощность - до 2000 Вт. Хотя станок для бытового использования может иметь меньшие параметры, все же не стоит забывать, что металл везде одинаковый.

2. Для сохранения мощности двигателя, на котором будет работать станок, важно избрать подходящий метод кинематической передачи. Наиболее распространенные - ременная и фрикфионная передача трения, каждый способ имеет свои преимущества. Передача зацепления - зубчатая, червячная, цепная, но последний вариант наиболее популярен. Ременная передача дает меньше всего шума и используется чаще всего на самодельных станках, а для более точных станков она не подходит из-за вероятности соскальзывания ремня. Однако при любой конструкции станка важно помнить о соблюдении техники безопасности.

3. Даже самодельный станок желательно снабдить тисками - для гарантированного удержания обрабатываемого материала. Твердосплавный диск или абразивный круг - выбор за мастером, в зависимости от того, что есть под руками, а также от наиболее часто выполняемых работ.

4. Параметры угла нарезки металла могут варьироваться от 45° до 90°, но обычно резка производится под прямым углом. Не каждый самодельный станок обладает подобным преимуществом.

5.Диаметр диска определяет высоту отрезаемого куска металла, но эти параметры можно менять. Например, широкую тонкостенную трубу можно поворачивать производя резку, но сложно закрепить тисками. Разметить объемную металлическую конструкцию на рабочей поверхности станка иногда тоже бывает проблематично. Отрезные станки, в большинстве случаев, имеют рабочий диаметр до 400 мм.

6. От скорости оборотов диска во многом зависит суммарная производительность ручного станка для точной резки металла. Большая скорость работы станка напрямую влияет и на качество резки.

7. Масса и габариты самодельного станка формируются в зависимости от материала общей конструкции, который желательно снабдить на ножках виброопорами.

8. От подачи режущего инструмента также зависит тип отрезного станка - маятниковый, с нижней или фронтальной подачей. Диск подается сверху при маятниковой подаче.

9. У самодельного станка может быть 2 отрезные головки или одна, соответственно, различают одноголовочные и двухголовочные варианты.

Абразивно-отрезной станок предназначен для резки металлической арматуры, прутьев, профилей, двутавра, труб разного диаметра, твердых деталей и профилей под разным углом. Работает абразивным кругом.

Ленточно-отрезной станок или ленточнопильный работает на основе принципа замкнутой металлической полосы с перемещением по шкивах.

В домашних условиях, проще всего соорудить отрезной дисковый станок по металлу. Есть несколько способов, как сделать отрезной станок своими руками, но наиболее понятен будут самый простейший метод.

Процесс изготовления станка на основе режущего диска

Для работы потребуются:

• стальной уголок,
• швеллер,
• дрель,
• сварочный аппарат,
• электродвигатель,
• подшипниковая пара,
• пусковая цепь,
• выключатель,
• катушка,
• деревянный щит или стальной лист для рабочей поверхности,
• коробка для обеспечения работы электросхемы.

1. После подготовки всего инструментария делают раму или общий каркас подходящих размеров, например, из уголка №25. Части конструкции на отрезной станок по чертежу замеряют и нарезают болгаркой, далее приступают к сварке. Готовая рама может быть посажена на виброопоры ножек, которые облегчат работу станка. Ножки проще сделать из того же профиля или трубок небольшого диаметра.

2. К полученному столу приваривают швеллер №10, выполняющий роль направляющей оси, он станет основой конструкции для крепления режущей части станка и соединения с мотором. Далее основные детали крепятся к швеллеру, включая две вертикальные стойки, укрепляемые болтами.

3. Далее из профилей необходимо сварить другую раму - это основание для крепления электродвигателя и основного режущего диска. С другой стороны рамы закрепляется электродвигатель мощностью порядка 1,5-2 кВт. Наиболее долговечными и надежными считаются асинхронные двигатели. Мотор нужно будут запитать от 3-фазной сети. Напоминаем, что движок большей мощности обеспечит более ровный срез и хорошую скорость выполнения работ по нарезке металла.

4. Способ крепления вала и общий принцип его подсоединения к конструкции - не принципиален. Нарезной станок, при грамотном обеспечении подачи оборотов от электромотора к вращающемуся валу, обязан надежно работать. Это ему поможет обеспечить клиновой ремень. Некоторые работы можно заказать токарю (вал с опорами, шкив под ремень и дисковые фланцы). Целесообразно сделать выступ фланца диаметром 32 мм.

5. Далее опорные подшипники крепятся в гнездах плит верхней рамы на швеллере. Болтами с гайкой можно закрепить двигатель и вал. Обеспечение работы электросхемы - в готовой коробке с переключателем, которую прикрепляют в нижней части рамы.

6. Соединение стоек с валом диаметром 12 мм делают при помощи одетой втулки. Чтобы она не соскальзывала, втулку и вал присоединяют с наименьшим зазором при скользящей посадке. На втулку приваривают коромысло от швеллера, чтобы его плечо находилось в соотношении 1:3.

7. Возле двигателя понадобится установить жесткую пружину - для обеспечения, возврата, подойдёт даже от эспандера. Пружины и цепи достаточно надежно закрепить болтами.

8. Электромотор устанавливается со стороны меньшего отрезка коромысла, а вал - с большей стороны. Ременная передача обеспечит движение вала.

9. Обязательно нужна кнопка экстренной остановки и пусковая цепь, при этом двигатель необходимо подсоединять через коробку и трехполюсный автомат, а кнопка остановки ведут к подключению в сеть напрямую. Подключение станка обеспечит трехполюсный пусковой автомат, запускающий электромотор.

10. Помните об искре, которая будут лететь от диска - обеспечьте его кожухом. Работу сначала проверяют на холостом ходу, и лишь убедившись в надежности конструкции, можно пробовать резку мягкого металл, например, алюминия, чтобы скорректировать все неточности. Рабочую поверхность конструкции можно сделать металлическую или деревянную и, покрытую плотной фанерой, если необходимо для работы - закрепите тиски.

Процесс изготовления станка на основе болгарки

Есть несколько способов того, как сделать отрезной станок по металлу своими руками - на эту тему есть несколько хороших видео.

Первый способ. Самое простейшее приспособление - каркас из трубы, которая одновременно послужит удобной ручкой. С одной стороны сваркой крепится поперечная планка, на которой должны быть отверстия под крепление болгарки. На эту основу будет крепиться подвижный вал на кусок уголка, эта же часть может крепиться на пол гаража или на рабочий стол. А с другой стороны закрепляют к пружине, при помощи которой станочная конструкция сможет возвращаться на исходную позицию. При грамотном креплении болгарки приспособление поможет производить более точную резку металла, освобождая при этом одну руку.

Не стоит забывать об обратном ударе болгарки, когда инструмент отбрасывает назад, если заклинивает абразивный диск. А осколки абразива о разрушения диска могут серьезно травмировать. Закрепленная на станок болгарка с закрытым кожухом такие последствия минимизирует. Однако простейшая конструкция не дает возможности выполнять высокоточную нарезку, например, когда нужно нарезать небольшие куски стального прута, которые требуют дальнейшей корректировки.

Второй способ трансформации болгарки в отрезной станок для работ по металлу. Это станок можно сделать разборным.

Для работы потребуются:

• сварочный аппарат,
• дрель,
• стальной уголок,
• профилированная труба,
• швеллер,
• пружина,
• реле,
• одинаковые подшипники,
• педаль,
• болты,
• деревянный щит или стальной лист для рабочей поверхности.

1. Необходим предварительный чертеж или эскиз, где обозначены все размеры и необходимые детали. Готовые чертежи на отрезной станок по металлу есть в интернете, но все равно придётся вносить свои коррективы, используя то, что уже имеется в хозяйстве. Легкий эскиз не требует точных замеров, достаточно соблюдать пропорции и иметь точное представление о каждом элементе конструкции. И помните, что придется менять каркас под разные размеры рабочего диска болгарки.

2. Две рамы на общей оси - основа простейшего каркаса станка, и лучше сварить их из металла. На нижнюю часть необходимо приварить то крепление, которое будет состоять из подвижной струбцины и прижимного уголка. Ту часть, на которой будет закреплена болгарка, нужно сделать перемещающейся по вертикали относительно нижней, подобно маятнику. Без пружины не обойтись, она нужна для возврата на исходную позицию. Дополнительно сваркой закрепите линейку с ограничителем - для точности замеров.

3. Запуск работы такого станка обеспечит пусковая педаль (кнопка), подсоединенная через низковольтное реле, подавая болгарке напряжение. Проверку конструкции после включения необходимо делать на холостом ходу. Если круг не задевает кожуха, свободно вращаясь, то можно применять конструкцию на практике - самодельный станок для резки металла готов.

4. Данная конструкция может быть разборной, а на болгарку можно устанавливать другие съемные диски. При работе с другими материалами помните об особенностях материалов во время их нарезки. Помните о технике безопасности и мерах предосторожности при выполнении работ по металлу.

О том, что в арсенале каждого хозяина должен быть отрезной станок, не стоит даже вспоминать. Нет потребности описывать, насколько необходимым и полезным является подобное оборудование. Это вполне очевидно. При помощи отрезного станка вы сможете быстро и аккуратно распилить на необходимые заготовки любой материал - алюминий, пластик и стальной прокат. Сегодня будем заниматься изготовлением отрезного станка своими руками.

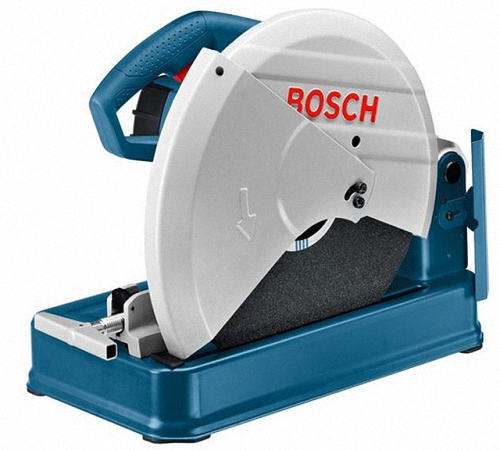

Конструкция отрезного станка

Любая работа, связанная с металлом, требует его обработки и резки, для чего используются специализированные отрезные станки. Применение данного устройства крайне широко: от домашних нужд до огромных предприятий и заводов.

Необходимо заметить, что станки данного типа представляют из себя приспособления, которые позволяют проделывать поперечную резку металла - заготовки уголка, швеллера, прута, двутавра и других изделий.

Отрезной станок способен распиливать детали из любого вида металлов - от алюминия и ПВХ профиля до толстых заготовок из стали. Профиль можно отрезать под двумя углами: прямым и острым в 45 градусов. При помощи отрезного станка можно пилить и отрезать трубы большого и малого диаметров.

Самым главным элементом прибора, его «сердцем» является электрический двигатель и отрезной диск, которые между собой соединяются при помощи зубчатой или ременной передачи. Каждая из передач имеет свои преимущества перед другой. К примеру, ременная характеризуется более спокойным ходом, является более устойчивой к перегрузке и издает меньше шума. Ее можно устанавливать даже на мощное отрезное оборудование.

А зубчатая передача способна занимать мало места и благодаря этой характеристике подойдет для небольшого самодельного отрезного станка. Поэтому при выборе отрезного станка необходимо обращать внимание на тип передачи.

Практически все модели станков оснащены абразивными кругами, но иногда встречаются агрегаты и с твердосплавными дисками. Помимо этого, все отрезные пилы по металлу оборудованы тисками, которые способны надежно фиксировать заготовки.

Выбор отрезного станка

Если вам нужно выбрать отрезной станок, рекомендуется обратить внимание на определенные характеристики и возможности прибора, которые зависят от условий его использования. Одна из них уже была названа выше - наличие зубчатой или ременной передачи. А теперь следует привести другие особенности.

Мощность мотора - это параметр, от которого будет напрямую зависеть производительность оборудования. Отрезные станки, как правило, отличаются высокой мощностью, приблизительно 2000 Вт.

Дальше следует перейти к характеристике числа оборотов диска. Чем чаще будет вращаться отрезной диск, тем скорость работы прибора будет выше в целом. К тому же количество оборотов оказывает влияние и на качество полученных изделий.

Посмотрите в документации, какой диаметр имеет определенный диск ручного отрезного станка. От максимального размера будет зависеть максимальная высота детали, которую вы можете подвергнуть обработке на подобном устройстве. Зависимость в этом случае прямо пропорциональная: чем больше диаметр - тем больше высота, чем меньше диаметр - тем меньше высота. Обычно отрезные станки оборудованы дисками, диаметр которых находится в пределе 400 миллиметров.

Ещё одна важнейшая характеристика - угол резания, который способен определить положение детали в процессе распиливания относительно отрезного диска. Данный показатель можно регулировать, как правило, от прямого угла до острого угла в 45 градусов.

И последнее, на что вы должны посмотреть, — это вес отрезного станка. В ассортименте современных торговых сетей имеются мобильные модели, а есть достаточно громоздкие, больше ста килограммов.

Классификация отрезных станков по числу режущих головок

Разнообразные отрезные станки между собой различаются собственными параметрами: числом режущих головок, возможностями резания под регулируемым углом, способом подачи пильного диска. Зависимо от количества режущих головок, которые присутствуют в конструкции отрезного станка, выделяют одно- и двухголовочные станки.

Судя по названию, вы можете понять, что этот отрезной станок оборудован единственным режущим инструментом - пильным диском. Из этого следует, что такой самодельный отрезной станок по металлу имеет по сравнению с другими меньшую производительность. Для вырезания заготовки под деталь для рамного профиля, нужно совершать не одну операцию, а две.

Устанавливают на таких станках рольганги - приспособление, при помощи которого замеряют длину обрабатываемого профиля. Рольганги бывают входными и выходными. Выходной оборудован упорно-измерительным приспособлением, представленным в виде простейшей метрической линейки.

Однако бывает и ручной агрегат оптического исполнения или специальный автоматический, которые применяются в более высокоточных моделях. Оснастка первого варианта почти полностью исключает ошибки при работе и брак при изготовлении.

Двуголовочные отрезные станки, в отличие от одноголовочных, имеют в своей конструкции два режущих инструмента. Это позволяет вырезать рамный профиль за одну операцию, другими словами - за один проход. В данном оборудовании одна режущая головка является неподвижной, а другая может передвигаться на желаемое расстояние.

Для измерения расстояния, на котором расположены головки, в оборудовании используется = метрическая линейка, дополненная специальным цифровым табло или оптическим визором. Также вместо линейки принято использовать встроенную возможность автоматического перемещения рабочей головки на определенное расстояние.

Классификация станков по подаче режущего инструмента

По виду подачи инструмента, который осуществляет резку, чертежи отрезных станков бывают с маятниковой, фронтальной и нижней подачей. У отрезных станков с маятниковой подачей пилящий диск подается сверху. Причем если отрезной станок имеет один такой инструмент, то пильный диск подается в ручном или автоматическом режиме. Если станок отличается двухголовочной оснасткой, то подача пилы происходит исключительно в автоматическом режиме.

Для осуществления распила под углом диски в вертикальной плоскости могут проворачиваться. В некоторых моделях предусмотрена возможность горизонтального наклона пилы. В отрезном оборудовании с маятниковой подачей, наклон и поворот пильных дисков автоматизированного режима не имеет. Все следует проделывать вручную.

У отрезных станков, которые оснащены фронтальной подачей режущего инструмента, в автоматическом режиме происходит изменение наклона диска. В продаже имеются специальные модели, оборудованные специальными электронными блоками управления, позволяющими в память станка вносить до 99 разных видов профилей, что можно вырезать.

Имеются возможности расчета всех параметров распила, и это происходит в автоматическом режиме. Отрезные станки с фронтальной подачей режущего инструмента запоминают до 100 разных видов конструкций окон и дверей. Во многих станках, при помощи записи определенных команд на дискете, в память станка можно загружать карты резов, в отличие от самодельных отрезных станков из болгарки.

Отрезным станкам, которые обладают нижней подачей диска, присуще более универсальное назначение. Рабочий инструмент для реза подается в таких станках полностью автоматически. Его наклон может происходить в любом направлении. Благодаря данной характеристике гибочные станки этого типа, не зависимо от того, являются они одноголовочными или двуголовочными, способны выполнять сложные пространственные резы, которые используются при изготовлении светопрозрачных конструкций.

Изготовление отрезного станка

В сфере торговли представлено множество станков по различной цене, но вы можете собрать правильно своими руками отрезной станок из подручных материалов с характеристиками, которые нужны именно вам.

В процессе работы вам понадобятся такие инструменты и материалы: швеллер, уголок, сварочный аппарат, дрель, катушка, вал, подшипниковая пара, электрический двигатель, автомат, пусковая цепь, кнопка и электрокоробка для компоновки электросхемы.

Изготовление следует начинать из каркаса-рамы, размеры которой должны быть 40 на 60 на 120 сантиметров. Материалом для рамы служит уголок №25, нарежьте болгаркой заготовки и сварите. Сварив раму, необходимо приварить к ней ножки из уголка или того же профиля. Сверху приварите к столу швеллер №10, который выполняет функцию направляющей и укрепляет раму и само собой всю конструкцию. К нему крепятся болтами две вертикальные стойки.

Затем нужно из профильной трубы размерами 60 на 45 сварить вторую раму, которая предназначается для монтажа на ней электрического двигателя и вала для отрезного камня. Установите в задней части рамы поворотную плиту, на которой следует закрепить электродвигатель, что имеет мощность 1,5 кВт.

Предпочтение рекомендуется отдавать асинхронным двигателям, которые считаются более надежными и долговечными. Практика показывает, что для чтобы, самодельный отрезной станок правильно функционировал, идеально подойдет «трёх тысячник», который имеет мощность 2,2 кВт и питается от трёхфазной сети.

Подойдет и «полутора тысячник», но рекомендуется передаточный показатель ременной передачи выбрать таким способом, чтобы на валу наблюдалось близко 6000 оборотов в минуту. В ситуации питания от однофазной сети, необходимо увеличить мощность двигателя на 30% и использовать пусковой и рабочий конденсаторы.

Конструкция вала и принцип его крепления могут быть произвольными, главное помнить, что передача вращения от электрического двигателя к валу должна передаваться с помощью клинового ремня. Рабочий вал с опорами, шкивом под ремень и фланцами под диск лучше заказать токарю, при этом стоит обеспечить выступ фланца Ø32 миллиметров.

На вал нужно установить шкив и опорные подшипники. Укрепить их следует в гнездах плит, что имеются на верхней раме. Для расположения электросхемы желательно купить коробку, прикрепив ее внизу рамы отрезного станка. Вал и двигатель крепятся при помощи гаек и болтов.

Стойки соединяются валом Ø12 миллиметров с одетой втулкой. Для избегания торцевых движений диска вал и втулку соединяют с минимальным зазором со скользящей посадкой. К этой втулке необходимо приварить коромысло из швеллера №10, что имеет размер 800 миллиметров, причем так, чтобы плечи находились в соотношении 1 к 3.

Ход коромысла ограничен цепью, а со стороны мотора для облегчения возврата устанавливают пружины, к примеру, от спортивного эспандера. Крепления пружин и цепей проделывают с помощью болтов. Электродвигатель крепят на меньшей части коромысла, рабочий вал - на большей. Передача движения осуществляется при помощи ременной передачи.

Для компоновки электрической схемы необходима готовая коробка, стоимость которой намного дешевле, чем при изготовлении своими руками. Для подключения станка вам необходим пусковой трехполюсный автомат, его следует подключать к двигателю, пусковая цепь и кнопка экстренной остановки. Мотор подсоединяется через трехполюсный автомат и коробку, кнопка экстренной остановки - напрямую.

И напоследок запомните, что стол принято изготавливать из строганной доски, а с целью выравнивания мелких неровностей - покрывать фанерой. После того, как сделали отрезной станок, его можно подключить к электросети и провести пробный пуск. Убедитесь в правильной работе отрезного станка, закрепите на вал отрезной диск и приступайте к работе.

Выполнять процесс резки металла и металлоконструкций при помощи станочного оборудования намного проще, безопаснее и более комфортно, чем с применением ручных приспособлений и инструментов. Но приобрести качественный станок может далеко не каждый любитель помастерить.

В этом и кроется причина того, что многие предпочитают конструировать подобные механизмы собственноручно, применяя то, что находится в обиходе, к примеру, пилы или болгарки.

Зачем нужны отрезные станки?

Дачные участки всегда требуют мелких починок: выполнить замену обветшалого от времени стойки парника, сделать оградку для земельного участка из металла, починить садовую тачку или тележку - резка металла под прямым углом или со скосом нужна всегда. Выполнить заготовки для любых металлических изделий проще и более оперативно за счет станка.

С помощью отрезных машин можно сделать распил любых материалов: сталь, чугун, медь. Резка производится под углами 45º и 90º. Собственноручно можно сделать изделия из труб всех диаметров. Как правило, отрезные механизмы применяются для порезки на мерные длины полуфабрикатов.

Оборудование по металлу можно применять и для проведения обработки прочих материалов, исключив при этом работу резака. Станок, сделанный собственными руками, компактный, есть возможность установить его под навесом, а в зимнее время переставить его в рабочее помещение.

Нужна ровная и жесткая поверхность с освещением. Подобный уголок можно отыскать на участке любого сооружения. Применяются цельносварные и разборные конструкции оборудования. Для того, чтобы уменьшить издержки на изготовление, приспособление можно периодически давать соседям на временное использование.

Устройство отрезной машины

Любой труд, который связан будь то с металлом, будь то с деревом, требует выполнения процесса раскроя, для чего применяется специальное отрезное оборудование. Применение этого устройства невероятно обширное: от повседневных нужд и быта, и до больших заводов и фабрик.

Необходимо отметить, что машины этого вида представляют собой механизмы, которые позволят выполнить поперечный раскрой металла.

Отрезные станки могут производить распил деталей из любых типов металла: от меди и ПВХ-профиля, и до крупных стальных заготовок. Полуфабрикаты возможно резать под прямым и острым углами. Применяя отрезной станок, можно применять резку труб больших и средних диаметров.

Наиболее важным механизмом аппарата, его «душой», является электрический мотор и рабочий орган – отрезной круг, которые соединены друг с другом посредством зубчатых или ременных передач. У каждого из этих типов есть свои достоинства. К примеру, ременной присущий легкий ход, стойкая к различным видам нагрузок, менее шумная. Ее можно монтировать даже на массивный отрезной аппарат.

Зубчатая передача негабаритная, и за счет этой особенности подходит для миниатюрного самодельного отрезного агрегата. Следовательно, в процессе покупки отрезного механизма, нужно смотреть на вид используемой передачи.

Почти любой тип станка оснащается абразивными кругами, но, бывает, попадаются механизмы, на которых установлен твердосплавный диск. Более того, все подобные пилы по металлу оборудуются тисками, которые надежно фиксируют изделие или полуфабрикат.

Видео: самодельный отрезной станок с болгарки.

Самодельный отрезной станок по металлу: инструкция изготовления

У станка, который изготовлен собственными руками, есть неоспоримое достоинство: он выполнен под требования конкретного мастера и изделия планируемые в дальнейшем к изготовлению. Для работы потребуется:

• 24-й уголок;
• 10-й швеллер;
• трубы;
• сварочный агрегат;
• подшипники качения;
• электропривод;
• емкость для монтажа электросхемы;
• тумблер пуска;
• пусковая цепь;
• обмотка;
• дрель.

Ход выполнения работ по сборке:

1. Из уголка №24 и при помощи УШМ, собственноручно произведите нарезку заготовок на раму, ее габариты составляют 400х600х1200 мм;
2. Используя сварочную машину, выполняется сварка между собой заготовок;
3. Как направляющую, приваривается швеллер №10, который в то же время придаст прочности всей конструкции.
4. Используя винты, на швеллер закрепляются две вертикальные опоры;
5. Используя трубы, сделайте раму 400х600 мм для последующего монтажа электропривода и вала под необходимым углом;
6. На «хвостовой» части рамы расположена плита с закрепленным электродвигателем. Желательно применить асинхронный двигатель, так как он является неприхотливым. Зависимо от будущего назначения, можно отдать предпочтение мотору, мощность которого будет находиться в диапазоне 1,5…3 кВт и выполнить «запитку» от трехфазной сети. Если есть возможность использовать только 1-фазную сеть, подбирайте мотор на 1/3 мощности больше расчетного значения, подключается при помощи конденсаторов;
7. При помощи токарного станка, сделайте вал и фланцы, шкив и опоры. Фланец обязан выступать на 30,32 мм.
8. Произведите установку опорных подшипников и шкива;
9. Монтаж коробки с электросхемой выполняется непосредственно в нижней области рамы.
10. Между стоек крепится 12-миллиметровый вал, на который одевается втулка. Расстояние между валом и втулкой необходимо оставлять минимальным, необходимо обеспечение скользящей посадки.
11. На втулку, с помощью сварочного аппарата, наваривается коромысло из 10-го швеллера (L=800 мм), соотношение плеч коромысла – 1 к 3. Его ход ограничивается при помощи цепи.
12. На площадь короткого участка коромысла устанавливается электромотор, на длинную составляющую - механизм для порезки.
13. От электродвигателя и до вала прокладывается ременная передача.

Цена емкости для электрической схемы, выполненной собственноручно, будет немного ниже сравнительно с купленной в строительном магазине. Чтобы протянуть электропитание к оборудованию, нужен трехполюсный автоматический выключатель, от которого протянуто питание на электродвигатель, кнопка аварийного отключения и пусковая схема.

Подключение аварийной кнопки выполняется напрямую, электродвигатель при помощи коробки и автомата. Это обеспечит полную безопасность и электрозащиту сделанного вами оборудования.

Исходя из вышеизложенного, изготовить отрезной механизм собственными руками не только дешевле, но и практичнее, так как в процессе его изготовления Вы сами регулируете его параметры и производите настройку под будущую его работу.

Также, сделав такую процедуру однажды, можно выполнять ремонт подобного оборудования безо всяких проблем. Более того, при необходимости можно зарабатывать, делая отрезное оборудование собственными руками.

Видео: самодельный отрезной станок по металлу своими руками.
