Резервное электроснабжение и бесперебойное питание дома. Резервное питание частного дома от аккумулятора Источник аварийного питания коттеджа

25.04.2020

С необходимостью организации резервного питания сталкивается практически каждый владелец загородной недвижимости. И причин этому несколько: изношенность коммуникаций, интенсивная застройка в микрорайоне, несоответствие характеристик подстанции возросшим потребностям и ряд других. Это вызывает систематические (порой надолго) отключения напряжения, его постоянные броски или перекосы фаз. Проблема, знакомая многим.

В таких условиях не то что говорить о гарантированном сроке эксплуатации различных (и порой весьма дорогостоящих) бытовых приборов; многие из них вообще не получается включить. Например, импортный газовый котел, который довольно популярен у «частников», очень требователен к качеству напряжения. «Заморским изобретателям» и в голову не может прийти, что с электричеством возможны такие недоразумения. И если сработает защита и он «встанет», зимой, при наших морозах, то это самое настоящее ЧП.

С целесообразностью резервирования по энергоснабжению все ясно. Но вот как лучше это сделать и что стоит учесть, мы рассмотрим подробно.

Здесь подразумевается, в течение какого срока необходимо организовать независимое электроснабжение участка. Одни устройства рассчитаны на длительную непрерывную работу ( , бензиновые двигатели с водяным охлаждением), другие требуют систематической остановки (те же бензиновые с охлаждением воздушным).

Кстати, некоторые специализированные фирмы предлагают услуги по подключению непосредственно к ЛЭП (минуя местную подстанцию). Иногда просто невозможно организовать энергоснабжение иным способом. Для этого используется или кабель, уложенный в траншею, или воздушная линия, протянутая к участку. Если у данной организации есть соответствующая лицензия, и она берет на себя все заботы по оформлению разрешительных документов, то это – отличный вариант.

Недостаток – стоимость работ, так как придется устанавливать свою собственную подстанцию. Хотя есть и выход – «скооперироваться» с соседями, которые испытывают те же неудобства в энергоснабжении. Зато есть и ощутимый «плюс» – перебои с напряжением исключены, да и его качество будет соответствовать всем нормативам.

Какие устройства необходимо «запитать»

примерная мощность

От этого будут зависеть и дальнейшие критерии подбора источника энергии. Ориентироваться следует, естественно, на те, которые должны работать постоянно. К примеру, тот же котел, холодильник, морозильная камера. Каждый собственник должен составить список всех изделий, которые должны быть постоянно включены.

Тип напряжения

Большинство бытовых агрегатов потребляют 1-фазное 220 В. Но встречаются и такие, которым необходимо 3 ф. Это нужно учесть, если они также постоянно используются. Но такие изделия встречаются довольно редко.

Мощность источника

По примерным оценкам специалистов, нужно ориентироваться по максимуму на 20 кВт. Для загородного дома (если это не дворец, напичканный различными устройствами) вполне достаточно. Но это для варианта «все включено». Возможно, хватит агрегата и на 4 кВт. Для примера – если одновременно будут работать котел (вместе с насосом), холодильник и телевизор + освещение, то понадобится не более 2 – 2,5 кВт. Если система водоснабжения автономная, то периодически будет включаться насосная станция. Ее мощность также нужно учесть.

Кроме того, необходимо принять во внимание, что некоторые бытовые приборы характеризуются большим пусковым током. Например, у электромясорубки он превышает номинальное значение в 6 – 7 раз. Кроме того, должен быть и расчет на перспективу. Возможно, что-то будет приобретено еще, и также с обязательным постоянным включением. Необходимо сделать и «запас» для самого генератора, так как он не должен работать на пределе. Оптимальная нагруженность – не более 80%.

Подведем итог. Как видим, нюансов довольно много. Поэтому следует определить все «изделия» (включая и приборы освещения на прилегающей территории, автоматику, сигнализацию и тому подобное), которые должны быть в любое время обеспечены бесперебойным питанием и посчитать их совокупную мощность. Полученную величину нужно умножить на 1,5. Вот по такому параметру и подбирать энергоустановку.

Вид топлива

Это может быть газ, дизельное топливо (соляра), бензин. Каждый определяет сам, с чем ему удобнее (и дешевле) работать.

Место установки

Оно определяет как габариты источника питания, так и его конструктивные особенности. Например, дизель больше дымит, поэтому необходима качественная «вытяжка». Агрегаты без кожуха – «шумные», следовательно, они более подходят для размещения в хозпостройках (пристройках).

Если предусмотрена установка резервного агрегата на улице, то нужно обратить внимание на способ его запуска (ручной или автоматический, от АКБ).

Особенности источников резервного питания

Газогенераторы

Если дом газифицирован, то это наиболее оптимальный вариант. Топливо для такого устройства самое дешевое. Мощность большинства таких изделий начинается от 7 кВт, что вполне достаточно для загородного дома с периодическим пропаданием напряжения в сети.

Примерная стоимость – 180 000 рублей. Но если учесть, сколько будет сэкономлено на топливе (по сравнению с бензином или солярой) за весь период эксплуатации, то цена вполне приемлемая. Кроме того, почти отсутствуют вредные выхлопы.

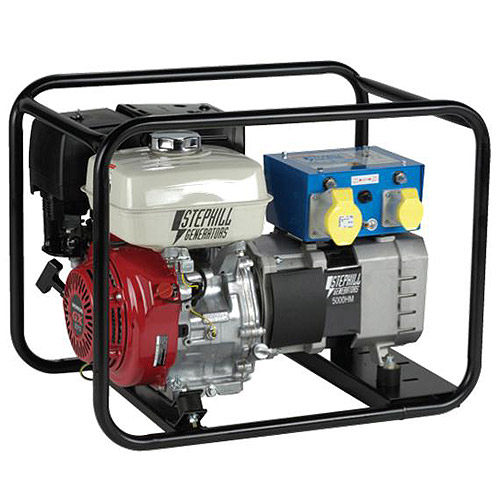

Бензогенераторы

Наиболее распространенный тип устройств для резервного эл/питания. Отчасти это потому, что мы лучше разбираемся именно в таких двигателях, чем в дизельных. Ведь многие собственники загородных домов имеют личный автомобиль, следовательно, хотя бы общее понятие о принципе работы есть. К тому же они проще в обслуживании.

Дизельные агрегаты

Под этим наименованием подразумевается несколько разновидностей подобной «техники» — дизель-генераторы, дизельные станции и так далее. Неоспоримое достоинство – возможность длительной (без остановок) эксплуатации. Кроме того, нет паров бензина, которые требуют принятия особых мер по пожарной безопасности.

Мы привели только наиболее распространенные устройства для организации резервирования. Но есть и ряд других, которые хотя и применяются реже, но тоже достойны внимания. Например, ИБП, солнечные батареи, системы на инверторах.

Вывод

Практика показывает, что независимо от способа решения проблемы резервирования системы электроснабжения, необходимо все-таки иметь запасной генератор. По отзывам большинства собственников загородных домов, более удобными как с точки зрения эксплуатации, так и ремонта являются агрегаты бензиновые. Например, их всегда можно дозаправить прямо из бака автомобиля.

Решая вопрос организации резервного электроснабжения, не стоит руководствоваться чьим-то мнением, ориентироваться на друзей или соседей. Главный «подсказчик» – собственный дом и находящееся в нем имущество (в первую очередь, технические устройства и расположение осветительных приборов). Они и определяют целесообразность приобретения того или иного агрегата.

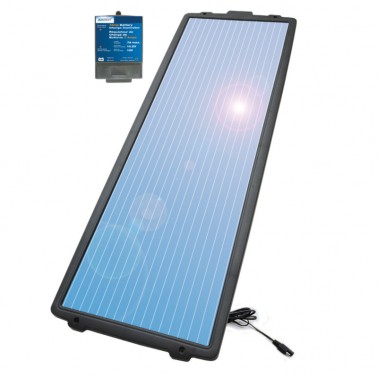

Нужно учесть, что ИБП, солнечные батареи имеют ограниченное применение как по времени, так и по подключаемым устройствам (схемам). В их комплект входят АКБ, а они требуют постоянного внимания (контроль состояния, подзарядка). Кроме того, современные батареи (в отличие от «старых» моделей, в которых можно было заменять отдельные банки) ремонту не подлежат.

При наличии средств целесообразно смонтировать более сложную, но надежную комбинированную схему резервирования. Например, включение аварийного питания от ИБП с последующим автоматическим запуском дизеля. Это более затратно, зато перебои в электроснабжении исключены.

Во время проживания вне больших городов собственники домов часто сталкиваются с проблемой перебоев в электроснабжении. Это бывает по многим причинам, например, из-за износа линий электропередач, погодных условий или неправильного разделения нагрузки. Чаще всего для решения этих проблем устанавливается резервное питание частного дома, которое бывает нескольких типов и решает различные задачи. В данной статье рассмотрены виды ИБП, какой резервный источник выбрать, и какими характеристиками обладает АКБ.

Источник бесперебойного питания

Для обеспечения снабжения электрическим током жилого помещения без перерыва существует несколько видов ИБП, которые классифицируются по исполняемым функциям. К ним относятся:

Комплекс агрегатов, призванных подключаться автоматически при нарушении снабжения сетевой электроэнергии. Во время аварийных ситуаций автоматика самостоятельно принимает решение и подключает резервный источник питания, снабжающий дом и основные бытовые приборы. При этом сетевая линия отключается до момента возникновения подачи энергии;
Постоянный источник электроснабжения. Эти приборы призваны обеспечивать постоянное снабжение электричеством жилой дом, что создает независимую от центральной линии систему, которая способна генерировать и накапливать энергию, используя аккумуляторы.

В обеих указанных выше системах имеется аккумуляторная батарея, которая является неотъемлемой их частью и используется в качестве накопителя и хранилища тока.

Также ИБП можно классифицировать, основываясь на принципе генерации электричества. В каждом из агрегатов есть свой источник питания: в первом случае это АКБ, которая накапливает ток во время работы приборов от центральной сети, а во втором – в качестве генерирующей силовой установки могут выступать солнечные батареи, бензиновый или дизельный генератор или ветряк . Подобная система особенно выгодна в отдаленных участках, при отсутствии поблизости центрального снабжения электричеством.

Виды АКБ для источника бесперебойного питания

Аккумуляторы для дома, используемые как резервное электроснабжение или в качестве основной коммуникации с альтернативным источником питания, в зависимости от своей конструкции бывают нескольких видов:

Свинцово-кислотные АКБ – это блоки, в которых электролит расположен внутри металлической сетки, между которыми находятся синтетические волокна, пропитанные жидкостью. Данные батареи широко используются для источников бесперебойного питания, так как быстро заряжаются и выдают большее количество энергии. Но в связи с тем, что структура свинцовых пластин пористая, срок службы подобных деталей весьма ограничен и составляет не более пяти лет;
Гелиевые аккумуляторы – это сложно устроенный агрегат, накапливающий и отдающий электрический ток, внутри которого вместо жидкого электролита расположен пропитанный гель. Он контактирует со стержнем, возникает электрохимическая реакция, но, благодаря свойствам геля, побочного эффекта в виде газа не возникает, поэтому эти батареи изготавливаются в герметичном корпусе.

Таким образом, исходя из физико-химических свойств перечисленных АКБ, можно сделать вывод, что резервное электроснабжение лучше устраивать, используя гелиевые батареи, так как они обладают глубоким разрядом, что очень важно при необходимости обеспечить электричеством частный дом во время отключения основной линии. А для организации источника бесперебойного питания по альтернативной схеме лучше подходит АКБ, созданный по свинцово-кислотной технологии.

Важно! В обоих типах батарей, так как выделения газа являются минимальными, корпус изготавливается герметичным, и обслужить его не получится. После выработки своего ресурса изделие подлежит утилизации согласно техническим требованиям.

Многие собственники индивидуального жилья, выбирая аккумуляторы для дома, используемые при отключении электричества, в целях экономии пытаются заменить более дорогие гелиевые или свинцово-кислотные АКБ простыми батареями с жидким электролитом, которые предназначены для автомобилей. Конечно, их стоимость значительно ниже, но и функции, которые они выполняют, отличаются. Данный агрегат предназначен для максимальной выдачи тока определенного номинала и мощности, чтобы раскрутить стартер двигателя и выполнить его запуск. Он обладает хорошими характеристиками по короткому импульсу, но для длительной работы не подходит, так как быстро разряжается. К тому же его подзарядка занимает значительно больше времени, чем гелиевые или свинцово-химические АКБ.

Резервное электроснабжение: принцип работы

Энергоснабжение частного дома может осуществляться несколькими способами. В первую очередь, это сетевая линия, подающая электричество, генерируемое городской станцией. Преимуществом данной системы является то, что ток, поставляемый от организации, имеет хорошие характеристики, большую мощность и устойчивые показатели. К тому же собственнику жилья нет необходимости следить за электрооборудованием, все обслуживание системы проводят электроэнергетики со специализированной организации.

Также нередко применяется индивидуальное снабжение электроэнергией с применением альтернативных источников питания, таких как солнечные батареи или генераторы. Преимущества данной системы – это ее независимость от сетевой организации и бесперебойное снабжение током жилого помещения. Но для устройства подобной схемы понадобятся определенные знания и опыт, поэтому при планировании обеспечения дачи или частного дома электричеством именно от независимого источника стоит обратиться к квалифицированным специалистам.

Не важно, какой вид энергоснабжения выбран, обязательно нужно предусмотреть резервное питание для частного дома. Эта система позволяет организовать данный тип коммуникации таким образом, что даже во время отключения основной линии электропередачи или возникновения аварийной ситуации вместо генератора включается аккумулятор, который на протяжении некоторого времени позволяет пользоваться электричеством для поддержания хотя бы минимального комфорта и работы основных бытовых приборов. В каждой из систем предусмотрен свой тип АКБ, в зависимости от решаемой задачи.

Принцип работы резервного питания весьма прост: он заключается в непрерывном накоплении тока в емкости аккумулятора при рабочей сети. То есть в системе имеется зарядное устройство, которое подключено к АКБ и общей линии. Во время отключения тока происходит обратная реакция, и накопленная энергия устремляется на потребителя, после возникновения подачи электричества все процессы возвращаются в исходный вариант.

Аккумулятор для частного дома: схемы подключения

Резервное электроснабжения для загородного дома с использованием аккумулятора может монтироваться по двум основным схемам:

Последовательное соединение АКБ. При этом напряжение будет увеличиваться кратно, например, при использовании батареи номиналом 12В два последовательно соединенных изделия образуют сеть, равную 24В, чем больше аккумуляторов, тем выше этот показатель;
Параллельная схема. В данном случае кратно увеличивается не напряжение, а сила тока, при этом мощность остается равной 12 Вольт, не зависимо от количества приборов.

Схему подключения необходимо применять в зависимости от расчета потребляемой энергии на бытовые приборы и в соответствии с нужным напряжением.

Технические характеристики АКБ для дома

Многие производители предлагают батареи с индивидуальными показателями, но большинство из них относительно схожи и имеют следующие характеристики:

Рабочее напряжение номиналом 12 Вольт. Это средний показатель наиболее распространённых изделий; бывают АКБ и 24 Вольта, но используются они весьма редко;
Емкость батареи для резервирования электроэнергии бывает разной: от 50 до 500 А/час. При необходимости больших объемов питания такие АКБ можно соединить в параллельную схему. Определить номинальную емкость изделия можно по весу: чем он выше, тем больше в детали свинцовых пластин, соответственно, и электрически заряженного материала намного больше;
Габариты и корпус. В большинстве моделей в качестве оболочки используется герметично запаянный пластик, который хорошо переносит перепады температур и не боится влаги, а также окисления внутренней среды;
Максимальный цикл заряда и разряда детали. В зависимости от емкости и устройства АКБ, она бывает от 50 до 250 циклов. Выбирать батарею для использования в бесперебойном электропитании необходимо, учитывая этот параметр, так как чем выше данный показатель, тем дороже будет АКБ.

Это основные характеристики, которые присущи большинству моделей аккумуляторов, используемых в качестве накопителя энергии в системах бесперебойного или аварийного электроснабжения.

Техника безопасности при эксплуатации АКБ

Дача является местом временного пребывания, поэтому при организации электроснабжения с использованием аккумуляторов, не зависимо от их вида, необходимо соблюдать основные правила техники безопасности при монтаже и эксплуатации, чтобы в момент отсутствия собственника в жилом помещении не возникло аварийных ситуаций.

В первую очередь, это обеспечение хорошей циркуляции воздушных масс в технической комнате, в которой расположены батареи. Так как побочным эффектом зарядки АКБ является образование вредного для человека газа в момент закипания электролита, его скопление может привести к отравлению или аллергической реакции. Поэтому для качественного проветривания помещение нужно оборудовать приточной и вытяжной вентиляцией, желательно работающей в автоматическом режиме.

Необходима установка термостатического датчика, отключающего питание зарядного устройства. Это необходимо для предотвращения вздутия или разрыва АКБ во время достижения им максимальной емкости.

Нужно периодически замерять рабочие параметры батареи, используя мультиметр или другое оборудование. Если технические характеристики в процессе эксплуатации значительно упали, то деталь необходимо заменить и провести точную диагностику всей системы для выяснения причины.

Запрещается использовать в резервном или автономном энергоснабжении автомобильные аккумуляторы с жидким электролитом. Так как они обладают низким ресурсом с точки зрения цикла подзарядки, который равен не более 50 раз, то срок их службы в данной системе составит не больше 6 месяцев.

Таким образом, при правильном выборе и грамотной эксплуатации аккумулятора для резервного питания частного дома оборудование прослужит вес срок, заявленный производителем, и не доставит проблем собственнику жилого помещения.

Видео

Владельцы коттеджей и дач нередко сталкиваются со сбоями в электропитании. Решить эту проблему помогут системы резервного электроснабжения загородного дома. Они защитят от остановки работы и поломки высокотехнологичное оборудование, бытовую технику и любые электроприборы.

Резервные источники питания для коттеджа

Сегодня в качестве системы резервного электроснабжения загородного дома используют станции бесперебойного питания на аккумуляторах, бензиновые, ветряные и дизельные генераторы.

Бесперебойные системы на базе инверторов Bineos считаются универсальным оборудованием. Такое резервное питание коттеджа работает по схеме «включи и забудь».

Преимущества аккумуляторов при резервном электроснабжении дома

Обеспечивают стабильную подачу электричества.
При сбоях в подаче электропитания автоматически включаются всего за 10 мс.
Работают бесшумно.
При желании владельцы загородных домов всегда могут подключить дополнительные АКБ, которые увеличат время резервного питания для коттеджа.
Не требуют расходов на обслуживание.
Отличаются высокой надёжностью.
Не выделяют вредных веществ, поэтому их можно устанавливать в любом помещении.

Недостатки дизельных и бензиновых генераторов для дома

Бензиновые модели имеют небольшую мощность. В результате количество приборов, которые способен выдержать такой агрегат, является минимальным. Еще один минус – проблемы при перегреве двигателя. Бензиновые генераторы для коттеджа имеют небольшой срок беспрерывной работы.

Дизельные устройства достаточно шумные, поэтому их установка в доме и зонах отдыха не рекомендуется. Они отличаются высокой стоимостью и большими расходами на обслуживание. Зимой запустить генератор, работающий на дизеле, очень сложно, так как топливо загустевает.

Компания «Свет ON» предлагает резервное электроснабжение и бесперебойное питание дома посредством инвертора и АКБ, который является более выгодным и надёжным приобретением, чем обычный генератор для дачи!

Обзор может оказаться полезным всякого рода дачникам и пользователям загородных домов (а может и не только загородных), в местах с частым отключением электричества…

Вместо предисловия (можно пропустить нетерпеливым - многА буковок )

Дополнительная информация

Уже несколько лет переехал жить на дачу (просто нравится), и столкнулся с проблемой периодического отключения электричества. Причины выдвигались разнообразные и нехватка мощности трансформатора в СНТ (выбивало) и разнообразные работы и т.п.
Понятно что меня эти проблемки не радовали, особенно если учитывать, что как у большинства дачников вода у меня из скважины, и при отключении электроэнергии ее просто нет:(Ну и в холодное время года может и котел отключаться без электропитания, надоели эти все фонарики/свечки…
Стал искать варианты решения этой проблемы.
Первые варианты были установка солнечных батарей/ветряков (собирал инфу)… Но весьма отпугнула цена + окупаемость данного предприятия. Вернее сказать подобное решение актуально не имеющим доступа к сетевой электроэнергии СОВСЕМ, при этом расходы имеют смысл, как соизмеримые с подключением к сетевым источникам. В моем случае- регулярные отключения по несколько часов, это получалось слишком дорого и нерентабельно.
Вариант с бензо и дизель генераторами рассматривался (большинство соседей используют подобный вариант), но имеет ряд минусов, в сравнении с родившейся идеей, использовать только«часть» от системы питания дома солнечной энергией! Ну т.е. использовать вместо солнечных батарей имеющуюся сеть 220в для заряда аккумуляторов, и расходовать заряд в отсутствие основной от аккумуляторов.
Ну короче конечный вариант схемы получился совсем далекий от схемы питания солнечной энергией:) Но зато ГОРАЗДО дешевле и проще, причем дешевле даже бензо и дизель генераторов

Схема успешно отработала один год!
Элементы схемы, это
Инвертор с UPS и контролем/зарядкой внешней батареи (в моем случае инвертор 1500Вт (пик 3000Вт) - в некоторых китайских источниках фигурировала цифра 3000вт пиковой нагрузки до 4 минут, не проверял не знаю:)

Ниже на фото инвертор на 2000Вт (куплен соседу)

По идее каждый сам выбирает по своей нагрузке мощность, я отталкивался от среднемесячного потребления пересчитанного с учетом возможного пика в момент запуска двигателя насоса. Нужно иметь ввиду, что ВСЕ электропотребители запитывать нет смысла, т.к. пару часов можно спокойно потерпеть отсутствие нагрева воды нагревателями, стиралку, холодильник (он практически за день не оттает)
Чем меньше суммарная мощность, тем меньшей мощности требуется инвертор и меньшей емкости аккумулятор (на то же время работы) - это РЕАЛЬНО позволяет значительно уменьшить затраты на создание аварийного питания.
Далее, в моем случае инвертор с модифицированной синусоидой (он дешевле). В случае использования (например) котлов для обогрева и др. устройств требующих ЧИСТОЙ синусоиды для насосов, а так же при подключении холодильника и т.п. устройств необходимо выбирать инвертор несколько более дорогой, выдающий «Чистую синусоиду» (не забывая про функции UPS и заряда, если Вас интересует АВТОМАТИЧЕСКИЙ переход на аварийное питание и обратно).
Например
Насос на скважину у меня тоже «любит» чистую синусоиду, но я исходил из того, что он у меня с гидроаккумулятором (баком на 24л), и включения кратковременные. За это время насос не успевает нагреваться и уходить в защиту (к слову сказать тепловая защита вроде на всех сейчас установлена). На практике один раз насос отрубился в защиту, когда летом насос стоял постоянно включенным (поливался огород) и жена не заметила что включилось аварийное питание:) Сколько времени он проработал до срабатывания защиты неизвестно:)
Аккумулятор автомобильный (я покупал с запасом - на 190 А*ч).

Как оказалось, для меня, эта емкость оказалась слишком избыточной - в реале, практически за часов 5 работы от аккумулятора, показания встроенного измерителя напряжения аккумулятора не изменились заметно. При этом было включено освещение в паре комнат, уличное и два телевизора на 24" и 38", ноутбук 17", (по необходимости вода) и возможно еще что-то… + вполне можно было подрабатывать различным ручным электроинструментом (по необходимости).
Покупать специальные аккумуляторы (будь то тяговые или гель) я решил нецелесообразным, т.к. инвертор имеет контроль заряда аккумулятора, и в отличие от «солнечных технологий» не вырабатывает его ниже «нормального его разряда».

Для более оптимального подключения я разделил всю электропроводку дачи на две части (в электрической коробке):
-Одна часть идет напрямую от сети, и не резервируется аварийным источником - электронагреватели воды, стиралка, холодильник и прочие достаточно энергоемкие потребители, без которых можно легко «прожить» несколько часов.
-вторая часть подключена с коробки через кабель на обычную вилку, чтобы при необходимости ее можно было включить в имеющуюся рядом розетку (при этом из схемы легко исключается инвертор и аккумулятор), это может понадобиться, например, при выходе из строя инвертора, аккумулятора или для их обслуживания.
В тоже время инвертор на выходе уже имеет предустановленную розетку стандартную, к которой и подключается вилка с потребителями требующими резервного питания.
У меня это получилось примерно так.

Нужно иметь ввиду (на уме) некоторую технику безопасности при выборе места размещения и монтаже (не совсем как у меня - делалось скорее для тестирования, но пока так и осталось, как говорят нет ничего более постоянного, чем «временное»:))

Схема срабатывает при отключении 220в (или изменении параметров выше/ниже допустимых) - переключается на питание от аккумулятора, при этом слышен небольшой шум от вентилятора охлаждения инвертора (зависит от кол-ва потребителей подключенных в данный момент) и светится индикация на передней панели инвертора. При появлении сети происходит обратное переключение на сеть 220 и повышается шум вентилятора, на время подзаряда аккумулятора. Практически толчков в доме не заметно, никакого дискомфорта от пропадания сети я не испытываю и даже не могу сразу сказать (когда соседи по тлф звонят спрашивают) - есть ли «свет» или нету:)

Размещение синусоид и пр. технических нюансов в данном обзоре считаю необязательным, поэтому приведу фото внутренностей инвертора (для ликбеза и маньякам страждующим расчлененки)

Сравнение «моей» схемы резервного питания с подобными на бензине и дизель генераторах:
+ меньшая стоимость
+ нет шума
+ нет запаха
+ автоматический переход на резервное питание
+ нет проблем при запуске ни летом ни зимой (особенно актуально при запуске женой)
+ нет необходимости в отдельном месте для хранения (на веранде занимает одну полку)
+ нет необходимости закупать, привозить, хранить топливо

Ограниченное время непрерывной работы

± Спорные пункты, это переделка проводки и отключение некоторых потребителей, т.к. можно подключить ВСЕХ и ничего не переделывать, но необходимость более мощного инвертора (возможно с «чистым» синусом), мощного аккумулятора (скорее всего использование двух последовательно и инвертора на 24в, для уменьшения токов по низковольтным цепям)

Вывод: Вполне рабочая схема, я (и жена) по крайней мере довольны вполне.

UPD.
Через некоторое время после написания и опубликования этого обзора произошло несколько событий или новостей, как бы лучше выразиться:) Решил дописать в этот обзор, т.к. не знаю как тут делают в подобных случаях обычно:)

1. В результате некоторых истязаний над инвертором удалось его «спалить»:) Нет смысла описывать КАК и СКОЛЬКО мы ему дали… но он держался стойко:) Было включено освещение, тв, ноут, насос включался регулярно на 800 Вт рабочего (пусковой значительно выше)+ добавили электрокамин на кВт полтора- два (сейчас трудно сказать в каком режиме его включали в тот момент), при этом напряжение сети «гуляло» до 120 и подымалось выше 220 заметно довольно регулярно, были проблемы на новый год на дачах…
Короче, как оказалось сам инвертор выжил, сгорели контакты реле коммутирующего. Была произведена замена на иное (к сожалению не сфотографировал модель), т.к. вариантов на радиорынке было немного на близкий ток с коммутацией по двум контактам.

Схему смог найти только ПОДОБНОГО устройства, если необходимо, то ее тоже могу вкачать.

Ну и кроме всего вышеописанного… Производитель предложил разместить ссылку прямо на него. У него появился , который начинает работать с отправкой для РОЗНИЧНОЙ продажи подобного инвертора, и целого ряда других и прочей электроники! Я думаю многих может заинтересовать ресурс для ознакомления по крайней мере. Весьма отзывчивая поддержка, я бы сказал даже несколько навязчивая, но посмотреть есть на что:) Тем более раз обещают отправку в Россию.
Я надеюсь это не противоречит «местным правилам»:)

Планирую купить +131 Добавить в избранное Обзор понравился +76 +182

Отключения электроснабжения в наших электросетях, к сожалению, явление частое, особенно за городом. Отключения обычно длятся от нескольких минут до нескольких часов. При авариях в электросетях вы можете остаться без электроэнергии несколько дней.

Обычно для обеспечения электроэнергией потребителей в доме используются бензиновые или дизельные электрогенераторы. Однако их применение ограничено — их нельзя поставить в квартиру, для них нужно специальное, хорошо проветриваемое место. Шум и выхлопные газы от их работы могут быть препятствием применения генераторам — ни вам, ни вашим соседям шум и вонь вряд ли понравятся. Топливо для них тоже надо где-то хранить — а это сразу вызывает вопросы по пожаробезопасности.

Мы установили сотни таких резервных систем

Поэтому более правильным решением будет установка инверторно-аккумуляторной резервной системы электроснабжения. Такая система обеспечит надежную и бесперебойную работу потребителей в вашем доме, включая системы охранной и пожарной сигнализации, системы связи, системы отопления и другую ответственную нагрузку. обеспечит электричеством ваш дом, офис, магазин, может использоваться как источник питания для мобильных электропотребителей. Ограничений по применению такой системы бесперебойного электроснабжения практически нет — вы можете установить ее в доме или квартире, и она практически не требует обслуживания.

Преимущества инверторно-аккумуляторной системы резервного электроснабжения

Сравнение ИАС с традиционным решением в виде электрогенератора приведено в статье в нашей Библиотеке «ИАС vs. ДГУ — что выбрать? «.

Защита от перебоев в подаче электроэнергии
Во время пропадания напряжения в сети электроснабжения, блок бесперебойного питания (ББП) автоматически в течение нескольких миллисекунд переключается на работу от аккумуляторной батареи. При появлении на входе ББП напряжения переменного тока, преобразователь автоматически переключает нагрузку на сеть и одновременно начинает подзаряд аккумуляторной батареи. Многие ББП обеспечивают многоуровневый режим заряда АБ, что позволяет заряжать батарею на 100%, повышает эффективность зарядного устройства и срок службы практически всех видов аккумуляторов.
Независимость от наличия электроэнергии в сети общего пользования
Инверторно-аккумуляторная система резервного электроснабжения позволить вам быть уверенным в том, что у вас будет электроэнергия даже во время перебоев в электроснабжении.
Защита электронного оборудования и чувствительной бытовой нагрузки

Если напряжение в вашей электросети неудовлетворительного качества, есть перенапряжения, просадки, перекос фаз, то вам просто необходима резервная инверторно-аккумуляторная система. При отклонении параметров входного напряжения от заданных, ББП переключится на работу через преобразователь и обеспечит устойчивое энергоснабжение с высокими параметрами электроэнергии. Это защитит вашу ответственную и чувствительную нагрузку от скачков напряжения и предотвратит выход ее из строя.
Пусковые токи
Большинство современных инверторов выдерживают кратковременные перегрузки (от 2 до 5 раз), что позволяет обеспечить запуск сравнимых по мощности электромоторов (холодильники, насосы и т.п.).
Отсутствие необходимости механического ремонта
Цифровые технологи практически исключают применение механических элементов. По сравнению с генератором, в преобразователе меньше деталей, которые могут выйти из строя. Преобразователь не требует текущего технического обслуживания.
Отсутствие шума во время работы
Возможно, Вы не хотите, чтобы генератор во время своей работы будил всю округу. Возможно, Вы просто устали от шума генератора. Инверторно-аккумуляторная система работает практически бесшумно. Генератор возможно включить в систему, если перерывы в электроснабжении превышают несколько часов. См. .
Экологическая чистота
Если Вы используете инвертор вместо генератора, то сохраняете окружающую среду от разрушения и загрязнения.
Продление срока службы Вашего генератора
При небольшой загрузке генератор работает в режиме, не только с повышенным удельным потреблением топлива, но и способствующем его быстрому износу. Генератор рассчитан для работы с нагрузкой не ниже определенного уровня. Если нагрузка ниже этого уровня, то появляется нагар на клапанах, что значительно уменьшает ресурс работы генератора. Вместо того чтобы запускать генератор для просмотра телевизора или для питания дежурного освещения, используйте инверторно-аккумуляторную систему, а генератор включайте, когда действительно понадобится его мощность.
Экономия топлива
Ваш генератор и при больших, и при малых нагрузках потребляет почти одинаковое количество топлива. Поэтому желательно загружать генератор примерно на 80% от его номинальной мощности. Если вы будете нагружать его меньше, это приведет к повышенному расходу топлива. Если больше — к перегреву и снижению срока службы генератора. Продвинутые инверторные системы могут перераспределять мощность генератора между питанием нагрузки и зарядом аккумуляторов и поддерживать его загрузку на оптимальном уровне. Если вы имеете такой преобразователь, вы можете сократить количество поездок за топливом. Кроме того, ваш генератор прослужит намного дольше.
Точный расход энергии аккумулятора
Современные инверторы отслеживают наличие нагрузки, и, когда нет необходимости в электроэнергии, переключаются на режим ожидания, при котором потребляют минимальный ток. Если включаются электроприборы, преобразователь определяет это и немедленно включается. Другими словами, если у вас установлен такой преобразователь, вы можете включить его и забыть о нём. Отключать его нужно только если вы покидаете дом действительно надолго (более нескольких недель).

Инверторно-аккумуляторная система полностью адаптирована для работы с альтернативными источниками энергии (солнечными батареями , малыми ветроэлектростанциями и микроГЭС). Просто добавьте возобновляемый источник энергии и соответствующий ему контроллер заряда — и вы получите полностью автономную экологически чистую систему электроснабжения вашего дома или объекта.

Если в ваших электросетях бывают перебои с электроснабжением, колебания напряжения или других параметров электросети, не удовлетворяющих требованиям нагрузки — вам необходима современная система с блоком бесперебойного питания (ББП). Мы установили много таких систем резервного электропитания, некоторые примеры вы можете посмотреть в разделе «Наши установки «

Из чего состоит инверторно-аккумуляторная резервная система электроснабжения?

ИНВЕРТОР преобразует постоянный ток от аккумуляторов в переменный 220 В частотой 50 герц. Инвертор — это ядро резервной системы электроснабжения, которая обычно состоит из:

инвертора, преобразующего постоянный ток от АБ в переменный напряжением 220В
аккумуляторной батареи (АБ), которая подзаряжается во время наличия электроэнергии от внешнего источника
зарядного устройства, обеспечивающего многостадийный качественный заряд аккумуляторов
контроллера (обычно контроллер встроен в блок бесперебойного питания) , который следит за зарядом и разрядом АБ, а также за напряжением во внешней сети. Если качество (величина напряжения и частота) выходит за допустимые пределы или напряжение пропадает, контроллер дает команду системе переключиться на питание от АБ через инвертор.

Есть 2 типа систем резервного электропитания — с трансферным реле и on-line системы. В первых, если есть сетевое напряжение, ББП пропускает имеющееся напряжение электросети на нагрузку и одновременно подзаряжает аккумуляторы встроенным зарядным устройством. Некоторые ББП могут также стабилизировать выходное напряжение при колебаниях входного напряжения переменного тока. Однако, если колебания сильные, то лучше использовать специальный стабилизатор на входе системы — это обеспечит лучшие параметры выходного напряжения, потому что обычно встроенные в ББП стабилизаторы имеют только грубую стабилизацию напряжения с большим шагом стабилизации.

В момент пропадания электричества система практически мгновенно переключается на работу от аккумуляторов и преобразует их энергию в переменный ток стабилизированного напряжения 220 В частотой 50 Гц. При появлении электричества система, проанализировав качество поступающего напряжения, автоматически переходит в режим заряда или продолжает работать в режиме преобразования (если параметры сети не соответствуют установленным) до восстановления нормального напряжения.

Если качество сети очень плохое , то лучше применять online систему резервного бесперебойного электроснабжения. В online системах инвертор всегда включен, и именно он обеспечивает качественную электроэнергию для потребителей. Сеть же используется только для заряда аккумуляторов. Такие системы обычно несколько дороже, и режимы работы аккумуляторов в них более тяжелые, но их нужно применять, если напряжение от сети невозможно исправить стабилизатором, или оно имеет сильные искажения — к сожалению, в наших сельских сетях это не редкость.

Большинство инверторов могут выдерживать кратковременные перегрузки, что позволяет запускать электромоторы (холодильников, насосов и другого оборудования).

Как подобрать комплект для ИАС и где купить?

«Ваш Солнечный Дом» предлагает Вам системы бесперебойного питания с использованием лучших разработок отечественных и зарубежных производителей.

Мы поставляем и устанавливаем системы только с качественным оборудованием. На выходе инверторов — чистая синусоида. Система с синусоидальной формой выходного напряжения применяется там, где потребители (нагрузка) чувствительны к форме питающего напряжения. Например, некоторые электродвигатели, а также трансформаторы и другая индуктивная нагрузка, перегреваются и отдают меньшую мощность при питании их несинусоидальным током.

Мы предлагаем Вам системы с выходной мощностью от 0,5 до 72 кВт на базе блоков бесперебойного питания различных производителей. Для обеспечения надежного электроснабжения рекомендуется применять ББП Studer Xtender , SMA , Schnider Electric и Outback Power , МАП Энергия . Подробное описание этих устройств с указанием технических характеристик и предпочтительных вариантов применения вы можете посмотреть в разделе «Инверторы» нашего сайта и в нашем . Такие системы обеспечивают высокую надежность электроснабжения при отличном качестве электроэнергии.

Системы обычно комплектуются . Практически все ББП перечисленных выше производителей имеют мощное многостадийное встроенное зарядное устройство, которое заряжает аккумуляторы с наибольшей эффективностью и КПД. Если мощности встроенного зарядного устройства не хватает, или в системе используется инвертор без встроенного зарядного устройства, можно дополнять систему специальным зарядным устройством большой мощности (с зарядным током от 20 до 250 А), что позволит увеличить емкость аккумуляторов до необходимой.

В ряде инверторов ( , SE XW/SW, SMA , Гибрид/Dominator) есть режим поддержки сети или генератора. Такой режим необходим, если есть ограничение на подключенную установленную мощность сети (например, подключенная мощность сети составляет 5 кВт, а пиковая мощность вашего оборудования в доме — 15 кВт). При этом в моменты пиковой нагрузки инвертор может или переключаться на питание от аккумуляторов (инверторы Outback, и другие ), или (инверторы Studer , SE , Rich Electric и SMA). В этом случае аккумуляторная батарея может заряжаться в ночные часы или часы минимальной нагрузки, а в пиковые часы питать нагрузку от инвертора или от сети и инвертора одновременно. При этом мощность подключенной нагрузки определяется мощностью инверторов (от одного до трех параллельно подключенных и синхронизированных между собой в однофазной системе, или от 3 до 9 — в трехфазной системе). Можно задать время, в которое аккумуляторы будут заряжаться, например в ночное время, когда электроэнергия может быть дешевле.

В «продвинутых» инверторах есть еще ряд других полезных режимов (например, спящий режим, режим частичной работы инвертора и т.д.). Такие инверторы могут синхронизироваться по выходу, поэтому возможно легко наращивать мощность. Инверторы Studer , SMA и SE синхронизируются друг с другом без дополнительных блоков (обычно до 3-4 инверторов в однофазной системе, и до 9 в 3-фазной — уточняйте в описании на конкретный инвертор), для инверторов Outback дополнительно необходим модуль сопряжения — hub. Для ББП и необходимы специальные . Практически все модели работают с выносным блоком контроля и управления, через который производится мониторинг параметров инвертора и его настройка. Инверторы синхронизируются между собой только в топовой модели Доминатор.

Очень часто для обеспечения функционирования системы отопления, работающей на природном газе, сжиженном газе, солярке и т.п., требуется питать электрические циркуляционные насосы и систему управления котлом. В таких системах при пропадании напряжения в сети, прекращается и процесс отопления дома, даже если есть основное топливо (газ, дрова, солярки, пеллеты и т.п.). Поэтому для таких систем обязательно нужно применять хотя бы небольшие резервные блоки бесперебойного питания с аккумуляторами. Обычно, требуемая мощность электрической части таких отопительных систем не превышает 1-2 кВт. Если добавить питание дежурного освещения и другой жизненно необходимой нагрузки, то мощность инвертора должна составлять не менее 2-3 кВт. Инвертор должен быть обязательно с синусоидальной формой выходного напряжения, потому что циркуляционные насосы и управляющая электроника обычно «капризничают» при питании от несинусоидальных инверторов, а иногда и могут выйти из строя. Для таких небольших систем идеально подходят инверторы Must Power PV20 мощностью и . Мы скомплектовали для облегчения вашего выбора оборудования.

Для таких случаев, кроме инверторов со встроенным зарядным устройством, можно также применять схемы с отдельными инверторами и зарядными устройствами. При этом инвертор желательно должен иметь спящий режим и низкое потребление на холостом ходу, чтобы потреблять минимальное количество энергии, когда есть напряжение в сети. В таких системах можно применять инверторы мощностью от 0,3 кВт. В комплекте должно быть зарядное устройство, например Prosolar RD или UltiPower . Также, необходимо обеспечить автоматическое переключение на работу от инвертора при пропадании сети. См. различные
