Регулировка электронного зажигания на ваз 2106. Электронное зажигание: об установке и преимуществах. Поэтапная установка бесконтактного зажигания

В предлагаемой вашему вниманию статье мы еще раз поговорим о тюнинге силовой установки автомобилей, произведенных Волжским автозаводом. Он затрагивает систему зажигания, без преувеличения являющуюся одной из основных систем любого автомобиля. Мы предлагаем вам не только понять, что представляет бесконтактная система зажигания «ВАЗ 2106», но и ознакомиться с инструкцией по ее практической установке.

Преимущества бесконтактной системы зажигания

Подавляющее большинство «шестерок», выпущенных в 70-90-х годах прошлого столетия, оснащены системой зажигания механического типа, основным рабочим элементом которой служил кулачек. Однако любой механизм подвержен воздействию многочисленных внешних факторов: истирание, деформация, механические повреждения и т.д. Проблемы штатной системы зажигания создает, как правило, контактная группа прерывателя. Это и преждевременный износ кулачка прерывателя, ослабление пружины подвижного контакта, окисление и повышенная вибрация контактов, небольшой эксплуатационный срок опорного подшипника, обусловленный присутствием серьезных механических нагрузок.

Кроме того, этот тип зажигания предполагает регулярное проведение регулировок и технического обслуживания.

Главное преимущество данного решения заключается в том, что установка бесконтактного зажигания «ВАЗ 2106» предполагает функционирование фотоэлемента, то есть оптики. Благодаря этому фактору значительно облегчается запуск силового агрегата в условиях низких температур, поскольку бесконтактная система позволяет генерировать достаточно мощную искру и обеспечивает более точное размыкание цепи. К тому же, управление автомобилем с бесконтактной системой зажигания (далее по тексту БСЗ), не предполагает приобретение водителем специальных навыков и дополнительных знаний.

Приобретая БСЗ, следует учесть следующие моменты:

Соответствие модели трамблера мощности двигателя.

Наличие свечей зажигания, способных генерировать искру большой мощности, и комплекта проводов высокого напряжения.

Прежде чем мы поговорим об установке БСЗ на транспортное средство, разберем принципиальное устройство данной системы. Функцию прерывателя, размыкающего цепь низкого напряжения в механической системе зажигания, в БСЖ выполняет электронный коммутатор. Он замыкает (размыкает) цепь, запирая или отпирая выходной транзистор. Бесконтактная система не только повышает напряжение на электродах свечи, увеличивая энергию искрового разряда, но и сохраняет его (напряжения) уровень даже на малых оборотах силовой установки, что значительно улучшает условия ее пуска.

Катушка зажигания, адаптированная к использованию в составе БСЗ преобразовывает прерывистый ток низкого напряжения (12 Вольт) в ток более высокого (до 20 киловольт) напряжения, что обуславливает наличие между электродами свечей, так называемого «пробоя воздушного зазора».

Установка бесконтактного зажигания на «ВАЗ 2106»

Процесс установки БСЗ включает выполнение следующих мероприятий:

Демонтируем старую крышку трамблера и штатные провода высоковольтного напряжения.

При помощи стартера устанавливаем бегунок в положение, соответствующее верхней мертвой точке первого цилиндра.

Проверяем расположение клемм катушки.

Высоковольтный провод катушки вставляем в трамблер.

Провода коричневого и зеленого цвета, оставшиеся от штатного трамблера, подсоединяем к катушке. С клеммой, маркированной «Б», соединяем зеленый и синий с полоской провода, а с клеммой, маркированной «Л», соединяем провода сиреневого и коричневого цвета.

Устанавливаем на штатное место новый трамблер и устанавливаем бегунок в первоначальное положение.

Совмещаем метки, нанесенные на трамблере и блоке цилиндров.

Производим полную замену свечей зажигания.

Устанавливаем крышку трамблера и подключаем высоковольтные провода в соответствии со схемой очередности работы цилиндров.

Подключаем провода к контактам свечей зажигания.

Центральный провод катушки зажигания стыкуем с соответствующим контактом крышки трамблера.

Установка бесконтактного зажигания на «ВАЗ 2106» завершена.

Финальным аккордом процесса установки БСЗ служит регулировка зажигания, включающая в себя следующие технологические операции:

Регулировка величины угла между контактами, находящимися в замкнутом состоянии.

Корректировка величины угла опережения зажигания.

Контрольная проверка полученных результатов в процессе езды.

Основными показателями, которыми характеризуется правильно отрегулированная бесконтактная система зажигания «ВАЗ 2106», специалисты считают:

Четкая работа силового агрегата (отсутствие сбоев, ровный набор скорости без рывков и провалов, стабильность оборотов);- уменьшение шума работы двигателя;

Снижение расхода топлива.

VipWash.ru

Установка и подключение бесконтактного зажигания ВАЗ-2106

Практически каждый владелец так называемых классических автомобилей, к примеру, ВАЗ 2106 не удовлетворен системой зажигания, которую установил производитель. Чаще всего в таких моделях устанавливается контактная система, которая, разумеется, далека от совершенства. Неудовлетворенные водители ВАЗ-2106, ознакомившись с преимуществами бесконтактного зажигания, конечно, хотели бы сделать так называемый тюнинг для своего верного четырехколесного друга и желательно самостоятельно. Можно ли самостоятельно заняться установкой бесконтактного зажигания и как осуществить данное мероприятие? Попробуем поэтапно далее проанализировать в этой статье.

В чем преимущества бесконтактного зажигания

Многие владельцы авто перед установкой БСЗ раздумывают: а принесет ли такой тюнинг какие-либо преимущества или деньги будут выкинуты на ветер? Преимущества от использования данной системы довольно ощутимы, несмотря на то, что некоторую сумму денег автовладельцам придется выделить:

• расход топлива в несколько раз снижается;
• двигатель намного легче запускается даже в холодный период года;
• автомобиль стабильно работает на холостом ходу;
• если правильно отрегулировать комплектующие системы один раз, повторить этот процесс можно будет не скоро;
• автомобильные свечи прослужат более длительное время.

Решившись заменить систему зажигания, которую установил производитель на БСЗ, владельцы ВАЗ-2106 избавят себя от постоянных ремонтных работ.

Следовательно, не будет стоить вопрос, касающийся многочисленных неисправностей, которые часто себя проявляют из-за не совсем надежной заводской системы зажигания.

Из чего состоит БСЗ

Система БСЗ состоит из следующих компонентов:

1. Бесконтактного трамблера. Трамблер выступает в роли распределяющего датчика для всей бесконтактной системы зажигания.
2. Коммутатор. Основная функция данного элемента – прерывать электрическое поступление тока на катушке зажигания. Любой вид коммутатора способен отключить ток как при работающем двигателе, так и при выключенном зажигании.
3. Катушка, артикул которой 273705. Основная задача этого элемента – преобразовывать ток, величина которого не превышает 12 В. При помощи данного элемента величину низкого напряжения можно поднимать до 20 кВ.
4. Комплект проводов.
5. Набор свечей, с помощью которых будет подаваться искра в систему бесконтактного зажигания.

Какие инструменты и приспособления следует подготовить

Перед самостоятельным снятием заводского зажигания с ВАЗ-2106 и установкой БСЗ следует подготовить следующие инструменты и приспособления:

• ключи размером на 8,10,13;
• отвертку, лучше использовать крестообразную;
• дрель и сверла по металлу;
• 3-4 самореза.

Поэтапная установка бесконтактного зажигания

Заменить заводскую систему зажигания на бесконтактную процесс несложный, если выполнять его поэтапно:

1. В первую очередь нужно обесточить трамблер. Для этого просто следует отсоединить провода от крышки данного элемента и демонтировать их.
2. Далее нужно установить распределитель, вернее, его бегунок, перпендикулярно середине мотора. Для этого нужно будет несколько раз включить и выключить стартер. Перед тем как снимать распределитель, нужно обязательно отсоединить провод, который идет к нему от катушки.
3. Используя маркер яркого цвета, нужно сделать пометку правильного расположения трамблера на двигателе.

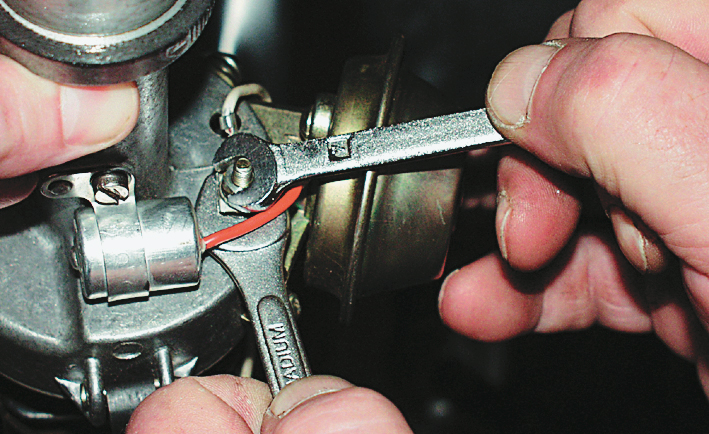

4. Используя ключ размером на 13, откручивается фиксатор, который соединяет провод с катушкой.
5. Чтобы вставить новый распределитель зажигания в так называемое гнездо, снимается защитная крышка.
6. Трамблер нужно повернуть таким образом, чтобы средняя метка, предусмотренная на корпусе, совпала с меткой, которая ранее была поставлена на двигателе.
7. Фиксатор нового элемента надежно закручивается.
8. Ранее снятую крышку с трамблера устанавливают на прежнее место и подсоединяют к ней провода.
9. На место старой катушки зажигания устанавливают новую.
10. Ранее используемые провода, которые применялись для заводской системы подсоединяются к новой катушке. Чтобы подсоединение было сделано правильно, специалисты рекомендуют использовать схему для подключения, скачать которую можно на интернет-ресурсе.
11. Далее остается только установить коммутатор в самое удобное место. Используя дрель, просверлить отверстия, вкрутить в них саморезы, которые и будут удерживать всю конструкцию в сборе.

Заключительным этапом установки бесконтактного зажигания будет проверка работоспособности всей конструкции. Для этого нужно просто завести мотор, если же двигатель не заведется, расположение трамблера нужно изменить, чтобы изменился и угол опережения автомобильного зажигания.

Читайте также: Расход топлива на ВАЗ-2106 на 100 км

Самостоятельная регулировка бесконтактного зажигания

После того как система бесконтактного зажигания будет установлена на ВАЗ-2106, предстоит выполнить регулировку:

1. В первую очередь следует отрегулировать трамблер, вернее, его бегунок:

• первую свечу зажигания нужно снять;
• пальцем зажать образовавшееся отверстие;
• шкив коленвала прокрутить по часовой стрелке.

Как только на палец руки будет попадать поток воздуха, нужно остановить шкив коленвала, установить распределитель так, чтобы его бегунок был направлен в сторону первого цилиндра.

1. Регулируется момент зажигания. Для этого следует центральный провод с катушки подвести к свече зажигания и замкнуть массу. Против часовой стрелки нужно поворачивать бегунок, пока искра не образуется в свече. При этом важно следить, чтобы эта точка находилась в месте, где взаимодействует первый цилиндр и бегунок.
2. Повторная регулировка момента зажигания. Чтобы произвести повторную регулировку, нужно хорошо прогреть ВАЗ-2106, используя для этого вторую передачу, а затем сильно надавить на педаль газа. Зажигание выставляется позже в том случае, если при своеобразном тесте водитель услышит детонацию. Если же просторные звуки не будут прослушиваться, регулировку можно будет считать законченной.

Ознакомившись с информацией, которая ранее была описана в этой статье, каждый автовладелец сможет самостоятельно установить и отрегулировать бесконтактное зажигание, а если в процессе будет что-то непонятно, просмотреть обучающий видеоурок в Интернете, выбрав для просмотра самое удобное время.

ladaautos.ru

Установка бесконтактного зажигания на ВАЗ 2106

Легковушка марки ВАЗ 2106 давно не выпускается, но часто можно встретить ее на дорогах страны. Конечно, конструкция модели считается устаревшей, но многим она нравится за надежность и простоту обращения. Многие владельцы машины задумываются над вопросом улучшения характеристик двигателя. Причем сделать это хочется не тратя много средств. Существует один способ модернизации, который часто применяется на практике. Это установка электронного зажигания на ВАЗ 2106.

Различие между заводским устройством и системой электронного типа

Любой механизм зажигания подразумевает одинаковое устройство. Схема подключения электронного зажигания на ваз 2106 предусматривает присутствие многих общих элементов. Это – свечи, бронепровода, устройство распределения, катушка. Наличие свечей обязательно, ведь без них не произойдет образование искры.

Бронепровода служат для соединения высоковольтных частей. Представляют собой шнуры из особых волокон, по которым движется силовой заряд.

Устройство для распределения зажигания (трамблер) отличается для многих автомобилей. Его функции можно понять исходя из названия. Установка бесконтактного зажигания ваз 2106 не обходится без такого элемента.

Катушка обладает свойством увеличения напряжения, подаваемое на обмоточную поверхность. Сравнивая контактное и электронное зажигание ваз 2106, следует вывод, что для первого характерна центральная ось, осуществляющая свое движение благодаря приводящему механизму от масляного насоса. На оси предусмотрен маленький кулачок, участвующий функционирование контактного блока. Эта деталь также служит для передачи силового заряда на катушку. Для передачи большого тока требуется функционирование всей контактной группы, что усложняет процесс и приводит к многим проблемам.

Электронная система зажигания ваз 2106 предполагает наличие датчика Холла. Этот компонент служит контактным прерывателем и не имеет прямого контакта. А также он образует толчок слабой силы, который не сможет способствовать зажиганию верхней обмоточной поверхности катушки. Данное устройство усиливает толчок и подает в нужное время.

Недостатки обычного механизма зажигания

На сегодняшний день используется бесконтактная система зажигания ваз 2106 на многих машинах этого ряда. Контактный механизм отсутствует на вновь выпускаемых автомобилях. Ведь связано это с такими недочетами в работе автомобиля и его частей:

• Возникновение такого явления как проскакивание искры, что отражалось на их подгорании;
• Частая чистка;
• Недолгий период эксплуатации контактной группы;
• Частый износ подшипника, на котором находятся контакты, что приводило к нестабильности работы двигателя;
• Растяжение балансиров.

Данные недочеты возникают не сразу, а по очереди. Поэтому хозяин «шестерки» может находиться в постоянном ремонте. Конструкционное строение контактной группы влияет на мощность заряда, уменьшая данную величину. В итоге силовой агрегат начинает хуже функционирует и повышается расход топлива.

Поэтому собственники авто начинают задумываться над вопросом – как поставить электронное зажигание на ваз 2106? А тем, кто уже это сделал, интересна тема – как выставить электронное зажигание?

Комплект электронного зажигания на ВАЗ

Достоинства электронного зажигания

Новым бесконтактным механизмам не присущи отрицательные качества контактной группы, что отражается на их долговечности. Подаваемый импульс становится устойчивым и топливная смесь лучше воспламеняется. В итоге установка бесконтактного зажигания ВАЗ 2106 обладает рядом достоинств:

• Уменьшение расхода топлива;
• Облегченный запуск автомобиля при отрицательной температуре воздуха;
• Стабильность работы мотора на холостых оборотах;
• Правильная регулировка системы не потребует быстрой перенастройки;
• Увеличение срока эксплуатации свечей.

Оценивая данные преимущества, можно сказать - схема электронного зажигания ваз 2106 обладает существенной значимостью, которая ощущается при первом пользовании. Тем более, исчезнут многие недочеты, проявляющиеся при наличии заводского зажигания.

Подбор электронного зажигания

Схема бесконтактного зажигания ваз 2106 зависит от типа силового агрегата автомобиля. Предусмотрены различные конструкционные особенности распределяющего элемента. Если установлен мотор вместимостью 1,3 л, то распределитель имеет укороченный шпиндель. При наличии мотора 1,5 л или 1, 6 л шпиндель распределителя одинаков для этих разновидностей. В поставочную упаковку бесконтактного механизма входят такие составляющие:

• Трамблер, служащий для распределения зажигания. Применительно к объему автомотора различают разные артикулы. Для 1,3-литрового движка требуется устройство с артикулом 38.3706-01. Автодвигателям 1,5 л и 1, 6 л следует подбирать элемент с обозначением 38.37061.
• Катушка, характеризующаяся большим напряжением. Она обеспечивает преобразование тока, не превышающего показатель в 12 В. Элемент служит для преумножения низкого напряжения. Может поднять до 20 кВ. Артикульная позиция устройства – 27.3705.
• Модуль контроля электронного типа – имеет обозначение 36.3734 или 3620.3734.

В качестве соединяющих элементов подбираются провода. Возможно применение комплекта от «Нивы». Схема подключения бесконтактного зажигания на ваз 2106 не может быть выполнена с применением бесконтактного комплекта для Ваз 2121. Трамблер, входящий в комплект для такой марки, снаружи схож с требуемым устройством, но технические показатели у них разные. Поэтому употреблять данное устройство не стоит.

А также требуется приобрести свечи. Промежуток между электродами у них должен составлять 0,7-0,8 мм. Они позволяют быстро воспламенить воздушно-топливную смесь в цилиндрах.

Стандартная система зажигания классики

Подготовительный этап

Многих интересует вопрос – как поставить бесконтактное зажигание на ваз 2106, если нет гаража и смотровой ямы. Но данное устройство не предполагает наличия смотровой ямы, все операции можно произвести у капота. Потребуются дополнительное вспомогательное оборудование:

• Набор ключей (на 8,10,13);
• Две отвертки – плоская и крестообразная;
• Пассатижи;
• Дрель (допускается употребление сверл для работы с металлом);
• Шурупы.

А также можно заимствовать ключ накидного вида, у которого имеется длинная рукоять. Он позволит вращать коленчатый вал. Если он не найдется, то можно применить метод вращения заднего колеса, предварительно расположив противооткатные предметы и включив 4 или 5 скорость.

При решении задачи как установить электронное зажигание на ваз 2106, для начал нужно провести этап подготовки:

• Открыть капот автомобиля;
• Снять отрицательную клемму аккумулятора;
• Убрать провода со свечей и распределяющего устройства;
• Произвести выкручивание свечей.

Этапы замены контактного механизма

Как установить бесконтактное зажигание на ваз 2106? Сначала производится демонтаж старого механизма по схеме:

• Снять крышку трамблера и поставить его бегунок в перпендикулярную позицию к средней линии двигателя. Это делается при помощи выключения и включения стартера.
• Применив маркер или мелок сделать соответствующие отметки о положении бегунка.
• Отсоединить вакуум-канал и провода от трамблера.
• Взяв ключ на 13, выкрутить фиксирующий элемент катушечно-проводного соединения.
• Удалить провода с катушки. Требуется запомнить, в каком положении располагаются те или иные жилы.
• Убрать катушку.

Следует учесть, что при снятии трамблера может выпасть прокладка, находящаяся в месте посадочной площадки корпуса цилиндров.

Метки на шкиве и блоке должны совпадать

После проведенных операций начинается этап монтажа нового комплекта:

• Сняв прокладочный элемент со старого трамблера, разместить его на вновь монтируемом устройстве. Открепить крышку распределителя.
• Осуществив поворот бегунка, выставить его в позиции, которая соответствует намеченной при прошлых операциях.
• Поместить вал распределителя в гнездо и закрутить гайку. Так как в дальнейшем будем проводиться регулировка бесконтактного зажигания ваз 2106, то применять силу при закручивании не надо.
• Закрутить свечи и установить крышку трамблера.
• Установить провода к нужным цилиндрам.
• Монтировать новую катушку. При несоответствии контактов нужно ослабить хомут, и развернуть корпус.
• Снять омывательный бак и сделать пару отверстий в лонжероне для фиксации электронного модуля. Стоит предусмотреть, что модуль не должен находиться ниже бака, чтобы исключить залив водой.
• Осуществить подключение нового модуля согласно прилагаемой схеме. А также присоединить старые провода от тахометра и других устройств.
• Закрепить вакуумную трубку.
• Завести автомобиль. Если не получилось произвести запуск, то следует изменить положение трамблера для смены угла опережения зажигания.

Модели автомобиля, выпущенные в недавнее время, снабжены отверстиями для монтажа. После того, как выставить бесконтактное зажигание на ваз 2106 удалось, начинается процесс установки подходящего момента зажигания

Работы по изменению зажигания

Как отрегулировать электронное зажигание на ваз 2106 после процедуры размещения нового комплекта на авто? Первым этапом регулировки является настройка трамблера:

• Убрать свечу с первого цилиндра;
• Разместить палец руки на ее отверстии;
• Осуществить поворот коленвала в направлении часовой стрелки.

Регулировка электронного зажигания на ваз 2106 проводится, когда на палец начнет поступать струя воздуха. В этот момент следует прекратить поворот. Далее изменяется расположение трамблера, а именно бегунок должен смотреть в сторону ведущего цилиндра.

Следующим этапом ответа на вопрос как настроить электронное зажигание на ваз 2106 выступает изменение момента зажигания. Этап предполагает подведение центрального катушечного провода к свечке и дальнейшее замыкание на массу. Бегунок поворачивается в направлении противоположном часовой стрелке до образования искры. А также требуется следить за тем, чтобы этот участок находился в месте взаимодействия бегунка и первого цилиндра.

Как выставить электронное зажигание на ваз 2106, если появилась детонация? После оборудования автомобиля приобретенным комплектом и регулировки необходимо прогреть автомобиль и надавив на газ, установив вторую передачу, слушать работу двигателя. Если нет никаких шумов и детонации, то настройка верна. В ситуации, если появляются детонация, то надо настроить зажигание позднее.

Как отрегулировать бесконтактное зажигание на ваз 2106, если требуется скорректировать опережающий угол посредством стробоскопа. Прибор присоединяется напряжению машины с предварительным снятием и заглушкой вакуумного шланга. После этого мотор должен поработать до нормальных холостых оборотов и ослабить болт на распределяющем устройстве. Луч стробоскопа должен падать на шкив коленвала. Вращая трамблер добиться расположения меток напротив отметок на крышке распределения топливной смеси. После этого закрепить устройство.

Таким образом, теперь многие будут знать, каким образом смонтировать и как настроить бесконтактное зажигание на ваз 2106. Процедура может быть выполнена самостоятельно при наличии подручных средств и комплекта нового устройства.

Установка электронного зажигания на ВАЗ 2106 - способ модернизации автомобиля, который часто применяется на практике.

tolkavto.ru

Пошаговая инструкция по выбору, установке и настройке бесконтактной системы зажигания на ВАЗ 2106

Альтернатива зажиганию в «шестерке» на контактах – бесконтактное зажигание ВАЗ 2106 начинала свое шествие и получила распространение в этом модельном ряду на транспортных средствах, отправляющихся на экспорт. И только впоследствии доля таких автомобилей в массовом выпуске стала увеличиваться. Многие автолюбители добровольно идут на самостоятельную установку бесконтактного зажигания и в дальнейшем об этом не жалеют.

Смонтировав систему бесконтактного зажигания, купить которую можно в специализированном автомобильном магазине Волжского автозавода, можно легко убедиться в достоинствах этого комплекса.

Главные достоинства такого комплекса, как бесконтактная система зажигания, состоят в таких моментах:

1. Возросшая мощность искры по причине увеличенной разности потенциалов напряжения в цепи вторичного тока со значением 22-24 кВ (в контактной системе – 16-18 кВ.
2. Увеличенная степень сгорания топливно-воздушной смеси и уменьшение концентрации угарного газа в выводных газах транспортного средства.
3. Улучшенный пуск силовой установки при отрицательных температурных значениях.
4. Значительное повышение динамики автомобилей
5. Заметное усиление надежности при эксплуатации транспортного средства и отсутствие надобности в контроле над функционалом за работой такого комплекса.

Принципиальная схема бесконтактного зажигания ВАЗа шестой модели расположена ниже.

1. Датчик бесконтактного распределителя зажигания. 2. Свечи. 3. Экранированная защита. 4. Датчик бесконтактного типа. 5. Боббина. 6. Генераторный элемент. 7. Выключательный компонент зажигания. 8. АКБ.

9. ТК – транзисторная аппаратура с коммутационной цепью (транзисторный коммутатор).

В таком комплексе для разъединения низковольтной цепи применяется бесконтактный распределитель зажигания, который работает на размыкание и замыкание электрической цепи, «запирая» или «открывая» транзистор выходного назначения. Такая система позволяет повысить напряжение на электродах свечей и, тем самым, увеличить энергию искрового разряда. При этом показатель напряжения на свечных элементах не уменьшается при небольших значениях вращения коленвала силовой установки, что делает пусковое значение мотора значительно лучше.

Такое бесконтактное зажигание, цена которого достаточно высока, обладает значительными преимуществами перед контактной системой.

Неисправности бесконтактного зажигания

Встречаются следующие неисправности бесконтактного зажигания ВАЗ 2106, которые сведены в таблицу, расположенную ниже.

обрыв в цепи датчика и ТК	проверить проводку
датчик бесконтактного типа не функционирует	проверить гаджет
отсутствие контакта в проводке на участке ТК-боббина или ТК-выключатель	проверить проводку и сочленения
ТК не работает	проверить ТК с помощью осциллографа или другого аналогичного электронно-измерительного устройства, заменить по необходимости
пропал контакт выключателя системы зажигания	протестировать контактную группу, заменить по необходимости
дефект или слабый контакт уголька	проверить изделие
дефекты крышки или бегунка распределительного датчика	проверить изделия и по необходимости заменить
неисправность сопротивления в бегунке	обновить деталь
дефект боббины	обновить деталь
масло на свечных электродах или не установлен требуемый зазор	чистка и регулировка свечей
дефекты изоляторов	замена свечей
нарушение схемы подключения высоковольтной проводки	восстановить схему
некорректная установка зажигания	установить зажигание
неустойчивая работа мотора или холостой ход не установлен	выставить корректно
увеличенное расстояние между электродами свечей	выставить корректно
низкий коэффициент жесткости пружин регуляторных отвесов в датчике	замена пружин, протестировать регулятор центробежного типа на спецстенде

Для установки бесконтактного зажигания потребуется набор слесарных инструментов и новые запчасти в случае замены. Непосредственно посмотреть монтаж бесконтактного зажигания на видео можно в интернете. Замена и установка бесконтактного зажигания проводится уже на исправной топливной аппаратуре транспортного средства.

Плановая регулировка бесконтактного зажигания проводится через 30-40 тыс. км. пробега. Корректная настройка бесконтактного зажигания автомобиля предполагает работу двигателя в оптимальном режиме при соблюдении требуемых значений напряжения и силы тока.

Сразу необходимо отметить, что установка электронного (бесконтактного) зажигания на ВАЗ “классику”, несмотря на некоторые вложения, экономически оправдана. В результате замены достигается некая экономия в расходе топлива за счет хорошего запуска в холодное время года, более устойчивой работы в режиме холостого хода и более точного регулирование угла опережения зажигания.

Хотя сейчас продаются комплекты БСЗ (бесконтактная система зажигания), все же стоит перечислить детали, необходимые для установки электронного зажигания ВАЗ 2106, 2101,2104, 2107, 2105, 2103 это:

• катушка зажигания (027.3705 или аналог 27.3705);
• трамблер с датчиком Холла (38.3706);
• коммутатор ВАЗ 2108 (036.3734);
• комплект свечей (А 17ДВ-10);
• жгут проводки (пучок зажигания ВАЗ 2108).

Установка зажигания ВАЗ 2106, 2101,2104, 2107, 2105, 2103

• прежде всего необходимо выставить ВМТ – 4 цилиндра (смотрим по положению бегунка), делать это необходимо, проворачивая храповик коленвала до отметки на шкиву, совмещаем метки 4 и 3 на рисунке);

• демонтируем трамблер, свечи и катушку (запоминая цвет проводов подходящих к катушке зажигания);
• укладываем новую проводку;
• устанавливаем новую высоковольтную катушку зажигания;
• трамблер ставим точно так, как стоял старый (установка электронного зажигания ваз 2106,2103, 2107 с двигателями объемом 1.5 и 1.6 литра, немного отличается от других моделей. Эти двигателя имеют разную высоту блока цилиндров и, соответственно, разную длину приводного вала трамблера);
• крепим коммутатор (желательно найти место на щите моторного отсека);
• вкручиваем свечи и одеваем провода высокого напряжения (порядок работы 1-3-4-2);
• подключаем проводку как на схеме:

Регулировка

Начальная установка угла зажигания ВАЗ происходит следующим образом:

1. необходимо установить шкив коленвала на метку опережения зажигания в 10 градусов.
2. трамблер ставим ровно так, чтобы датчик Холла смотрел на начало прорези распределителя.
3. запускаем и прогреваем до рабочей температуры.
4. пробуем запустить на горячую (при слишком раннем опережении зажигания, стартер не будет крутить, как положено)

Тестовая поездка: необходимо набрать скорость 30-40 км\ч, включить 4 передачу и дать полный газ. Вы должны услышать на 2-3 секунды звон “пальцев”, а потом двигатель должен ровно набирать обороты. Если звон продолжается дольше, необходимо сделать опережение зажигания позже, повернув немного трамблер против часовой стрелки. Если звона нет, можно чуть сделать пораньше – повернув по часовой стрелке.

Двухконтурное электронное зажигание на ВАЗ 2107:

Почему здесь нет упоминания про стробоскоп?

Дело в том, что специалисты на практике не пользуются стробоскопом из-за постоянного растягивания цепи на двигателе. Даже новая цепь за10 -15 тысяч пробега, после подтяжки натяжителем, растягивается так, что метки на моторе не совпадают, соответственно невозможно точно выставить зажигание стробоскопом.

Напоследок. Установка электронного зажигания ваз 2107, с инжекторным двигателем НЕ ВОЗМОЖНА, так как уже стоит. Если был установлен жгут проводки с ВАЗ 2108 и автомобиль не запускается, то, скорее всего, были перепутаны разъемы коммутатора и ЭПХХ, они идентичные.

Электронная система искрообразования появилась лишь на последних модификациях заднеприводной «классики» ВАЗ 2106. До середины 90-х годов указанные автомобили оснащались зажиганием с механическим прерывателем, весьма ненадёжным в работе. Проблема решается относительно легко - владельцы устаревших «шестёрок» могут приобрести комплект бесконтактного зажигания и самостоятельно установить на машину, не обращаясь к мастерам - электрикам.

Устройство электронного зажигания ВАЗ 2106

Бесконтактная система (сокращённо - БСЗ) «Жигулей» включает шесть устройств и деталей:

• основной распределитель импульсов зажигания - трамблёр;
• катушка, вырабатывающая высокое напряжение для искры;
• коммутатор;
• соединительный шлейф проводов с разъёмами;
• кабели высокого напряжения с усиленной изоляцией;
• свечи зажигания.

От контактной схемы БСЗ унаследовала лишь высоковольтные кабели и свечи. Невзирая на внешнее сходство со старыми деталями, катушка и трамблёр конструктивно отличаются. Новые элементы системы - управляющий коммутатор и жгут проводов.

Катушка, работающая в составе бесконтактной схемы, отличается по числу витков первичной и вторичной обмотки. Проще говоря, она мощнее старой версии, поскольку рассчитана на создание импульсов 22-24 тыс. вольт. Предшественница выдавала на электроды свечей максимум 18 кВ.

Пытаясь сэкономить на установке электронного зажигания, один мой товарищ заменил трамблёр, но подключил коммутатор к старой катушке «шестёрки». Эксперимент завершился неудачей - перегорели обмотки. В результате все равно пришлось купить катушку нового типа.

Шлейф с разъёмами служит для надёжного соединения клемм распределителя зажигания и коммутатора. Устройство этих двух элементов стоит рассмотреть отдельно.

Бесконтактный трамблёр

Внутри корпуса распределителя располагаются следующие детали:

• вал с площадкой и бегунком на конце;
• опорная пластина, поворачивающаяся на подшипнике;
• магнитный датчик Холла;
• на валу закреплён металлический экран с просветами, вращающийся внутри зазора датчика.

Снаружи на боковой стенке установлен вакуумный блок опережения зажигания, связанный с опорной площадкой посредством тяги. Сверху на защёлках закреплена крышка, куда подсоединяются кабели от свечей.

Основное отличие данного трамблёра - отсутствие механической контактной группы. Роль прерывателя здесь играет электромагнитный датчик Холла, реагирующий на прохождение сквозь зазор металлического экрана.

Когда пластина перекрывает магнитное поле между двумя элементами, прибор бездействует, но как только в щели открывается просвет, датчик генерирует постоянный ток. Как распределитель работает в составе электронного зажигания, читайте ниже.

Управляющий коммутатор

Элемент представляет собой плату управления, защищённую пластиковой крышкой и прикреплённую к алюминиевому радиатору охлаждения. В последнем сделаны 2 отверстия для монтажа детали к кузову автомобиля. На ВАЗ 2106 коммутатор располагается внутри подкапотного пространства на правом лонжероне (по ходу движения машины), рядом с расширительным бачком охлаждающей жидкости.

Главные функциональные детали электронной схемы - мощный транзистор и контроллер. Первый решает 2 задачи: усиливает сигнал, поступающий от трамблёра, и управляет работой первичной обмотки катушки. Микросхема выполняет следующие функции:

• отдаёт команды транзистору разрывать цепь катушки;
• создаёт в цепи электромагнитного датчика опорное напряжение;
• считает обороты двигателя;
• защищает цепь от высоковольтных импульсов (свыше 24 В);
• корректирует угол опережения зажигания.

Коммутатор не боится изменения полярности, если автолюбитель ошибочно перепутает плюсовой провод с «массой». В схеме присутствует диод, закрывающий линию в подобных случаях. Контроллер не перегорит, а попросту перестанет функционировать - искра на свечах не появится.

Схема и принцип работы БСЗ

Все элементы системы связаны между собой и с двигателем следующим образом:

• вал трамблёра вращается от приводной шестерни мотора;
• установленный внутри распределителя датчик Холла подключён к коммутатору;
• катушка соединяется линией низкого напряжения с контроллером, высокого - с центральным электродом крышки трамблёра;
• высоковольтные провода от свечей зажигания подключаются к боковым контактам крышки главного распределителя.

Резьбовой зажим «К» на катушке соединён с плюсовым контактом реле замка зажигания и клеммой «4» коммутатора. Второй зажим с маркировкой «К» связан с контактом «1» контроллера, сюда же приходит провод тахометра. Клеммы «3», «5» и «6» коммутатора служат для подключения датчика Холла.

Алгоритм работы БСЗ на «шестёрке» выглядит так:

1. После поворота ключа в замке напряжение подаётся на электромагнитный датчик и первую обмотку трансформатора. Вокруг стального сердечника возникает магнитное поле.
2. Стартер вращает коленвал двигателя и привод распределителя. Когда между элементами датчика проходит прорезь экрана, образуется импульс, посылаемый коммутатору. В этот момент один из поршней находится близко к верхней точке.
3. Контроллер посредством транзистора размыкает цепь первичной обмотки катушки. Тогда во вторичной образуется кратковременный импульс величиной до 24 тыс. вольт, идущий по кабелю к центральному электроду крышки трамблёра.
4. Пройдя через подвижный контакт - бегунок, направленный в сторону нужной клеммы, ток поступает на боковой электрод, а оттуда - по кабелю к свече. В камере сгорания образуется вспышка, топливная смесь возгорается и толкает поршень вниз. Двигатель заводится.
5. Когда следующий поршень достигает ВМТ, цикл повторяется, только искра передаётся другой свече.

Для оптимального сгорания топлива в процессе работы мотора вспышка в цилиндре должна происходить на долю секунды раньше, чем поршень окажется в максимальном верхнем положении. Для этого в БСЗ предусматривается опережение искрообразования на определённый угол. Его величина зависит от оборотов коленчатого вала и нагрузки на силовой агрегат.

Корректировкой угла опережения занимается коммутатор и вакуумный блок трамблёра. Первый считывает количество импульсов от датчика, второй действует механически от разрежения, подведённого со стороны карбюратора.

Видео: отличия БСЗ от механического прерывателя

Неисправности бесконтактной системы

По надёжности работы БСЗ существенно превосходит устаревшее контактное зажигание «шестёрки», проблемы возникают гораздо реже и проще диагностируются. Признаки неисправности системы:

• полный отказ - мотор глохнет и больше не заводится;
• неравномерный холостой ход, выстрелы в карбюратор при резком нажатии педали газа;
• перебои и пропуски циклов во время езды.

Чаще всего встречается первый признак - отказ двигателя, сопровождающийся отсутствием искры. Распространённые причины неполадки:

Высоковольтная катушка приходит в негодность крайне редко. Симптомы аналогичные - полное отсутствие искры и «мёртвый» мотор.

Поиск «виновника» ведётся способом последовательных замеров в разных точках. Включите зажигание и с помощью вольтметра проверьте напряжение на датчике Холла, контактах трансорфматора и клеммах коммутатора. Ток должен подаваться на первичную обмотку и 2 крайних контакта электромагнитного датчика.

Для проверки контроллера знакомый автоэлектрик предлагает использовать одну из его функций. После включения зажигания коммутатор подаёт ток на катушку, но если вращение стартера не последует, напряжение исчезает. В этот момент и нужно делать замер с помощью прибора либо контрольной лампочки.

Неисправность датчика Холла диагностируется так:

Когда двигатель работает с перебоями, нужно проверять целостность проводки, загрязнённость клемм коммутатора либо высоковольтные провода на предмет пробоя изоляции. Иногда случается запаздывание сигнала коммутатора, вызывающее провалы и ухудшение разгонной динамики. Рядовому владельцу ВАЗ 2106 обнаружить такую неполадку довольно сложно, лучше обратиться к мастеру - электрику.

Современные контроллеры, используемые на бесконтактном зажигании «шестёрки», перегорают довольно редко. Но если проверка датчика Холла дала отрицательный результат, то методом исключения попытайтесь заменить коммутатор. Благо, цена новой запчасти не превышает 400 руб.

Видео: как проверить исправность коммутатора

Монтаж БСЗ на ВАЗ 2106

Выбирая комплект бесконтактного зажигания, обратите внимание на объем двигателя вашей «шестёрки». Вал трамблёра под мотор 1,3 литра должен быть на 7 мм короче, чем для более мощных силовых агрегатов 1,5 и 1,6 л.

Чтобы установить БСЗ на автомобиль ВАЗ 2106, следует подготовить такой набор инструментов:

• ключи рожковые либо накидные размерами 7-13 мм;
• отвёртки с плоским и крестообразным шлицем;
• плоскогубцы;
• дрель со сверлом 4 мм (для крепления электронного блока в лонжероне придётся сделать 2 отверстия под саморезы).

Очень рекомендую приобрести накидной ключ 38 мм с длинной рукояткой для откручивания храповика. Стоит недорого, в пределах 150 руб., пригодится во многих ситуациях. С помощью данного ключа легко поворачивать коленчатый вал и выставлять метки шкива для настройки зажигания и ГРМ.

Первым делом нужно демонтировать старую систему - главный распределитель и катушку:

1. Вытащите из гнёзд крышки трамблёра высоковольтные провода и отсоедините её от корпуса, разблокировав защёлки.
2. Поворачивая коленвал, выставьте бегунок под углом примерно 90° к мотору и поставьте напротив метку на клапанной крышке. Открутите гайку 13 мм крепления распределителя к блоку.
3. Раскрутите зажимы старой катушки и отсоедините провода. Распиновку желательно запомнить или зарисовать.
4. Ослабьте и выверните гайки крепления хомута, снимите катушку и трамблёр с автомобиля.

Извлекая распределитель зажигания, сохраните прокладку в виде шайбы, установленную между площадкой детали и блоком цилиндров. Она может пригодиться для бесконтактного трамблёра.

Перед монтажом БСЗ стоит проверить состояние кабелей высокого напряжения и свечей. Если сомневаетесь в работоспособности указанных деталей, лучше сразу их поменяйте. Исправные свечи необходимо почистить и выставить зазор 0,8-0,9 мм.

Установку бесконтактного комплекта выполняйте по инструкции:

1. Снимите крышку распределителя БСЗ, при необходимости переставьте уплотнительную шайбу со старой запчасти. Поверните бегунок в нужное положение и вставьте вал трамблёра в гнездо, площадку слегка прижмите гайкой.
2. Наденьте крышку, зафиксировав защёлки. Подсоедините кабели свечей согласно нумерации (цифры указаны на крышке).
3. Прикрутите катушку бесконтактной системы к кузову ВАЗ 2106. Чтобы клеммы «Б» и «К» стояли в исходном положении, предварительно разверните корпус изделия внутри крепёжного хомута.
4. Наденьте на контакты провода от замка зажигания и тахометра согласно приведённой выше схеме.
5. Рядом на лонжероне установите контроллер, просверлив 2 отверстия. Для удобства снимите расширительную ёмкость.
6. Подключите жгут проводов к трамблёру, коммутатору и трансформатору. Жила синего цвета подводится к клемме «Б» катушки, коричневого - к контакту «К». Поставьте высоковольтный кабель между крышкой распределителя и центральным электродом трансформатора.

Если в процессе монтажа обошлось без досадных ошибок, автомобиль заведётся сразу. Зажигание можно подстроить «на слух», отпустив гайку трамблёра и медленно поворачивая корпус на холостых оборотах двигателя. Добейтесь наиболее стабильной работы мотора и затяните гайку. Монтаж окончен.

Видео: инструкция по установке бесконтактного оборудования

Установка момента зажигания

Если вы перед разборкой забыли поставить риску на клапанной крышке либо не совместили метки, момент искрообразования придётся настроить заново:

1. Выверните свечу первого цилиндра и сбросьте крышку главного распределителя.
2. Вставьте в свечной колодец длинную отвёртку и поворачивайте коленчатый вал за храповик ключом по часовой стрелке (если смотреть спереди машины). Цель - найти ВМТ поршня, который максимально вытолкнет отвёртку из колодца.
3. Ослабьте гайку, прижимающую трамблёр к блоку. Вращая корпус, добейтесь, чтобы в зазоре датчика Холла оказалась одна из прорезей экрана. При этом подвижный контакт бегунка должен чётко совместиться с боковым контактом «1» на крышке трамблёра.
4. Подтяните гайку крепления распределителя, установите крышку и свечу, потом запускайте мотор. Когда он прогреется до 50-60 градусов, корректируйте зажигание «на слух» или по стробоскопу.

Внимание! Когда поршень 1 цилиндра становится в верхнее положение, насечка шкива коленвала должна совпасть с первой длинной риской на крышке узла ГРМ. Изначально нужно обеспечить угол опережения 5°, поэтому выставляйте метку шкива напротив второй риски.

Аналогичным образом выполняется настройка по лампочке, подключаемой к массе авто и низковольтной обмотке катушки. Момент зажигания определяется по вспышке лампы, когда срабатывает датчик Холла, а транзистор коммутатора размыкает цепь.

Случайно оказавшись на оптовом рынке автомобильных запчастей, я приобрёл недорогой стробоскоп. Этот прибор сильно упрощает настройку зажигания, показывая положение насечки шкива при работающем двигателе. Стробоскоп подключается к трамблёру и даёт вспышки одновременно с образованием искры в цилиндрах. Направляя лампу на шкив, вы видите позицию метки и её изменение при увеличении оборотов.

Видео: регулировка зажигания «на слух»

Свечи для электронного зажигания

При установке БСЗ на автомобиль модели ВАЗ 2106 желательно подобрать и поставить свечи, оптимально подходящие для электронного зажигания. Наряду с российскими запчастями допускается применение импортных аналогов от известных брендов:

• рекомендуемые производителем оригинальные свечи - А17ДВР (М);
• NGK - BCPR6ES-9, BPR6ES-9;
• Bosch - FR7DCU, WR7DC;
• Brisk - DR15YC, LR15YC;
• Beru - 14FR-7DU, 14R-7DU.

Буква М в маркировке отечественной детали обозначает обмеднение электродов. В продаже имеются комплекты А17ДВР без медного покрытия, вполне подходящие для БСЗ.

Зазор между рабочими электродами свечи выставляется в пределах 0,8-0,9 мм с помощью плоского щупа. Превышение либо уменьшение рекомендуемого просвета ведёт к падению мощности двигателя и увеличению расхода бензина.

Установка системы бесконтактного искрообразования заметно улучшает эксплуатационные характеристики карбюраторных «Жигулей», оборудованных задним приводом. Ненадёжные, вечно подгорающие контакты доставляли массу хлопот владельцам «шестёрок». В самые неподходящие моменты прерыватель приходилось зачищать, пачкая руки. Первое электронное зажигание появилось на переднеприводных моделях «восьмого» семейства, а затем перекочевало на ВАЗ 2101–2107.

Контактная система зажигания в современных автомобилях практически не применяется и уступила место бесконтактным и электронным системам. Тем не менее, у наших автовладельцев есть немало старых машин (в нашем случае это ВАЗ-2106), для которых хотелось бы улучшить показатели работы своих моторов. Как правило, для этого выбираются два варианта: установка инжекторного силового агрегата либо современной системы зажигания.

Что такое бесконтактное и электронное зажигание

Следует сразу разграничить понятия «электронное» и «бесконтактное» зажигание, так как это принципиально разные системы . Электронное зажигание имеет датчик положения коленчатого вала и управляется с его помощью через ЭБУ (электронный блок управления двигателем). Для работы бесконтактного зажигания такие сложности не нужны.
Как оно устроено? В распределителе воспламенения бесконтактного типа вместо размыкающихся контактов установлена индукционная катушка, дающая ток высокого напряжения, который затем даётся на свечи. А дальше, как обычно, воспламеняется горючее в цилиндрах.

Преимущества применения системы на ВАЗ 2106

• Отсутствие размыкаемых контактов, которые часто перегорают.
• Не нужны дополнительные регулировки.
• Износ свечей существенно снижается.
• Быстрый «холодный» пуск двигателя зимой.
• Более ровная работа мотора.
• Нет необходимости чистить и менять контакты.

Установка своими руками и схема подключения

Итак, определившись с выбором, предлагаем ознакомится с необходимым инструментарием, порядком действий по замене и видеоинструкциями.

Инструмент

Из инструмента вам понадобится:

1. Ключ на 13 - снять и поставить трамблёр
2. Отвёртка - закрутить саморезы.
3. Дрель со сверлом по металлу, диаметром для саморезов
4. Два самореза - прикрутить коммутатор.
5. Ключи на 10 и 8 - снять и поставить катушку.

Как установить пошагово

1. Отсоедините минус аккумулятора.

   Перед тем как начинать работу с системой зажигания, отсоедините минусовой контакт аккумулятора

2. Снимите крышку трамблёра с высоковольтными проводами.

   Снятие крышки распределителя зажигания

3. Отключите высоковольтный провод на катушке.

   Отсоединение провода от катушки зажигания

4. Короткими включениями стартера выставите бегунок распределителя зажигания перпендикулярно мотору.

   Так должен быть установлен трамблёр относительно мотора

5. Сделайте отметку положения трамблёра маркером на двигателе.

   Установка бегунка распределителя зажигания

6. Открутите гайку, удерживающую трамблёр, ключом на 13. Отключите провод, соединяющий устройство с катушкой.

   Перед снятием распределителя зажигания отключите провод, который идёт на него с катушки

7. Новый распределитель зажигания вставьте в двигатель, сняв с него крышку.

   Распределитель зажигания необходимо вставить в штатное гнездо

8. Поверните корпус тремблера так, чтобы средняя метка на нём совпала с поставленной вами ранее отметкой на моторе.
9. Закрутите гайку крепления нового распределителя зажигания.

   Крепление распределителя зажигания удерживает гайка

10. Наденьте крышку трамблёра и подсоедините к ней провода.

    Так устанавлвается крышка на трамблёр

11. Замените катушку зажигания новой.

    Для новой системы нужна новая катушка

12. Подсоедините штатные и новые провода к катушке. Чтобы подключить всё правильно, используйте схему.

    Все соединения должны соответствовать схеме

Каждый владелец легендарной классической модели ВАЗ 2106 хорошо знает все проблемы, связанные с эксплуатацией этого автомобиля, так как в большинстве случаев устраняет их своими силами. К таким проблемам относятся и неисправности контактной (кулачковой) системы зажигания ВАЗ 2106. Постоянно подгорающим контактам требовалась очистка и регулировка, из-за люфтов подшипника и втулки трамблера работа двигателя напоминала «трясучку», особенно на холостых оборотах. Решить все эти возникающие проблемы призвана система электронного зажигания.Электронное зажигание на шестёрку

Схема

Схема бесконтактной системы зажигания ваз 2106:
1 — датчик-распределитель зажигания; 2 — свечи зажигания; 3 — экран; 4 — бесконтактный датчик; 5 — катушка зажигания; 6 — генератор; 7 — выключатель зажигания; 8 — аккумуляторная батарея; 9 — коммутатор

Установка

прежде всего необходимо выставить ВМТ - 4 цилиндра (смотрим по положению бегунка), делать это необходимо, проворачивая храповик коленвала до отметки на шкиву, совмещаем метки 4 и 3 на рисунке);

демонтируем трамблер, свечи и катушку (запоминая цвет проводов подходящих к катушке зажигания);

укладываем новую проводку;

устанавливаем новую высоковольтную катушку зажигания;

трамблер ставим точно так, как стоял старый (установка электронного зажигания ваз 2106,2103, 2107 с двигателями объемом 1.5 и 1.6 литра, немного отличается от других моделей. Эти двигателя имеют разную высоту блока цилиндров и, соответственно, разную длину приводного вала трамблера);

крепим коммутатор (желательно найти место на щите моторного отсека);

вкручиваем свечи и одеваем провода высокого напряжения (порядок работы 1-3-4-2);

подключаем проводку как на схеме:

Как выставить

Для работ вам понадобится 12-вольтовая контрольная лампочка, ключ на 13 и ключ для коленвала:

Выставлять зажигание нужно на неработающем двигателе, с отключенной «минусовой» клеммой АКБ.

Установите поршень первого цилиндра ДВС в положение зажигания. Для этого потребуется выкрутить из него свечу зажигания. Затыкаем свечное отверстие пальцем и при этом крутим коленчатый вал ключом по часовой стрелке.

Когда будет такт сжатия, воздух под давлением начнет сильно выталкивать палец - это то, что нужно.

Теперь важно четко совместить метку на шкиве со второй, которую ищите на крышке привода ГРМ. Метка посредине означает, что выставляется опережение зажигания на 5 градусов.

Бывает, что некоторые не могут найти у себя метки. Но на самом деле метки есть всегда. Просто хорошо протрите поверхности щеткой по металлу, прибавьте света.

После выставления меток можно снимать ключ. Заверните извлеченную свечу назад и подсоедините бронепровод.

Следующим этапом работ станет определение момента зажигания :

Перед началом подключите «минусовую» клемму аккумулятора.

При помощи ключа на 13 нужно немного ослабить крепежную гайку распределителя зажигания.

Здесь понадобится заготовленная контрольная лампочка с двумя проводами. Один вывод подключаем к «массе», второй - к низковольтной катушке зажигания.

Включаем зажигание поворотом ключа в положение «I».

Нужно аккуратно поворачивать корпус распределителя зажигания по часовой стрелке, пока контрольная лампочка не погаснет.

После этого необходимо плавно повернуть ротор распределителя против часовой стрелки - пока не будет разомкнут контакт и не засветится снова лампочка.

Теперь нужно закрутить крепление и проверить поведение машины на ходу.

Регулировка

Коррекция угла контактов в замкнутом состоянии

Регулировка зажигания ВАЗ 2106 начинается с простейшей операции снятия крышки трамблера, после поворачивается коленчатый вал, пока не будет достигнуто максимальное расстояние промеж ним и трамблером. Вслед за этим приступают к откручиванию винтов, фиксирующих контактную группу на подшипниковой пластине и промеж контактами, вводится щуп для определения и подбора оптимального положения для группы. В идеале всё определяется прилагаемым усилием для перемещения щупа, которое должно быть минимальным, найдя участок соответствующий этому требованию, положение группы фиксируется затягиванием винтов. Имеет значение и величина зазора для её определения толщина щупа должна быть 0,44 миллиметра. Именно регулировка зазора обеспечивает необходимое значение угла замкнутых контактов, его оптимальная величина составляет 55±3°.

Если параметры соответствуют норме, то можно переходить ко второму этапу, заключающемуся в регулировке опережающего угла зажигания. Для начала определим, что распределитель прерыватель в рассматриваемом типе двигателя нуждается в осуществлении момента размыкания единовременно с искрой в первом цилиндре. Это предусматривает опережение верхней мёртвой точки хода поршней для первого цилиндра на 0±1°.

Коррекция угла опережения с помощью стробоскопа

Существует несколько способов регулировки данного показателя, от которого во многом зависит правильная регулировка зажигания ВАЗ 2106 в целом. Наиболее оперативно позволит справиться с этой задачей метод, предусматривающий использование стробоскопа. Аппарат необходимо присоединить к автомобильной электрической сети, при этом необходимо демонтировать и заглушить с трамблера вакуумно-корректурный шланг. Вслед за этим осуществляется прогрев двигателя, до момента удерживания им холостых оборотов с последующим ослаблением болта, отвечающего за фиксацию корпуса трамблера.

Излучаемый стробоскопом свет направляется на шкив коленчатого вала, вращение корпуса трамблера позволит добиться положения, обеспечивающего нахождение видимого положения метки на шкиве напротив соответствующих меток, нанесённых на крышку механизма газораспределения. В этом положении корпус трамблера фиксируется посредством затягивания его болтами. Определяющее значение имеет наличие оборотов холостого хода силового агрегата в процессе регулировки. Если обороты будут выше в работе примет участие центробежный регулятор, что исказит результаты регулировки.

Неисправности

Причина неисправности	Способ устранения
Двигатель не запускается
На коммутатор не поступают импульсы напряжения от бесконтактного датчика:	Проделайте следующее:
– обрыв в проводах между датчиком-распределителем зажигания и коммутатором
– неисправен бесконтактный датчик	– проверьте датчик с помощью переходного разъема и вольтметра; неисправный датчик замените
Не поступают импульсы тока на первичную обмотку катушки зажигания:	Проделайте следующее:
– обрыв в проводах, соединяющих коммутатор с выключателем или с катушкой зажигания	– проверьте провода и их соединения; поврежденные провода замените
– неисправен коммутатор	– проверьте коммутатор осциллографом; неисправный коммутатор замените
– не срабатывает выключатель зажигания	– проверьте, замените неисправную контактную часть выключателя зажигания
Не подается высокое напряжение к свечам зажигания:	Проделайте следующее:
– неплотно посажены в гнездах, оторвались или окислены наконечники проводов высокого напряжения; провода сильно загрязнены или повреждена их изоляция	– проверьте и восстановите соединения, очистите или замените провода
– износ или повреждение контактного уголька, зависание его в крышке датчика-распределителя зажигания	– проверьте и при необходимости замените контактный уголек
– утечка тока через трещины или прогары в крышке или роторе датчика-распределителя зажигания, через нагар или влагу на внутренней поверхности крышки	– проверьте, очистите крышку от влаги и нагара, замените крышку и ротор, если в них имеются трещины
– перегорание резистора в роторе датчика-распределителя зажигания	– замените резистор
– повреждена катушка зажигания	– замените катушку зажигания
Замаслены электроды свечей зажигания или зазор между ними не соответствует норме	Очистите свечи и отрегулируйте зазор между электродами
Повреждены свечи зажигания (трещина на изоляторе)	Замените свечи новыми
Нарушен порядок присоединения проводов высокого напряжения к выводам крышки датчика-распределителя зажигания	Присоедините провода в порядке зажигания 1–3–4–2
Двигатель работает неустойчиво или глохнет на холостом ходу
Слишком раннее зажигание в цилиндрах двигателя	Проверьте, отрегулируйте момент зажигания
Большой зазор между электродами свечей зажигания	Проверьте, отрегулируйте зазор между электродами
Двигатель неравномерно и неустойчиво работает при большой частоте вращения коленчатого вала
Ослабли пружины грузиков регулятора опережения зажигания в датчике-распределителе зажигания	Замените пружины, проверьте работу центробежного регулятора на стенде
Перебои в работе двигателя на всех режимах
Повреждены провода в системе зажигания, ослаблено крепление проводов или окислены их наконечники	Проверьте провода и их соединения. Поврежденные провода замените
Износ электродов или замасливание свечей зажигания, значительный нагар; трещины на изоляторе свечи	Проверьте свечи, отрегулируйте зазор между электродами, поврежденные свечи замените
Износ или повреждение контактного уголька в крышке датчика-распределителя зажигания	Замените контактный уголек
Сильное подгорание центрального контакта ротора датчика-распределителя зажигания	Зачистите центральный контакт
Трещины, загрязнение или прогары в роторе или крышке датчика-распределителя зажигания	Проверьте, замените ротор или крышку
Двигатель не развивает полной мощности и не обладает достаточной приемистостью
Неправильная установка момента зажигания	Проверьте, отрегулируйте момент зажигания
Заедание грузиков регулятора опережения зажигания, ослабление пружин грузиков	Проверьте, замените поврежденные детали
Неисправен коммутатор – форма импульсов на первичной обмотке катушки зажигания не соответствует норме	Проверьте коммутатор с помощью осциллографа, неисправный коммутатор замените
