Пиролизные печи своими руками. Пиролизные печи: разновидности, плюсы и минусы, самостоятельное изготовление Конструкция пиролизной отопительной печи своими руками

Пиролиз — это процесс, при котором происходит термическое разложение топлива. То есть, топливо в данном случае не сгорает сразу, а разлагается на твердые остатки с выделением пиролизных газов. Далее происходит смешение этих газов с кислородом, в результате чего практически полностью сгорает как сам газ, так и остатки топлива.

Важно! Получается, что сжигание топлива по данной технологии происходит в два этапа. И если на первом этапе осуществить отделение твердых остатков, то можно получить готовое производство кокса. Однако основной обогрев происходит в результате смешения пиролизных газов с воздухом, что наблюдается уже на втором этапе.

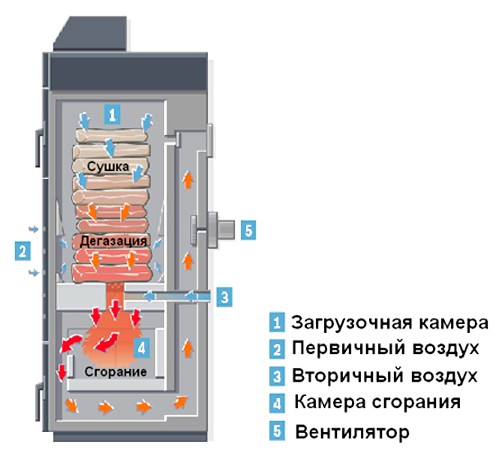

Как устроена пиролизная печь

Дабы лучше понимать, что представляют собой подобные конструкции, необходимо подробно рассмотреть принцип пиролизной печи. Высокий КПД и экономность таких отопительных приборов обусловлены конструкционными особенностями. Пиролизные печи классического типа имеют следующий принцип работы:

1. В корпусе устройства присутствует встроенная топка, в которую закладываются дрова . Особенность топочной конструкции заключается в том, что приток воздуха сюда является очень малым. Для этого топка имеет плотную дверку, закрывающуюся герметично, а также приточно-вытяжной вентилятор.
2. В топку закладываются дрова , которые могут поджигаться либо встроенной горелкой, либо вручную.

1. Некоторое время отводится для того, чтобы дрова как следует разгорелись, после чего в топку ограничивается доступ воздуха.
2. Ввиду недостатка кислорода происходит обугливание дров, в результате которого выделяется газ , поступающий в другую камеру сгорания посредством специального воздуховода. Здесь происходит смешение поступающего газа с воздухом, при сгорании которых и выделяется большая часть тепла.

На видео показана конструкция пиролизной печи и принцип ее работы

Важно! Существуют различные виды конструкции второй камеры. Она может предполагать наличие отдельного приточно-вытяжного вентилятора или же обслуживаться топочным вентилятором. Возможны также варианты функционирования на естественной тяге. В таком случае дымоходная система предполагает наличие нескольких герметичных заслонок.

1. Для извлечения угля в промышленных и кустарных печах присутствует поворотная реторта. Она чаще всего имеет круглую форму.
2. Если же уголь не был извлечен из топки, то он также сжигается, поддерживая постоянный температурный режим в первой топке. В результате в печи практически не остается золы, загруженное топливо полностью сжигается, что и является одной из ключевых особенностей печей данного вида.

Важно! Печь пиролизного горения нуждается в удалении золы приблизительно раз в неделю.

Преимущества и недостатки

Пиролизная установка обладает целым рядом плюсов, среди которых следует выделить такие:

• Ввиду полного сгорания дров и длительности работы на одной загрузке обеспечивается высокая экономичность таких печей.
• Довольно быстро нагревается, обеспечивая эффективный прогрев помещения.
• Высокий КПД, составляющий порядка 85% (выше, чем у обычных печей).
• Экологическая безопасность. Продукты сгорания таких печей содержат небольшое количество грязных и вредных веществ, ввиду чего подобные установки называют бездымными.
• Возможность работы в большом диапазоне тепловой мощности (5-100%).
• К установкам данного типа может быть подключен любой отопительный контур.
• Пиролизные печи требуют минимального контроля в процессе своей работы. Горючее загружается примерно раз в сутки, а выгрузка золы производится где-то один раз в неделю без остановки работы агрегата.
• Можно загружать в печь различное топливо. Оно может быть как твердым, так и жидким. Сюда относятся и сырые дрова, и различный мусор (даже покрышки от автомобиля). Разработаны также специальные конструкции, предназначенные для сжигания отработанного машинного масла.

Недостатки у подобных конструкций длительного горения имеются, но их существенно меньше, нежели достоинств:

• Отличаются весьма большими габаритами.

• Для размещения топлива нужна специальная площадка.
• Поскольку при работе печи выделяются некоторые примеси и запахи, то помещение, где она будет установлена, нуждается в вентиляции.
• Поскольку выходящие газы имеют низкую температуру, то это приводит к скоплению конденсата. Он присутствует в дымоходе и выходном канале. Для его сбора нередко предусматривается встроенный накопитель.

Совет! Ввиду образования конденсата, необходимо предусмотреть больший диаметр как самого дымохода, так и выходной трубы, которые должны утепляться с улицы. Это позволит предотвратить его застывание вследствие понижения температуры окружающей среды.

• Чтобы обеспечить отопительной системе действительно качественную работу, необходимо установить в печь вентилятор, а для самой системы отопления предусмотреть насос. Все это приводит к зависимости конструкции от электросети.

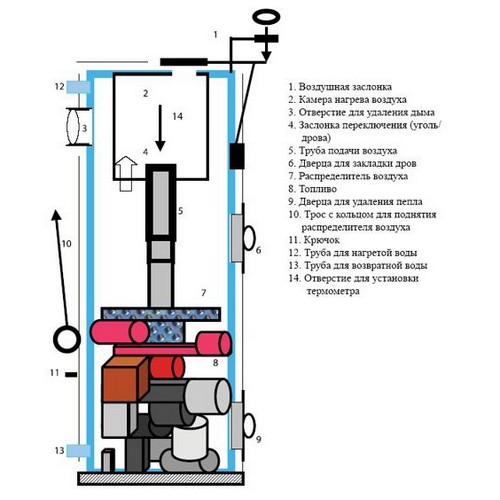

Как изготовить пиролизную печь малой мощности?

Несмотря на относительную сложность конструкции пиролизных печей, изготовить такой отопительный прибор можно самостоятельно. Довольно широко распространены варианты изготовления агрегата из кирпича или из газового баллона, однако наибольшей эстетичностью и эффективностью в работе обладает конструкция из листового металла.

Пиролизные печи, обладающие малой мощностью (до 25 кВт), отлично подходят для дачных домов, гаражей, теплиц и любых помещений, не превышающих по площади 100 м 2 . Такая конструкция отличается от обычной пиролизной печи следующими особенностями:

1. Не подключается к отопительной системе.
2. Нет необходимости устанавливать дымосос, поскольку в данном случае камера сгорания попросту располагается выше камеры газификации. Таким образом, создается естественная тяга.
3. Ввиду того, что конструкция получается не автоматизированной, необходимо периодически настраивать режим горения и осуществлять контроль за работой оборудования.

Совет! Для эффективной работы такой печи необходимо соблюсти такие условия: воздух в камеру газификации подается в ограниченных количествах. Для этого используется специальная заслонка. Камера, в которой происходит сжигание газа, должна быть оснащена воздуховодом, посредством которого в систему будет подаваться необходимое количество свежего воздуха.

Инструкция по изготовлению такой печи включает в себя несколько этапов:

1. Согласно схемы из жаропрочной стали сваривается корпус конструкции, в котором предусматриваются отверстия для дверцы зольника и топочной камеры. При этом топочная камера должна быть расположена над зольником, отделяясь от него чугунным колосником.

Важно! Подача воздуха в топочную камеру регулируется посредством дверцы зольника.

1. Камера сгорания газов располагается точно над топкой. Между ними находится пластина-отсекатель, которая производится из жаростойкой стали. Топка должна иметь специальный канал, по которому будет подаваться воздух с возможностью его перекрывания посредством специальной заслонки.
2. Для изготовления дверец используется тот же листовой металл, который дополнительно усиливается уголком. Дверцы обязательно должны запираться.

Совет! При желании можно купить в магазине дверцы, изготовленные из чугуна. Они выпускаются в различных размерах.

1. Изнутри камеры печи должны быть выложены шамотным кирпичом, что не только убережет конструкцию от прогорания, но и поспособствует более качественному теплораспределению.

Совет! Можно также облицевать печь кирпичом, что исключит возможность ожога.

1. Дымоход следует изготавливать из теплоизолированной трубы. Чтобы регулировать тягу в конструкции, предусматривается шибер.

Заключение

Пиролизная печь пользуется высокой популярностью ввиду целого ряда преимуществ перед аналогами. Основными из них являются экономичность, высокий КПД и возможность использования любого вида топлива. При желании и наличии чертежей изготовить такую печь можно и самостоятельно.

Часто, в условиях, когда невозможно подключить центральное отопление, хозяева прибегают к установке различных механизмов, обеспечивающих автономное поддержание комфортной температуры воздуха и воды в доме.

Это удобно, ведь можно самому, независимо от отопительного сезона, регулировать его начало и конец.

Помимо этого, такой способ обогрева дома более выгодный, чем отопление с помощью газа. Одним из таких приборов является пиролизная печь длительного горения.

Что такое пиролиз

Пиролиз представляет собой сложный технологический процесс. Его принцип работы заключается в разложении органических веществ под действием высокой температуры без доступа воздуха. Описанный этап происходит в нижней камере пиролизной печки.

Продуктами распада являются сажа и пиролизные газы. Далее, эти газы, переходя в специальную вторую камеру пиролизного котла, подвергаются сгоранию в большом количестве кислорода, что приводит к выделению энергии, рассеивающейся в виде тепла.

Таким образом, схема строения пиролизной печи достаточно простая. Ее основной компонент — система из двух камер: топка и камера для сгорания газа.

В топке, после горения сухого топлива, остается небольшое количество твердых остатков, а в верхней камере происходит догорание газа. Помимо этого, схема пиролизной печи предполагает специальную задвижку в дымоходе для регулирования поступления кислорода в камеру, тем самым уменьшая интенсивность работы агрегата, или же, наоборот, увеличивая ее.

Поскольку эти печки универсальны по отношению к используемым продуктам горения, мастера применяют разнообразные варианты топлива для своих агрегатов. Однако, большинство современных котлов работают с использованием твердого топлива. Такие отопительные устройства работают на дровах и пеллетах.

Важно учитывать, что твердое топливо для пиролизного котла должно быть достаточно сухим, и его влажность в среднем достигает не более 12%.

Выделяют следующие виды топлива:

• Дрова. Дрова заготавливаются из различных пород и видов деревьев. Например, наибольшей теплоотдачей обладают березы и хвойные растения. Также, достаточно теплоемкими являются дрова дуба, однако древесина его достаточно дорогая, а большая часть этих деревьев занесена в Красную книгу из-за бесконтрольной вырубки. Помимо перечисленных выше деревьев, часто используются дрова из ольхи, ясеня и лещины.
• Пеллеты. Представляют собой спрессованное растительное сырье в виде отдельных небольших цилиндров. В качестве сырья для изготовления пеллетов используют солому, шелуху и ветки.
• Каменный уголь. Такое сырье применяется для поддержания тепла в производственных помещениях.
• Евродрова. Их более распространенное название «топливные брикеты». В отличие от пеллетов имеют большие размеры, однако, сырье для их изготовления остается тем же.

Преимущества и недостатки агрегатов

Среди большого разнообразия отопительных агрегатов выделяют две главные группы по принципу отдачи тепла, это:

• Печи с водяным контуром. В таких агрегатах нагревается вода, которая достаточно долго отдает тепло в окружающую среду, за счет чего обеспечивается длительное поддержание высокой температуры в комнате. Среди плюсов таких отопительных систем можно выделить их выгодность и относительно малые затраты. Однако, имеется высокий риск замораживания колориметра, а также стоимость дополнительных сантехнических работ с таким агрегатом может неприятно удивить владельца.
• Печи с разными вариантами размещения теплообменников. В таком случае топка располагается над воздушной камерой или под ней. В первом случае приходится устанавливать специальные дымоотсосы и вентиляторы. Они создают принудительную тягу. Если же топка под воздушной камерой, то тут работает естественная тяга.

Классификация пиролизных печей по циклу

Рабочий цикл пиролизного котла включает в себя: сушку, пиролиз древесины, охлаждение древесного угля.

По длительности цикла выделяют модели с коротким и длинным циклом.

В первом случае весь оборот цикла обычно составляет около 7 часов, во втором же случае это число увеличивается до нескольких суток.

Классификация по материалу

Различают большое количество видов пиролизных котлов.

По материалу, из которого изготовлен котел, выделяют каменные и металлические.

Каменные печки на сегодняшний день пользуются достаточно малым спросом и устанавливаются крайне редко.

Металлический котел пиролизного горения используется куда чаще, ведь является более эффективным, нежели его предшественник. Такой агрегат также отличается простотой сборки и его, при желании, можно перемещать с одного помещения в другое.

Среди металлических пиролизных котлов выделяют:

• Печь-буржуйка. Пожалуй, пиролизная буржуйка является самой удобной и многофункциональной отопительной системой. Она может быть использована в целях приготовления пищи, для бани и сауны, также часто применяются для обогрева как жилых, так и нежилых домов.
• Печь Булерьян. Один из самых универсальных и часто устанавливаемых видов пиролизных котлов. Обеспечивает обогрев как жилого, так и нежилого помещения.
• Печь Бубафоня. Конструкция такого котла предельно проста и понятна любому непрофессиональному сварщику. В большинстве случаев используется для прогревания нежилого помещения.
• Печь на отработанном масле (отработке). Тоже не используется для прогревания жилых домов, однако активно устанавливается в нежилых помещениях. Очень проста в изготовлении и является достаточно экономичной моделью.

Среди кирпичных конструкций принято только выделять печь Кузнецова, которая может быть установлена как в жилом помещении, так и в бане.

К тому же, на таких печах возможно приготовление пищи. Их главное преимущество в том, что отдача тепла, вырабатываемого в них, более мягкая, и тепло такие печи сохраняют дольше.

Главные минусы в больших габаритах печи и ее не мобильности. Они являются более проблематичными в установке и монтаже. Кирпичные пиролизные печи, чаще всего, выглядят более эстетично, чем металлические.

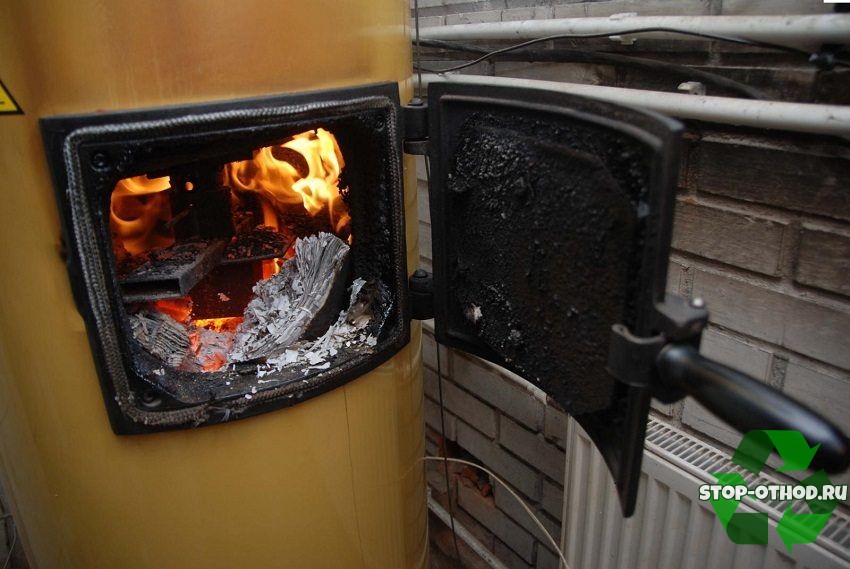

Критерии выбора

При выборе отопительного агрегата необходимо учитывать все особенности печи.

Преимущества выбора пиролизных котлов состоят в их высоком КПД (до 85 %). Этот показатель обеспечивается именно благодаря сгоранию выделенного в топке газа (пиролизного газа).

Продукты сгорания не содержат в себе вредных веществ и являются экологически безопасными. Также, при эксплуатации пиролизного котла возможно использование широкого спектра топлива. За таким прибором нет необходимости следить постоянно, в отличие от обычных печей. Выбирая пиролизную печь, стоит обращать внимание на большое количество факторов.

Например:

• Цели использования. Для обогрева нежилых помещений лучше использовать металлические печи, т.к. они являются более компактными и удобными в монтаже.
• Место печи. Немаловажным фактором в выборе печи является ее месторасположение. В гараже, обычно, используют металлические пиролизные печи, в то время как дома часто можно увидеть и каменные конструкции.
• Объем помещения. Для обогрева небольшого гаража или дома, в целях экономии места в помещении часто прибегают к использованию небольших конструкций. Зачастую, это металлические пиролизные котлы. Поскольку каменные печи часто занимают большую площадь, нежели изделия из металла.
• Используемое топливо. Как упоминалось ранее, большинство пиролизных печей способны работать на различных видах твердого топлива. Поэтому, это редко является лимитирующим фактором при выборе пиролизного котла.

Также, существует возможность самостоятельного конструирования и изготовления пиролизного котла, что является большим преимуществом для многих, даже не профессиональных, сварщиков.

Как изготовить металлическую пиролизную печь своими руками

Как известно, все металлические пиролизные печи являются весьма мобильными и их можно перемещать в пространстве. Поэтому многие выбирают именно такой тип печек.

На сегодняшний день представлено большое количество схем по их изготовлению, поэтому, создание собственного высокоэффективного отопительного агрегата уже не представляется проблематичным.

При проектировании самодельной пиролизной печи необходимо учитывать то, что процесс пиролиза не является регулируемым, поэтому стоит уделить должное внимание выбору материалов: они должны быть достаточно высокого качества.

При правильно подобранных материалах, пиролизный котел, изготовленный собственными руками, может служить своим хозяевам достаточно долго.

Изготавливают металлическую печь из прочных и качественных стальных листов, обычно в печи формируют 2 стенки. Между ними пространство заполнено водой или песком.

Вентилятор наддува является обязательным компонентом печки, в которой газовая камера расположена снизу, и обеспечивает такой элемент подачу этих газов вниз, где происходит процесс дожига газового остатка. Также, не менее популярными являются пиролизные печи из газовых баллонов.

Что понадобится для изготовления

Изготовить пиролизную печь можно из подручных материалов, не прибегая к закупке дорогостоящих элементов. Для создания пиролизной печи необходим основной набор инструментов, а также главные составляющие самой печи.

Среди них:

• Дрель.
• Металл толщиной 4-7 мм.
• Вентилятор.
• Датчик.
• Сварочный аппарат и электроды.
• Болгарка, шлифовальные и отрезные круги.
• Огнеупорный кирпич (для кирпичных котлов длительного горения).
• Колосники.
• Трубы различных сечений (прямоугольные и круглые).
• Стальная полоска.
• Две небольшие дверки.

Необходимые расчеты

В процессе создания эффективной пиролизной печи одним из главных пунктов является качественно составленный чертеж и схема будущей конструкции.

С этой целью необходимо заранее определить желаемый размер агрегата, форму корпуса, а также варианты расположения камер. Также, нужно рассчитать необходимую мощность прибора.

Для этого существуют различные формулы, по которым можно определить его эффективность.

В первую очередь стоит определить количество энергии, необходимой для обогрева всего помещения.

Рассчитывают данную величину по формуле: М = количество тепла / (15,5*0,8*0,5) (учитывая, что полностью топливо сгорает только на 80%, а КПД самодельной печи равен примерно 50%). Далее рассчитывается необходимый объем сгорания твердого топлива.

Подготовительные действия на месте

Обычно сборка самой печи происходит уже на том месте, где в дальнейшем она будет стоять. Поэтому, важно хорошо подготовить место установки.

Сама печка должна располагаться как минимум на 0,8 м от каждой ближайшей стены. На месте ее установки выкладывают основание из кирпичей или иного негорючего материала, такого как лист железа, толщиной около 0,15 см. К тому же, площадь этой основы стоит выбирать так, чтобы она была на порядок больше, чем сама печка.

Процесс изготовления

Для изготовления пиролизной печи, в первую очередь, надо сделать специальные металлические заготовки. Сваривая все детали, получают каркас печки.

После этого изготавливаются ее стенки, в которых проделываются специальные отверстия для топки и зольное отверстие.

Также, в одной из боковых стенок необходимо сделать просвет, который будет выступать поддувалом с заслонкой. Он изготавливается из трубы с круглым поперечным сечением и его диаметр составляет 5-6 см.

Для подключения печи к дымоходу в отверстие крышки необходимо приделать отвод диаметром около 11-12 см, к которому присоединяется боров – заслонка, которая задерживает выход газов из камеры дожигания, обеспечивая их сгорание в полном объеме.

Советы для самостоятельного изготовления кирпичной печки

Хоть более эффективной и популярной является металлическая печь пиролизного горения, часто устанавливается и кирпичная.

Пиролизная печь из кирпича своими руками, как и металлическая, требует точных расчетов, схемы и чертежа. Используют специального вида кирпич – огнеупорного, который с эстетической точки зрения не хуже обычного.

Еще необходим шамотный кирпич, для изготовления всех внутренних ее перегородок. Часто такие отопительные установки располагают в саунах и жилых домах. Кирпичные пиролизные печи в первого взгляда могут выглядеть как камин и создавать достаточно приятную и уютную атмосферу в доме или бане.

Правила эксплуатации и обслуживания

Печи длительного горения удобны в использовании, поскольку топливо выгорает почти полностью. Сажа остается в маленьких количествах, соответственно, котел не требует постоянной чистки. Регулярный ремонт пиролизного котла представляет собой просто своевременное устранение различных неисправностей.

При изменении формы дверцы топки следует исправить ее или просто заменить. Если конструкция расходится по шву сварки, то необходимо прекратить эксплуатацию агрегата и срочно устранить неполадки. Использование неисправного пиролизного котла может быть опасно для его владельцев.

Чтобы пиролизная печь была безопасна в использовании, необходимо следовать схеме и расчетам, а также, подбирать качественный материал и исправную технику.

Придерживайтесь таких советов в эксплуатации:

• Сухое твердое топливо. Влажность топлива не более 10-15%, иначе это грозит скорым приходом агрегата в неисправное состояние.
• Дымоходная труба котла съемная. Это позволяет обеспечить легкое удаление сажи и конденсата.
• Возле печи ни в коем случае не должно быть горючих предметов или конструкций.

Принцип работы пиролизной печки достаточно сложен. В нем закручены несколько сложных теплотехнических процессов, которые доводят КПД агрегата выше 90%. Показатель несравним ни с каким другим теплотехническим прибором. Поэтому когда говорят, что пиролизная печь своими руками – это просто, не верьте. В свободном доступе есть всего лишь несколько картинок с чертежами в разрезе, но нет ни размеров, ни материалов, из которых изготавливаются узлы и детали печи. Можно технологию изготовления купить или дойти до нее своим умом, потратив немало времени (месяцы или годы). Но если после сборки пиролизная печь будет соответствовать своему назначению, то можно с уверенностью сказать, что это самый экономичный вариант теплогенераторов с высочайшим коэффициентом полезного действия.

Пиролизная печь

Что такое пиролиз

Пиролиз – это термическое разложение вещества при высоких температурах на более мелкие частицы, и при этом дополнительные реагенты в процессе не участвуют. Мелкие частицы в свою очередь концентрируются в виде газов, которые впоследствии сжигаются, выделяя большое количество тепловой энергии. То есть, происходит двойное выделение тепла, плюс, полное сжигание топлива с минимальными отходами.

Что касается вышеупомянутых реагентов, то речь в основном здесь шла о кислороде, который поддерживает горение. Так вот сам пиролизный процесс происходит при отсутствии этого химического вещества. По сути, получается так, что топливо в топке печи не горит, а тлеет. При этом выделяется достаточное количество тепловой энергии, а заодно и выделяются газы, которые собираются в специальном отсеке, где они под действием высокой температуры сгорают, опять-таки, выделяя большой объем тепла.

Достоинства и недостатки пиролизных печей

Некоторые преимущества пиропечей уже упоминались.

1. КПД достигает 90%.
2. Экономия топлива.
3. Внутри топки происходит процесс длительного горения, что позволяет одной закладкой топлива пользоваться долгое время. То есть, присутствие человека минимизируется.
4. Процесс пиролиза можно отнести к экологичным, потому что при его проведении в атмосферу выбрасывается минимальное количество угарных газов.
5. Если изготовить пиролизную печь своими руками правильно (по чертежам точно), то можно гарантировать полнейшее отсутствия сажи, потому что она просто не будет образовываться за счет максимального сжигания топлива. Поэтому чистить такую печь нет необходимости.
6. В качестве топлива здесь используются прессованные отходы растительной биомассы. Это самый дешевый вид энергоносителя на сегодняшний день.

Конструктивные особенности

Что касается недостатков, то и они тоже есть.

• Пиролизная печь – это достаточно большой агрегат.
• Собрать ее своими руками не так просто. Это не обычный водогрейный прибор или буржуйка.
• В качестве топлива в пиролизных печах используется топливо с низкой влажностью. Ее повышение негативно сказывается на самом пиролизном процессе, что скажется на снижении КПД, плюс, появления смоляных отложений на стенках агрегата и дымохода.

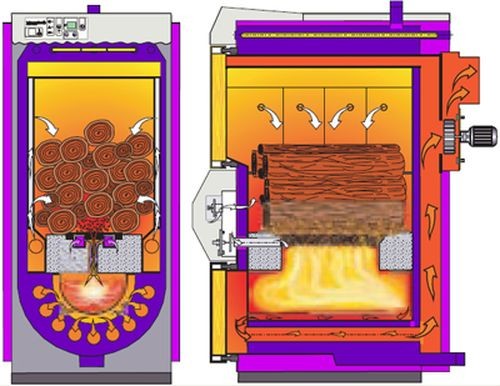

Принцип работы и конструкция пиролизной печи

Принцип работы пиропечи заключается в том, что топливо, заложенное в топку агрегата, тлеет при минимальном доступе воздуха. При этом топка расположена над отсеком, куда поступают угарные газы. Они по каналам проходят между стенками печки и топки, где и сгорают.

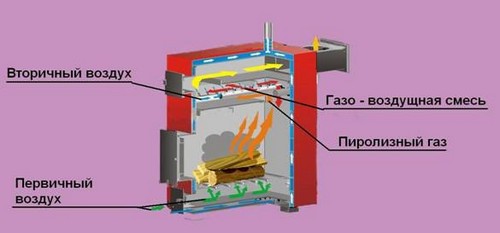

Чтобы газы смогли опуститься вниз, необходимо в топке создать избыточное давление. Вот почему в нее подается воздух, который специалисты называют первичным. В камеру дожига также подается воздух, чтобы газы могли гореть. Они без кислорода гореть не будет. Это воздух называется вторичным. Газы, перемешиваясь с воздухом, образуют горючую смесь, которая, сгорая, выделяет огромное количество тепловой энергии. Кстати, очень важно соблюсти пропорции воздуха и угарных газов. Чего-то будет больше или меньше, сразу отразиться на процессе сгорания. Далее оставшиеся продукты выводятся дымоходом в атмосферу.

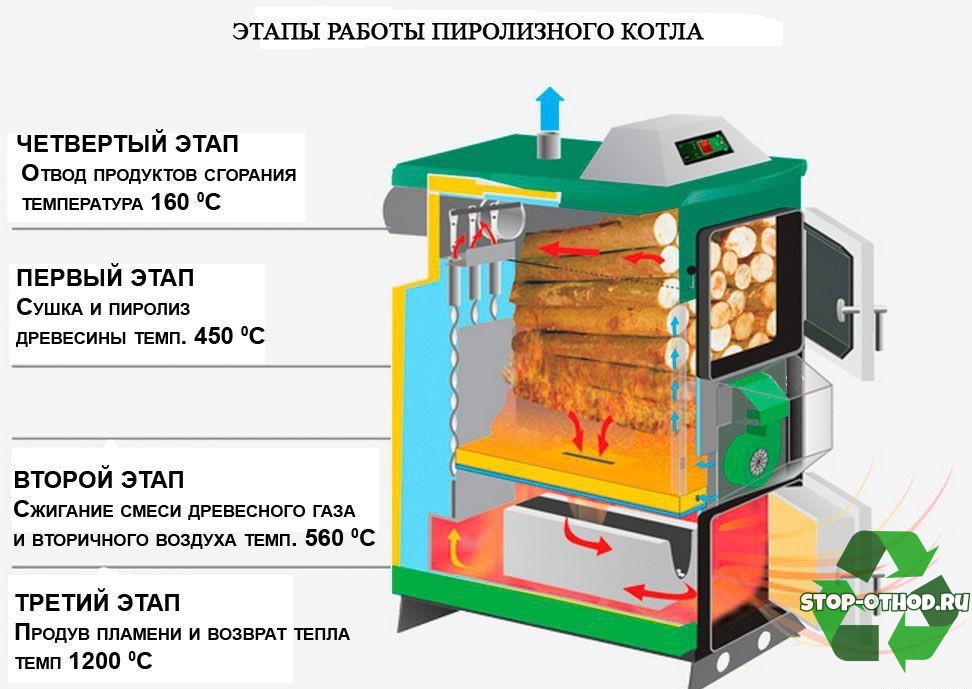

Три стадии работы пиропечки

Учитывая принцип работы пиролизного котла, можно собрать его по чертежам. Но придется учитывать качество используемых материалов. Особенно это относится к металлу. Высокая температура быстро выводит из строя любой материал, поэтому для сооружения пиролизной печи своими руками (по чертежам) необходимо использовать сталь легированную жаропрочную толщиною не меньше 8 мм.

Кстати, агрегат можно изготовить и уже из готовых изделий, к примеру, из газового баллона, толщина стенки которого как раз подходит под требуемые нормы. Но для этого придется перераспределить отсеки для топки и камеры дожига. Если в классической конструкции топка располагается над камерой дожига, то это не значит, что их нельзя поменять местами. В самодельных пиролизных котлах как раз такой вариант и используется, что снижает сложность конструкции и трудоемкость проведения сборочных работ. Чтобы вы поняли, о чем идет речь, посмотрите фото ниже, где показана такая конструкция печки.

Схема работы пиролизной печи

Внимание! Камер, по которым проходят пиролизные газы, может быть несколько. И чем их больше, тем интенсивнее газы насыщаются кислородом. Поэтому очень важно точно соотнести количество камер и объем пиролизных газов.

Необходимо отметить, что камера дожига может располагать и сбоку от топки. Ведь основное требование процесса пиролиза – это отделение газов от топлива. А где оно будет сжигаться неважно. Главное, чтобы оно сжигалось полностью. При этом тление может производиться снизу закладки или сверху. То есть, поджигать топлива можно как снизу, так и сверху.

Газовый баллон для пиролизной печи

Сделать пиролизную печь из газового баллона несложно. Что необходимо для этого сделать.

Печка пиролизного типа из баллона

• В первую очередь внутри баллона надо сделать перегородки для камеры дожига. Для этого можно нарезать из листового железа круги диаметром равным внутреннему диаметру баллона. На каждом круге надо вырезать сегмент. В конечном итоге должно получиться больше, чем полукруг.
• Полученные детали устанавливаются внутрь резервуара, где они привариваются по периметру электросваркой. Очень важно правильно установить обрезанные круги. Необходимо установку провести так, чтобы свободное от отрезанного элемента место оказалось напротив точно такого же, только другого отрезанного круга. То есть, должна получиться многоступенчатая камера, собранная из этих кругов перегородок, которые собранные в одну систему будут собой представлять змеевик. По нему и будут пиролизные газы от топки подниматься к дымоходу. Здесь же они будут обогащаться кислородом и сжигаться полностью.
• Обязательно в стенке баллона напротив первого этажа камеры дожига надо сделать несколько небольших отверстий диаметром 3-5 мм. Отверстия делаются сверлом и дрелью.
• Конец созданного канала камеры дожига соединяется с выходным патрубком, который станет началом дымохода. Поэтому сбоку или сверху баллона делается отверстие под патрубок, и с внешней стороны он приваривается.
• Как и в любой печи, в пиролизной надо сформировать топку. Для этого в баллоне делается отверстие прямоугольной формы под дверцу. Через нее будет производиться закладка топлива.
• Чуть ниже отверстия устанавливается колосниковая решетка, которую можно изготовить из того же металлического листа, в котором надо просверлить отверстия. Можно сделать ее из арматуры в виде сетки.
• Ниже дверцы с той же стороны, где она будет установлена, надо сделать несколько отверстий для подачи первичного воздуха.

Внимание! При навешивании дверцы топки необходимо учитывать герметичность ее прилегания к стенкам корпуса печи. Через нее в топку не должен проникать воздух.

Данная конструкция дает возможность поджиг производить сверху топлива. Воздух будет проникать через массу уложенных топливных брикетов и попадать в зону тления. Его будет не очень много, что не даст топливу загореться в полную силу. Кстати, в качестве топлива в пиролизных печах могут использовать опилки, мелко нарубленные стебли или листа, лучше запрессованные, мелкой фракции уголь. Сегодня производители пиролизных котлов предлагают к ним свое топливо, которое изготавливается из любых растительных материалов. Они прессуются в небольшие гранулы, которые называются пеллетами.

Пиролизная печка из газового баллона с прессом

Из газового баллона можно изготовить более простую конструкцию печки пиролизного типа.

• Срезается верхняя полукруглая крышка баллона.
• Срезается часть боковины под отверстие для топки.
• Устанавливается колосниковая решетка.
• Вырезается из металлического листа блин диаметром, который будет чуть меньше внутреннего диаметра баллона.
• В блине делается отверстие под дымоходную трубу, которая к нему и приваривается.
• Эту конструкцию надо утяжелить, для чего с нижней ее стороны привариваются четыре куска швеллера. При этом дымоходное отверстие не должно быть закрыто.
• В вырезанной крышке баллона также делается отверстие под дымоход.
• Навешивается дверца.
• Делаются небольшие отверстия ниже топки.

Схема работы пиролизной печи из газового баллона

Печь готова, можно ее загружать. Загрузку делают больше половины объема полученного пространства. Поджиг можно производить снизу или сверху. Устанавливается сверху пресс, изготовленный из металлического блина, усиленного швеллерами. Его основная задача – прижимать топливо к зоне горения (тления), при этом между стенками пресса и поверхностью уложенного топлива остается пространство, сформированное швеллерами. При сжигании топлива пресс будет опускаться, оставляя зазор одинаковым во время всего процесса работы пиролизной печи.

Между краями блина и стенками баллона также есть зазор, через который угарные газы поступают в зону дожига, образованной крышкой печи и верхней плоскостью пресса. Обычно такой агрегат называют печкой длительного горения. Как показывает практика, одной закладки хватает на 6-10 часов в зависимости от объема топочной камеры.

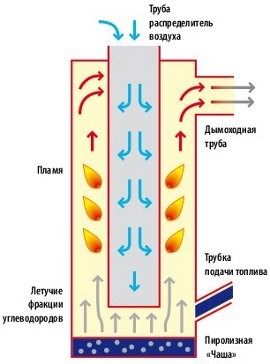

Пиролизная печь Лачиняна

Отопительное устройство длительного горения – пиролизная печь – представляет собой оптимальный вид автономного агрегата в условиях отсутствия возможности подключения к магистральным линиям энергообеспечения. Установку еще называют газогенератором, так как энергия в нем вырабатывается в результате дожигания газов, которые выделяются при тлении твердого топлива в камере. Пиролизный агрегат способен бесперебойно работать на разовой закладке дров или угля в течение продолжительного периода времени – от нескольких часов до нескольких суток подряд – без постоянного контроля.

Конструкция предусматривает два отсека: в первом закладывается твердое топливо и происходит процесс его медленного окисления. При тлении дров выделяется большое количество горючих газов, которые поступают в отсек выше и сгорают. Чтобы топливо не вспыхнуло, а тлело, строго регулируется подача кислорода. По большому счету пиролизные устройства функционируют на газе, который вырабатывается в самом агрегате.

Эксплуатация установки длительного горения дает максимальный объем тепловой энергии при существенной экономии топливных ресурсов. Это обуславливается тем, что горючее перерабатывается практически полностью, в результате сажа и зола почти не образуются, также отсутствует дым.

Плюсы и минусы газогенераторов

Агрегаты пиролизного горения отличаются высокой эффективностью и располагают массой конкурентных преимуществ:

• высокая производительность – КПД до 95%;
• экологичность – минимальный уровень дыма, отсутствие сажи;
• комфортное обслуживание – загружают топливо 1-2 раза в сутки в зависимости от модели, нет необходимости постоянного контроля подачи горючего;
• вариативность топлива – пиролизы способны работать на любом твердом горючем ресурсе. Это могут быть различные материалы, включая торф, пеллеты, древесину, уголь. Также в ход идут опилки, шелуха, картон и другие виды производственных отходов.

Еще одним плюсом в копилку отмечают доступность самостоятельной сборки и монтажа заводской модели газогенератора и возможность изготовления пиролизной печи своими руками.

Основным недостатком агрегатов длительного горения считается высокая стоимость изделия. В зависимости от мощности модели реализуются в диапазоне от 30 и до 100 тыс. рублей и более. Поэтому многих привлекает идея самостоятельного изготовления пиролизной печи для дома из недорогих материалов.

Среди минусов эксплуатации пиролизных устройств также отмечают требования к качеству топлива. Дрова необходимо хранить в надлежащих условиях, чтобы обеспечить оптимальный уровень влажность. Иначе снижается эффективность работы агрегата, так как наличие влажных паров негативно отражается на процессе переработки газов.

Классификация пиролизных устройств

Газогенераторные печи классифицируются по нескольким категориям. По материалу изготовления различают установки металлические и кирпичные. Также модели делятся по назначению и способу передачи тепловой энергии. По методу передачи тепла различают варианты пиролизных агрегатов с водяным контуром отопления и теплообменниками воздушной системы.

Металлическая печь пиролизного горения

В эту группу входит ряд конструкций:

1. Печь-буржуйка. Газогенератор с внутренней конструкцией в виде буржуйки применяется для обогрева жилых и технических помещений. Модель также актуальна для бань и саун, используется для приготовления пищи, есть уличные варианты для барбекю комплексов;
2. Печь Булерьян. Эта пиролизная конструкция шахтного типа с КПД до 75% предназначена для обогрева как жилых, так и нежилых помещений. Через нижние концы опоясывающих котел труб всасывается холодный воздух, который быстро нагревается и выбрасывается вверх в помещение через верхние элементы.
3. Печь Бубафоня. Изобретенье принадлежит умельцу из Колымы, в качестве основы для конструкции применяется старый газовый баллон. Установка актуальна для отопления технических помещений. Бубафоня из баллона с объемом 50 л способна работать на одной закладке дров 6 часов, поддерживая комфортную температуру в помещении площадью до 70 м².
4. Печь Лачиняна. Установка сочетает в себе максимально высокий КПД и предельно низкий уровень расхода топлива. Модели активно применяют для обогрева автофургонов и походных палаток. «Лачинянки» используют также для отопления сельхоз строений и охотничьих домиков. Модели с водяной рубашкой применяются для обогрева жилых помещений площадью до 300 м². Примечательно, что 2 ведер угля достаточно для 5-7 суток бесперебойной работы пиролизного агрегата Лачиняна, известного изобретателя из Казахстана.
5. Пиролизная печь на отработанном масле. Экономичный агрегат длительного горения на отработке предназначен для обогрева нежилых помещений. Конструкция максимально проста, и смастерить такую модель под силу большинству домашних умельцев.

Кирпичная печь длительного горения

Газогенератор в виде кирпичной конструкции – печь Кузнецова – применяется для обогрева жилых помещений и банных комплексов. Также устройство используют для приготовления пищи. КПД кузнецовских пиролизных печей – 80% и выше, топливо в них сгорает практически полностью. Весь потенциал горячих газов и дыма используется для нагревания кирпичного корпуса конструкции. Высокую продуктивность кузнецовским газогенераторам обеспечивает особая двухколпаковая конструкция.

Критерии выбора

При желании будет легко подобрать готовую модель, параметры которой соответствуют требованиям, но зачастую увлеченные идеями изобретателей домашние умельцы делают пиролизные печи своими руками. При выборе варианта газогенераторной установки учитывают ряд моментов:

• назначение пиролизного агрегата. Для отопления сарая, курятника, гаража или других технических помещений выбирают относительно компактную металлическую или кирпичную конструкцию. Для обогрева дома в приоритете строительство кирпичной печи длительного горения. Для туристических целей выбирают походную пиролизную печь портативного типа;
• мощность устройства. В зависимости от параметров обогреваемого объекта определяется необходимая мощность газогенератора;
• мобильность конструкции. Кирпичная пиролизная печь стационарна, устройство возводится на постоянном месте эксплуатации. Практически все виды металлических газогенераторов мобильны.

Для качественной работы пиролизной печи требуется наличие твердого топлива определенной влажности, запасы которого хранят в подсобном помещении.

Изготовление пиролизных печей

Решая, как смастерить пиролизную печь своими руками, необходимо учитывать площадь и тип обслуживаемого пространства. Работы выполняются на основе чертежей, для создания которых необходимо определить размеры и форму корпуса, уточнить тип расположения отсека для закладки твердого топлива и камеры дожигания газов.

Материалы и инструменты

Для изготовления металлической установки пиролизного горения следует собрать следующий набор подсобных материалов и инструментов:

• стальные листы толщиной в 3-4 мм марки Ст20;
• уголки стальные 50 мм – 4 шт;
• труба d50;
• арматурные элементы;
• трубы для дымохода d120;
• кирпичи – 15 шт;
• электросварочный аппарат плюс электроды;
• электродрель, болгарка;
• молоток, строительный уровень, рулетка, маркер.

При выборе материалов для самостоятельного изготовления газогенератора стоить отдать предпочтение качественным и надежным ресурсам, от этого зависит эффективность устройства и безопасность эксплуатации.

Чертежи и расчеты

Чертеж изделия можно сделать самостоятельно, взяв за основу изображение выбранного агрегата. Далее, учитывая особенности устройства, проводят расчет необходимой мощности. Для этого сначала определяют требуемую мощность установки в режиме пламенного горения, далее вычисляют параметры при режиме газогенерации.

Далее рассчитывают объем топливной закладки, который необходим для обеспечения необходимой мощности. Для этого вычисляют массу топлива, учитывая, что ресурс сгорает только на 80%. При этом стоит помнить, что КПД самодельного очага пиролизного действия в среднем равен 50%.

В конце рассчитывают объем топки с учетом того, что коэффициент загрузки не должен превышать стандартное для этой отрасли значение 0,63.

Выбор и подготовка места

Выбирая место установки печной конструкции, следует учитывать, что пространство вокруг любого очага должно соответствовать требованиям пожарной безопасности:

• оформляется площадка-основа в виде платформы с ровной поверхностью из негорючих материалов;
• габариты основания должны быть больше, чем параметры возводимой конструкции;
• между агрегатом и стенами помещения выдерживается расстояние не менее 80 см;
• поверхности стен покрывают жаропрочными облицовочными материалами.

Для обеспечения безопасной эксплуатации поверхность пола не менее 1,2 м перед отопительным агрегатом укрепляется негорючим покрытием.

Изготовление и установка

Работы выполняются в следующем порядке:

1. В начальном этапе делают необходимые заготовки в виде элементов для вертикальных стоек. Далее по ширине установки отмеряют горизонтальные компоненты, после чего детали каркаса сваривают. При изготовлении стенок в передней панели проделывают отверстия для топки и зольника, оснащают их крепежными элементами для установки навесных дверок. Для монтажа колосниковой решетки и поддона с перфорацией, разделяющей топочный отсек от камеры дожига, к внутренней поверхности крепят уголки.
2. В боковую стенку необходимо врезать поддувало с заслонкой. Для этого из короткого отрезка трубы заготавливают поддувало, просверлив отверстие для оси заслонки. Из арматуры делают ось заслонки, к которой приваривают стальной диск, параметры которого соответствуют внутреннему диаметру поддувала.
3. Начиная с днища, сваривают детали корпуса, далее укладывают колосниковую решетку с элементом перегородки. После чего приваривают крышку.
4. В отверстие крышки вваривают отвод с углом поворота 90° для подключения корпуса к дымоходу. К отводу присоединяют боров – горизонтальный участок длиной 1 м. Он нужен для того, чтобы задерживать выход газов из камеры дожигания.

Шиберную заслонку, которая устанавливается в конце горизонтального участка, выполняют по тому же принципу, что и заслонку поддувала. Но в этом случае диаметр шибера должен быть меньше внутреннего диаметра трубы, также на диске вырезается сектор в ¼ основы.

Правила эксплуатации

Пробный розжиг самодельного отопительного агрегата пиролизного действия выполняется с открытой шиберной заслонкой. На колосник кладут небольшое количество твердого топлива в виде стружек и щепы и разжигают. Далее подкладывают некрупные поленья, закрывают дверцу и заслонку, регулируют мощность при помощи поддувала. Так как шибер имеет разрез, это не позволяет полностью перекрыть дымоход.

Для создания оптимальных условий для эффективной работы печных агрегатов длительного горения, следует придерживаться следующих рекомендаций:

• при изготовлении металлических пиролизных устройств дымоотводы стоит делать съемного типа. Это заметно упрощает очистку конструкции от продуктов сгорания;
• применяют качественные топливные ресурсы, особенно если пиролизная конструкция используется для отопления жилых помещений;
• влажность твердого топлива не должна превышать 21%, иначе это чревато снижением эффективности работы отопительного устройства.

Так как топливо в пиролизном оборудовании выгорает практически полностью, нет нужды в частых чистках зольника и дымохода. При этом необходимо своевременно устранять возможные неполадки, к примеру, при деформации дверцы следует ее починить или заменить. В случае если возникли трещины в швах или другие дефекты, важно прекратить эксплуатацию и провести ремонтные работы.

Несмотря на то, что КПД самодельной пиролизной конструкции для дома несколько уступает промышленным образцам, эффективность такой установки на порядок выше в сравнении с традиционными вариантами дровяной печи. К тому же привлекает доступность материалов и несложность работ по изготовлению отопительной установки своими руками. Также импонирует экономичность расхода горючего и комфортность обслуживания, так как для работы пиролизных агрегатов нет нужды в частых загрузках топлива.

Создать отопительное устройство пиролизного горения своими руками не сложно, но требуется действовать с большой точностью, разработав собственные чертежи или применяя готовые варианты.

Пиролизная печь из кирпича своими руками, схема устройства пиролизного котла на дровах.

Пиролизные печи отличаются от обычных печей, более длительным сроком горения. Уже в самом названии печи, содержится ответ, в чём различие печей.

Процесс сгорания топлива в такой печи, можно условно поделить на два этапа. Первый этап - пиролиз, то есть, разложение органики под воздействием высоких температур на твёрдый материал и газообразный. Данный процесс происходит при минимальном воздействии кислорода.

На втором этапе к полученным составляющим, при высокой температуре, подаётся кислород, под воздействием которого происходит полное сгорание топлива и газа.

Можно сказать, что получается полностью безотходный процесс, при котором топливо превращается в тепло, не оставляя золы и не загрязняя воздуха.

Кирпичный, пиролизный котел, имеет высокий коэффициент полезного действия, он экономит топливо, а в отработанных газах содержится минимальное количество вредных веществ. Пиролизная печь из кирпича своими руками изготавливается относительно легко при наличии необходимой сноровки и знаний.

Работа печи основывается на пиролизе. Процесс выделения пиролизных газов происходит в условиях недостатка кислорода. Из топлива при высокой температуре выделяются газы, лишь впоследствии они смешиваются с кислородом, процесс способствует полному сгоранию топлива и самого газа.

В пиролизную печь из кирпича, благодаря особенностям конструкции, топливо загружается сверху, внизу же предусмотрен вторичный отсек «догорания» пиролизных газов.

Тягу в печи создает дымосос - тягодутьевая конструкция, дымоход вентилируется принудительно. Как система работает? В первичном верхнем имеет место недостаток кислорода, поэтому топливо выделяет пиролизные газы, которые догорают в нижнем отсеке.

Основной материал для изготовления конструкции - керамический кирпич. В зависимости от размера, в среднем для пиролизного котла из кирпича понадобится от трехсот до пятисот штук.

Кстати, в зависимости от назначения, пиролизные печи могут иметь по два отсека для твёрдого топлива.

А в некоторых случаях, камеры вторичного сгорания могут быть расположены выше, чем топочный отсек с твёрдым топливом. Многое зависит от индивидуальных особенностей проекта, от принципов тяги и так далее.

Главное, когда вы устанавливаете печь длительного горения, строго придерживаться схемы и соблюдать противопожарные правила.

Для сооружения камер сгорания требуется огнеупорный кирпич, а для того, чтобы сварить водогрейный котел, нужны металлические листы. Также для изготовления печи понадобятся чугунные решетки, топочные дверки, дымосос для создания тяги, датчики и электроды, измеряющие температуру.

А значит, понадобятся такие инструменты, как аппарат для сварки, шлифовальная машинка.

Кирпичная пиролизная печь своими руками порядовка

Сначала изготавливается плита фундамента. Неважно из какого материала фундамент под печь изготовлен, его не нужно связывать с фундаментом дома, так как просадку эти две конструкции могут дать различную.

Просвет между фундаментами печи и дома должен быть минимум 5 см. Далее этот просвет заполняется, и производится кладка кирпичом в соответствии со схемой.

С технологией кирпичной кладки лучше ознакомиться по видео, она включает несколько рабочих процессов: установку порядовок, подачу кирпичей и раствора, укладку, проверку надежности. В первую очередь всегда выводятся углы. Прямоугольные углы выстраивают с помощью порядовки - металлического угольника.

Первые несколько кирпичей кладут с помощью правила, а далее ставится порядовка, вертикальность ей придают воспользовавшись уровнем или отвесом. Делая кладку своими руками, важно позаботиться о безопасности и проследить за самым главным – герметизацией швов.

Для того, чтобы учесть все возможные огрехи, можно выложить сооружение сначала без раствора и, если все сходится, начать укладывать кирпич на раствор. Следующий шаг - установка колосников (чугунных решеток для поддержания слоя топлива) и топочных дверок.

Далее следует процедура подключения отопительной системы. Её необходимо тщательно продумать. Водогрейный котёл, при наличии схемы, необходимых навыков и оборудования варится собственноручно. Конечно, если нет практики, то лучше предоставить эту работу специалистам.

Для котла понадобятся металлические листы и трубы разного диаметра, сварочный аппарат, болгарка. Готовый котел закрепляется в нижней камере. Устанавливаются датчики, чтобы регулировать процесс пиролиза

Процесс пиролиза

После того как всё установлено и подключено, система тестируется. Для того чтобы произошел процесс пиролиза температура должна быть не меньше 450 и не больше 1100 градусов по Цельсию.

Но, одной температуры мало. Нужна регулируемая подача воздуха и наличие дополнительной камеры сгорания газов. Еще один момент, на который стоит обратить внимание - влажные дрова не подходят для топки пиролизной комбинированной кирпичом печи. Пар разбавляет пиролизные газы и печь затухает.

Кстати, для обычных печей из кирпича, также рекомендуется использовать только сухие дрова. Дрова должны храниться под навесом не менее одного года. В этом случае, при сгорании не выделяется конденсат и печь прослужит дольше.
