Навесной вентилируемый фасад — что это? Виды навесных вентилируемых фасадов Навесная облицовка фасадов

Одними из многих важных требований, предъявляемых к современным видам облицовочного покрытия, является способность надежно противостоять неблагоприятным воздействиям окружающей среды.

Навесные вентилируемые фасады представляют собой конструкцию, предназначенную для предохранения поверхности несущих стен от разнообразных внешних воздействий.

Впервые данный способ защиты и отделки фасадной части здания, начал применяться около 60 лет назад. В последний же десяток лет технология получила просто огромное распространение – на рынке появилось множество самых разнообразных покрытий, получивших применение в частном и многоэтажном строительстве.

Основные достоинства навесной облицовки

На самом деле, навесные фасады это не какой-то один материал.

В данной статье мы рассмотрим основные виды данного облицовочного покрытия. Несмотря на то, что каждый из материалов может иметь какие-то свои специфические свойства, для начала перечислим общие для всех видов характеристики.

Навесная вентилируемая система под имитацию деревянных панелей

Итак, навесные фасады обеспечивают:

• защиту от температурных перепадов;
• защиту от коррозии и биологических вредителей;
• защищают здание от ливней, снега, талой воды и сырости;
• обеспечивают прекрасную звукоизоляцию;
• за счет снятия действия разнообразных воздействий на фасад, продлевают срок службы внешних стен дома;
• хорошую вентиляцию стен дома.

Кроме этого, фасадные системы и сами по себе достаточно долговечны, красивы и экологичны. Каких-либо технических недостатков ни у одного из материалов выделить нельзя. Единственный минус любой конструкции вентилируемого фасада – высокая цена за квадратный метр.

Виды и типы навесных конструкций

Навесные вентилируемые фасады для коттеджей представлены более чем в 10 разных видах, отличающихся по используемому материалу:

1. Керамогранит – очень распространенное покрытие средней ценовой категории, что делает его доступным как частным домовладельцам, так и строительным компаниям. обходится относительно дёшево не только за счет цены за квадратный метр, но и за счёт того, что материал очень легко обрабатывать. Используется для полной отделки частных домов, а также для отделки нижних этажей многоэтажек. Что касается последнего момента, то в России керамогранит можно увидеть и на верхних уровнях московских высоток.



Облицовочные панели из керамогранита

2. HPL панели – представляют собой ламинат высокого давления. В нашей стране применяются совсем недавно, хотя в Европе подобная облицовка уже давно стала наиболее распространенным вариантом. Такие панели имеют все качества хорошего навесного фасада, будь это устойчивость к внешним воздействиям или же влиянию погоды. Может монтироваться скрытым или открытым методом, причём в первом случае, материал полностью защищен от вандализма. Отличительной особенностью HPL панелей является возможность крепить их на горизонтальную, так и на вертикальную поверхность.

HPL панели, установленные скрытым способом крепежа

3. Линеарные панели удобны для отделки зданий с большой высотой этажа – эта особенность обеспечивается за счёт того, что длина облицовочного полотна может составлять до 6 метров. Внешне данный материал напоминает сайдинг, однако отличается от него тем, что у линеарных панелей имеются боковые отгибы.



Комбинация линеарной облицовки различных цветов

4. Искусственный камень или агломератно-гранитная плитка – представляет собой материал для внешней и внутренней отделки. Особенность покрытия заключается в том, что его монтируют не только на стены, но и на ступени, полы, на цокольный уровень и т.д. Достоинства искусственного камня – прекрасная устойчивость к механическим воздействиям и химическим растворам. Такие плюсы позволяют применять гранитное и покрытие из камня в местах большого скопления людей и повышенной проходимости.



Навесная система с агломератно-гранитным покрытием

5. Фиброцементные плиты – очень экономичный вариант, подходящий для использования в условиях крайнего севера. Всем вышеупомянутым преимуществам материал соответствует, единственный его недостаток – видимое крепление.



Навесная система с применением фиброцементных плит

6. Фасадные системы из стекла – это отделка, которая распространилась вслед за витражами. В отличие от других видов навесных систем, стекло призвано пропускать внутрь здания максимальное количество света. При этом, такое покрытие имеет приемлемые технические характеристики, такие как хорошая защита от холода, ультрафиолета и осадков. Обычно ставится на здания аэропортов, бизнес-центров и рекламных агентств. Но и на частном доме подобная облицовка будет смотреться очень эффектно и необычно.



Облицовка с использованием стекла и алюминиевых плит

7. Композитные панели – это просто огромные преимущества для проектировщиков. Такая облицовка позволяет придавать зданиям необычные архитектурные формы, при этом технические его показатели также остаются на высоте. Композиты имеют малую массу, но при этом превосходные экранирующие и акустические свойства. Панели легко обрабатываются разнообразными способами, будь это фрезерование или простая резка. Поверхность имеет способность к самоочищению, за счёт чего композитные фасады выгодно ставить на высотные здания.



Комбинация композитных панелей различных размеров и цветов

В добавок стоит упомянуть такие изделия и покрытия, применяемые для создания навесных вентилируемых систем, как:

• терракотовые панели;
• натуральный камень;
• стеклопанели;
• планкен;
• медные панели.

Все основные преимущества навесных фасадов у них также присутствуют, к недостаткам же можно отнести только недостатки компонентов, применяемых при производстве.

Устройство вентилируемого фасада

Все виды фасадных систем схожи своим устройством, представляющим собой многослойную конструкцию, опирающуюся на жесткий каркас. Данный каркас монтируется отдельным этапом прямо на внешние стены здания.

Подобная несущая конструкция представлена в виде набора профилей и кронштейнов, позволяющих выровнять неровности стен и установить все профили с максимальной точностью.

Вентилируемый фасад для частного дома обычно имеет слои из разнообразных изолирующих материалов:

Уже поверх всего этого устанавливается непосредственно сам облицовочный материал, представляющий собой не просто декоративный слой, но и обладающий всеми типами защитных свойств.

Устройство навесного вентилируемого фасада продумано таким образом, что каждый из слоёв обеспечивает полное раскрытие свойств другого слоя.

Уже упоминалось, что влагозащита предохраняет утеплитель от намокания. Защиту утеплителя от других типов внешних воздействий обеспечивает самый верхний слой – он принимает на себя все механические повреждения и погодные воздействия.

Утеплитель для вентилируемого фасада

Несмотря на то, что производство вентилируемых фасадов подразумевает использование во многих панелях собственного теплоизоляционного слоя, при монтаже обычно следует укладывать дополнительный слой теплоизоляционных плит.

Делается это даже в жарких регионах – так удастся предотвратить слишком высокую температуру в помещениях. Для российских условий установка и вовсе обязательна, поскольку иначе расходы на отопление будут просто огромны.

Если вы думаете, что расходы на обогрев или кондиционирование могут быть ниже, чем стоимость утепления – то обратите внимание на то, что какова бы ни была площадь облицовываемой поверхности, на утеплитель нужно потратиться лишь однократно – вложения окупятся не больше чем за год, а после этого вы будете долгие годы экономить на отоплении.

Для частного домостроения, в большинстве случаев, в качестве теплоизоляции принято использовать минеральную вату

Схема вентилируемого фасада обычно подразумевает использование минеральной ваты. В любом случае, утеплитель крепят к стене с помощью тарельчатых дюбелей. На каждый квадратный метр материала должно приходиться по меньшей мере пять таких креплений.

Начинают укладку материала снизу вверх. Если толщина утепления превышает 15 см, то его кладут в два слоя, а затем перевязывают швы.

Мы уже упоминали об обязательной гидроизоляции. При её установке есть одна особенность, влияющая на порядок монтажа утеплителя:

• сначала укладывается плита утепления;
• каждая из плит садится только на два дюбеля из пяти;
• кладётся гидроизолирующий материал – по направлению снизу вверх, при этом плёнку нужно класть внахлёст так, чтобы каждый верхний край ложился на 10 см нижнего;
• уже после полной установки гидроизоляции, прямо сквозь пленку ставятся остальные тарельчатые дюбеля.

Ориентировочная стоимость и затраты

Выше уже описывались основные виды вентилируемых фасадов, но по цене можно сделать дополнительную классификацию.

В целом, стоимость зависит от следующих составляющих:

• цена на утеплитель, различные мембраны, а также цена на основную часть фасадных панелей;
• цена на комплектующие – в число таких аксессуаров входят не только крепления (кронштейны, анкера и саморезы), но и угловые профили, оконные профили и т.п.;
• стоимость проведения монтажных работ – можно значительно сократить, если делать всё самостоятельно;
• площадь поверхности – чем она больше, тем больше потребуется и всех материалов.

Стоимость различных конструкций строительной фирмы Татпроф

У вентилируемых фасадов, стоимость за м2 различается по трём ценовым категориям:

1. Экономичный вариант – устройство конструкции при этом будет представлять собой комбинацию несущего профиля из цинка или алюминия, недорого утеплителя и внешних панелей из пластика, дерева или же каменной крошки. Если говорить о пластиковых панелях, то предпочтительнее всего использовать виниловый сайдинг. Он имеет малую массу и может крепиться на обрешётку из дерева или металла. Внешняя сторона сайдинга может иметь любой цвет, кроме того, сейчас на рынке представлено множество разнообразных фактур и стилизаций под натуральные материалы.Сайдинг удобен как для отделки свежих построек, так и для реконструкции старых. В последнем случае, не потребуется делать идеальное выравнивание внешних стен.
2. Элитный вариант – предполагается использование несущей конструкции из нержавеющей стали. Для облицовки же используется навесная вентилируемая система из композитных панелей или алюминия. Композитные или алюминиевые изделия предназначены для эксплуатирования как минимум в течение 50 лет. Этот факт расширяет радиус их применения на многоэтажное строительство.
3. Средняя ценовая категория – лидером в данной категории выступают навесные вентилируемые фасады из керамогранита. Выпускаются такие плитки в очень широком спектре цветов и фактур – облицовка под камень тут не исключение, а скорее даже правило – отделать дом под разные виды кирпича и натурального камня теперь не проблема.

Керамогранитная облицовка по соотношению цена/качество идеально подходит для частного жилья

Если выбирать вентилируемый фасад из дерева, то из всех материалов предпочтительнее выбрать блок-хаус. Такая отделка придаст дому такой вид, будто бы он сделан из круглых брёвен.

Несмотря на внешнюю схожесть с массивными брёвнами, толщина досок блок-хауса составляет 1,5 – 1,7 см, что обеспечивает очень низкий вес. Малая масса, в свою очередь, убирает необходимость укреплять фасад.

Если необходимо отделать дом под кирпич, есть смысл обратить внимание на вентилируемую систему из клинкерной плитки – такой материал близок к кирпичу не только по внешнему виду, но и по способу производства и некоторым техническим свойствам.

Подконструкция фасадов из всех таких материалов будет аналогичной той, что описана выше – это каркас, утеплитель, гидроизоляция и облицовка.

Монтаж навесной вентилируемой системы обойдётся по цене от 1000 рублей за м2 при условии выполнения работ своими руками. Если нанимать специалистов, то эту цену можно смело умножать вдвое – справедливости ради стоит заметить, что профессионалы сделают все действительно по высшему разряду.

Система вентфасада представляет собой конструкцию, собираемую с наружной стороны стен здания и состоящую из фасадной облицовки, направляющих профилей и фасадных кронштейнов, соединенных между собой. является наличие зазора между несущей стеной и облицовкой. В нем происходит постоянное перемещение воздушных потоков, направленных снизу в верх. Благодаря этому, происходит удаление излишков влаги из утеплителя и несущих стен.

Облицовывают вентфасад различными панелями. Для многоэтажных жилых домов подходят:

• керамогранит;
• фасадные кассеты.

Металлические кассеты гармонично , а также создают техногенный дома. Фактурные фасадные панели используют преимущественно для облицовки частных домов или малоэтажных зданий. Это могут быть , фиброцемента или рокпанели под камень или дерево.

Для зданий коммерческого назначения целесообразно , объемные или (1,5*3*0,03м). Дорогостоящие облицовки добавят лоска зданию и сделают его оригинальным.

Образование влаги в несущих стенах обусловлены жизнедеятельностью внутри дома (приготовление пищи, влажные уборки, водные процедуры и так далее) и разницей температур внутри и снаружи здания. Эти условия способствуют увеличенной концентрации водяного пара во внутренней части строения. Это создает условия его перемещения наружу сквозь стены.

В стенах пар остывает до уличной температуры и становится жидкостью. Образовавшаяся влага и остается в этом пространстве, пагубно влияя как на строительный материал, так и на микроклимат помещений. Принцип навесной системы с воздушным зазором сводится к удалению влаги из воздушной прослойки за счет непрерывной естественной вентиляции.

Конструкция системы с воздушным зазором

Схематично, слой за слоем, вентилируемый фасад состоит из:

• несущей стены;
• самой подконструкции;
• теплозвукоизоляционного слоя;
• паропроницаемой пленки;
• воздушного зазора;
• облицовки.

Каждый из них выполняет определенную функцию. Несущая стена является опорой для всей системы. При конструировании навесного фасада необходимо учитывать «заваленные» углы и степень отклонения стены по горизонтали и вертикали. Эти параметры определяются в ходе геодезической съемки.

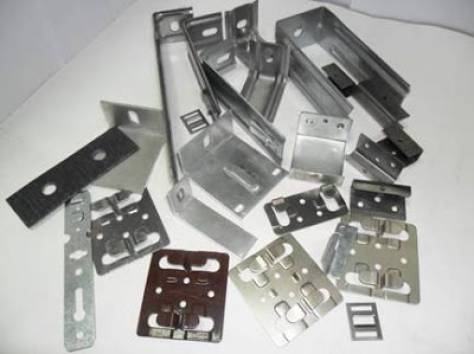

Элементы подконструкции для вентилируемых фасадов включают в себя: несущие профиля и кронштейны, закрепленные между собой заклепками, и анкером к стене, а также элемент крепления облицовки, каким бы он ни был. Элементом крепления облицовки может быть и салазка с иклей (чтобы закрепить фасадные кассеты) и ) и заклепка (для фибрцемента) и другие элементы крепления.

Вместе элементы поконструкции образуют единую каркасную систему, на которую монтируются облицовочные материалы. Назначением подконструкции является надежное закрепление облицовочных элементов таким образом, чтобы между отделочной панелью и теплоизоляцией остался вентиляционный зазор. Все соединения должны быть механическими. Использование клея и других «мокрых» соединителей не санкционировано (кроме крепления тонкого керамогранита).

Функция теплоизоляционного слоя – защита стены от переменного замерзания и оттаивания. За счет этого выравниваются температурные колебания, исключается появление деформаций, которые пагубным образом влияют на многоэтажные здания. Такая особенность обеспечивает долговечность и надежность всей конструкции. Кроме того, качественная теплоизоляция препятствует проникновению лишних звуков из внешней среды, что положительным образом влияет на комфорт жильцов.

Паропроницаемая пленка препятствует проникновению влаги на поверхность материала теплоизоляции. При этом сохраняется эффективность испарения конденсата в окружающую среду. Современный рынок предлагает потребителям качественную паропроницаемую пленку, которая не поддерживает горение и не распространяет пламени по стене.

Воздушный зазор работает по принципу вытяжной трубы. Благодаря этому, влага изнутри и снаружи, попадая в зазор, практически мгновенно высушивается. Воздушный буфер, кроме этой функции, снижает потерю тепла во всем здании.

Облицовка выполняет декоративную и защитную функции. Она эффективно защищает систему вентилируемого фасада и несущую стену дома от всевозможных повреждений механического характера, а также от пагубного воздействия процессов, происходящих в атмосфере. Правильно подобранные по стилю и техническим нюансам облицовочные материалы создают внешний вид здания, формирует его облик и служат его визитной карточкой.

Фасадные системы: разновидности

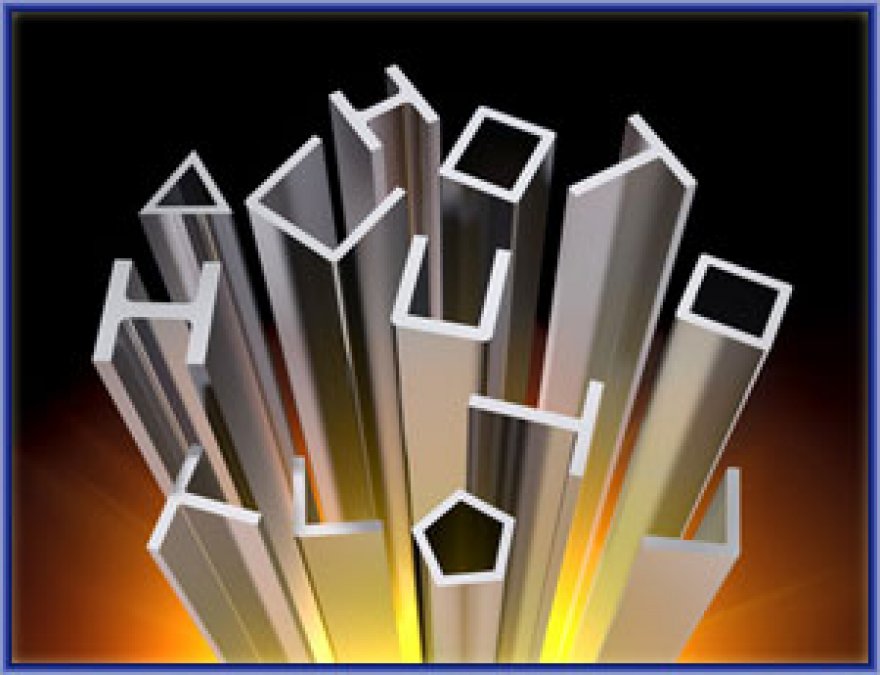

Различают подконструкции навесного фасада по материалу изготовления:

• алюминиевая навесная вентилируемая фасадная система;
• оцинкованная подсистема НВФ;

Принципиальным отличием между этими системами служит материал изготовления. В каждом случае, это соответствующий металл. Металл- это продукт биржевой торговли. Не надо быть аналитиком, чтобы знать, что нержавейка стоит намного дороже алюминия. А алюминий несколько дороже оцинкованной стали. Стоимость за килограмм металла определяет ценообразование готового продукта. Но металл определяет не только стоимость, но и наличие физических свойств:

1. термическое расширение;
2. стойкость к коррозии;

Выбирая между системами необходимо учитывать эти особенности.

Термическое расширение металлов

Не будем глубоко погружаться в тему расширений металлов, скажем лишь о выводах.

Алюминий расширяется в два раза сильнее стали. Поэтому алюминиевую подконструкцию нельзя монтировать фиксированным способом. Необходимо один край профиля фиксировать жестко, остальные крепления должны иметь возможность хода. Такие компенсаторы на алюминиевых системах есть – это

Сталь расширяется меньше в два раза, примерно. Но расширяется тоже. В стальных системах не предусмотрены компенсаторы термического расширения. Каждое крепления профиля к кроншетейну выполняется фиксированным способом – заклепкой насквозь.

И, если мы выставляли бы баллы, то оцинкованная и нержавеющая система получила бы два балла из двух. А алюминиевая – один балл. Один балл, т.к. компенсаторы расширения есть.

Стойкость к коррозии

Все металлы имеют свойство реагировать с агрессивной средой. Но разные металлы реагируют с разной скоростью. Нержавеющая система практически не реагирует и поэтому может применяться в агрессивных средах (города у моря, локально вокруг заводов, некоторые города России). Срок службы нержавеющей системы в средне агрессивных средах – 50 лет.

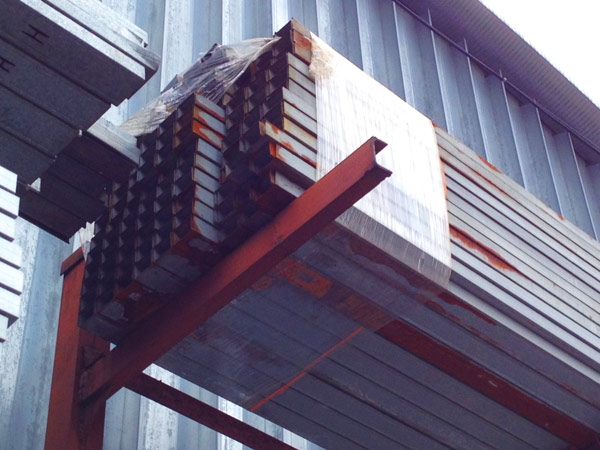

Оцинкованные системы, наоборот, сильно подвержены коррозии. Поэтому их красят. Но покраска не
приносит супер эффект, она увеличивает срок службы в два раза, но не превышает 30 лет. Дело в том, что при соединении метизами, слой краски нарушается, металл оголяется и оттуда может начинаться коррозия.

Алюминий занимает среднюю позицию по способности противостоять коррозии. или покраски. Анодирование дорогая процедура и выполняется исключительно на заводе. Но в средне агрессивных средах можно применять без дополнительного покрытия. Срок службы алюминиевых систем в средне агрессивных средах – 50 лет, такой же как и у нержавеющий систем.

Для наглядности примера, раздадим баллы. Нержавеющая система получает три балла из трех. Алюминиевая подсистема – 2 балла, т.к. для применения в высоко агрессивных средах требует покрытия. Крашенная оцинкованная система получает один балл. Не окрашенная оцинкованная система остается без балла, т.к. ее срок службы в районе семи – десяти лет в условиях города (средне агрессивная среда).

Вес системы вентфасада

Вес влияет на возможность системы применяться на конкретном здании, с учетом заполнения стены (несет ли оно?). А также влияет на возможность применять вентфасад на высотных зданиях, и вес учитывают при реконструкции зданий с точки зрения способности фундамента выдержать дополнительную нагрузку.

1. Стальные системы имеют вес в два раза больше алюминиевых. Примерно, 7кг/м3;
2. Алюминиевая система весит от 3 кг/м2.

Алюминиевая система получает два балла, стальные по одному.

Стоимость подконструкции вентилируемого фасада

В зависимости от типа облицовки инеобходимого шага профилей, цена может варьироваться. Междуэтажная система стоит, примерно, в два раза дороже обычной.

Но для простоты расчетов возьмем очень средние цены за квадратный метр системы под кераомгранит.

1. Алюминиевая система будет стоить 500-600руб/м2.
2. Оцинкованная – 300руб/м2.
3. Оцинкованная крашенная – от 480- 550руб/м2.
4. Нержавеющая (комбинированная стальным оцинкованным профилем, не полностью из нержавейки) – 600-800руб/м2.
5. Полностью из нержавейки – от 2500руб/м2.

Баллы расставим, исходя из того, что три – максимальный балл. Оцинкованная подсистема не крашенная получит три балла. Оцинкованная и алюминиевая системы по два. Нержавеющая комбинированная оцинкованным профилем – три балла. Полностью нержавеющая не получит балла.

Какую же систему вентфасада выбрать

Давайте посчитаем баллы:

Подсистема под вентилируемый фасад:	Баллы за термическое расширение:	Баллы за стойкость к коррозии:	Баллы за вес:	Баллы за стоимость:	Итого, баллов:
Алюминиевая система		2	2	2
Оцинкованная не крашенная		0	1	3
Оцинкованная крашенная		1	1	2
Комбинированная нержавеющая		1	1	1
Полностью нержавеющая		3	1	0

Победила дружба.. шутка. Все системы идут по сути нос к носу. Факторы, которые для одних систем сильные стороны, для других – слабые. И наоборот.

Это значит, все как и в жизни, набор необходимых свойств и характеристик подбирается на каждый объект индивидуально, исходя из его расположения, характеристик строительного основания, и затрат, которые готов нести заказчик. Компромисс между свойствами будет найден при детальном анализе предложений поставщиков. Кстати, посмотрим, кто из производителей особо известен на узком рынке навесных вентилируемых фасадов.

Известные производители вентилируемых фасадов

На отечественном и зарубежном рынке существует довольно много компаний, изготавливающих подсистему вентилируемых фасадов. Если брать отечественный рынок, то лидируют здесь следующие производители:

• NordFox (Москва);
• Краспан (Красноярск);
• Металл Профиль (Москва);
• Диат (Москва);
• Юкон (Нижний Новгород);
• Олма (Москва).

Кроме них существует более 20 именитых компаний, с успехом производящих системы навесного фасада. За год они реализуют более 150 тыс. кв. м продукции.

Емкость рынка подсистем различных металлов и выводы

Сорок процентов рынка занимают производители алюминиевых систем, за счет возможностей крепления к различным облицовкам и преимущественного выбора в пользу этого вида на коммерческих объектах.

На жилых домах, в целях экономии используют различные вариации оцинкованных систем, крашенных и не крашенных. Это тоже, примерно, сорок процентов рынка.

Остальные двадцать процентов приходятся на нержавеющие системы: комбинированные оцинкованным профилем продаются чаще полностью нержавеющих, по объективным причинам.

По статистике, распространенность навесного фасада среди недвижимости составляет 40% – жилые многоэтажные здания и всего 3% – коттеджи, загородные дома, виллы и дачи.

Все выводы статьи можно отнести к субъективному восприятию рынка автором статьи. Но мнение автора ценно его опытом в этой сфере, который уже превысил двадцать лет.

Вентилруемый фасад – это особый вид навесной вентилируемой конструкции, которая состоит из специальных облицовочных материалов. Такой фасад крепится на нержавеющий, стальной или алюминиевый каркас к стене или к несущему перекрытию. Воздух свободно проходит и циркулирует между слоем облицовочного материала и стеной, что обеспечивает отсутствие влаги и конденсата на поверхности здания.

Такая система устройства фасада помогает сохранить тепло в доме, устраняет сырость в помещении. Благодаря воздушному зазору теплоотдача объекта уменьшается.

Установка вентилируемого фасада существенно сокращает количество необходимого стройматериала для здания. Что существенно экономит финансовые средства на строительство стен. Также установка вентилируемого фасада существенно облегчает всю конструкцию, благодаря чему можно возводить большее количество этажей. А возможность установки различных фасадных облицовочных панелей помогает создавать классические и современные архитектурные дизайны.

Виды вентилируемых фасадов

Сегодня на строительном рынке есть огромное разнообразие видов навесных вентилируемых фасадов.

Наиболее популярными являются следующие варианты:

• . Это один из наиболее прочных и долговечных материалов, применяемых в данной сфере. Керамогранит обладает высокой устойчивостью к воздействию атмосферных осадков и солнечных лучей. Срок эксплуатации здания значительно увеличивается.

• Вентфасады из HPL панелей . Крайне популярный вид отделки. HPL панели производят из спрессованного бумажно-слоистого пластика. Каждый слой прессуется под очень высоким давлением. Благодаря этому панель становится очень прочной, которую также используют как антивандальный материал.

• Вентфасады из терракотовых панелей . Они производятся из обработанной специальным образом чистой терракоты. В основном этот материал используется при отделке зданий премиум класса.

• . При их производстве используется типично российское сырье – цемент, минеральные заполнители, целлюлоза. Этот материал придает фасаду ультрасовременный вид. Обеспечивает хорошую тепло- звукоизоляцию.

• . Один из лучших вариантов для облицовки. Металлокассеты являются абсолютно негорючими.

• . Чаще всего для этих целей используется гранит. Достаточно сложный и дорогой вид отделки. При обработке камня на панелях часто возникают сколы, что недопустимо при монтаже вентилируемого навесного фасада. Так как сколы сводят к нулю несущую способность участков крепления. Крепится камень скрытым способом. В торцах плит делают специальные пропилы, в которые вставляются кляймеры (кляммеры) или крепежные планки. Крепежные элементы обязательно выполняют из алюминия или стали (нержавеющей).

• . Такое остекление позволяет добиться высоких тепло- и звукоизоляционных свойств, а также эстетической красоты. Светопрозрачные системы крайне популярны во всем мире.

• Вентфасады из стеклопанелей . При производстве используется прочное закаленное стекло, которое обладает высокими эксплуатационными характеристиками.

• . Панели имеют многослойную структуру: гомогенный наполнитель между двумя листами алюминия. Для крепления наполнителя используют сверхпрочный клеевой состав.

• Вентфасады из планкена . Планкен – это фасадная доска. Такой фасад смотрится очень красиво. К тому же, дерево – экологически чистый материал. При создании доски используют древесину различных пород: лиственница, мербау, ясень, меранти, сукупира, американский термодуб. Часто используют планкен для отделки загородных коттеджей.

• Вентфасады из медных панелей . Такие панели очень прочные, пластичные и долговечные. Они устойчивы к различным видам повреждений. В России такие вентфасады достаточно популярны.

Достоинства этой конструкции

Вентилируемые навесные фасады обладают следующим рядом преимуществ:

• Такую конструкцию можно быстро и просто смонтировать в любое время года.
• Системы вентилируемых фасадов устойчивы к любым атмосферным воздействиям: солнце, снег, дождь, град.
• Вентилируемые фасады обладают высокими звукоизоляционными и теплоизоляционными характеристиками.
• При строительстве можно воплощать в жизнь любые архитектурно-дизайнерские идеи и использовать широкий ряд материалов для облицовки: композит, кирпич, керамогранит, планкен (деревянная фасадная доска), алюминиевый лист, натуральный камень, реечный профиль, фиброцементные и асбестоцементные листы.
• Сокращение финансовых затрат на отопление объекта.
• Возможность использования широкого спектра цветовых комбинаций.
• При использовании утеплителя «точка росы» выносится за предел несущей стены объекта.
• Такая конструкция долговечна. В течение 50 лет вентилируемый фасад можно не ремонтировать (если все было правильно смонтировано во время строительства).

Устройство вентилируемого навесного фасада (структура)

Вентилируемый фасад состоит из нескольких слоев, как пирог. При этом система может быть установлена как с утеплителем, так и без. Если необходимо дополнительно утеплить стены, то к поверхности дома крепится утеплитель из минеральной ваты.

Для цоколя чаще используют утеплитель на основе пенополистирола (экструзионный), он не впитывает влагу и не пропускает ее. Зазор между поверхностью утеплителя и фасадом должен быть не менее 40 мм. В некоторых
случаях возможно установление зазора в 20 или 50 мм, но это зависит от региона и типа фасада. Благодаря этому зазору воздух своими восходящими потоками высушивает влагу, попавшую на поверхность минваты или пенополистирола.

Для того чтобы предотвратить выдувание теплого воздуха из слоя утеплителя, его можно покрыть специальной пленкой – паронепроницаемой, ветрозащитной мембраной.

Вне зависимости от наличия утеплителя, первой к стене крепится система, удерживающая всю конструкцию. Далее крепится утеплитель (по необходимости). Потом важно правльно соблюсти вентилирующий просвет и установить наружный слой облицовки из керамогранита, панелей, стекла и т.д.

Монтаж системы навесных вентилируемых фасадов

• Первыми устанавливают кронштейны. Их крепят к стене с помощью дюбелей или анкеров. Они выбираются исходя из размеров и массы конструкции. Чтобы исключить возможность возникновения «мостиков холода» между металлом и стеной устанавливают специальные прокладки (чаще всего из паронита или пластика).

• Далее к стене с помощью гибких связей или тарельчатых дюбелей крепится утеплитель. Сверху устанавливают ветрозащитную пленку. Некоторые виды утеплителей выпускаются прямо с такой мембраной. Что существенно облегчает работу.

• Теперь после соблюдения воздушного зазора крепят направляющие. Каркас состоит из горизонтальных перемычек и вертикальных стоек. Направляющие обязательно выставить по уровню. Соединяют каркас с помощью специальных заклепок. Шаг между направляющими зависит от размера облицовочной панели.

• Далее устанавливается облицовочная панель. Зазор между ними может быть разным, в зависимости от дизайна и проекта здания. Монтаж облицовочного материала зависит от вида конструкции. Панели могут устанавливаться на специальные уголки, кляммеры, салазки.

Видео инструкция технологии монтажа вентфасада.

Навесной вентилируемый фасад (НВФ) объединил в себе качества сразу нескольких материалов. Он являет собой эффективную систему соединенных между собой облицовки, утеплителя, гидроизоляции дома.

Навесные вентилируемые фасады – это технология облицовки внешних стен как промышленных сооружений, так и частного дома. При этом используется несколько слоев материалов, фиксирующихся на каркас, который крепится на несущий слой стены или монолитного перекрытия. Между стеной создается вентиляционный зазор — он защищает от конденсата и влаги.

Особенности

Вентилируемый фасад имеет следующие преимущества:

• универсальность. Выполняют сразу несколько задач: гидро-, звуко-, теплоизоляцию дома. Зазор обеспечивает вентиляцию;
• простота замены элементов системы вент фасада;
• легкость каркаса;
• вент фасады пожаробезопасные (кроме композитных материалов группы горючести г4 );
• возможность монтажа в любую погоду. Черновая поверхность не требует дополнительной обработки, достаточно чтобы она была чистая;
• зазор выносит «точку росы (конденсата)» за пределы стены;
• системы вентилируемых фасадов зданий устойчивые к любым погодным явлениям. Все агрессивное влияние принимают на себя элементы облицовки;
• вентилируемый фасад скроет любые недостатки стены;
• широкий выбор дизайна, материалов облицовки для НВФ;
• долговечность. В среднем срок службы оцинкованной системы – 35 лет, алюминиевые фасады прослужат 50 лет. Срок также зависит от климата. В приморских районах, в агрессивных условиях он немного сокращается, но при нанесении анодного покрытия вент фасад будет стоять заявленные сроки.

Элементы подсистемы

Вентилируемый фасад дома состоит из следующих элементов:

• терморазрывы – терморегулирующие прокладки из паронита или ПВХ между стеной и кронштейном. Предотвращают передачу мостика холода от кронштейна на анкер;
• кронштейны (Г-, П-образные, нестандартной формы) – элементы подсистемы, обеспечивающие зазор. В алюминиевых системах разделяются на несущие и опорные. При креплении профиля к кронштейну следует учесть компенсацию температурного расширения металла и крепить профиль соответствующим образом. Следует заметить, что алюминиевые и оцинкованные кронштейны отличаются по толщинам и размерам;
• Специальные удлинители, позволяющие увеличить вылет от стены;
• основные горизонтальные или вертикальные профили подсистемы вент фасада. Они, как и все элементы каркаса, соединяются между собой заклепками. Винтовые крепления запрещены – болты могут расшатываться, что в свою очередь может привести к выпадению облицовки;

• элементы крепления облицовки вент фасада. Рядовой и стартовый кляммеры (держатели зажимы), саморезы (только для металлокасет из оцинковки), крепление в виде салазок для алюминиевых композитных панелей, горизонтальные профиля - для гранита.
• гидро-, ветрозащитная паропроницаемая мембрана;
• теплоизоляция, которая крепится на тарельчатые дюбели;
• слой облицовки
• крепежные элементы (анкера для крепежа кронштейна к стене и заклепки для соединения элементов систему между собой)

Вентиляционный зазор

Навесные вентилируемые фасады имеют особенность - воздушный зазор. Он создает воздушный восходящий поток, осуществляющий вентиляцию, удаляет влагу, конденсат из утепления. Зазор должен быть не менее 40 мм.

Важно знать

Вентиляционный зазор, длина кронштейна и толщина утеплителя взаимосвязаны. Например, если утеплитель имеет толщину 150 мм, кронштейн будет иметь вылет 190 мм: 150 (утеплитель)+40 (зазор).

Материалы и виды облицовки

Навесные фасады имеют различные варианты облицовочного материала. Вот основные ее виды:

• облицовка вент фасада из композитных панелей (АКП). Такие панели или кассеты имеют алюминиевый корпус со специальным наполнителем внутри, благодаря которому кассеты в отличии от стальных, не деформируются. Так же к плюсам кассет из алюминия можно отнести устойчивость к коррозии;
• вентфасад с применением металлокассет из оцинкованной стали, латуни, меди. Кассеты из меди и латуни встречаются реже чем алюминиевые или оцинкованные;
• пластиковые, виниловые, HPL панели (особый вид ламината), сайдинг. Такое оформление зданий сравнительно дешевое, простое в монтаже. Часто используется для частного дома, так как доступное по цене;

Виды материалов подсистемы

Для правильного выбора конструкции, необходимо знать какие материалы используются для крепежной подсистемы.

• Нержавеющая сталь - самый дорогой, тяжелый тип материалов подсистемы вент фасада. Он не подвержен коррозии вообще. Не нужно красить, наносить анодированный, другие защитные слои. Даже в приморских регионах такой вентилируемый фасад имеет срок службы до 60 лет.
• Оцинкованная сталь - дешевая, удобная при монтаже керамогранита. Требует окрашивания. В местах крепежа профилей подсистемы вент фасада между собой, цинковое покрытие отсутствует и начинается коррозия. Нормативные сроки эксплуатации — 35 лет.
• Алюминиевые фасады - имеют преимущество – легкий вес. Существуют алюминиевые фасады, которые применяются на высоте 200 м и выше. Такие виды систем не менее прочные, чем стальные. Плюсы: средняя стоимость, меньше элементов крепления в сравнении с оцинкованной подсистемой, их монтаж проще, срок службы – 50 лет. Фасады из алюминия используют композитный материал. С оцинкованной подсистемой используются металлокассеты. Гранит, керамогрнит, терракоту можно применять на любых системах. Алюминиевые фасады – хороший выбор за среднюю цену.

Виды крепления облицовки к подсистеме

В зависимости от разновидности фиксации облицовки вент фасада к каркасу, различают типы крепления: открытое (видимое) и скрытое.

Керамогранит можно вешать на скрытые и видимые крепежи системы навесного
вентилируемого фасада. Видимое - при помощи кляммеров. Они бывают разные, иногда используются и при скрытом креплении, когда крепятся в специальные пропилы в плите. Крепеж на кляммеры захватывающие плитку керамогранита надежнее.

натуральный камень (гранит,известняк) – крепится чаще всего на горизонтальные профили, для этого сверху и снизу плиты создается выпил. Профиль заходит в саму плиту. Также ее можно крепить на распорные винтовые крепления, кейлы. Если размер плиты камня небольшой, вариант крепления на кейл обойдется вам в приличную сумму . Терракот крепится на специальные кляммеры, в самой плите так же как и в случае с керамогранитом и натуральным камнем делаются специальные пропилы.

Фиброцемент крепиться следующим образом: по углам панели делаются отверстия, в них устанавливается втулка, и через нее плитка соединяется заклепкой к профилю.

Композитные панели крепятся на заклепки: из панели не собирают кассеты, а просто листом крепят к несущему профилю — это открытый способ крепления. Или из листа композита делают кассеты с отбортовкой, вырубом (аграфом) и вешают их на салазки - это скрытый способ крепления.

Усиленная система

Усиленная крепежная система фасадов требуется для тяжелых материалов на большой высоте. Все зависит от расчета веса каркаса, материала облицовки и стены. Алюминиевые фасады зданий до 15 м с облицовкой из композитных плит монтируются на обычный каркас. Если материал стены пеноблоки, непрочные виды материалов, тогда крепление системы осуществляют в плиты перекрытия и рекомендуется использовать усиленные элементы крепления.

Внешняя отделка зданий является важной частью строительно-монтажных работ и архитектурного дизайна, цель которого – создание презентабельного облика сооружений и решение практичных задач.

К числу последних принадлежит укрепление конструкции, защита от агрессивного воздействия окружающей среды, продление срока эксплуатации.

В современных условиях оптимальной технологией считается навесной фасад. Его особенности и функциональные возможности стоит рассмотреть более детально.

Навесной вентилируемый фасад – это инновационная система отделки внешних стен зданий, состоящая из монтируемых на каркас отделочных материалов.

Особенность технологии состоит в том, что способ установки конструкции предусматривает наличие прослойки между элементами отделки и стеной сооружения, благодаря которой свободно циркулирует воздух, надежно защищая здание от лишней влаги и снижая теплоотдачу дома.

Навесные вентфасады иногда получают наименование «вентиляционные фасады». Такое словосочетание не является верным, поскольку неточно отражает смысл и область применения технологии.

Современные вент фасады являются довольно сложной и универсальной системой. Именно последний фактор и наличие нескольких типов крепления позволяют применять технологию повсеместно как в общественном, так и в частном строительстве.

Вентилированный фасад, как его иногда называют, становится не только функциональным элементом, но и частью декоративной отделки дома. Сегодня все активнее приобретает популярность вентилируемый фасад монолитного дома.

Это объясняется тем, что монолит в качестве основания обеспечивает высокую прочность и надежность конструкции, не требующей дополнительных мер укрепления. Здесь можно использовать самые , увеличить шаг профиля. Это удешевляет материалы и ускоряет процесс монтажа, что становится хорошим способом экономии.

Кроме того, навесные вентилируемые системы помогут решить эстетические задачи, что особенно порадует тех, кому не нравится внешний вид монолитных зданий.

Чтобы разобраться в том, как устанавливается вентфасад и что это такое в принципе, советуем внимательно прочитать приведенные ниже объяснения.

Основные функции

Установив вентилируемые фасады, можно решить сразу несколько задач: обеспечить надежную защиту здания от разрушительного действия влаги, ветра и перепада температур, сократить расходы на энергоносители за счет термопрослойки, улучшить шумоизоляцию внутреннего пространства, продлить срок службы сооружения, создать интересный декор с широким спектром цветов и дизайнерской отделки.

По своей функциональности вентфасады являются универсальными системами, предоставляющими большие возможности для стандартных и необычных решений.

Устройство

Элементами которой выступают:

1. Каркасная подсистема, которая крепится к стене здания и служит опорой всей конструкции. Чаще всего она изготавливается из оцинкованной или нержавеющей стали или алюминия.
2. Изоляционная прослойка. Является многофункциональным компонентом, который обеспечивает защиту от влаги, пара, ветра, холода, а также снижает теплоотдачу здания.
3. Зазор для циркуляции воздуха. Именно он способствует постоянной вентиляции в системе.
4. Внешняя декоративная оболочка. Защищает нижние слои вентфасада и придает зданию презентабельный внешний вид.

Узлы

Для того, чтобы получить узлы вентилируемых фасадов, необходимо получить от производителя Альбом Технических Решений.

Мы приведем в статье некоторые узлы из разных альбомов на наш выбор. Но вы должны понимать, что узел опубликованный здесь не обязательно подойдет для выбранной вами системе. Стандартные узлы, общие практически для всех систем, выглядят так:

Область применения

Навесные вентилируемые системы применяются для наружной отделки зданий и сооружений с использованием широкого ассортимента отделочных материалов.

Благодаря универсальности и разнообразию вариантов монтажа, технология является востребованной как в строительстве новых объектов, так и в ремонтных работах и реконструкции старых зданий.

Вентилируемые фасады подходят для частных и многоквартирных жилых домов, активно применяются на промышленных и общественных объектах, торговых зданиях, технических помещениях автостанций, заправках и др.

Функциональные возможности материалов можно приспособить под любые нужды, что и обуславливает актуальность вентфасадов.

Применение в сейсмических районах

Требования к отделочным материалам и способам монтажа, применяемым на объектах в районах повышенной сейсмической активности, всегда увеличены, поэтому подбор технологий осуществляется с особой тщательностью.

Специалисты отмечают, что современные вентфасады оптимально соответствуют всем стандартам, что во многом обусловлено прочностью металлических каркасов.

Многие системы прошли испытания на сейсмо- устойчивость вплоть до 9 баллов. Но все- равно перед применением системы, необходимо выполнить расчет статических нагрузок.

Методика расчета статических нагрузок НВФ

На сегодняшний день расчеты нагрузок производят согласно СНиП II-7-81 «Строительство в сейсмических районах», который предусматривает два подхода.

В первом случае, являющемся типовым для всех объектов, применяют линейно-спектральную методику (ЛСТ), основанную на разложении движения здания по собственным формам колебаний.

Вторая методика рассчитана на повышенной важности. Она предполагает динамический анализ синтезированных акселерограмм и составление инструментальных записей наиболее опасного ускорения основания.

При расчетах также важную роль играет соотношение разных видов нагрузок. Особенностью анализа является введение существенных коэффициентов запаса, цель которых – защитить от непредвиденных рисков обрушения фасада.

Весовые нагрузки относятся к категории основных и значительно различаются в зависимости от применяемых отделочных материалов. Их вес может составлять от 7-8 кг/м2 до 100 кг/м2 в случае применения каменной облицовки.

Также стоит учитывать увеличение веса, вызванное высотой здания, и особенности местности, на которой расположен объект. Все эти факторы включаются в расчеты при выборе вариантов вентилируемых фасадов.

Ветровые нагрузки

Ветровые нагрузки сильно зависят от высоты сооружения, особенностей окружающего пространства и ветрового района. В особо активных зонах они могут превышать даже весовые факторы.

Расчет ветрового давления производят в соответствии с нормами СНиП «Нагрузки и воздействия», выбирая коэффициенты высоты и одного из трех типов местности.

Этот параметр относится к категории кратковременных, но пренебрегать им не стоит. Нагрузка от обледенения может превышать вес самой отделки. Рассчитать ее можно либо по данным, полученным практическим путем, либо пользуясь приведенными выше нормативными документами.

Виды вентилируемых фасадов

Одним из критериев, на основе которого выделяют виды вентфасадов, является тип каркаса, применяемого для монтажа.

Подсистема фасада представляет собой совокупность каркасных деталей, профилей и крепежных элементов, посредством которых облицовочные панели крепятся к стене здания.

Наиболее актуальными являются металлические конструкции, отличающиеся прочностью, долговечностью и надежностью эксплуатации.

Оцинкованные системы фасада (производители)

Вентилируемые фасады из оцинкованной стали довольно часто применяются в современном строительстве ввиду оптимального сочетания функциональности и доступной цены.

Популярными производителями этой продукции являются российские компании «ОЛМА», «ОСТ», «Альтернатива», «Каменный пояс», “Краспан”.

Алюминиевые системы фасада (производители)

Алюминиевый каркас отличается от стального более высокой ценой, но и предлагает дополнительные выгоды при монтаже за счет меньшего веса конструкции и антикоррозийных свойств.

На отечественном рынке представлены изделия российских брендов «NordFox», «U-con», «Сиал». Тесное сотрудничество компаний с зарубежными разработчиками инновационного оборудования гарантирует высокие стандарты качества продукции и отличные эксплуатационные свойства.

Популярностью пользуется и европейская марка «Хилти», специализирующаяся на и электроинструмента.

Нержавеющие системы фасада (производители)

Характеризуется хорошей прочностью и стойкостью к коррозии. Она дешевле алюминиевых аналогов, довольно проста в установке, что и обуславливает ее популярность.

Большим спросом у российских покупателей пользуется продукция отечественной марки «Диат», сочетающая оптимальные параметры и выгодную стоимость.

Деревянные системы для частных домов

Дерево в качестве каркаса вентфасада является достаточно прочным, экологически чистым и простым в монтаже материалом с низкой теплопроводностью.

Еще одним немаловажным фактором становится его эстетическая привлекательность. Но ввиду подверженности воздействию влаги, необходимости дополнительной защиты от возгорания, этот материал находит применение лишь в вентилируемых фасадах частных домов.

Что представляет собой правильный вентилируемый фасад?

Простота монтажа и широкая функциональность вентфасадов не исключают необходимости тщательного и ответственного подхода к его установке.

Смонтированная по всем правилам и нормам конструкция обеспечит оптимальные свойства и длительный срок безупречной эксплуатации.

В работе с навесными системами необходимо строго придерживаться технического руководства, которым снабжают продукцию опытные производители.

Особое внимание стоит уделить правильности крепления и прочности крепежных деталей, ширине шага системы. Здесь имеют значение точно подобранные материалы, согласование главных параметров конструкции, соответствие реальных данных альбому технических решений. От этого будут зависеть не только технические характеристики сооружения, то и безопасность окружающих.

Срок службы вентилируемого фасада

Срок эксплуатации вентфасадов во многом зависит от правильности монтажа, условий окружающей среды, области его применения. Но главными критериями являются применяемые материалы. Так, средний срок службы неокрашенной оцинкованной системы составляет около 7 лет. Тот же материал с покрытием будет работать от 14 до 30 лет, в зависимости от свойств защитных компонентов.

Алюминиевые фасады и аналоги из нержавеющей стали прослужат до 50 лет, обеспечивая отменную функциональность.

Вент зазор

Вентзазор является тем элементом фасадной системы, который обеспечивает вентиляцию и снижение теплоотдачи. От правильно подобранной величины воздушной прослойки зависит качество гидро- и теплоизоляции вентфасада.

Существуют специальные формулы, позволяющие рассчитать этот параметр, исходя из показателей температуры, скорости воздушных потоков и коэффициентов теплообмена конструкции.

В среднем толщина зазора будет колебаться в диапазоне 20-50 мм. Именно такая прослойка гарантирует оптимальную циркуляцию воздуха и эффективный отвод влаги.

Плюсы и особенности

К основным преимуществам вентилируемых фасадов относятся:

1. Высокие показатели тепло-, гидро- и звукоизоляции.
2. Стойкость к негативному воздействию внешней среды.
3. Быстрый и удобный монтаж в любых погодных условиях.
4. Отличная ремонтопригодность в случае непредвиденных повреждений.
5. Сокращение расходов на отопление.
6. Широкий спектр облицовочных материалов, цветовых решений и дизайнерских приемов.
7. Долговечность эксплуатации.

Среди возможных недостатков навесных вентфасадов выделяют существенное снижение уровня пожарной безопасности при несоблюдении технологии монтажа.

К таким последствиям могут привести, например, несовершенства стен, из-за которых приходится прибегать к нестандартным монтажным решениям. Неправильная установка конструкций может повлиять на антикоррозийную защиту и экологичность материалов, снизив срок их службы.

Но при грамотном подходе квалифицированных специалистов большинство этих рисков можно успешно исключить.

Стоимость

№ п/п	Наименование материалов и работ	Ед. изм.	Объём	Стоим. руб.	Сумма руб.
№1	Вентилируемый фасад из АЛЮМИНИЕВЫХ КОМПОЗИТНЫХ ПАНЕЛЕЙ
1		кв.м.	1,00	90,00	90,00
2	Поставка КОМПОЗИТНОЙ ПАНЕЛИ FR 4.04 all, (Г1) с учетом технологического отхода 20%	кв.м.	1,20	1150,00	1380,00
3		кв.м.	1,10	450,00	495,00
4		кв.м.	1,00	625,00	625,00
5	с учетом строительных механизмов	кв.м.	1,00	1400,00	1400,00
	Итого:				3990,00
№2	Вентилируемый фасад из КЕРАМОГРАНИТА
1	Разработка проектной документации (КМД)	кв.м.	1,00	90,00	90,00
2	Поставка КЕРАМОГРАНИТА (600х600х8) с учетом технологического отхода 10%	кв.м.	1,10	500,00	550,00
3	Поставка утеплителя 100 мм, с учетом крепежа и технологического отхода 10%	кв.м.	1,10	450,00	495,00
4		кв.м.	1,00	725,00	825,00
5		кв.м.	1,00	1300,00	1300,00
	Итого:				3260,00
№3	Устройство КОЛОНН из АЛЮМИНИЕВЫХ КОМПОЗИТНЫХ ПАНЕЛЕЙ
1	Разработка проектной документации (КМД)	кв.м.	1,00	50,00	50,00
2		кв.м.	1,35	1150,00	1552,50
4	Поставка подконструкции с учетом крепежа	кв.м.	1,00	750,00	825,00
5	Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов	кв.м.	1,00	2000,00	2000,00
	Итого:				4027,50
№4	Интерьерная облицовка из АЛЮМИНИЕВЫХ КОМПОЗИТНЫХ ПАНЕЛЕЙ
1	Разработка проектной документации (КМД)	кв.м.	1,00	250,00	250,00
2	Поставка КОМПОЗИТНОЙ ПАНЕЛИ FR 4.04 all, (Г1) с учетом технологического отхода 35%	кв.м.	1,35	1150,00	1552,50
4	Поставка подконструкции с учетом крепежа	кв.м.	1,00	750,00	825,00
5	Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов	кв.м.	1,00	2000,00	2000,00
	Итого:				4627,50
№5	Вентилируемый фасад из АЛЮМИНИЕВЫХ ПАНЕЛЕЙ
1	Разработка проектной документации (КМД)	кв.м.	1,00	130,00	130,00
2	Поставка АЛЮМИНИЕВЫХ ПАНЕЛЕЙ	кв.м.	1,35	2600,00	2600,00
3		кв.м.	1,00	550,00	605,00
4	Поставка алюминиевой подконструкции с учетом крепежа	кв.м.	1,00	725,00	825,00
5	Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов	кв.м.	1,00	1500,00	1500,00
	Итого:				4627,50
№6	Вентилируемый фасад из ГРАНИТА
1	Разработка проектной документации (КМД)	кв.м.	1,00	130,00	130,00
2	Поставка АЛЮМИНИЕВЫХ ПАНЕЛЕЙ	кв.м.	1,35	2400,00	2640,00
3	Поставка утеплителя 120 мм, с учетом крепежа и технологического отхода 10%	кв.м.	1,00	550,00	605,00
4	Поставка подконструкции с учетом крепежа	кв.м.	1,00	950,00	825,00
5	Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов	кв.м.	1,00	2000,00	2000,00
	Итого:				6200,00
№7	Вентилируемый фасад из ФИБРОЦЕМЕНТНОЙ ПЛИТЫ
1	Разработка проектной документации (КМД)	кв.м.	1,00	90,00	90,00
2	Поставка ФИБРОЦЕМЕНТНОЙ ПЛИТЫ с учетом технологического отхода 10%	кв.м.	1,00	800,00	880,00
3	Поставка утеплителя 100 мм, с учетом крепежа и технологического отхода 10%	кв.м.	1,00	450,00	495,00
4	Поставка подконструкции с учетом крепежа	кв.м.	1,00	725,00	825,00
5	Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов	кв.м.	1,00	1300,00	1300,00
	Итого:				3590,00

Варианты облицовки в системе

Несомненным достоинством вентилируемых навесных фасадов является огромный ассортимент отделочных материалов, среди которых можно отметить: стоит использовать только минеральную вату, поскольку ни пеноплекс , ни рулонные материалы не способны обеспечить необходимые технические параметры для вентфасада.

Стандартная толщина минеральной ваты, применяемой для утепления, составляет около 100 мм, хотя можно выбирать и более толстые виды с дополнительным утеплением.

Часто установка ваты осуществляется в два слоя, общий принцип такого решения предусматривает показатели плотности не менее 50 кг/м3 и 80 кг/м3 для нижнего и верхнего слоя соответственно. Более детальные советы по предоставят конкретные производителей фасадных конструкций.

Нужна ли пленка в вентфасадах

Этот вопрос вызывает немало споров, сторонами в которых выступают производители пленки и утеплителя.

Большинство противоречий вызвано исключительно коммерческими причинами.

Специалисты же сходятся во мнении, что пленка необходима для защиты утеплителя от ветра внутри зазора при использовании стандартного утеплителя 80кг/м3. Для более плотных слоев надобность в ней отпадает.

Проектирование вентилируемого фасада

Является ответственным процессом, от качества которого будет зависеть надежность всей конструкции. Доверить такую задачу стоит лишь проверенным исполнителям, которыми могут быть монтажные компании или производители навесных фасадных изделий.
