Как вытащить замок зажигания на ваз 2106. Устанавливаем новый замок зажигания на «классику. Неполадки замка зажигания

Замок зажигания соединяет и обслуживает многие электроцепи автомобиля. От его исправности зависит работа целых групп потребителей напряжения. Устройство выполняет несколько важных функций:

1. Управляет работой системы зажигания;
2. Является частью противоугонной системы;
3. Во время транспортировки на буксире неисправного автомобиля позволяет включить аварийную сигнализацию.

Владельцев «шестерки» чаще всего интересуют следующие вопросы, связанные с замком:

• схема подключения замка зажигания на Ваз 2106;
• замена замка зажигания на Ваз 2106;
• как меняется его контактная группа.

Рассмотрим эти темы по порядку.

Схема замка зажигания

1. Аккумулятор
2. Стартер
3. Генератор
4. Реле в монтажном блоке
5. Замок зажигания
6. Реле пуска

Электропроводка, подключенная к механизму, работает по схеме:

Есть четыре положения замка.

Нулевое положение. При нем отключены все электросети, кроме двух клемм, Обозначенных на схеме темным цветом.

Первое положение. Питание получают габариты, стеклоочистители, вентилятор печки.

Второе положение. Дополнительно питание получает система зажигания, индикаторы и кнопки на приборной панели, поворотники и стартер.

Третье положение. Продолжают получать питание лишь габариты, стеклоочистители и гудок.

Механизм замка взаимодействует с несколькими электроцепями, объединяющими электроприборы автомобиля в единую цепь. Когда мы поворачиваем ключ, напряжение от минусовой клеммы аккумулятора поступает на катушку зажигания.

Так как механизм замка регулярно используется водителем, некоторые его элементы изнашиваются и выходят из строя. Иногда достаточно только брызнуть в личинку замка WD-40. Однако эффект может длиться недолго, и ремонтные работы все равно потребуются в ближайшее время.

Замок зажигания устроен следующим образом:

Самое простое – это заменить неисправный замок на новый. Стоимость этой детали для автомобиля Ваз 2106 невелика. Начинать замену нужно с процесса снятия старого механизма.

Как снять замок

1. Обязательно снимите минусовую клемму с АКБ. Некоторые автолюбители этого не делают, объясняя это низким напряжением цепи. Однако если во время ремонтных работ произойдет замыкание проводов, это приведет к неисправности некоторых элементов электрооборудования.
2. Поверните ключ в нулевое положение. Это позволит облегчить демонтаж устройства благодаря тому, что удерживающий вал руля чуть зайдет в секретную часть.
3. Снимаем кожух колонки руля. Откручиваем для этого пять винтов, соединяющих верх и низ кожуха. Вытягиваем верхнюю часть кожуха вверх, действуя очень осторожно. Снимаем и убираем подальше все элементы кожуха.
4. Сняв кожух, выкручиваем винты, на которые закреплен сам замок. Этих винтов два, располагаются они внизу под выключателем.


5. Отсоединяем провода от замка.

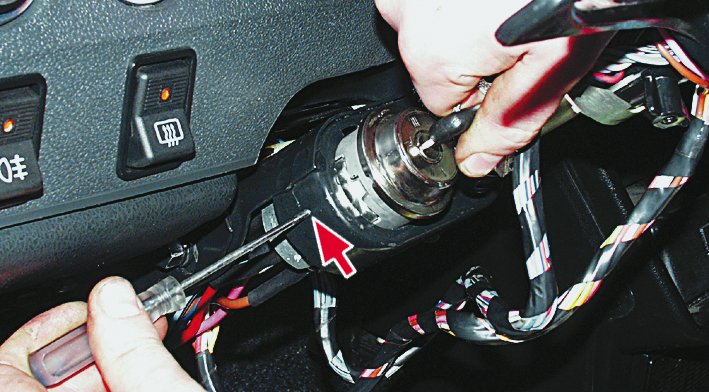

6. Чтобы не сломать фиксатор во время демонтажа, находим слева на кронштейне небольшую щель. В нее вставляем шило или тонкий гвоздь и вдавливаем фиксатор.


7. Шлицевой отверткой вынимаем механизм из кронштейна.



Если фиксатор не удается полностью дожать, нужно одновременно чуток покрутить ключ влево и вправо, не проворачивая его до конца. Это позволит найти положение, при котором фиксатор будет выжат полностью, и замок легко выйдет наружу. Обратите внимание, мешать может и противоугонка. Она двигается вместе с ключом. Если повернуть ключ в положение стартера, то она займет самое удобное положение для выемки замка.

Еще один важный совет: пометьте, как были подключены провода. Это поможет ничего не напутать при установке нового устройства.

Замена контактной группы

Иногда нет необходимости полностью менять механизм замка. Достаточно лишь только поменять контактную группу.

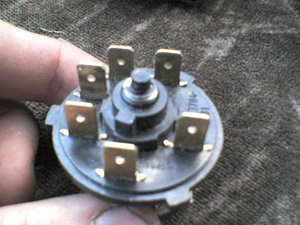

Она находится на обратной стороне механизма. Прикреплена к корпусу с помощью пружинного кольца. Его можно попробовать снять руками или с помощью отвертки.

Снимаем саму группу. Она состоит из двух колец из пластика, которые имеют встроенные токонесущие дорожки. Внутри кольца размещена пружина.

Со временем на этих дорожках образуется нагар, который приводит к поломке. Возиться с этим нагаром смысла нет. Проще купить новую группу в магазине. Ее стоимость для Ваз 2106 не превышает 50 рублей.

Обратите внимание, что существуют разные модели. На некоторых контакт стартера прикреплен так, что при повороте ключа этот контакт изгибается. Это приводит к быстрым поломкам. Лучше выбрать модель, на которой контакт установлен жестко.

Установить новую деталь несложно. Поочередно переведите провода с прежней детали, правильно выбрав контакты. Поставьте ключ в нулевое положение, поверните верхушку группы влево до упора и вставьте в замок. Следите за тем, чтобы лопатка внутри корпуса попала в специальный паз. Защелкните и наденьте пружинное кольцо.

Установка замка зажигания

После того как вы заменили контактную группу или купили новый замок, его требуется вернуть на место. И сделать это нужно максимально правильно. Предлагаем следующую последовательность действий, которая поможет замок зажигания на Ваз 2106 подключить легко:

После того как проведены все работы можно подключать минусовую клемму к АКБ и проверять работоспособность механизма. Не забывайте, что когда осуществляется замена замка зажигания, ваз должен быть отключен от питания.

Начнем с того, что в состав замка зажигания входят механическая и электрическая части. Первая выполнена в теле устройства, а вторая часть сделана отдельно из клеммной колодки. При использовании отказы связаны одинаково с обеими частями замка зажигания, где на клеммную колодку приходится немного больше неполадок в процентном отношении.

Отметим, что любые работы с электрической частью должны быть выполнены при условии, что минусовая клемма снята. Особенно это важно, если надо выполнить проверку работы потребителя. Рассмотрим подробнее отказы по механической и электрической части.

Механическая часть

Зачастую отказ замка зажигания по механической части провоцируют:

• тугое проворачивание ключа зажигания;
• заклинивание в одном из положений. Как правило, такая неполадка приводит к облому ключа зажигания, что, в свою очередь, требует дополнительных растрат на приобретение новой детали.

В основном данные проблемы возникают из-за плохой сборки замка зажигания от недобросовестных производителей. Дабы изделие не приходилось часто менять, нужно установить надежную и долговечную деталь.

Электрическая часть

Даже если механическая часть замка зажигания полностью исправна, клеммная колодка все равно нередко выходит из строя. Заменить можно ее всегда, так как подобная запчасть продается в любом магазине для машин.

Клеммная часть зачастую сгорает сама либо же перегорают ее контакты, которые соединяют определенные цепи электропитания. Бывает также, что плавится центральная пластиковая вставка, которая размыкает и замыкает некоторые контакты при разном положении ключа зажигания. Провоцирует этот перегрев долгое удержание ключа в положении «стартер», когда водитель на протяжении длительного времени не может завести мотор своего транспортного средства.

В таких случаях необходимо покупать новую клеммную колодку, а не замок зажигания.

Очень важно, чтобы подключение при этом оставалось неизменным. Если вы в первый раз заменяете, нужно посмотреть на низ замка зажигания и там зарисовать цвета проводом и клеммы, на которые они подключены. Каждая из них на колодке обладает собственным номером, поэтому очень удобно записать цвет провода и номер клеммы, дабы ничего не перепутать.

Как подсоединить провода: схема

Для соединения с проводами у клеммной колодки есть такие выводы:

• «15»;
• «30»;
• «30/1»;
• «50»;
• «INT».

Читайте также: Как поменять рулевую колонку на ВАЗ-2106

На клемму «15» нужно устанавливать кабель голубого цвета, причем обязательно двойной. На «30/1» – коричневый вариант, на «30» – розовый, на «50» – красный или пурпурный, на клемму «INT» – черный и обязательно двойной. Клеммы «30» и «50» несут ответственность за пуск стартера, которые при отказе замка можно соединить для запуска мотора, чтобы успешно добраться до станции технического обслуживания или магазина автозапчастей.

Как правило, в коробке для клеммной колодки предлагается инструкция, в которой четко объяснено, как подключать кабели. Следуя точно всем правилам, можно самостоятельно выполнить эту работу, минуя обращение в технический сервис. Тем, кому сложно разобраться в инструкции, придется все же обратиться к мастерам, дабы не навредить собственному авто, поскольку при одном неправильном действии можно вывести из строя те или иные элементы зажигательной системы.

ladaautos.ru

Автомобиль ВАЗ 2106 и его замок зажигания

Узел для системы зажигания авто

Иногда при эксплуатации отечественного автомобиля ВАЗ возникает такая ситуация: садишься в машину, вставляешь ключ в замок зажигания, проворачиваешь ключ до позиции I, а лампочки индикаторов на приборном табло не загораются. Если не замечаешь этого и пытаешься завести мотор, стартер не крутит и даже не щелкает. Опытные водители в таких случаях сразу проверяют исправность замка.

Замок зажигания ВАЗ классики состоит из двух частей: механической (секретки), в которую вставляется ключ, и контактной группы, к которой подключаются провода. Механическая часть неразделима с корпусом, и в случае выхода ее из строя необходимо менять замок. Контактная группа съемная, она вставляется в заднюю часть устройства и крепится при помощи пружинного кольца. Благодаря простоте конструкции замок зажигания автомобиля ВАЗ 2106 ломается крайне редко, почти так же редко, как двигатель или коробка переключения передач.

Существует всего лишь одна неисправность, из-за которой может потребоваться замена замка зажигания ВАЗ классики в сборе - поломка в механизме секретной части. Выполнить операцию по замене устройства можно своими руками даже в чистом поле за 10 минут.

Вернуться к оглавлению

Снятие неисправного устройства

Для снятия замка зажигания ВАЗ 2106 необходимы следующие инструменты:

• плюсовая отвертка;
• шлицевая отвертка;
• шило.

Замена узла зажигания

При отсутствии шила для демонтажа устройства можно использовать длинный тонкий гвоздь сечением 1,5-2 мм с широкой шляпкой либо отвертку для откручивания маленьких шурупов из корпуса мобильных телефонов.

Перед осуществлением основной процедуры необходимо снять минусовую клемму с аккумуляторной батареи. Несмотря на то, что ток напряжением в 12 вольт практически безвреден для здоровья взрослого человека, при снятии устройства можно нечаянно замкнуть провода, что, в свою очередь, может привести к выходу из строя важного электрического оборудования автомобиля.

Пошаговая инструкция:

1. Для начала вставить ключ в выключатель зажигания и повернуть его на 90 градусов, в положение «0». Это нужно для того, чтобы штифт, удерживающий рулевой вал от проворачивания, немного вошел в секретную часть и не мешал демонтажу.
2. Далее необходимо снять пластиковый кожух рулевой колонки. Для этого последовательно открутить 5 винтов, соединяющих между собой нижнюю и верхнюю части кожуха.
3. Затем аккуратно приподнять верхнюю часть кожуха рулевой колонки и вытянуть ее вверх. После этого убрать обе части кожуха в сторону.
4. Далее найти и открутить винты, крепящие само устройство. Их два, они расположены снизу выключателя, справа и слева.
5. Затем отцепить провода от контактов выключателя зажигания.
6. Далее найти плоскую щель на кронштейне слева от устройства, воткнуть туда шило и с силой вдавить им фиксатор.
7. После этого можно вынимать устройство из кронштейна, поддев его шлицевой отверткой.

Если, несмотря на все приложенные усилия, выключатель «отказывается» вылезать из кронштейна, значит, фиксатор не дожат до конца. Нужно нажать на фиксатор шилом, а затем немного поводить ключом влево и вправо, не проворачивая его. Фиксатор сожмется до конца, и останется только вытащить выключатель.

Вернуться к оглавлению

Замена контактной группы и установка замка зажигания

Часто причина неисправности замка зажигания заключается в подгорании контактной группы. Замена контактной группы осуществляется очень легко. Достаточно снять при помощи шлицевой отвертки пружинное кольцо, и контактная группа вывалится сама. После этого нужно вставить новую деталь в корпус устройства таким образом, чтобы паз контактной группы точно наделся на шток секретной части, и закрепить ее в корпусе устройства пружинным кольцом. После этого можно устанавливать выключатель зажигания на место.

Алгоритм установки:

1. Сначала нужно вставить ключ в замок и провернуть его в положение «0».
2. Нажать на фиксатор и вставить выключатель в кронштейн.
3. Затем следует правильно подключить провода.
4. Установить кожух на рулевую колонку, скрепить верхнюю и нижнюю части кожуха винтами.

Где необходимо крепить провода

Самое сложное в установке выключателя - это подключение замка зажигания к проводке. Везет тем владельцам ВАЗ 2106, у которых провода к выключателю подключаются через специальную колодку. Такую колодку можно подсоединить и с закрытыми глазами.

Если в вашей машине нет специальной колодки, правильно подсоединить провода к выключателю поможет цветная схема подключения электропроводки.

Цвету стрелок, изображенных на схеме, соответствует цвет проводов. Следует учитывать, что в проводке старых машин вместо розового провода может быть оранжевый. Удачи в ремонте!

expertVAZ.ru

Установка замка зажигания ваз 2106 своими руками с фото

Как любая машина, ВАЗ 2106 имеет сильные и слабые стороны, которые знакомы многим автолюбителям. Интенсивная эксплуатация, плохие дороги, суровый климат делают свое дело медленно, но верно. Как говорится, ничто не вечно - детали изнашиваются, так или иначе их приходится менять. Многие владельцы автомобилей предпочитают делать посильный ремонт своими руками. И все слышали о периодической поломке небольшой, но очень важной детали - замке зажигания. Если ваш замок неисправен, то вам не помешает приобрести такой полезный навык, как установка замка зажигания ВАЗ 2106.

Жигули

Недаром говорится: новое – это хорошо забытое старое. ВАЗ 2106 - прекрасно знакомая всем «шестерка» - входит в число самых массовых и популярных автомобилей отечественного производства еще со времен Советского Союза. За все время выпуска этой модели всего было произведено и собрано на разных заводах свыше 4,3 миллионов штук автомобилей. Настоящая рабочая лошадка, недаром у нее до сих пор немало почитателей. До сих пор бойкие «шестерки» в большом количестве бороздят автомобильные просторы стран СНГ и ближнего, а также дальнего, зарубежья. Конечно, и на старуху бывает проруха.

Структура и назначение замка зажигания

Выключатель (замок) зажигания на всех моделях «классики», в том числе и на «шестерке», абсолютно аналогичен по своему устройству и конструкции. Рассмотрим его устройство и принцип работы.

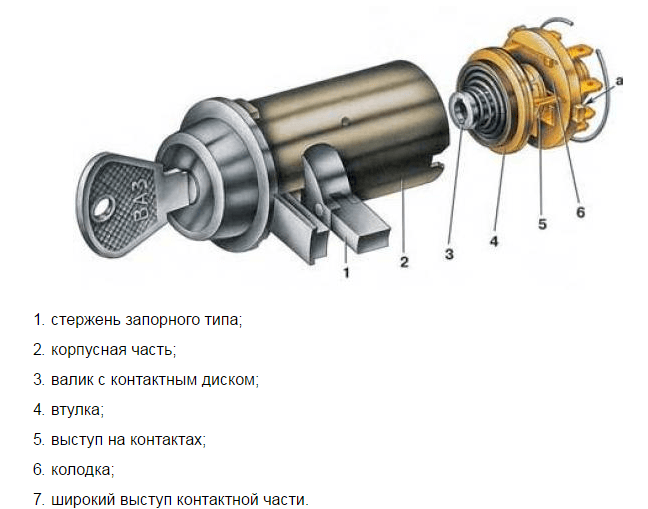

Устройство выключателя (замка) зажигания:

Строение замка

1. Запорный стержень
2. Корпус
3. Валик
4. Контактный диск
5. Контактная втулка
6. Колодка
7. Выступ контактной части.

Механизм замка соединяется с множеством проводов. Они продолжаются от аккумулятора, соединяя в единую цепочку все электрические приборы автомобиля. Во время поворота ключа зажигания происходит замыкание электроцепи от клеммы » - » аккумулятора к катушке зажигания.

В следствии ток проходит по проводам к замку зажигания, через его контакты направляется к индукционной катушке, после чего возвращается обратно на клемму «+». Во время, когда электричество проходит через катушку, в ней вырабатывается высокое напряжение, которое она передает на свечу зажигания. Стало быть, ключ замыкает контакты цепи зажигания, тем самым запуская двигатель автомобиля.

Замок зажигания, как и все запчасти, со временем требует ремонта или замены. И с этим вполне сможет справиться любой автолюбитель, обладая минимальным запасом необходимых знаний.

Снимаем старый замок зажигания

Прежде чем установить новый замок, необходимо освободить для него место, отсоединив старый.

Инструменты и меры предосторожности

Для этого нам понадобится простой набор инструментов: отвертка и шило.

Инструменты

Перед тем как приступить к работе, не забудьте об элементарных правилах безопасности – отключите аккумуляторную батарею (снимите минусовую клемму).

Отключаем аккумулятор

Демонтируем замок зажигания

После подготовки безопасного рабочего места смело приступаем к делу.

С помощью отвертки откручиваем 5 винтов кожуха подрулевых переключателей. После этого снимаем верхний и нижний элементы кожуха. Откручиваем два винта, на которых замок зажигания крепится к корпусу.

Снимаем кожух

Вставляем ключ зажигания в замок и проворачиваем его в положение «отключено» (0), чтобы разблокировать противоугонную систему. Чтобы достать замок из его посадочного места, находим в его левой стороне небольшое круглое отверстие.

Разблокировка

Берем шило и вставляем его в отверстие, поджимая им фиксатор. При этом вынимаем замок зажигания, подавая его рукой на себя.

Вынимаем замок

Отсоединяем провода от клемм. Если моток проводов заканчивается фишкой, то это значительно упрощает задачу. Это значит, что вам не придется маркировать провода или запоминать схему их подключения к клеммам замка для дальнейшего подключения. Итак, просто отсоединяем фишку с проводами.

Устанавливаем новый замок

Замок зажигания отсоединен. Теперь мы можем приступить к подключению нового.

Подключаем контактную группу проводов

Если вам посчастливилось стать обладателем фишки, замыкающей провода, то просто подключаем её к новому замку.

Подключение фишки

Если же фишки нет, то подключаем каждый провод по отдельности. Берем в руки клеммную колодку нового замка зажигания так, чтобы единственная находящаяся на нем двойная клемма была справа и находилась в вертикальном положении. Верхнему отделению двойной клеммы соответствует двойной черный провод.

Распиновка проводки по цветам

Далее двигаемся против часовой стрелки. Следующим подключается – розовый провод, за ним – двойной голубой, потом коричневый, и последний - красный. Кроме того, разобраться в расположении проводов на клеммной колодке вы можете с помощью цифирных отметок, которой помечена сама колодка. Возле каждой клеммы имеется обозначение, рассмотрим соответствие клемм цветам проводов:

• 1NT – черный двойной провод
• 30 –провод розового цвета
• 15 – двойной голубой провод
• 30/1 –провод коричневого цвета
• 50 –провод красного цвета.

Нижняя часть двойной клеммы осталась пустой – так и должно быть. Контакты подключены.

Задняя часть замка

Устанавливаем замок на место и завершаем работу

Теперь настало время зафиксировать новый замок в его исходной позиции – слева от руля.

Итак, вставляем в замок ключ и фиксируем его в положении «0». Затем берем замок и вставляем его в исходное положение, «утапливая» при этом пальцами боковой фиксатор. Теперь замок на месте, соответственно мы можем закручивать крепежные винты и устанавливать декоративный защитный кожух.

Проверяем работу нового замка

Работа по установке окончена. Теперь следует убедиться в том, что все в автомобиле работает как исправно. Сначала подключаем аккумулятор. При корректной работе системы во время установки ключа в положение «0» все системы должны быть отключены. В положении «I» подается питание на систему управления двигателем, генератор, фары, сигнальные лампы, омыватели и очистители стекол, стеклоподъемники и контрольные приборы.

В положении «II» напряжение подается на те же системы, а также, кроме того, происходит запуск стартера. При правильной работе замка запорный стержень противоугонного механизма будет выдвигаться, и убираться при перемещении ключа из позиции «0» (отключено) в позицию «I» и обратно.

Как видите, ничего сверхъестественного – замок зажигания можно заменить самостоятельно, не обращаясь за помощью в автосервисную мастерскую. Главное – немного терпения, знаний, и вы освоите несложный ремонт автомобиля. И «шестерочка» будет еще долго радовать вас своей верной службой. Удачи на дорогах!

Выключатели зажигания на автомобили ВАЗ моделей 2101-07
