Как сделать вентиляцию в парилке русской бани. Правильная вентиляция в бане: в парилке не нужен угар. Рассмотрим схемы в русской бане и каркасных стенах. Применение механической и комбинированной вентиляции

Без хорошей вентиляции в парной настоящего удовольствия от бани не получишь, а людям, которые не могут похвастаться богатырским здоровьем, ходить в такую баню и вовсе опасно. В этой статье мы рассказываем, как сделать вентиляцию в бане, и разбираем «классику без вентканалов»: как вентилировали парилку наши предки и как это может выглядеть в современном решении.

• Залповая вентиляция в русской бане
• Нужны ли дополнительные вентиляционные отверстия в русской бане
• Устройство правильной вентиляции в бане своими руками на опыте участников нашего портала

Залповое проветривание: правильная вентиляция в парилке

В классической русской бане обычно использовались две схемы вентиляции:

• залповое проветривание, обеспечивающее достаточное количество воздуха во время парения;
• вентиляция для просушки парной после использования.

Залповое проветривание осуществляется через открытую дверь и окно. Подчеркнем: речь идет о влажной паровой бане, а не о сауне.

Строю для себя Участник FORUMHOUSE

Пришлось поскандалить с заказчиком и настоять на том, чтобы в стене толщиной 500 мм было вырублен проем для окна.

Чтобы получить воздух для дыхания в парной, достаточно окошка рядом с полком и двери в предбанник. Окно и дверь нужно открывать между заходами, пока мы отдыхаем. Потом возвращаемся в парную, закрываем окно и дверь и снова паримся.

Для просушки парной в ней делают маленький продух (есть разные варианты: одни делают его в дальнем углу под потолком, другие, наоборот, под полком). После использования бани открывают:

• этот маленький продух
• окошко в моечной или предбаннике.

Так создается поток воздуха, который вентилирует помещение и выносит из него влагу.

На фото: баня нашего пользователя с ником Vasisdas.

У пользователя FORUMHOUSE с ником КочевниК вентиляция в бане сделана так: приток воздуха - под топкой печи, выход по диагонали под потолком. Обычно все парятся с закрытой вытяжкой, но иногда ее открывают, «если парящийся не экстремал», и в этом случае работает естественная вентиляция.

Когда хочется освежить воздух в парилке после нескольких заходов, вытяжка открывается, в каменку плещется ударная доза кипятка.

КочевниК

Весь старый пар вышибает в окошко-вытяжку. После этого машу немного дверьми, создавая дополнительный поток, кладу новую полынь, закрываю окошко, и парилка - как новенькая, как будто там и не парились.

Способ «от деда»

Есть еще интересный, дошедший от наших предков способ проветривания бани, который EsKor, участник нашего портала, увидел в бане «у одного седовласого деда». В этой бане единственным специально сделанным средством вентиляции была отдушина в метре от пола, под полком. В чем смысл такой отдушины? Оказалось, что седовласый дед «освежал» воздух в парилке почти так же, как КочевниК, только заранее готовил ведро с ледяной водой и выливал его на полок или за мгновение до, или сразу после того, как в каменку заряжалась ударная доза воды.

EsKor

Дед пояснил, что холодная вода, которая попадает на пол с полка, тянет к себе пар вниз, а он прихватывает с собой спёртый воздух и улетает в отдушину. Никакой мистики, физика это дело хорошо объясняет.

Холодная вода охлаждает пар, происходит конденсация, понижение давления вызывает усиленный приток воздуха над слоем пара, и пар буквально падает из-под потолка.

Понятно, что этот метод не подойдет для суховоздушных бань и для парилок с глухим полом и отсутствием слива.

Разные схемы вентиляции русской бани

Рассмотрим, как работает такая система вентиляции на примерах нескольких бань участников FORUMHOUSE.

Вот баня нашего участника с ником Vasisdas.

Vasisdas

Все гениальное просто! Печь каменка, дверь, окно и массив дерева. Научиться пользоваться этим – дело техники.

Как сделано окно в парной: стеклопакет со стороны фасада бани, вентзазор в толщину пирога стены, со стороны парной декоративное окошко. Это позволяет избежать лишних теплопотерь и просто красиво.

У нашего участника с ником Строю для себя небольшая совмещенная парилка-моечная, 2,5 на 2,1 и высотой 2,1м.

Система вентиляции включает в себя:

• окошко у полка 300х300мм по раме, сам проем 200х200;
• продух в верхнем венце под потолком 150х150мм;
• продух у пола под полком 150х150 мм.

Верхний продух всегда закрыт, его открывают только для того, чтобы просушить парную после использования. Также наш пользователь иногда открывает его, чтобы создать более мягкий режим для жены и дочки.

Во время парения все отверстия закрыты. Высота окошка подобрана удачно, жар из парной не выдувается.

Во время парения используется два вида проветривания:

• простое проветривание: выходишь из парной, открываешь окошко и оставляешь приоткрытой дверь.
• быстрое проветривание через окошко в парной и окошко под полком.

Для сушки парной открываются все отверстия и окна.

Строю для себя

Воздух с улицы через окно предбанника идет по полу в нижний продух под полком (сквознячок), частично нагреваясь от еще горячей печи и поднимается над полком в верхний продух. Под полом сквозняк от продухов в цоколе. Зимой на время парения я их закрываю.

Такие «старые способы» вентиляции бани, без обустройства вентканалов, наш пользователь считает оправданными и вполне достаточными при теплоемкой печи.

Вот как устроена вентиляция в бане у нашего участника с ником Михалыч Титов. Приток сделан через отверстие в полкирпича в боковой стенке.

Если посмотреть с улицы, то это выглядит вот так.

Ответвление вниз, в которое уходит конденсат, закрыто винтовой заглушкой. Вход из мойки сделан под печь.

При постройке бани участник нашего портала с ником Сhagav придавал вентиляции особенное значение. В комнате отдыха он сделал принудительную вентиляцию (одно приточное отверстие и два вытяжных), а в парной сделана естественная.

При желании воздух в парную поступает с улицы – в фундамент залиты трубы, через камни печи проходит гофрированная нержавейка. Она открывается и закрывается задвижкой.

Вентиляция в бане - это не только комфорт, но и насущная необходимость. Она нужна и во время банных процедур и после них:

• В процессе важно, чтобы никто не угорел . Опасность отравления угарным газом существует всегда - это результат неполного сгорания топлива. Поэтому вентиляция нужна для безопасности людей в бане.
• Помимо этого воздух, который вдыхается и выдыхается, становится «отработанным» , и его нужно удалять, замещая новым, с большей долей кислорода.
• Регулировать температуру, следя за состоянием людей, тоже можно с помощью вентиляции, особенно, когда нужно сделать это экстренно.
• Любая печка работает за счет кислорода (горение - это окисление), поэтому и ей нужна вентиляция. А при грамотном устройстве можно получить еще и экономию топлива .
• И, наконец, просушка после, от которой напрямую зависит долговечность строения, особенно его деревянных частей. Вентиляция способна стать хорошей профилактикой грибков и гниения .

При этом банная вентиляция достаточно сложна и разнообразна по устройству. Конечно, вопрос можно свести к финансовым вложениям, но на деле нужен просто хороший спец по вентиляции, который найдет оптимальное решение в каждом конкретном случае. Мы же рассмотрим все возможности и особенности устройства .

Система вентиляции в бане: какая она может быть?

Системы вентиляции в банях разделяются сразу по нескольким параметрам:

• принудительная или естественная;
• вытяжная, приточная или приточно-вытяжная;
• местная или общеобменная .

Поясним, что принудительная отличается от естественной наличием вентиляторов, которые насильно гонят воздух внутрь или наружу, местная отличается от общеобменной своим локальным характером, например, дымоход над печкой - местная вентиляция, а отдушины - часть общеобменной.

Что же касается приточной, вытяжной и их комбинации, то это обозначения того, какой воздух куда направляют: вытяжная гонит отработанный воздух наружу, приточная - свежий внутрь, а их комбинация создает сбалансированный воздухообмен внутри помещения.

Это общие термины для любой вентиляции, но наша задача - рассмотреть банную, имеющую свою специфику. Советуем попутно ознакомиться с (8 типов).

Полезное видео

Посмотрите небольшой ролик, как один из вариантов организации вентиляции в бане:

Естественная вентиляция в бане

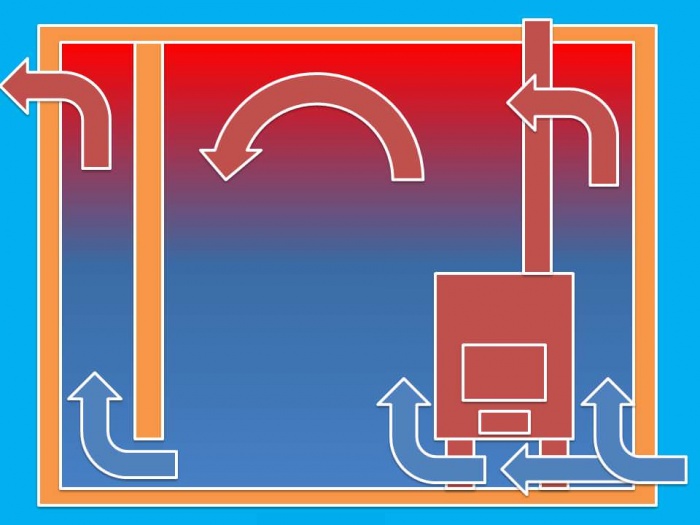

Работает она на принципах физики, которые говорят, что нагрев делает воздух легче и заставляет его подниматься вверх. А увеличение объема холодного воздуха ускоряет движение горячего. Зная об этом свойстве, можно вообще не ставить никакие приборы, достаточно вентиляционных отверстий, расположение которых сделает одни из них приточными, а другие - вытяжными.

А еще в бане есть печь, и это очень благоприятное обстоятельство для направления циркуляции воздуха. Если приточное отверстие естественной вентиляции расположено у самого пола рядом с поддувалом, то печь сама будет втягивать свежий воздух, без всякого вентилятора. Также улучшению тяги способствует подъем чистового пола чуть выше отверстия под топкой.

Вытяжное отверстие делается обычно на стороне, которая противоположна стене с приточным отверстием, но это не единственный вариант.

Принудительная вентиляция

Если в те же отверстия поставить вентиляторы, то можно не опасаться безветрия или других погодных обстоятельств, которые плохо сказываются на циркуляции воздуха в бане.

В принципе, большого отличия между естественной и принудительной вентиляцией в самой схеме нет, это лишь вопрос того, в каких отверстиях стоят вентиляторы. Потому что можно ставить их не везде, усиливая только вытяжку или только приток. Но создавая большую разность между притоком и оттоком, мы меняем давление в помещении. Это легко обнаруживается по тому, как хлопает дверь. Задача же в создании баланса между оттоком и притоком, причем воздух во время банных процедур должен циркулировать медленно, не вызывая сквозняка. А при просушке сквозняк только на пользу.

ВАЖНО! Направление, в котором вентилятор гонит воздух, зависит от расположения его лопастей, поэтому важно следить за тем, чтобы в приточном отверстии не оказался вытяжной вентилятор и наоборот.

Устройство вентиляции в бане: принципы работы

Вентиляцию бани можно условно разделить на функционирующую постоянно (кровельная, фундаментная, стеновая) и функционирующую периодически, во время банных процедур и работы печи. Та и другая - части единой вентиляционной системы, которая закладывается еще при строительстве.

Принцип работы вентиляционной системы: вытеснение отработанного воздуха свежим. В самом примитивном случае для этого достаточно двух отверстий, но на практике имеют значение и направления потоков, поэтому количество приточных и вытяжных отверстий может быть увеличено, а сами они снабжаются заслонками, которые и есть средство управления потоками, их объемами и скоростью.

Независимо от места приточные делаются всегда ниже вытяжных. Иногда приток воздуха обеспечивается через жалюзи внизу двери в парную. Но есть одно правило: откуда воздух берется, туда же он должен и отдаваться . Если берем из помещения, нужно возвращаться не на улицу, а тоже в помещение. Иначе работать не будет.

Расчет площади вентиляционных окошек достаточно прост: надо исходить из того, что каждому кубометру объема помещения нужно окошко площадью 24 см². Окошки ни в коем случае не делаются прямо напротив друг друга на одной высоте.

1. При прогреве бани продухи в фундаменте закрываются, заслонки в парной задвигаются.
2. Во время парения окошки приоткрываются по необходимости.
3. После завершения процедур баня проветривается целиком.

В помощь вам также подготовлен (10+ разных схем).

Вентиляция басту в бане

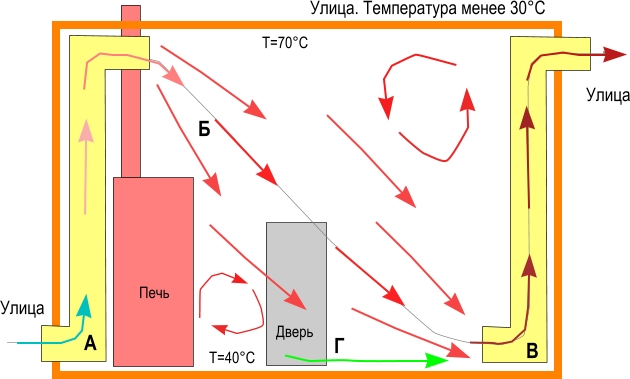

Все большую популярность в российских банях получает вентиляция типа басту, названная в честь конвекционных шведских бань. Ее и сделать просто, и эффективность ее высока.

Приток воздуха под печь осуществляется с помощью вентиляционной трубы с улицы. При этом обязательно нужна заслонка, которая бы его перекрывала.

Для оттока воздуха монтируется короб, который начинается в 20-30 см от пола и уходит на улицу. Расположение короба - по диагонали от печи. Материал - лучше всего нержавейка. Короб тоже должен перекрываться на 100%.

Итак, работает это следующим образом: если внутрь помещения входит определенный объем, то соответствующий объем оттуда будет выталкиваться при наличии выхода. Работающая печь активно засасывает холодный воздух из приточного воздуховода. Часть его используется в горении (и уходит через дымоход), а часть поднимается вверх, нагреваясь по пути от печки. Избыточный объем параллельно начинает уходить через короб, который забирает воздух от пола. Поэтому свежий нагретый воздух оказывается в зоне дыхания, а отработанный оказывается внизу и уходит.

Видео

Посмотрите, как объясняется и делается Басту в этих роликах:

Вентиляция басту «включается» и «выключается» посредством манипуляций с задвижками. При этом печь должна работать, потому что именно она - тепловой насос, ответственный за циркуляцию воздуха. Если печь погасла, вентиляция басту в бане работать не будет .

Идеальное применение вентиляция басту получает в сауне, где нужно менять воздух 6-8 раз в час. А вот в русской бане условия несколько иные и хотя басту можно ставить и в ней, есть ограничения на ее использование.

Вентиляция басту в русской бане

Русская баня - это не слишком высокая температура и обилие пара. В таких условиях вентиляцию басту в русской бане не стоит «включать» во время парения .

Но можно спокойно запустить ее в самом начале, на этапе прогрева парной. При этом время нагрева увеличится, но он будет равномерным. Если же оставить задвижки открытыми, басту пересушит и перегреет парную. Можно попробовать «включать» басту на последнем этапе парения - воздух будет легкий, горячий, дышать можно свободно. Отличное завершение парения.

В русской бане басту пригодится и для просушки после процедур - с этим она справляется отменно и никаких запахов, никакой плесени при такой просушке уже не будет.

Вентиляция пола в бане

Пол в бане нуждается в полной просушке после процедур. Первым условием этого будет организация правильного стока, с уклоном, который отведет воду в канализацию. Конечно, вариантов устройства пола несколько.

Для проливного (мокрого) пола вентиляция особо важна . Поэтому зазоры между досками, достигающие в ширину до 1 см нужны не только для отвода воды, но и для высушивания досок. А поможет в этом открытие продух в фундаменте, о которых мы расскажем ниже.

Сухой пол не предполагает щелей между досками, потому что монтируется из шпунтованной доски. А значит, принцип его проветривания несколько иной. Сушить придется сверху средствами залповой вентиляции (это означает открытие всех окон и дверей) и той системы, что предусмотрена в бане, например, принудительной приточно-вытяжной.

Полезное видео

Посмотрите к чему может привести сырость на сухом полу, даже если он покрыт яхтным лаком:

О вентиляционном стояке в моечной речь пойдет ниже, но он тоже влияет на вентиляцию пола.

И еще пол хорошо продувается во время работы печи, если (как уже упоминалось), поднять его уровень над поддувалом, а в самом полу оставить небольшие зазоры между досками.

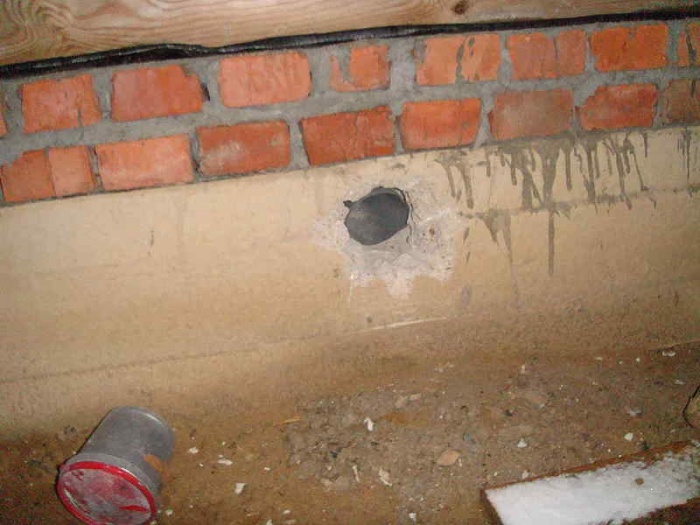

Вентиляция фундамента бани

Собственно, с нее все и начинается, потому что она монтируется при закладке фундамента. Для этого берутся обрезки асбоцементных труб, заполняются песком и в таком виде закладываются среди арматуры, крепясь вязальной проволокой между прутьев на высоте от 5 до 12 см над уровнем грунта. После распалубки песок удаляют.

Всего таких отверстий может быть два, заложенные на противоположных сторонах цоколя. Однако в реальности надо учесть целый ряд разнообразных факторов, от которых в итоге зависит и количество отверстий, и их диаметр. Кстати, обычный диаметр - 11 см.

Полезное видео

Посмотрите, к чему может привести отсутствие продухов для вентиляции пола и фундамента:

Перед проектированием вентиляции берутся в расчет:

• удаленность бани от водоема;
• расположение (на возвышенности или в низине);
• окруженность другими постройками со всех сторон;
• роза ветров данного участка;
• площадь бани.

Понятно, что если баня в низине или вокруг сплошные строения, надо делать больше отверстий и даже со всех сторон. Также можно увеличить диаметр, но поставить решетку-жалюзи или заслонку.

ОСТОРОЖНО! Грызуны могут проникать в незащищенные продухи, поэтому рекомендуется также затягивать их металлической сеткой.

Отверстия, снабженные заглушками, обычно оставляют закрытыми во время процедур, но для просушки их открывают.

Вентилирование разных помещений бани:

В силу различий в температурном и влажностном режиме каждого из банных помещений, вентиляция в них организуется по-разному.

мойки

Моечное отделение - самое влажное, поэтому рекомендуется оборудовать его вентиляционным стояком, который располагается в углу, под полом. Это асбоцементная труба, которая потом выводится на крышу и снабжается сверху дефлектором. Вентиляция в мойке происходит за счет разницы давлений между помещением и концом трубы над крышей, воздух стремится наружу, увлекая с собой и лишнюю влагу.

Причина, по которой приходится выводить на крышу, проста: если влажный воздух сразу выгонять на улицу, то стена, где будет расположено это отверстие, быстро испортится с внешней стороны.

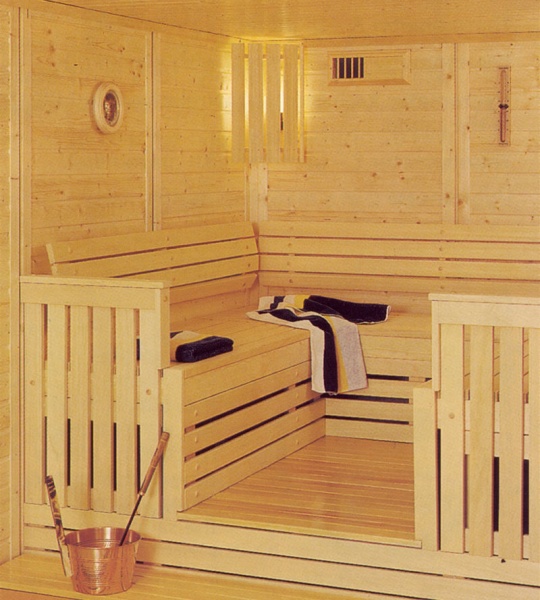

парилки

чердака

Чердачная вентиляция - это особая песня. Она делается на этапе установки кровли.

1- перекрытие 2- софиты 3- конёк крыши

ВАЖНО! Неверно мнение, что для вентиляции чердака достаточно по окошку на фронтоне. Эти окошки не заменят приточно-вытяжную систему в кровле.

Приточные отверстия делаются под навесом кровли (между обрешеткой кровли и верхней частью стены, где стропила опираются на мауэрплат), а вытяжные - на коньке. Отверстия должны быть и на фронтонах, но они небольшие и очень высоко расположенные.

Также важно принимать во внимание соотношение между площадью приточных и вытяжных отверстий с одной стороны и общей площадью чердака. Оптимально, чтобы первые составляли 1/500 от второй. Соотношение между площадью приточных и вытяжных не 50 на 50, вытяжные должны быть на 10-15% больше по площади, чем приточные .

Эта система подходит для тех бань, у которых чердак холодный. А есть еще бани с мансардами. Там вентиляция тоже делается в момент, когда кровля еще открыта с чердака.

Для вентиляции подкровельного пространства (между материалом кровли и мембраной) может использоваться либо естественная, либо принудительная вентиляция. Но для функционирования той и другой нужны аэраторы и софиты.

Аэраторы устанавливаются либо на площади кровельного ската, либо на коньке (эти наиболее эффективные). Они служат для вытяжки. А софиты отвечают за приток воздуха. Это сайдинг-панели для обшивки свесов крыши, часть из которых должна быть перфорированной. Соотношение площади вентиляционных отверстий и вентилируемой площади то же, что упоминалось выше 1/500.

ВАЖНО! Эффективность аэраторов будет выше, если устанавливать только обычные или только коньковые.

Вентиляторы для подкровельного пространства используются приточные. Особое внимание уделяется проводке, дабы она не стала причиной возгорания.

бани в подвале или цокольном этаже дома

Часть владельцев загородных домов отводит под баню подвал или цокольный этаж. Подобное расположение горячего и влажного помещения предъявляет особые требования к вентиляции, на которой держится теперь уже долговечность целого дома.

Заметим, что перепланировка бывшего жилого или хозяйственного помещения включает и перепланировку вентиляции. В целом, это затратнее, чем баня, заложенная в проект строящегося дома.

Так или иначе, нужно не забыть о вентиляционном зазоре между стенами и утеплителем . Это обезопасит от порчи утеплителя конденсатом. Но влага в воздушном коридоре тоже должна куда-то уходить. Поэтому для подвальных и цокольных бань рекомендуется профессионально сделанная приточно-отточная вентиляция, причем лучше не естественная, а принудительная. Та и другая сопровождается установкой цокольного дефлектора.

Расположение подвальной вентиляции зависит от конкретики проекта и здесь приводиться не будет. Возможна также установка специального осушителя.

Хорошим вариантом будет выбор вентиляции басту - это не так затратно, но очень эффективно. Об устройстве басту говорилось выше.

душевой

При наличии в бане душевой кабины или открытого душа стоит установить рядом принудительную вентиляцию, которая ускорит процесс просушки.

Если считать, что приток воздуха обеспечен за счет уже имеющихся приточных отверстий, расположенных в моечной и других помещениях, то можно поставить вентилятор только на вытяжное отверстие, которое находится поблизости от душа. (Аналогичным образом можно поступить, если в бане есть санузел.)

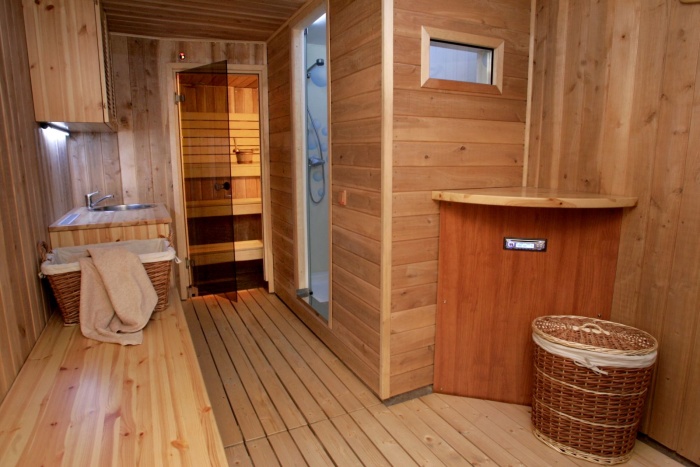

предбанника

Предбанник страдает от конденсата в силу разницы температур между ним и горячими помещениями бани. Поэтому вентиляция в нем необходима так же, как и везде в бане . Один продух располагается внизу, другой сверху. Нижний отвечает за приток воздуха, верхний - за его отток. Установка принудительной вентиляции не возбраняется. Помимо этого проветривать предбанник можно с помощью двери и (если есть) окна.

Вконтакте

Былые времена, в которые людям было все равно, в какой бане парится, уже прошли. В наши дни важно, чтобы это помещение качественно и правильно выполняло свои функции. Важным моментов является вентиляция в бане. Это касается и пола и всей парилки. Доказано, что всем известный эффект оздоровления, который можно получить от всех процедур в бане, невозможен, если не устроена вентиляция. При чем, вентиляция важна во всех помещениях: парилка, моечная, раздевалка и комната отдыха.

Важно помнить, что это не просто прихоть - это необходимость. Ведь дело касается вашего здоровья, а также здоровья вашей семьи. Как можно сделать вентиляцию в бане? Есть ли какая-то определенная схема? Каким образом сделать вентиляцию пола в бане? Все это вы узнаете дальше.

Какова правильная схема устройства вентиляции

Что такое вентиляция вообще? Если говорить просто, то вентиляция - это обмен воздуха в помещении. Ни для кого не секрет, что продуктом выдыхания человека является углекислый газ. Если помещение не проветривать, то есть не подавать в него свежий воздух, то оно заполнится этим газом. В это время кислорода в нем будет мало. Тогда атмосфера становится «спертой», вам тяжело и неприятно дышать. Последствий этого явления много, вплоть до сильных головных болей.

Вот почему важно сделать вентиляцию помещения, будь то в доме или бане. Система вентиляции функционирует довольно просто:

1. В бане делаются отверстия (заборные отдушины), через которые в нее поступает свежий воздух. Чаще всего эти отверстия находятся снизу.
2. Когда он смешивается с атмосферой в помещении, который значительно теплее за счет работы печи, то возникает распределение потока воздуха по всей бане.
3. Сверху делаются другие отдушины, через которые отработанный или «спертый» воздух выходит из помещения.

Обратите внимание! Выходное отверстие вентиляции должно быть больше по размеру, чем приточное. В противном случае свежий воздух снаружи не будет поступать внутрь.

Таким образом устроено проветривание любой бани. Важно обеспечить хороший воздухообмен, чтобы пребывание было приятным и комфортным. При этом важно учитывать несколько моментов:

• вытяжные отдушины не стоит делать в потолке, так как помещение будет очень быстро остужаться;
• размеры всех вентиляционных отверстий выбираются с учетом того, какой размер помещения (на 1 м 3 нужно 25 см 2);

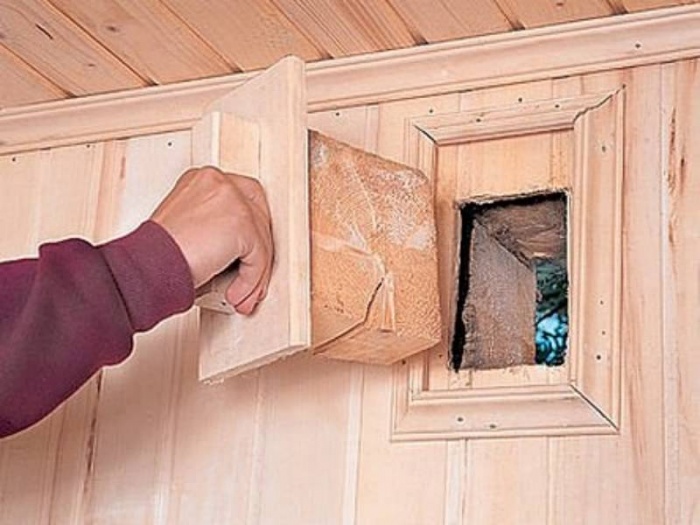

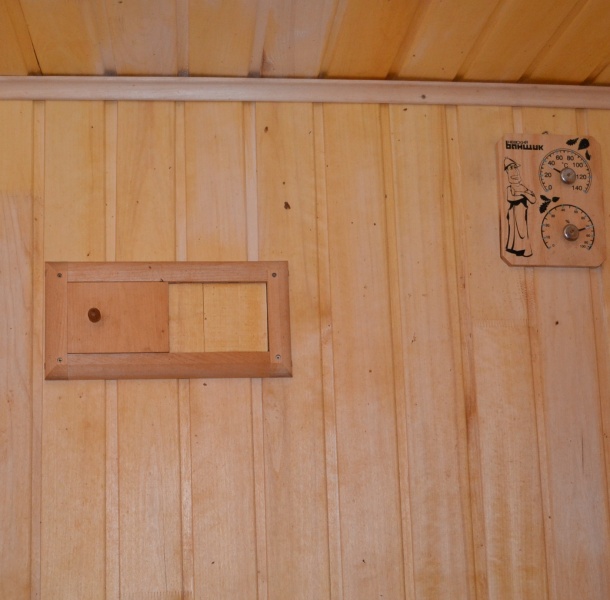

• обязательно нужно сделать задвижки на отверстиях, благодаря которым можно регулировать поток.

Правильно выполненный воздухообмен должен постоянно обеспечивать помещение свежим воздухом, чтобы усилить оздоровительный эффект от парения. Кроме того, за счет нее после всех процедур помещение может быстро высохнуть. Так как речь идет о деревянной бане, то влага может навредить материалу. Если правильно сделать вентиляцию, то можно избежать таких последствий:

1. Снижение температуры за счет поступления холодного воздуха извне.
2. Негативное влияние на распределение потоков тепла.
3. Удаление из парилки горячего и влажного воздуха, в котором нет углекислого газа.

Но, схема вентиляции может быть не одна. Их есть несколько.

Виды вентиляции в бане

В зависимости от устройства, проветривание помещений может быть разное. Различают 3 еге основных вида:

1. Естественная.
2. Механическая.
3. Комбинированная.

Естественная схема вентиляции - это та, которую мы рассмотрели выше. Все происходит естественным путем, за счет разницы температур, по принципу конвекции. Кроме того сюда входит эффект напора ветра через щели в стене, проемах окон и дверей.

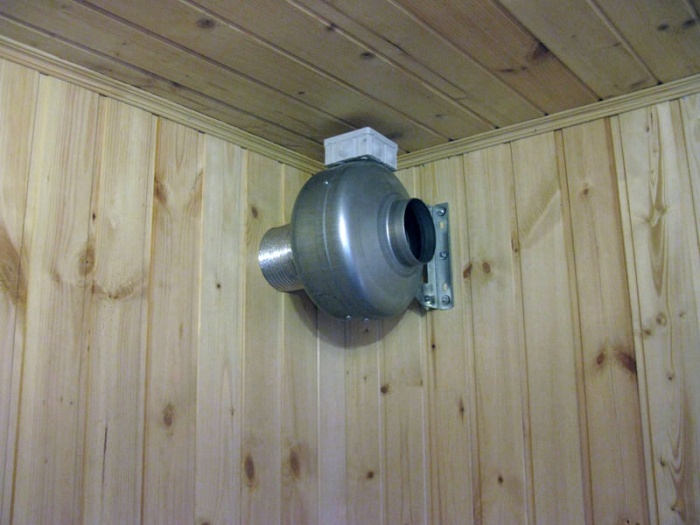

Если говорить о механической системе, то всю работу выполняют специальные приборы (вентиляторы), которые вытягивают отработанный воздух и наполняют баню свежим. Соответственно комбинированная система - это совмещение двух этих видов вместе, для усиления эффекта.

Совет! Особенно важно сделать проветривание пола и бани тем, у кого стоят печи, работающие от газа или жидкого и твердого топлива. Для поддержания процесса горения эти агрегаты забирают кислород из бани.

Нужно ли делать проветривание пола

Почему так важно сделать вентиляции под полом бани? Все дело в том, что это способствует обмену воздуха во все секциях. Чаще всего для изготовления пола в бане используют дерево. Так как он будет постоянно взаимодействовать с водой, ее нужно убирать. Если не сделать просушивание пола, то через 5 лет он просто придет в негодность. А этого не хочется никому. Какими же способами можно сделать вентиляцию пола в бане? Есть ли определенная схема?

Да, вот что нужно сделать, чтобы обеспечить качественное проветривание основания:

Но, чтобы система вентиляции пола в бане функционировала как надо, нужно обеспечить полный комплекс проветривания. Давайте узнаем, как можно сделать естественное проветривание бани.

Обустройство проветривания естественным путем

Почему мы рассматриваем такой вид? Потому что он не требует больших вложений средств и является довольно действенным. Чтобы правильно все сделать, нужно учитывать некоторые моменты и правила. Чтобы вы понимали, как выполнена такая схема, посмотрите на фото ниже.

Начнем с размещения отверстий, через которые будет поступать воздух извне. Они должны располагаться снизу парилки, рядом с печкой. Для чего? Чтобы он прогревался и не остужал помещение. Тогда нужно будет больше топлива, чтобы его протопить. Кроме того, отдушины не нужно делать с заслонками, они должны быть открыты постоянно.

Второе отверстие, вытяжное, нужно разместить на противоположенной стене или по диагонали. Важно, чтобы оно имело больший размер, чем нижнее. Зачем? Для нормального функционирования. Что касается места размещения, то мы говорили, что на потолке его делать не стоит. Отступите 30 или 40 см и сделайте его в стене. А вот в это вытяжное отверстие можно вмонтировать регулируемую задвижку, которую вы сможете купить в магазине. Тот воздух, что будет вытянут из парной, можно направить в предбанник, сэкономив на его обогреве. Это как вариант. В другом случае его через систему труб выводят на крышу.

Нормы вентиляции помещений прописаны в СНиП 41–01–2003, но для бань они не совсем применимы. Почему? Санитарные органы регламентируют кратность смены воздуха в помещениях для обеспечения благоприятного микроклимата по температуре и влажности воздуха. Эти показатели в парилке нельзя назвать благоприятными для длительного пребывания человека, они скорее стрессовые. Кроме того, ни одно помещение, рассматриваемое в строительных нормах и правилах, не требует максимально быстрой просушки и максимально быстрого прогрева. Вентиляция в бане должна поддерживать микроклимат в помещениях в заданных условиях при значительном повышении влажности и температуры и при этом полностью исключать появление сквозняков.

Еще одна особенность вентиляции в бане. Ее функционирование должно быть независимым от внешних погодных условий, а фактическая производительность давать возможность быстро изменять влажность и температуру. Кроме того, технические возможности вентиляции должны позволять максимально быстро реагировать на изменение показателей микроклимата в парной, а для этого они должны обладать повышенной мощностью в сравнении с обыкновенными вентиляционными системами.

Естественная вентиляция не позволяет добиваться таких результатов, она маломощна и в большой степени зависит от погодных условий. С целью гарантированного обеспечения требуемых режимов используется принудительная вентиляция – воздух подается/удаляется специальными вентиляторами.

Это довольно интересный вопрос. Мы уже упоминали, что не существует государственных нормативных актов вентилирования бань. Связано это с тем, что требования к парным очень индивидуальны, одни хотят париться в очень влажных и горячих помещениях, другие предпочитают умеренные значения влажности и температуры воздух. Столь разные значения микроклимата должны устанавливаться в одном и том же помещении с помощью одной и той же системы вентиляции. Раз общепринятых стандартов не существует (и не может существовать), то каждый пользователь парной должен иметь возможность «подгонять» их под свои требования. А сделать это поможет принудительная вентиляция бани.

Практика показывает, что для быстрого изменения показателей влажности и температуры достаточно шестикратного обмена воздуха в течение часа. Из этих условий следует подбирать технические характеристики вентиляторов. Если, к примеру, объем парной 2 м (ширина)×3 м (длина)×2 м (высота) = 12 м3, то мощность вентилятора должна равняться 12×6=72 м3/час. Размеры отверстий на вход и выход воздуха следует подбирать с учетом размеров вентиляторов. Конструкторы уже предусмотрели этот параметр, чем больше мощность вентилятора, тем больше установочное место для него требуется, тем больше должно быть входное или выходное отверстие.

Цены на термостойкие вентиляторы

термостойкие вытяжные вентиляторы

Как выбирать вентилятор

Все бытовые вентиляторы разбиваются на две большие группы:

Выбирайте вентилятор по месту оптимального расположения и мощности, лучше делать запас по производительности – длительная работа электрических двигателей с максимальной нагрузкой становится причиной их ускоренного выхода из строя.

Крайне желательно, чтобы вентилятор имел несколько скоростей вращения или возможно плавной регулировки скорости оборотов вала. Это позволит быстро добиваться оптимального микроклимата в парной. Выключатель или пульт управления должен быть доступным для находящихся в парной людей.

Обращайте внимание на степень защиты корпуса, очень важный критерий. Воздух в парной влажный и горячий, а это наиболее неблагоприятные условия работы электрических двигателей. По европейским стандартам корпус должен иметь защиту не менее IP44. Желательно вентилятор на выход воздуха не устанавливать (вытяжная вентиляция), с такой же эффективностью он будет работать и на входе (приточная вентиляция). На выходе воздуха из парной условия эксплуатации вентиляторов самые сложные, существуют большие риски поломок вследствие превышения критических значений температуры нагрева изоляции обмоток статора и ротора.

Решетка вентилятора должна иметь жалюзи, направляющие воздушный поток вниз или рассеивающие его в различных направлениях. Если жалюзи могут изменять свое положение – очень хорошо, всегда есть возможность изменить направление потока воздуха в зависимости от сложившихся обстоятельств в парной.

Важно. Все работы по подключению устройств нужно выполнять с беспрекословным соблюдением ПУЭ (Правил установки электрооборудования). Электрическая проводка бани должна иметь автономное заземление.

Цены на радиальные вентиляторы

радиальный вентилятор Bahcivan

Где располагать входные/выходные отверстия принудительной вентиляции

Главное условие – отверстия должны располагаться только в тех местах, которые гарантируют эффективную работу вентиляции и исключают появление сквозняков. Далее можно обращать внимание на архитектурные особенности помещения и дизайнерский вид. Не стоит устанавливать вентиляторы «в красивых местах», если от такой установки никакой практической пользы для создания микроклимата не будет.

Выходные отверстия. Делаются на расстоянии 10÷20 сантиметров от потолка или в потолке. Если отверстие под потолком, то воздух выбрасывается через воздуховод в стене на улицу. По нашему мнению – оптимальный вариант. Если отверстие в потолке, то воздух из парной попадает под крышу. Преимущество – не нарушается внешний вид фасадных стен бани. Недостаток – велики риски переувлажнения стропильной системы бани, а это может стать причиной очень негативных последствий. Можно выводить влажный горячий воздух сквозь покрытие крыши, но это требует значительных затрат и увеличивает риски появление на кровле протечек.

Входные отверстия. Есть три варианта.

1. Первый . Если в бане сливной пол, то делать входные отверстия нет надобности, воздух проходит сквозь щели полового покрытия.
2. Второй . Допускается делать входное отверстие в нижней части дверей парной, в полотне вырезается отверстия и вставляется декоративная решетка.
3. Третий . Входное отверстие проделывается в стене бани на высоте примерно 10 сантиметров от пола. Для избегания появления неприятных сквозняков рекомендуется их располагать за печкой, но вы для себя можете выбрать любое другое место, главное, чтобы холодный воздух не сразу попадал на принимающих банные процедуры.

При выборе входных/выходных отверстий нужно принимать во внимание и мощность вентиляторов. Чем больше у них производительность, тем дальше они должны располагаться от людей.

И еще один совет. Вентиляция намного эффективнее справляется со своими задачами, если входное и выходное отверстие располагаются по диагонали помещения или на противоположных стенах. Универсально описания схемы движения воздушных потоков в парной не существует, слишком много есть индивидуальных факторов помещения, изменяющих их движение.

Вы должны добиваться, чтобы воздух максимально равномерно двигался по всему объему помещения. Таким образом удастся избежать образования «мертвых» неблагоприятных для мытья зон, повысить равномерность прогрева воздуха, ускорить нагрев помещения и улучшить удаление отработанного воздуха.

Каких типов бывает принудительная вентиляция бани

В отличие от естественной вентиляции, принудительная может быть трех видов.

1. Приточная. Воздух в помещение подается в принудительном порядке, удаление происходит естественным способом через выходные отверстия. Для бани это самый приемлемый вариант. По стоимости доступна всем застройщикам, быстро монтируется, не требует больших потерь времени для проведения периодических регламентных работ по обслуживанию.
2. Вытяжная. Удаление воздуха принудительное, поступление естественное через входные отверстия. Для парной не рекомендуется из-за крайне сложных условий работы вентиляторов. По эффективности не уступает приточной.
3. Приточно-вытяжная. И поступление, и удаление воздуха происходит принудительно. Применяется только в больших зданиях, имеющих много помещений различного назначения. Довольно сложные и дорогостоящие системы вентиляции, монтируются только в эксклюзивных банях.

Рассмотрим более подробно каждый вид принудительной вентиляции бани.

Принудительная приточная вентиляция

Электрический вентилятор устанавливается в приточное отверстие, расположенное около пола. Воздух под давлением нагнетается в помещение парной, за счет появления избыточного давления отработанный выходит сквозь выходное отверстие. Входные продухи чаще всего располагаются около пола, для уменьшения рисков появления сквозняков их проделывают за печкой. Конечно, при выборе конкретного места расположения отверстия следует учитывать все особенности парной.

Важно. Расстояние между печкой и отверстием должно полностью исключать перегрев электрического вентилятора и силовых кабелей питания. Если конструктивные особенности не позволяют безопасно располагать вентилятор за печкой, то следует выбрать иное место расположения – под полками, с противоположной стороны двери и т. д. Главное условие – холодный воздух не должен создавать неудобств моющимся. Старайтесь не размещать вентилятор в местах, в которые могут попадать брызги воды во время мытья.

Многие строители вполне заслуженно считают приточный вариант вентиляции бани наиболее оптимальным решением. Мы полностью согласны с этим мнением и рекомендуем его вам к применению. Еще один плюс такого способа принудительной вентиляции – универсальность. Приточную вентиляцию можно делать не только в парной, а и во всех остальных помещениях бани.

Цены на клапан для приточной вентиляции

клапан для приточной вентиляции

Принципиальное отличие – вентилятор удаляет отработанный воздух из парной, свежий поступает естественным путем. Для повышения эффективности работы вытяжной канал следует размещать под потолком. Но установка в этих местах электрического вентилятора связана с большими трудностями, для электрических двигателей работа в условиях повышенной влажности и температуры крайне нежелательна. Если вы решили ставить двигатель вверху, то внимательно подбирайте степень защиты корпуса. На этом показателе не стоит экономить денежные средства. Намного выгоднее сразу прибрести дорогой, но надежный и хорошо защищенный вентилятор, чем потом несколько раз производить его замену.

Допускается установка вытяжного вентилятора и намного ниже уровня потолка. Такое положение немного улучшает условия работы двигателя, но значительно понижает эффективность работы вентиляции. Принимайте решение самостоятельно, учитывайте свои потребности, возможности, желания и особенности помещения.

Принудительная приточно-вытяжная вентиляция

Имеет много вариантов, принудительное удаление и поступление может устанавливаться в каждом помещении или в некоторых происходит естественный переток воздушных масс. Для этого делаются специальные отверстия или воздух свободно проходит сквозь имеющиеся щели. Мы уже упоминали, что такой тип принудительной вентиляции в банях монтируется очень редко.

Перед началом производства работ нужно продумать места расположения приточного и вытяжного каналов, определиться с мощностью и типом вентиляторов. Нужно приобретать влаго- и термоустойчивое оборудование, малошумное, с возможностью регулировки скорости вращения лопастей. Современные возрастает давление движения и мощность воздушного потока при одновременном уменьшении количества оборотов. За счет этого значительно понижается шумность и увеличивается долговечность работы вентилятора.

Вентиляционные короба могут быть из оцинкованной листовой стали или пластиковыми.

Пластики предпочтительнее, по своим физическим характеристикам в полной мере соответствуют сложным условиям эксплуатации. Вентиляционные решетки должны отвечать параметрам вентиляторов, жалюзи должны разбивать мощный воздушный поток в различные стороны или направлять его к полу. Если есть возможность самостоятельно регулировать положение жалюзи – отлично, намного возрастают возможности системы вентиляции, повышается комфортность пребывания в помещениях.

Цены на вентиляционные короба

вентиляционные короба

Цены на вентиляционные каналы из ПВХ

вентиляционные короба из ПВХ

Алгоритм монтажа принудительной вентиляции бани

Шаг 1. Выберите один из существующих методов принудительной вентиляции, составьте схему расположения отверстия для подачи/удаления воздуха в парной. Для примера даем вам несколько популярных схем размещения воздушных отверстий. Сдайте разметку на стенах, еще раз внимательно оцените правильность выбранного решения. Закупите оборудование, подготовьте инструменты для монтажа.

Шаг 2 . Сделайте отверстия под вентиляционные каналы. Имейте в виду, что в готовом срубе проделать сквозные отверстия не так-то просто. Толщина брусьев может достигать 150 мм, прибавьте к этому размеру толщину внутренней внешней обшивки. Общая длина канала в стене может составлять 30 сантиметров и более, работать долотом в длинном и узком канале трудно. Очень хорошо, если об установке вентиляции вы задумались еще на стадии строительства бани, но такое случается редко.

Как делать вентиляционные каналы

Есть несколько способов проделывания каналов, все зависит от того, какой опыт работы вы имеете и какое по геометрии отверстие должно получиться в итоге. Квадратные отверстия сделать труднее. Вначале придется высверливать отверстия небольшого диаметра по всей площади воздуховода, а потом зубилом скалывать дерево. Такие работы могут занять полдня или более только для одного канала. Если стена бани толстая, то проделывать дыру лучше по очереди с двух сторон бани.

Для сверления круглых отверстий можно пользоваться фрезой по дереву (металлической коронкой). Работать с ней проще, единственный недостаток – ограничение по диаметру. В продаже редко можно встретить коронку диаметром более 120 мм. Работать коронкой следует не спеша, после высверливания контура нужно убирать деревянные перемычки долотом. Для того чтобы уменьшить нагрузку на электрический инструмент боковые плоскости коронки следует смазывать машинным маслом.

Шаг 3. Если вы используете осевой вентилятор, то он просто вставляется в канал. Имейте в виду, что размеры канала должны быть больше, чем размеры вентилятора. Принимайте комплекс мер по предупреждению попадания влаги на венцы сруба. Для этого используйте различные виды гидробарьеров, все «неудобные» и труднодоступные щели можно герметизировать монтажной пеной. Лишнюю пену после остывания следует обрезать острым ножом, она не должна уменьшать условный диаметр канала.

Если по техническим или иным соображениям для принудительной вентиляции бани нужно применять радиальный вентилятор, то для его подключения необходимо подготовить специальное место. Защитите монтажную площадку от атмосферных осадков, подведите к ней трубопроводы соответствующих диаметров и профиля.

Шаг 4. Подключите установленное оборудование к электрической сети. Схема подключения зависит от типа оборудования и технических характеристик электрического двигателя.

Фото – крепление вентилятора

Шаг 5. Установите выключатель вентилятора. Он должен быть в легкодоступном месте. Во время производства электромонтажных работ соблюдайте правила техники безопасности.

Для увеличения комфортности пользования парной можно вентилятор подключить к блоку контроля температуры. Электроника в автоматическом режиме будет включать/выключать принудительную вентиляцию в зависимости от заданных значений температуры. Второй вариант автоматизации системы вентиляции используется для проветривания парной после бани. Вентилятор в этом случае работает от таймера времени.

Как проверить работоспособность принудительной вентиляции

Настоятельно советуем еще до начала пользования парной проверить эффективность работы принудительной вентиляции. Это несложно технически и не отнимает много времени. В случае обнаружения проблем у вас будет время и возможность их исправить. Как проверить вентиляцию?

Поднесите тлеющую головешку к входному вентиляционному отверстию и смотрите, куда и с какой скоростью движется поток воздуха. Дымящуюся головешку приближайте/удаляйте от отверстия, таким способом добивайтесь максимальной видимости дыма. Воздух должен двигаться по парной согласно предусмотренным оптимальным схемам. Обратите внимание, какие препятствия изменяют его направление, можно ли их убрать и переместить в другое место парной.

После того как вы поверили движение воздушных масс, убедитесь в работоспособности вентиляции. Уберите тлеющую головешку из парной и узнайте время, в течение которого вентиляция полностью удалит дым из помещения. В парной не должен ощущаться его запах. Это время не должно превышать три-четыре минуты. Проводите опыты на различных режимах вентилятора, добивайтесь наибольшей эффективности функционирования системы.

Не пытайтесь слишком усложнять принудительную вентиляцию, помните, что чем сложнее конструкция, тем больше вероятность возникновения в каком-нибудь месте поломок. Это правило касается не только вентиляции, а абсолютно всех инженерных и архитектурных конструкций.

Желательно предусматривать вентиляционные отверстия еще во время сборки сруба. Если не получилось – то проделывайте отверстия до облицовки внешних и внутренних стен. И это не выходит – готовьтесь к длительному физическому труду. Особенно тяжело будет работать под потолком, стесненные условия не позволяют занимать удобные позы во время работы с инструментом.

Правильно обустроенная вентиляция – залог комфортного пребывания в парной

Видео – Виды принудительной вентиляции

Видео – Вентиляция в парилке

В настоящее время настолько быстро развиваются строительные технологии и появляются новые материалы, что встретить настоящую русскую баню (не по названию, а по сути) можно только в отдаленных деревеньках. Считаем необходимым, прежде чем непосредственно рассматривать вопрос как сделать вентиляцию в русской бане, напомнить застройщикам, что такое традиционная русская баня, как в ней парятся, какие условия по температурному режиму и влажности. Эти знания помогут правильно решать поставленные задачи и не превращать традиционную русскую баню в обыкновенную «помывочную-парную» или смесь бань различных народов.

Русская баня – парная по-белому

Русские бани с топкой по-белому

Первые упоминания о русских банях появились в Новгородских летописях вначале ХI столетия. В те времена бани топились «по-черному». Дымохода не было, дым выходил из парной через открытые двери. После протапливания баня несколько минут проветривалась, потом двери в парную закрывались, помещение от печи снова нагревалось и баня была готова к приему людей.

Баня по-черному – фото

Такие бани сегодня встретить вряд ли удастся, зато есть достаточно много более совершенных традиционных русских бань.

Вот об этих банях мы поговорим подробно, только знание всех секретов настоящей русской бани даст вам возможность сделать в ней эффективную вентиляцию и сохранить самобытность. Как выглядела традиционная русская баня?

Русская баня – фото

Фундамент

В нашем понимании фундамент отсутствовал. По углам строения ложились большие камни, они держали вес всего сооружения. Межу большими камнями лежали мелкие, они почти не воспринимали никакой нагрузки, использовались только в качестве защитного препятствия от ветра. Зимой один-два венца бани засыпались снегом, таким способом производилось утепление пола. Кстати, засыпкой снегом нескольких нижних венцов сруба утеплялись и деревенские избы и подвалы в них.

Камни – фундамент

Сруб

Баня ставилась из толстых бревен, для межвенцового утепления использовался сухой мох. До сих пор этот материал межвенцового утепление по всем показателям считается одним из самых лучших. Мох весной заготавливали на мшаниках, сушили все лето и только потом использовали во время сооружения сруба.

Бревна готовили только зимой, часто использовался сухостой. Если поблизости природный сухостой отсутствовал, его подготавливали самостоятельно. Вокруг выбранного дерева снималась кора, дерево погибало и в таком состоянии стояло в лесу не менее года. Ошкуренный материал дополнительно просушивался перед употреблением.

Для полов бревна распиливались пополам, вода уходила в щели. Толстый пол мог стоять десятки лет в любых условиях, никто не заботился о специальной дополнительной защите от процессов гниения.

Такие же распиленные бревна служили и потолком. Баня имела размеры в пределах 2×3 метра и состояла лишь из двух помещений – парной и небольшого предбанника. Потолок был только в парной, предбанник потолка не имел, температура в предбаннике равнялась температуре воздуха. Первыми шли мыться мужчины, они раздевались/одевались в холодном предбаннике. Женщины и дети раздевались/одевались непосредственно в парной. В парной имелось одно небольшое окно и чуть больше окно устанавливалось в предбаннике.

Полки обязательно имели два яруса, тот, кто мог выдерживать высокую температуру, парился на втором ярусе, а дети и пожилые люди на первом или на полу. В качестве «вентилятора» использовался веник. Без веника и большого количества пара русская баня немыслима.

Крыша

Двухскатная под дранкой. Дранка, кстати, служила тридцать-сорок лет. Для сравнения, современные «инновационные материалы» редко имеют срок пользования более пятнадцати лет. Сегодня лучина опять входит в моду, только есть одно существенное различие – если раньше это был кровельный материал для самых бедных, то теперь с точностью до наоборот.

Печь

Самый важный элемент русской бани. Печь была большой, размеры занимали до трети всей парной.

Ставилась из кирпича, сверху вмуровывался большой чугунный чан для воды, вместительность емкости не менее ста литров. В чане не только нагревалась вода до кипения, он выполнял роль аккумулятора тепла и мог длительное время прогревать парную. Рядом с печкой стояла бочка для холодной воды, если чан закипал, то в него доливалась холодная вода из бочки. По мере протапливания бани вода в бочке с холодной водой постепенно разбавлялась кипятком из чана и нагревалась.

Каменка ставилась в дымоходе. Часто это была обыкновенная железная бочка диаметром примерно 40 см, доступ к камням обеспечивала отдельная дверка. Над каменкой стоял дымоход с шибером. Когда все дрова в бане прогорали, шибер закрывался и на камни ковшиком плескали воду для пара.

Температура в бане была относительно невысокой, около +50°, эффект жары достигался за счет влажности воздуха, она доходила до 90%. Из школы нам известно, что влажный воздух значительно лучше проводит тепло, чем сухой. Если в сухой финской бане можно выдержать температуру до +110° больше, то в русской бане при таких условиях человек в прямом смысле сварится.

Как вентилировалась русская баня

Во время принятия водных процедур иногда приоткрывались двери из парной в предбанник. Но эти действия производились не для вентиляции как таковой, а для понижения температуры и влажности.

После мытья полностью открывалась дверь парной и влага выходила прямо через крышу – потолок в предбаннике отсутствовал. Конечно, такое проветривание было малоэффективным, особенно в зимний период времени. На стенах появлялся иней и лед, деревянные конструкции почти никогда не высыхали полностью. Только в летний период можно было по-настоящему просушить деревянные конструкции. Как видите, условия эксплуатации деревянных конструкций даже при всем желании невозможно назвать благоприятными. Но за счет большой толщины и высокого качества пиломатериалов баня служила несколько десятков лет. Потом ее разбирали и ставили новую. Или поднимали и меняли нижние венцы и половое покрытие.

Зачем мы так подробно рассказывали о настоящих традиционных русских банях? Только зная принципы их функционирования, вы сможете сделать вентиляцию таким образом, чтобы не потерять главного – достоинств и отличий народной бани.

Что должна обеспечить вентиляция русской бани

Надеемся, теперь вам понятно, по каким критериям нужно делать вентиляцию русской бани, чтобы не превратить ее в «теплую помывочную». Для верности еще раз перечислим ее задачи, вентиляция должна:

• поддерживать температуру в парной в пределах +50÷60°С;
• относительную влажность воздуха в пределах 70÷90%;
• максимально быстро высушивать деревянные конструкции по окончании приятия банных процедур;
• при необходимости вентиляция должна быстро понижать влажность в помещении без создания неприятных сквозняков и без открывания дверей парной;
• быть универсальной и многофункциональной, одинаково эффективно работать летом и зимой. И при этом, конечно, сохранять все особенности именно русской бани.

Несколько слов следует сказать об «очищении воздуха от отработанных» газов. Что касается угарного газа, то никакая вентиляция не поможет, если он будет постоянно поступать в помещение. Нужно следить за тем, чтобы дрова полностью прогорели, в топке не оставалось тлеющих угольков и только после этого закрывать шибер печки. Вентиляция способна удалить уже имеющийся в помещении угарный газ при условии, что он больше не поступает.

Теперь о «кислороде». Можно в интернете найти много статей, в которых «банные знатоки» озабочены вентиляцией парной с целью поступления кислорода. Не будем слишком углубляться в этот вопрос, скажем только одно – в минуту при максимальной физической нагрузке человек вдыхает не более 10 литров воздуха, одного кубометра достаточно для 100 минут (более полутора часов). Теперь посчитайте объем парной, он как минимум 2 м (ширина)×3 м (длина)×2 м (высота) = 12 м3. Это запас воздуха для одного человека почти на двадцать часов или для двадцати человек на час. Мы уже не упоминаем, что дышать можно и воздухом с меньшим содержанием кислорода. Кто-то из нас парится дольше? Нет? Тогда не будем себе заморачивать голову «кислородным голоданием в парной». Тем более что во время понижения температуры свежий воздух будет поступать в баню и без наших расчетов.

Итак, цели вентиляции в русской бане уже понятны, рассмотрим средства ее достижения. Их есть всего два – при помощи естественной или принудительной вентиляции.

Наиболее простая с технической точки зрения, но самая сложная для расчесов с инженерной точки зрения вентиляция. Дело в том, что существует довольно много непредсказуемых и независимых факторов, влияющих на технические характеристики вентиляции. Перечислим лишь несколько переменных, влияющих на естественную вентиляцию.

• Разность температуры воздуха на улице и в бане.
• Разность показателей относительной влажности воздуха на улице и в бане.
• Конкретное место расположения отверстий входа и выхода вентиляции.
• Особенности расположения выходного отверстия на фасадной стене бани.
• Направление ветра.
• Конструкционные характеристики воздушных решеток.

Для русской бани достаточно иметь максимальную кратность смены в пределах шести объемов воздуха в течение часа. Это позволит быстро понижать в случае необходимости температуру и влажность и создавать оптимальные режимы для просушивания помещений. Дело в том, что зимой нельзя вентилировать очень быстро, помещение охладится и скорость испарения влаги с деревянных конструкций сильно замедлится, а потом и совсем прекратится.

Теплотехники-практики предлагают делать расчет сечения входных и выходных отверстий в расчете 20 см2 на один кубометр помещения. К примеру, если парная имеет размеры 3×3×2 (длина, ширина и высота) = 18 м3, то условный диаметр прохода воздуховодов должен примерно составлять 360 см2. Конечно, это очень упрощенный подход, но на практике он работает отлично, для более точного расчета нет надобности привлекать большие и дорогостоящие коллективы «научных институтов и проектных организаций».

Еще одно замечание. Желательно, чтобы вход воздуха располагался с ветреной стороны, а выход с противоположной. К сожалению, такое не всегда возможно силу различных причин. В таком случае рекомендуется закрывать декоративные решетки конусными колпаками, они минимизируют риски значительного уменьшения тяги из-за подпора внешними потоками воздуха.

С теорией разобрались, переходим к практике.

Как сделать естественную вентиляцию в русской бане

Шаг 1. Определитесь с конкретным местом расположения входного и выходного отверстий.

Вход свежего воздуха нужно делать на расстоянии примерно 10÷20 сантиметров над уровнем пола, желательно за печкой. Если отверстия за печкой, то холодный воздух будет немного подогреваться, прежде чем попасть в помещение. Это, во-первых. Во-вторых, ударяясь о препятствие воздушный поток теряет силу, что исключает появление на полу сквозняков. Наличие сквозняков в парилке – крайне неприятное явление.

Выходное отверстие надо делать под потолком по диагонали от входного.

Можно встретить советы выходное отверстие делать в потолке, но мы не рекомендуем этот вариант. С одной стороны, чердак защит его от ветра, исключаются риски критического уменьшения тяги, это плюс. Но, с другой стороны, стропильная система будет постоянно влажной, это минус. Минус намного существеннее плюса, не стоит рисковать деревянными конструкциями крыши.

Выходное отверстие на потолке – не лучший вариант

Шаг 2. Закупите материалы. Вам понадобятся куски квадратных или круглых труб для воздуховодов, регулируемые декоративные решетки, герметик, минеральная вата и метизы. Вентиляционные отверстия могут иметь круглое или квадратное сечение, на эффективность это никак не влияет, руководствуйтесь только своими предпочтениями.

Цены на минеральную вату

минеральная вата

Шаг 3. Проделайте в стенах отверстия. Можно использовать два способа.

1. Ручной. Дрелью высверливаются отверстия по периметру вентиляционного канала. Сверлите их как можно чаще, сверло должно находиться строго перпендикулярно к стене. Размер отверстия должен быть на 1÷2 сантиметра больше по периметру, чем размер воздуховода. Далее долотом и стамеской постепенно выбирайте оставшиеся между отверстиями перемычки. Работа трудная, «грустная» и долгая. Профессионалы для таких целей пользуются бензиновой пилой, отверстия пропиливают концом шины. Но такой способ грубо нарушает правила техники безопасности, мы не советуем им пользоваться. Лучше потерять больше времени, чем свое здоровье.
2. Механический. Для круглых отверстий можно применять коронки – специальные металлические фрезы по дереву. Есть у них одно ограничение – максимальный диаметр у большинства производителей инструмента не превышает 120 мм. Но для бань это не проблема, если помещение парной очень большое, то можно проделать несколько отверстий и закрыть их одной декоративной решеткой.

Видео – Коронки по дереву

Если стены вашей бани не из дерева, а из бетона или кирпича, лучше воспользоваться методом бурения, этапы которого продемонстрированы на изображении ниже.

Очень важно. Принимайте все возможные меры для предупреждения попадания дождевых вод на сруб в отверстиях. Для этого решетки снаружи обязательно должны плотно закрываться, для тщательной герметизации запенивайте пространство вокруг отверстий и обшивкой.

Допускается расположение входного воздуховода под полкой. Плюс такого решения – вентиляция становится невидимой. Минус – очень неудобно открывать/закрывать вентиляционное отверстие.

Перед началом работ сделайте ревизию инструмента на предмет исправности. Долото и стамеска должны быть заточены – придется рубить древесину поперек волокон, а это очень трудно. Не спешите и не пытайтесь проделать отверстие по всей глубине с одной стороны стены: чем глубже отверстие, тем труднее работать.

Ответственный момент – разметка отверстия с другой стороны бани. Делать это можно таким способом:

• вначале просверлите сверлом небольшого диаметра сквозное отверстие, дрель держите только перпендикулярно;
• далее от центрального отверстия по кругу высверливайте новые. Если вы попадаете правильно, то толщина бруса будет небольшой, конец сверла будет попадать в уже сделанный канал. Если ошиблись – увеличится толщина бруса, прекратите дальнейшее сверление в этом месте. Чтобы было легче контролировать глубину высверливания можно пользоваться специальным заводским упором дрели. Нет упора – обыкновенной изоляционной лентой или скотчем намотайте полосу на сверле на нужном удалении от его конца.

Не старайтесь сделать стенки отверстия идеально ровными, главное, чтобы между ними и трубой был зазор для минеральной ваты. Вату по периметру кладите плотно, во время установки трубы следите, чтобы она не цеплялась торцом за утеплитель.

Видео – Отверстие в бревне большого диаметра

Для фиксации трубы в отверстии используйте монтажную пену, как можно глубже запените щель между трубой и стеной бани.

Шаг 4. Вставьте в отверстия воздуховоды, сделайте все технологические мероприятия по их утеплению и герметизации. Закройте отверстия решетками.

Цены на воздуховоды

воздуховод

На этом работы закончены. Для полной уверенности функционирования системы вентиляции стоит ее проверить. Для этого полностью откройте впускное и выпускное отверстие. К входу свежего воздуха поднесите кусок горящей бумаги и посмотрите, с какой скоростью втягивается дым и как он распространяется по всему объему парной. Наличие дыма сделает воздушные потоки видимыми, можно будет примерно узнать проблемные зоны и принять меры по их устранению. Проблемные зоны – места, где воздушные потоки двигаются слишком быстро или вообще не двигаются, так называемые «мертвые зоны».

Видео – Порядок сборки наружных вентиляционных решеток

Как сделать принудительную вентиляцию в русской бане

Главное преимущество принудительной вентиляции – полная независимость от погодных условий и возможность регулировать скорость воздушного потока в зависимости от микроклимата в парной. Что касается стоимости, то она возрастает незначительно, цена обыкновенных вентиляторов доступна абсолютно каждому застройщику.

Современные вентиляторы могут регулировать скорость вращения лопастей – изменяется интенсивность вентиляции. Кроме того, некоторые могут управляться дистанционными пультами, а вентиляционное отверстие после выключения вентилятора автоматически закрывается.

Для русских бань есть некоторые ограничения использования электрического оборудования – высокая влажность воздуха выдвигает жесткие требования к классу защиты корпуса. Практики не советуют ставить вентиляторы на выходе воздуха – слишком сложные там условия эксплуатации. Устанавливать вентилятор лучше на входе, но нужно соблюдать одно условие. Дело в том, что скорость воздушного потока весьма значительная, холодный воздух может создавать очень неблагоприятные зоны в парной. Чтобы такого не случалось, устанавливайте вентилятор только за печкой, это позволит разбивать струю, подача свежего воздуха в помещение будет более щадящей. Под полкой вентилятор монтировать не стоит, холодный воздух у ног не повышает комфортность банных процедур.

Заключение

Общего рецепта вентиляции для всех типов бань не существует, вы должны уметь самостоятельно принимать решения с учетом индивидуальных архитектурных особенностей помещения и собственных предпочтений. Но в любом случае нужно прилагать максимум усилий, чтобы вентиляция повышала комфортность пребывания в бане, а не наоборот.

И последнее. Следует всегда помнить несколько универсальных правил:

• чем сложней любая конструкция, тем больше шансов ее выхода из строя, тем труднее ее делать, тем проблематичнее обслуживать;
• не все сложное считается самым эффективным в использовании. Довольно часто простая естественная вентиляция «форточкой» в парной сделает свое дело ничем не хуже, чем принудительная с пультом удаленного управления.

К советам нужно прислушиваться, но окончательные решения следует принимать самостоятельно и нести за них ответственность. А для этого без определенного багажа теоретических и практических знаний не обойтись. Именно с этой целью мы в статье попытались рассмотреть проблемы устройства вентиляции русской бани с различных сторон и предложили на ваше усмотрение несколько способов решения.

Видео – Вентиляция в сауне
