Как сделать цифровой микроскоп из веб камеры. Как сделать микроскоп своими руками с увеличением х200 Как сделать микроскоп в домашних условиях

Высокий уровень миниатюризации электроники привёл к необходимости применения специальных увеличительных средств и приспособлений, используемых при работе с очень мелкими элементами.

К их числу следует отнести такое распространённое изделие, как USB микроскоп для пайки радиоэлектронных деталей и ряд других подобных ему устройств.

Некоторые специалисты считают, что для изготовления бытового микроскопа своими руками оптимально подходит именно USB-устройство, с помощью которого удаётся обеспечить требуемое фокусное расстояние.

Однако для реализации этого проекта необходимо будет провести определённую подготовительную работу, значительно упрощающую сборку прибора.

За основу самодельного микроскопа для пайки миниатюрных деталей и микросхем можно взять самую примитивную и дешёвую сетевую камеру типа «A4Tech», единственное требование к которой – это чтобы она имела исправную пиксельную матрицу.

При желании получить высокое качество изображения рекомендуется применять изделия более высокого качества.

Для того чтобы собрать микроскоп из веб-камеры для пайки мелких электронных изделий следует также побеспокоиться о приобретении ряда других элементов, обеспечивающих требуемую эффективность работы с устройством.

Это в первую очередь касается элементов подсветки обзорного поля, а также ряда других составляющих, взятых из старых разобранных механизмов.

Самодельный микроскоп собирается на основе пиксельной матрицы, входящей в состав оптики старой USB-камеры. Вместо имеющегося в ней встроенного держателя следует использовать выточенную на токарном станке бронзовую втулку, подогнанную под размеры применяемой сторонней оптики.

В качестве нового оптического элемента микроскопа для пайки может применяться соответствующая деталь от любого игрушечного прицела.

Для получения хорошего обзора площадки распайки и пайки деталей, потребуется набор осветительных элементов, в качестве которых могут использоваться бывшие в употреблении светодиоды. Их удобнее всего выпаять из любой ненужной ленты LED-подсветки (из остатков разбитой матрицы старого ноутбука, например).

Доработка деталей

Электронный микроскоп можно начать собирать лишь после тщательной проверки и доработки всех подобранных ранее деталей. При этом должны учитываться следующие важные моменты:

• для крепления оптики в основании бронзовой втулки необходимо просверлить два отверстия диаметром приблизительно 1,5 миллиметра, а затем нарезать в них резьбу под винт М2;
• затем в готовые отверстия вворачиваются соответствующие установочному диаметру болтики, после чего на их торцы наклеивают небольшие бусинки (с их помощью управлять положением оптической линзы микроскопа будет намного легче);
• затем нужно будет организовать подсветку обзорного поля пайки, для чего берутся приготовленные ранее светодиоды от старой матрицы.

Регулировка положения линзы позволит при работе с микроскопом произвольно изменять (уменьшать или увеличивать) фокусное расстояние системы, улучшая условия пайки.

Для питания системы освещения от USB кабеля, которым веб-камера подключается к компьютеру, отводятся два провода. Один – красного цвета, идущий на контакт «+5 Вольт», а другой – чёрной расцветки (он подсоединяется к клемме «-5 Вольт»).

Перед сборкой микроскопа для пайки нужно будет изготовить основание подходящего размера. Оно пригодится для распайки светодиодов. Для этого подойдёт кусочек фольгированного стеклотекстолита, вырезанный по форме кольца с площадками для пайки LED-светодиодов.

Сборка устройства

В разрывах цепочек включения каждого из осветительных диодов размещаются гасящие резисторы номиналом порядка 150 Ом.

Для подсоединения питающего провода на кольце монтируется ответная часть, изготавливаемая в виде мини-разъёма.

Функцию подвижного механизма, обеспечивающего возможность настройки резкости изображения, может выполнять старое и ненужное устройство для чтения дискет.

Из имеющегося в дисководе двигателя следует взять один вал, а затем вновь установить его на подвижную часть.

Для того чтобы вращать такой вал было удобнее – на его конец, располагающийся ближе к внутренней части двигателя, надевается колёсико от старой «мышки».

После окончательной сборки конструкции должен получиться механизм, обеспечивающий требуемую плавность и точность перемещения оптической части микроскопа. Полный его ход составляет приблизительно 17 миллиметров, что вполне достаточно для наведения системы на резкость в различных условиях пайки.

На следующем этапе сборки микроскопа из пластика или дерева вырезают подходящее по габаритам основание (рабочий стол), на котором монтируют металлический стержень, подобранный по длине и диаметру. И лишь после этого на стойке фиксируется кронштейн с собранным ранее оптическим механизмом.

Альтернатива

Если нет желания возиться со сборкой микроскопа своими руками, то можно купить полностью готовое устройство для пайки.

Следует обратить внимание на расстояние между объективом и предметным столиком. Оптимально оно должно составлять почти 2 см, а изменить это расстояние поможет штатив с надежным держателем. Чтобы осмотреть всю плату целиком могут потребоваться уменьшающие линзы.

Продвинутые модели микроскопов для пайки оснащены интерфейсом, что значительно снимает нагрузку с глаз. Благодаря цифровой камере микроскоп можно подключать к компьютеру, фиксировать картину микросхемы после перед и после пайкой, подробно изучать дефекты.

Альтернативой цифровому микроскопу также являются специальные очки или лупа, хотя с лупой не совсем удобно работать.

Для пайки и ремонта схем можно применять обычные оптические микроскопы или стерео. Но такие приборы довольно дорогие, и не всегда обеспечивают нужный угол обзора. В любом случае цифровые микроскопы будут распространяться все шире, и цена на них со временем снизится.

Предлагаем создать в домашних условиях электронный ЮСБ-микроскоп среднего разрешения для подключения к компьютеру по USB кабелю. Возможно, у вас уже есть необходимые детали для выполнения этого проекта, иначе вам придется их купить.

Необходимые детали для сборки своими руками самодельного микроскопа:

• Один белый светодиод.
• Провод сечением 0,05 мм2.
• Термоусадочная трубка или изоляционная лента.
• Клеевой пистолет (или любой другой подходящий клей).

Шаг 1: Модифицируем устройство

Карманный микроскоп имеет встроенную лампу накаливания для подсветки, которая питается от двух батарей AAA 1,5 В. Выньте лампу и батарейки из корпуса и установите один белый светодиод, протянув от него провода внутри корпуса наверх микроскопа.

Для изоляции контактов используйте термоусадочную трубку или изоленту.

Проверьте работу светодиода при помощи батарейки и пометьте, который провод является анодом, а который катодом.

На плате камеры есть маленький, но чертовски яркий оранжевый светодиод. Осторожно удалите его и подпаяйте на его место провода от белого светодиода. Светодиод находится под программным управлением, USB будет обеспечивать питание камеры и светодиода. Убедитесь, что провода не имеют натяжения.

Не жалейте термоклея для приклейки белого светодиода внутри корпуса. Расположите светодиод таким образом, чтобы он освещал то место, куда направлен объектив.

Шаг 2: Снимаем пластиковый корпус с камеры

Можете не снимать корпус, но лучше его все же удалить.

Под блестящим логотипом на корпусе имеется один-единственный фиксирующий винтик.

Шаг 3: Производим сборку

Соберите корпус.

Удалите маленькое резиновое кольцо из окуляра и вставьте камеру в окуляр.

Нанесите немного клея вокруг соединения линзы камеры и окуляра микроскопа.

Шаг 4: Делаем основание

Готовый USB-микроскоп достаточно легкий, поэтому его нужно закрепить в вертикальном положении. Приклейте парочку неодимовых магнитов снизу микроскопа. Затем изготовьте деревянное основание с приклеенной к нему металлической пластиной небольшого размера.

Идея заключается в том, что примагниченный к металлической пластине микроскоп, может свободно скользить по ней при передвижении его рукой и остается неподвижным, если к нему не притрагиваться.

Шаг 5: Делаем микрофотографии

Выше представлено несколько фотографий, сделанных при помощи этого микроскопа. Вы можете видеть, как микроскоп увеличивает различные предметы.

Посмотрите, как при увеличении выглядит часть ядра памяти от старого компьютера CDC-6600.

На левом фото изображена сама плата, а на правом – крупный план тороидов и проволочной сетки, составляющих ячейки памяти.

Так как камера имеет разрешение 2-мегапикселя, она имеет довольно хорошее качество изображения. Объектив камеры ZEISS имеет электромеханический корпус и посредством программного обеспечения приспосабливается к фокусному расстоянию, которое мы с вами создали для него.

Ни для кого не секрет, что окружающий нас мир имеет тонкие структуры, организацию и строение которых невозможно различить человеческим глазом. Целая вселенная оставалась недосягаемой и непознанной, пока не был изобретен микроскоп.
Это устройство всем нам известно со школы. В нем мы рассматривали бактерий, живые и мертвые клетки, предметы и объекты, которые все мы видим каждый день. Через узкий смотровой объектив они чудесным образом превращались в модели из решеток и мембран, нервных сплетений и кровеносных сосудов. В такие моменты осознаешь, насколько этот мир велик и многогранен.
С недавнего времени микроскопы начали делать цифровыми. Они намного удобней и эффективнее, ведь теперь не надо пристально вглядываться в объектив. Достаточно взглянуть на экран монитора, и перед нами предстает увеличенное цифровое изображение рассматриваемого объекта. Представьте, что такое чудо техники можно сделать своими руками из обычной веб-камеры. Не верите? Предлагаем вам убедится в этом вместе с нами.

Необходимые ресурсы для изготовления микроскопа

Материалы:

• Перфорированные пластина, уголок и кронштейны для крепления деревянных деталей;
• Отрезок профильной трубы 15х15 и 20х20 мм;
• Небольшой фрагмент стекла;
• Веб-камера;
• Светодиодный фонарик;
• Болт М8 с четырьмя гайками;
• Винты, гайки.

Инструменты:

• Электродрель или шуруповерт со сверлом на 3-4 мм;
• Плоскогубцы;
• Отвертка крестовая;
• Термоклеевой пистолет.

Собираем микроскоп – пошаговая инструкция

Для штативной основы микроскопа используем перфорированные пластины и уголки из металла. Их используют для соединения деревянных изделий. Они легко скрепляются болтами, а множество отверстий позволяет это сделать на требуемом уровне.

Шаг первый – монтируем основание

Плоскую перфорированную пластину обкладываем с тыльной стороны мягкими мебельными подпятниками. Их просто наклеиваем по углам прямоугольника.

Следующим элементом будет кронштейн или уголок с разносторонними полками. Скрепляем короткую полку кронштейна и пластину-основание болтом с гайкой. Подтягиваем их плоскогубцами для надежности.

Два мелких кронштейна монтируем на край пластины по обеим ее сторонам. К ним прикрепляем еще два уголка подлиннее так, чтобы у нас образовалась небольшая рамка. Это будет основание для смотрового стекла микроскопа. Его можно сделать из небольшого отрезка тонкого стекла.

Шаг второй - делаем штатив

Штатив делаем из отрезка квадратной профильной трубы 15х15 мм. Его высота должна быть около 200-250 мм. Больше нет смысла делать, поскольку превышение отступа от смотрового стекла снижает качество изображения, а меньшее рискует быть засвеченным и некорректным.
Штатив крепим к перфорированному кронштейну, а поверх него насаживаем небольшой отрезок трубы 20х20 таким образом, чтобы он свободно двигался по этой стойке.

Из двух кронштейнов, совмещенных между собой внахлест, делаем открытую рамку. Болты выбираем подлиннее, чтобы их хватило на поджим этой рамки вокруг подвижного отрезка трубы. Насаживаем на них пластину с двумя отверстиями по бокам, и гайками фиксируем ее.

Для настройки отступа рамки от смотрового стекла используем болт М8х100 мм. Нам понадобится две гайки под размер болта, и две большего размера. Берем эпоксидный клей, и в трех местах приклеиваем гайки болта к штативу. Закрученную на конец болта гайку также можно зафиксировать эпоксидкой.

Шаг третий – изготавливаем объектив

На месте тубуса с окуляром в нашем микроскопе будет располагаться обычная вебкамера. Разрешение чем больше-тем лучше, подключение к компьютеру может быть, как проводным (USB 2.0, 3.0), так и через Wi Fi или Bluetooth.
Освобождаем камеру от корпуса, откручивая отверткой материнскую плату с матрицей.

Снимаем защитный колпак, и выкручиваем объектив с линзами и светофильтром. Все что необходимо сделать – это разместить его на том же месте, перевернув на 180 градусов.

Обматываем стык объектива камеры с цилиндрическим корпусом изолентой. При желании его можно дополнительно проклеить термоклеевым пистолетом. На этом этапе измененный объектив уже можно проверить в действии.

Шаг четвертый – окончательная сборка микроскопа

Собираем камеру в обратном порядке, сажая ее корпус на горячий клей к рамке штатива. Объектив при этом должен быть направлен вниз, на смотровое стекло микроскопа. Шлейф из проводки можно поджать нейлоновыми стяжками к стойке штатива.
Невысокий светодиодный фонарик приспосабливаем под осветитель смотрового стекла. Он должен свободно влезать под смотровую панель микроскопа. Подключаем камеру к компьютеру, и через некоторое время изображение появится на экране монитора.

Всегда любил биологию, но никогда не было у меня микроскопа, и вот решил обзавестись, чтобы полюбоваться на микромир вместе с подрастающим поколением, ну и возможно отснять основной чип приставки 3DO между делом.

Выбирать сам оптический прибор долго не пришлось, выбор пал на микроскоп Альтами 104 , это отечественный микроскоп, моя модель с 2000 кратным увеличением (больше оптика не дает, что бы там не писали - это цифровая туфта). Цена его очень даже невысокая, мне он обошелся 12800 рублей (май 2015). Не знаю как импортные аналоги, по сравнению с ним, но я доволен как слон =) Сомневаюсь, что можно сделать прибор сколько-нибудь лучше за эти деньги. Заказывал у производителя, поскольку так и быстрее и дешевле и наверняка надежней: http://www.altami.ru .

Микроскоп Альтами 104

Для тех кто тоже не нашел как отрегулировать световое поле микроскопа, подсказываю: снимите окуляр (если поспешили его нацепить), диафрагму на минимум и выставьте конденсатор регулировочными болтами так, чтобы пятно было по центру, затем больше эти винты не трогайте.

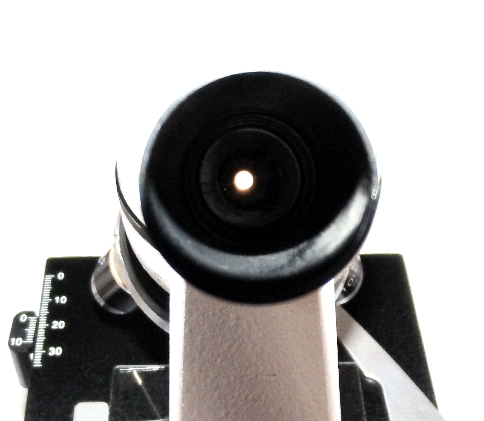

Пятно по которому регулировать

Разумеется смотреть в микроскоп (тем более в монокулярный) тяжело и хочется все выводить прямо на монитор. Однако камера для микроскопа сопоставима с ценой самого микроскопа. И я решил ее пока не брать, а попробовать сделать самому. О чем я сейчас и поведаю во всех деталях =)

Кроме микроскопа вам понадобится веб-камера, желательно с хорошей матрицей, я использовал Logitech C270 (в свое время по 700 р. брал несколько штук, специальная камера для микроскопа с аналогичным разрешением стоит 9000 р.). Очень удобна тем, что фокус этой камеры регулируется механически, хотя наверняка и в других это тоже возможно - просто не разбирал, не знаю.

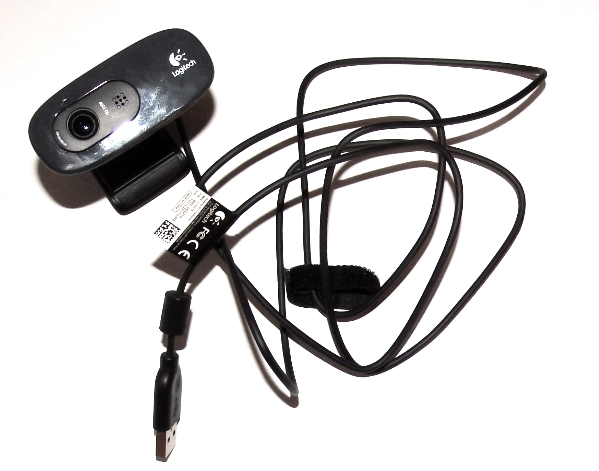

Веб-камера Logitech C270

Еще вам понадобится отвертка, пробка от пластиковой бутылки, пара мелких шурупов (миллиметров пять длиной), а так же желательно иметь под рукой клеевой пистолет (Glue Gun), пару стяжек и бур на подобие, как у зубных врачей =) Итак приступим!

Первым делом, нужно уменьшить вес камеры, поэтому нужно снять крепежную часть камеры. Выдергиваем торцевые декоративные заглушки с поворотного механизма и выкручиваем шуруп, затем выдавливаем вал и камера становится словно пушинка.

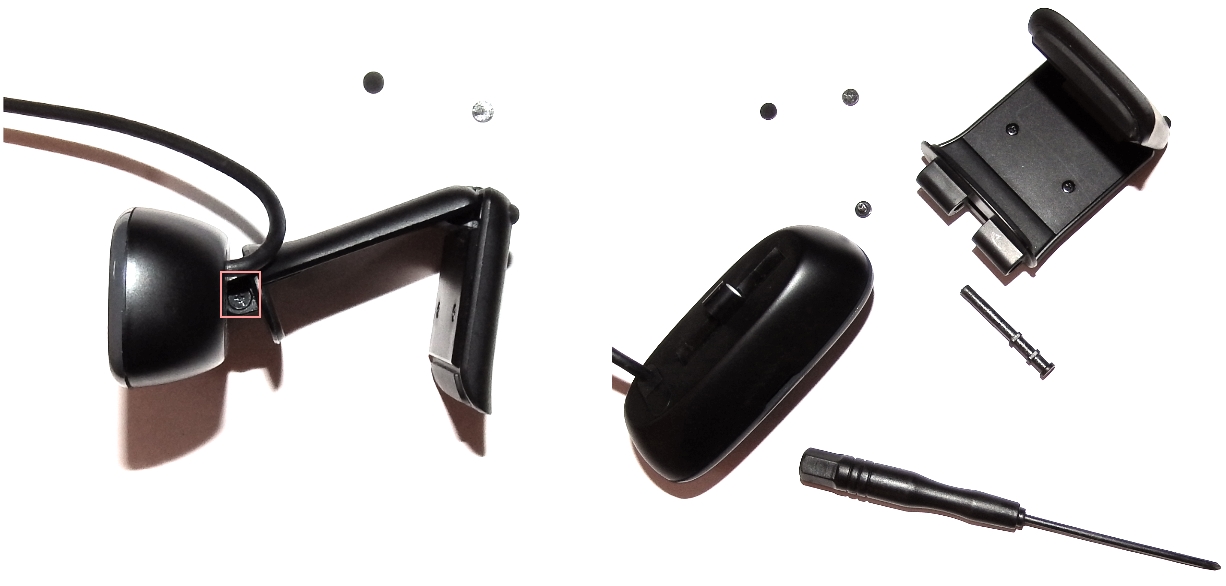

Разбор крепежного механизма

Далее необходимо снять переднюю панель камеры, чтобы добраться до настройки фокуса. Для этого надо сдернуть декоративную панельку, а затем выкрутить пару винтиков и снять основную пластиковую панель, за которой находится нехитрая начинка.

Вскрытие камеры

Теперь нам нужна насадка на окуляр, и ее роль нам сыграет обычная пробка от пластиковой бутылки! Она идеально подходит по диаметру и внутри у нее есть упор, чтобы вплотную к оптике не прижиматься - лучше не придумаешь, нужно лишь срезать резьбу и просверлить дырку радиусом 3 плюс минус миллиметра. Я для этого использовал дрель с гибкой подводкой, в качестве насадки использовал маленький бур. Если у вас в хозяйстве этого нет, возьмите обычный нож и аккуратно срежьте резьбу, а отверстие сделайте обычным сверлом, ну или еще как проковыряйте. Лоскутки пластика можно опалить огнем, чтобы не болтались, затем необходимо выровнять верх пробки, например камнем.

Подготовка пробки

Насадите готовую пробку на окуляр и прислоните камеру с одетой основной панелью, если потребуется отрегулируйте фокус (не спеша, потихоньку, как можно точнее). А еще, заклейте светодиод в камере, например, изолентой, чтобы не светил куда не надо.

Далее необходимо прикрутить основную панель камеры к пробке, для этого я использовал шурупы, можно на клей наверное посадить, но нужно точно выставить камеру, поэтому шурупы предпочтительней, сначала выставить один, может не с первого раза. Примерить, возможно подстроить относительно первого шурупа и только потом зафиксировать вторым. Если наклон не оптимальный, вставить распорочки из кусочков пластика, или чего-то, что есть под руками. Затем выполнить генеральную примерку.

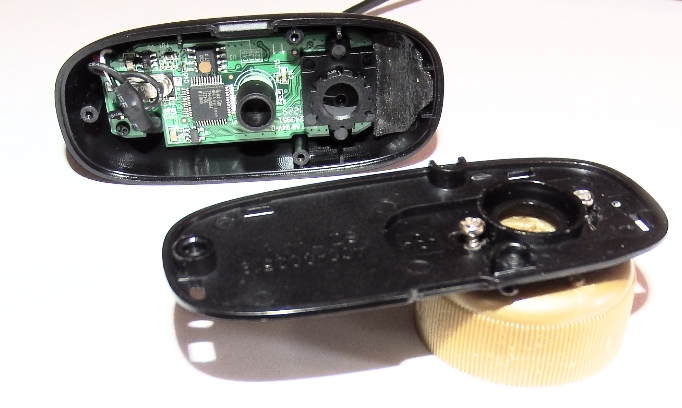

Крепление панели к пробке

Теперь осталось зафиксировать результат, для этого можно воспользоваться клеевым пистолетом. Здесь же рекомендую подклеить стяжку или другой гибкий кусочек пластика в качестве фиксаторов, это необходимо для того, чтобы зафиксировать окуляр, чтобы изображение у вас не вертелось, вслед за проводом веб-камеры, можно даже несколько таких стяжек, ну или еще как придумаете. Пролить вокруг клеем и дать застынуть.

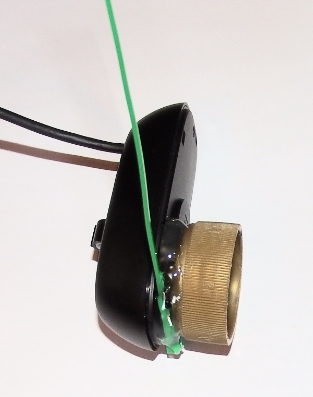

Готовая цифровая насадка

Теперь установим все это на окуляр микроскопа, притянем затянем стяжкой фиксатор к трубе окуляра и наслаждаемся микромиром! Весь процесс занимает не более часа, статью дольше писал.

Микроскоп в сборе

В целом должен сказать, что специальная насадка предпочтительней, поскольку она не пытается адаптироваться к освещению, что при некоторых параметрах работы микроскопа приводит к автонастроечному дребезгу в изображении, возможно это регулируется в веб-камерах, еще не разбирался. Да и откалибровано все точно на заводских насадках, без всяких винтиков. Но тем не менее для любителей результат очень даже ничего, правда препарат делал наспех на старом стекле грязными руками - поэтому столько мусора на картинке =)

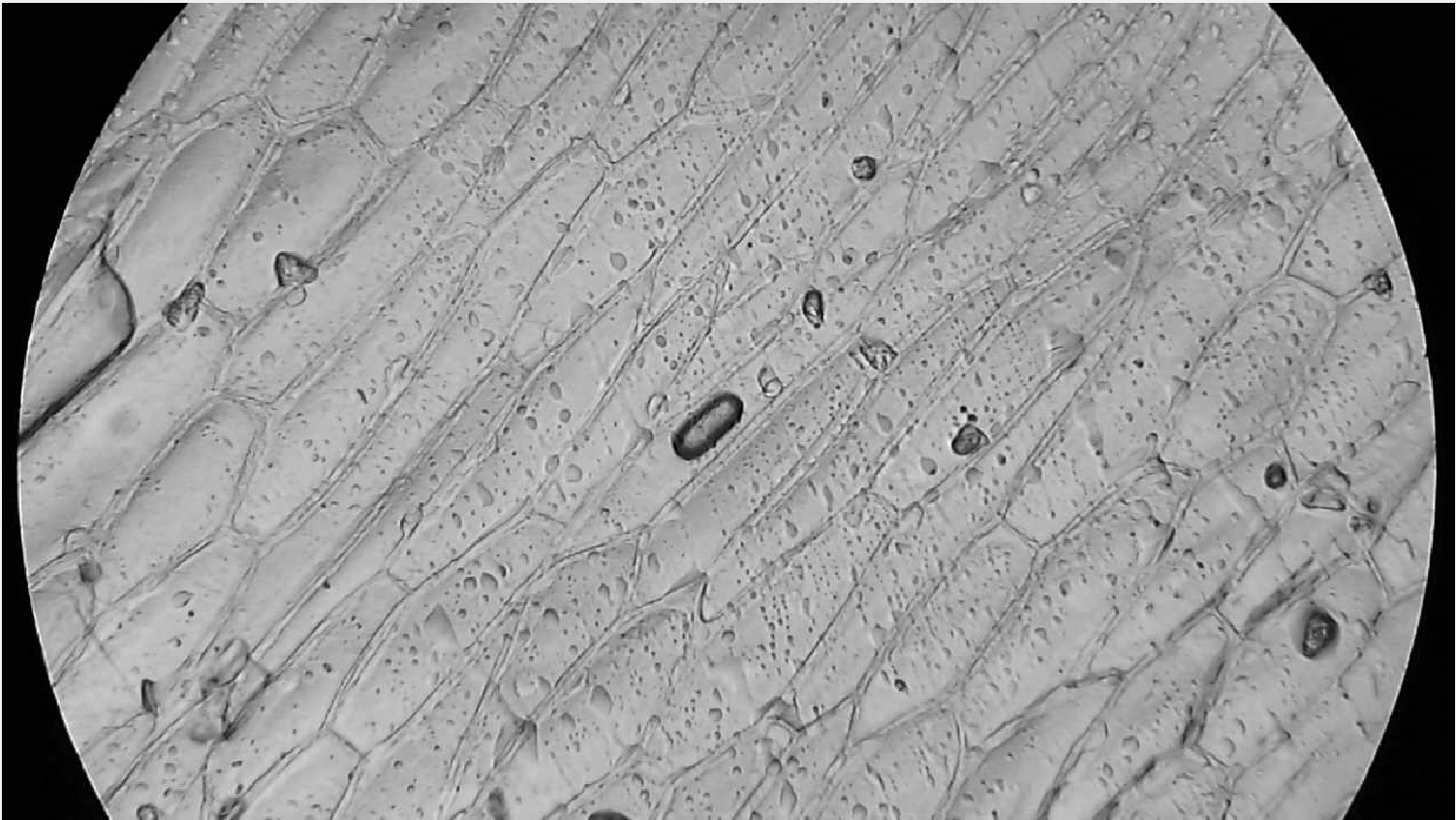

Какая-то бактерия на клетках лука

Меня как пользователя windows 7, после ХР ждал неприятный сюрприз - в 7-ке убрали веб-камеры из "моего компьютера", т.е. штатных средств глянуть на результат нет, поэтому не обошлось без попрограммировать =) Распакуйте в любое место и запустите экзешник.

Хотите, не приобретая сложного микроскопа, наблюдать интереснейшую жизнь простейших водорослей и других невидимых обитателей капли стоячей воды, проникнуть взором в тайны клеток растений _разглядеть красные кровяные шарики? Хотите увидеть, как выглядят чудесные чешуйки крыльев бабочки, мельчайшая цветочная пыльца при сильном увеличении? Если вы любите делать все своими руками, то смастерить 200— 500-кратный микроскоп не представит для вас никакой трудности. Микроскоп оригинальный — без единой стеклянной линзы (у обычного их несколько). Главной оптической частью его служит жестяная пластинка с небольшим отверстием в 0,3—2,5 мм, в которое помещается капля воды или, лучше, глицерина удерживаемая капиллярным притяжением. Если отверстие хорошо обработано, капля принимает форму правильной, сильно выпуклой линзы. Через эту единственную, но зато очень сильную “линзу” и рассматривается при проходящем свете прозрачный или достаточно малый объект, который помещается на расстоянии 0,2—3 мм от линзы, в зависимости от ее увеличения. Жестяная пластинка с каплей удерживается верхней Деревянной колодкой, которую можно поднимать и опускать с помощью винта. Колодка укреплена шарнирно на стойке. На другой, расположенной чуть ниже неподвижной колодке укреплена склеенная из бумаги трубка, в которую вставлена еще одна подвижная трубка, закрепляемая винтом. К этой трубке сверху приклеен круглый неподвижный столик из пластмассы с отверстием в 6—8 мм, по которому перемещается в двух горизонтальных направлениях с помощью винтов и пружины еще один подвижный квадратный пластмассовый столик. Металлическая скобка препятствует его поднятию и соскакиванию. Отверстие в этом столике делается большее. Сверху к квадратному подвижному столику приклеивается круглая пластина тоже с широким отверстием. На нее кладут предметное стекло. Диаметр столиков и пластины не должен превышать 50 мм. Для предохранения жидкостной линзы от пыли и от деформации ее защищают кусочком чистой целлулоидной пленки, которую приклеивают к небольшой пластмассовой шайбе. К верхней подвижной колодке для удобства прикрепляется круглый, диаметром 30 мм, окулярный щиток с отверстием для глаза. Щиток при замене объектива можно сдвигать в сторону. Объект освещается снизу подвижным зеркалом сквозь диафрагму, снабженную отверстиями от 2 до 15 мм обеспечивающими значительное улучшение качества изображения, если диафрагма помещена не ближе 100 мм от объекта. Центральная стойка укрепляется неподвижно в подставке. Объект, который надо рассмотреть, помещают на стекле, не выходящем за пределы столика. Для получения хорошего изображения особенно важно тщательно обработать отверстие для капли в пластинке, так как даже небольшая неправильность отверстия, незаметный завал или заусеницы искривят каплю и испортят изображение. Поэтому при сверловке и обработке отверстия его качество необходимо постоянно проверять с помощью сильной лупы. Чтобы капля не растекалась, пластинку смазывают вазелином и затем почти насухо протирают. Пластинка и глицерин должны быть безукоризненно чистыми: мельчайший сор в глицерине осядет на дно или всплывет наверх капли и превратится в туманное пятно в самом центре поля зрения. Для большего увеличения нужно применять отверстия меньшего диаметра. Лучше сделать набор пластин с отверстиями от 0,3 до 2,5 мм. При умелом обращении микроскоп может дать увеличение до 700 раз. Каждый любитель мастерить может за короткое время изготовить такой прибор из небольших кусочков дерева, пластмассы, жестяной банки и нескольких шурупов.

"Техника Молодежи", 1960 г., №1, Гребенников В.С.

Перед вами рисунки очень простенького карманного микроскопа, которым удобно пользоваться в походе. Для его изготовления вам не потребуется никаких дефицитных деталей, даже линзы. Ее заменяет... капля воды. В деревянном бруске (40x70x20 мм) вы просверливаете (вытачиваете) сквозное отверстие диаметром 8 мм и красите его изнутри черной гуашевой краской. Это тубус микроскопа. Он должен точно располагаться относительно осевых линий бруска. Затем вырезаете из жести (от консервной банки) два диска одни для диафрагм, другой для объективов. Приклепывал диафрагмовый диск к скобе, помните: 1) что он должен так плотно прижиматься к ней, чтобы не было бокового подсвечивания в тубус, и 2) что осевая линия тубуса должна совпадать с отверстиями диафрагм. Фокусирующая планка прикрепляется к бруску (основе микроскопа) также при строгом соблюдении осевого совмещения центров линз с центром тубуса. К изготовлению объективного диска отнеситесь с особой тщательностью: от чистоты проделанных отверстий зависит качество работы микроскопа. Разметив диск по чертежу, проколите в нем отверстия и разверните их шилом. Образовавшиеся заусенцы заточите на бруске. Отверстия должны быть правильной формы и нужного диаметра и, самое главное, должны иметь скос (фаску), необходимый для образования сферы капли. Цековка отверстий направлена наружу. Крепится объективный диск к фокусирующей планке заклепкой с шайбой. Перед тем как пользоваться микроскопом, тщательно протрите объективный диск тряпочкой, а края отверстий, предназначенных для водяных линз, смажьте слегка каким-либо жиром, тогда капельки воды не будут растекаться. Предметные стекла (15x70 мм) вырежьте из фотоплас-тинки. Между ними поместите рассматриваемый предмет и оба стекла вдвиньте в гнездо бруска так, чтобы рассматриваемый предмет оказался против смотровой линзы. Затем заостренным концом спички наберите чистой воды и коснитесь им обоих отверстий объективного диска. Попав в отверстия, капли примут форму двояковыпуклых линз. Так вы получите жидкостные объективы микроскопа. Не допускайте, чтобы капли растекались по поверхности диска. Готовый микроскоп поднесите к глазу жидкой линзой и направьте тубус в сторону источника света. Лучи света, пройдя через отверстие в диске и через рассматриваемый предмет, попадут в глаз. Вращая болтик, вы можете перемещать объективный диск ближе или дальше от рассматриваемого предмета и тем самым добиваться наилучшей резкости изображения. Степень увеличения можно менять, если, поворачивая объективный диск, устанавливать против рассматриваемого предмета то одну, то другую линзу. Наилучшее увеличение даст линза-капля, помещенная в отверстие меньшего диаметра. Диск с диафрагмовыми отверстиями облегчает настройку и дает яркость и четкость рассматриваемого предмета. На ветру, в жаркие дни капли воды быстро испаряются, поэтому в отверстия время от времени приходится пускать новые капли воды. Воду можно заменить чистым глицерином.

С. Вецрумб

ж. Юный Техник 1962, №8, стр. 74-75.
