Датчик абс не показывает сопротивление. Датчик авс - самостоятельная диагностика, исправление неполадок. Назначение и принцип работы датчика АБС

Датчик массового расхода воздуха (ДМРВ или расходомер) является важной деталью автомобиля, от исправной работы которой зависит мощность двигателя и его расход топлива. Обнаружить его можно под капотом машины, где он располагается между воздушным фильтром и воздушным патрубком, направленным к дроссельной заслонке. Задачей ДМРВ является измерение количества воздуха, проходящего в цилиндры, и передача данной информации электронному блоку управления, то есть «мозгам» машины. На основе данных датчика массового расхода воздуха блок управления принимает решение о необходимости увеличения или уменьшения подачи воздуха в горючую смесь.

При выходе из строя датчик массового расхода воздуха практически никогда не ремонтируется, а просто меняется на новый. Его устройство довольно простое, и он состоит из корпуса, в который помещен прибор для измерения затрат воздуха – термоанемометр. Достаточно повредить диагностическое устройство в процессе демонтажа ДМРВ или его очистки, и потребуется замена всего датчика. Выйти из строя он может также при большом сроке службы, но убедиться в его неисправности можно только после проверки.

Симптомы неисправности датчика массового расхода воздуха

Перед тем как приступать к проверке ДМРВ, необходимо понять по первичным симптомам, что он неисправен. О проблемах с датчиком могут говорить следующие симптомы:

Приведенные выше симптомы указывают, что воздух подается в горючую смесь не в том объеме, в котором необходимо. При этом данная проблема может наблюдаться не только при выходе из строя ДМРВ. В частных случаях неисправность может быть связана с отсутствием питания датчика по электропроводке или при появлении трещин в соединительных шлангах.

Как проверить ДМРВ на исправность

Имеется несколько основных методик проверки датчика массового расхода воздуха, которые позволяют убедиться в его неисправности.

Проверка ДМРВ в движении

Самый простой способ диагностики расходомера – это анализ работы двигателя при принудительном отключении датчика. Проверка происходит следующим образом:

Проверка ДМРВ мультиметром

Диагностировать проблему с датчиком можно при помощи мультиметра. Для этого необходимо сперва разобраться с конструкцией устройства и его «распиновкой», то есть распайкой проводов по плате. Из датчика массового расхода воздуха выходит 4 провода. В зависимости от модели ДМРВ и производителя, их цвета могут различаться, но в большинстве случаев они следующие:

• Розовый (или розово-черный): провод к главному реле;
• Зеленый: провод к заземлению;
• Серый: провод к питанию;
• Желтый: вход сигнала.

Для проверки датчика массового расхода воздуха мультиметр необходимо выставить в режим измерения постоянного напряжения и установить предел до 2 Вольт. Далее потребуется включить зажигание, но не заводить мотор. Когда это будет сделано, подключите красный щуп мультиметра к входу сигнала датчика (желтому проводу), а черный щуп к заземлению (зеленому проводу). Сделать это можно не «оголяя» провода, просунув щупы диагностического устройства сквозь резиновый уплотнитель разъема.

По результатам измерения можно сделать выводы о состоянии датчика:

Некоторые современные бортовые компьютеры позволяют смотреть напряжение на датчике массового расхода воздуха. В таких ситуациях можно обойтись без мультиметра.

Визуальный осмотр ДМРВ

Опытные автомобилисты могут определить неисправность датчика массового расхода воздуха по его внешнему виду. Первым делом необходимо снять ДМРВ, а далее его внимательно осмотреть. Признаками неисправности является попадание жидкости в воздушный патрубок и датчик ДМРВ (или наличие механических повреждений).

Чаще всего жидкость может оказаться в датчике по следующим причинам:

• Повышенный уровень масла в картере. В такой ситуации в датчик попадает масло;
• Забитый маслоотбойник системы вентиляции картера;
• Несвоевременная замена воздушного фильтра, из-за чего грязь попадает на термоанемометр ДМРВ.

Самым простым и надежным способом диагностировки проблем с датчиком массового расхода воздуха является его замена на рабочее устройство. Например, можно снять подходящий рабочий датчик с другого автомобиля, установить его и убедиться, что стабилизировалась работа двигателя. В такой ситуации можно сразу идти покупать новый датчик без диагностики его мультиметром или другими способами.

03.04.2017

С появлением системы АБС возросла и безопасность движения. Главное изменение коснулось даже не тормозного пути, а возможности управления машиной в случае экстренного торможения. В состав ABS вошла целая группа устройств, среди которых тормозные механизмы, гидроблок, блоку управления, сенсорные датчики и другие. Одну из главных задач берет на себя датчик АБС. В чем его особенности? Как правильно проверить устройство, и можно ли это сделать своими руками?

Назначение датчика

Блок АБС (антиблокировочная система) - «мозги» тормозной системы машины, которые контролируют многие опции, в том числе и скорость вращения каждого из колес. При таком построении не обойтись без датчиков, которые бы фиксировали основные параметры и передавали их к управляющему блоку. Последний на базе полученных параметров принимает решение о необходимости работы системы и раздает команды исполнительным органам.

В первых вариантах ABS был задействован только один датчик, местом установки которого был задний мост автомобиля. Со временем антиблокировочная система подвергалась доработке, совершенствовалась и усложнялась конструктивно. Одновременно с этим возросло и количество датчиков (сегодня на многих автомобилях их четыре). Этого количества достаточно, чтобы АБС четко отлеживала скорость вращения каждого колеса в отдельности.

Какие виды датчиков бывают?

Существует три типа датчиков. Внешне они похожи, но конструктивно имеют определенные особенности. Вот они:

• Датчики индукционного типа - наиболее популярный вариант. Принцип работы построен на изменении напряжения с учетом корректировки магнитного поля. Главным недостатком является неспособность вычисления скорости вращения любого из колес при медленном движении машины;

• Магниторезистивный датчик - редкий «экземпляр», относится к активному типу. Принцип работы построен на магниторезистивном эффекте, а именно способности полупроводника изменять траекторию перемещения электронов под действием магнитного поля;

• Датчик, работающий на основании эффекта Холла. Его особенность в том, что движение электронов происходит по краям в процессе колебания силы магнитного поля.

Особенности датчиков

Первый тип датчика - пассивный, а следующие два - активные. В чем же особенности? Пассивные устройства отличаются тем, что они не нуждаются в дополнительном питании. Такой датчик сам вырабатывает электрические импульсы, передаваемые к электронному блоку.

Активные датчики работают по-другому. Им для выполнения поставленных задач необходимо напряжение. В таких устройствах присутствуют микросхемы, из-за которых узел усложняется и становится более уязвимым. Главное преимущество - более высокая точность, что позволяет фиксировать скорость прокручивания колеса даже при движении авто на небольшой скорости.

В отличие от активных, пассивные элементы отличаются более простой конструкцией и, соответственно, имеют повышенную надежность. По этой причине они пользуются наибольшим спросом и устанавливаются почти на все марки и модели автомобилей.

Вне зависимости от типа, датчики работают в тесном «сотрудничестве» с магнитным полем, поэтому для их полноценной работы требуются дополнительные (исполнительные) устройства. В пассивном виде датчика эту функцию берет на себя импульсное зубчатое кольцо, выполненное из ферромагнита. Устройство крепится на приводном валу или ступице, а также на поворотной цапфе. Ранее устройство фиксировалось на конических шестеренках основной передачи.

Конструктивные особенности

Как отмечалось выше, наибольшим спросом пользуются пассивные (индуктивные) датчики, поэтому ключевое внимание будет уделено именно им. Так, в основе устройства лежит индуктивная катушка, во внутренней части которой помещается сердечник магнитного типа. Последний монтируется в непосредственной близости от зубчатого импульсного кольца. Монтаж производится таким образом, чтобы между устройствами был хотя бы небольшой зазор.

Для начала работы датчика требуется вращение колеса, при котором формируется магнитно поле (создается сердечником). Через этот поток проходят зубья кольца, что приводит к изменению поля и, соответственно, корректировке напряжения на выходе катушки.

Из сказанного выше видно, что от скорости прокручивания колеса напрямую зависит частота и амплитуда напряжения на выходе изделия. Эта информация идет к направляющему блоку, который оценивает параметр замедления колеса. Если хотя бы один датчик ломается или перестает выполнять возложенные на него функции, система может быть полностью отключена. В такой ситуации тормоза будут работать, но уже с меньшей эффективностью.

Принцип работы АБС

Чтобы проверять и контролировать работу датчика ABS, важно знать особенности и принцип действия системы. Главную нагрузку берет на себя управляющий блок, на который сходят сигналы от четырех датчиков на каждом из колес. По уровню напряжения блок дает оценку необходимости включения системы. Далее информация анализируется и делается вывод в отношении уровня скольжения, ускорения или замедления каждого из колес. Далее информация обрабатывается и выдается на магнитные клапаны гидроблока, выполняющего функцию управления.

С этого момента за работу принимается главный тормозной цилиндр (ГТЦ). В его задачу входит создание необходимого давления, обеспечивающего появление требуемого усилия в цилиндрах суппортов тормозной системы. Созданного давления достаточно для торможения необходимого колеса.

Особенность работы ABS в том, что давление в системе не зависит от усилия, с которым водитель давит на педаль тормоза. Преимущество АБС в том, что контролируется каждое колесо, что исключает блокировки и повышает эффективность торможения. Машина полностью останавливается, благодаря созданию необходимого давления в тормозном приводе.

Выше рассмотрен принцип действия ABS. Если на машине предусмотрен только задний или полный привод, для контроля вращения колес достаточно одного датчика (монтируется на дифференциале заднего моста). Данные об опасности блокировки берутся с ближнего колеса, а команда касательно создания требуемого давления передаются по отдельности.

Устройство, которое управляет магнитными клапанами, имеет три режима работы:

• Если клапан впуска открыт, а выпуска, наоборот, закрыт, АБС не мешает процессу повышения давления;

• Клапан впуска получает соответствующую команду и остается в закрытом состоянии. В таком случае давление остается неизменным;

• Клапан выпуска получает сигнал об уменьшении давления, после чего открывается. В свою очередь, клапан впуска закрывается, а давление уменьшается из-за включения обратного клапана.

Наличие таких режимов приводит к тому, что снижение/повышение давления происходит по ступеням. Если же появляются проблемы, происходит деактивация ABS, а тормозная система работают самостоятельно. Появление проблем удается диагностировать по индикатор, который загорается на приборной панели.

Как проверить датчик?

В случае выхода датчика из строя, прибор не передает к «головному мозгу» необходимый набор команд. По этой причине АБС перестает нормально работать, и в случае аварийного нажатии на педаль тормоза происходит блокирование колес. При появлении свечения соответствующей контрольной лампы необходимо ехать на СТО для выяснения причины проблемы.

Как отмечалось выше, индукционный датчик имеет в основе катушку, работающую в комплексе с зубчатым диском из металла. Последний расположен на ступице колеса. Наиболее популярной поломкой является обрыв провода. Диагностировать неисправность проще всего при помощи мультиметра, специальных пинов и паяльника.

Для выполнения работы требуется подключить пины к разъемам, после чего с помощью мультиметра измерить сопротивление датчика. Норма сопротивления указывается в руководстве по эксплуатации. В ситуации, когда R (сопротивление) стремится к «нулю», можно говорить о КЗ в цепи. Если же прибор показывает бесконечно большой параметр, речь идет об обрыве.

После требуется проверка сопротивления с учетом вращения колеса. Если датчик целый, показатель R должен меняться. Если параметр не меняется, требуется осмотреть цепочку, найти обрыв (если он имеется) и устранить неисправность. Разрывы желательно объединять путем пайки (скрутка запрещена). Это необходимо, чтобы избежать окислительных процессов или разрывов. У каждого устройства имеется своя маркировка, полярность и цвет. Эту информацию необходимо учесть в процессе выполнения работы.

Если датчик вышел из строя, необходимо определить варианты демонтажа устройства, после чего заменить его. При выборе нового изделия лучше не экономить и ориентироваться в первую очередь на качество.

Чтобы провести полную диагностику, потребуется не только проверка контактной группы датчика, но прозвонка проводки. Одна из распространенных причин выхода из строя - нарушение целостности проводов. При отсутствии неисправности параметры должны быть следующими:

• Измерение R между ножкой и правым датчиком спереди - от семи до двадцати пяти Ом;

• Измерение R между ножкой и правым датчиком сзади - от шести до двадцати четырех Ом;

• Сопротивление изоляции - от 20 МОм.

Во многих автомобилях предусмотрена система автоматической диагностики. Ее особенность заключается в наличии информационного экрана, на который выходят коды ошибок. Последние могут быть расшифрованы с помощью информации из мануала к автомобилю.

Как только включается питание автомобиля, на его панели должна загореться сигнальная лампа с надписью «ABS», означающей включение автоматического тест-контроля электронного блока и других устройств. Если система исправна, надпись погаснет при начале движения или после самодиагностики. В этой статье я расскажу, как работает система абс, как проверить датчик абс, какие бывают неисправности.

С появлением новой тормозной системы повысилась безопасность автомобиля при экстренном торможении. Систему стали устанавливать в 70-х годах. В систему ABS входит блок управления, гидравлический блок, колесные тормозные механизмы и сенсорные датчики числа оборотов.

Основное устройство АБС – блок управления. Именно он принимает сигналы от сенсорных датчиков в виде числа оборотов колес и дает их оценку. Полученные данные анализируются и системой делается вывод о степени скольжения колес, об их замедлении или ускорении. Обработанная информация поступает в виде сигналов на магнитные клапаны гидравлического блока, который выполняет задачу управления.

От главного тормозного цилиндра (ГТЦ) поступает давление, обеспечивающее появление нажимного усилия в тормозных цилиндрах суппортов. Благодаря нажимному усилию тормозные колодки прижимаются к тормозным дискам. Независимо от ситуации и усилия нажатия водителем на педаль тормоза, давление в тормозной системе будет оптимальным. Достоинства системы в том, что анализируется каждое колесо и выбирается оптимальное давление, тем самым препятствуя блокировке колес. Полное торможение происходит за счет давления в системе тормозного привода, регулируемое ABS.

В этом состоит принцип работы АБС. На машинах с задним и полным приводом стоит лишь один сенсорный датчик, который находится на дифференциале задней оси. Информация о возможности блокировки берется с ближайшего колеса, а команда о необходимом давлении передается всем колесам.

Устройство, управляющее магнитными клапанами, может работать в трех режимах:

1. При открытом впускном клапане и закрытом выпускном, устройство не препятствует возрастанию давления.
2. Впускной клапан получает соответствующий сигнал и остается закрытым, давление при этом не меняется.
3. Выпускной клапан получает сигнал о снижении давления и открывается, при этом впускной клапан закрывается, а давление снижается, так как включается обратный клапан.

Благодаря этим режимам понижение и повышение давление происходит по ступенчатой системе. Если возникают проблемы, система АБС деактивируется, и тормозная система работает без ее участия. На приборной панели соответствующий индикатор выдает о проблемах с ABS.

Проверка датчика

Если неисправен датчик abs, то он не передает системе нужные команды и автоблокировочная система перестает выполнять свои функции: при торможении происходит блокировка колес. Если на приборной панели загорелась надпись и не гаснет, то надо срочно обращаться в сервис.

Датчик индукционного типа представляет собой индукционную катушку, которая работает в паре с зубчатым металлическим диском, находящимся на ступице колеса. Часто причиной неисправности является обрыв провода. Именно эту неисправность мы определяем с помощью тестера, паяльника и пинов для ремонта. Пины присоединяются на разъемы и тестером измеряется сопротивление датчика абс, которое должно находится в пределах, указанных в руководстве по эксплуатации. Если сопротивление стремится к нулю, то это говорит о наличии короткого замыкания. Если стремится к бесконечности, значит есть обрыв в цепи.

Затем проверяется колесо и проверяется сопротивление, оно должно меняться, в этом случае датчик исправен. Если при осмотре обнаружены обрывы, их надо починить. Разрывы надо соединять только с помощью пайки, а не скрутки, чтобы избежать новых разрывов, окисление и т.д. Каждое устройство имеет свою маркировку, цвет проводов и полярность. Надо придерживаться этих данных.

Если датчик поломан, надо выяснить, как снять датчик абс, и сделать его замену. При выборе прибора надо прежде всего ориентироваться на качество.

Для полной диагностики датчиков, надо не только проверить тестером контакты самого устройства, но следует также прозвонить всю его проводку. Одной из причин некорректной работы является нарушение целостности проводки. Если устройства работают исправно, то показатели сопротивления такие:

• ножка – датчик абс передний правый (7 – 25 Ом);
• уровень сопротивления изоляции – свыше 20 кОм;
• ножка – датчик abs задний правый (6-24 Ом).

Многие автомобили имеют систему самодиагностики. В них на информационный экран выводятся коды ошибок, которые можно расшифровать с помощью инструкции по эксплуатации.

Какие могут быть неисправности

Если слышится треск при нажатии на педаль тормоза, то это нормально. Такой звук появляется при работе модуляторов. При неисправной ABS индикатор на панели приборов после включения зажигания загорается и не гаснет, продолжает гореть при работающем двигателе.

Можно выделить четыре состояния неисправностей ABS:

Для исправления неполадок надо проверить люфт, давление в шинах, состояние ротора датчиков колеса (гребенки). Если гребенка имеет сколы, ее надо заменить. Сделать проверку состояния устройств и проводов, которые к ним подходят. Если эти меры не помогли, значит причина в электронике. В этом случае для точной диагностики надо получить код.

Видео “Диагностика датчика ABS”

На записи показано, как проходит процесс диагностики датчика ABS автомобиля “BMW”.

Современный автомобиль сейчас оборудуется разнообразными системами так называемой активной безопасности, список которых с каждым годом только возрастает. К ним относится, и система предотвращение блокировки колес при торможении – ABS (Anti-lock braking system).

АБС – одна из самых первых систем безопасности, которые начали использовать на автомобиле, и встречается она сейчас практически на всех авто, от бюджетных категорий до премиальных.

Коротко рассмотрим назначение АБС – эта система нужна для того, чтобы во время торможения колеса не блокировались, а продолжали вращаться, хоть и с замедлением.

Благодаря этому не теряется сцепление колеса с дорожным полотном и вероятность ухода автомобиля в юз полностью исключается, машина остается полностью контролируемой водителем.

АБС используется на автотранспорте уже давно и не раз доказала свою эффективность.

Работает эта система просто. Имеется электронный блок, который контролирует скорость замедления каждого колеса. И если какое-то из них останавливается быстрее других, блок снижает силу давления жидкости в тормозном суппорте именно на этом колесе, то есть тормозной механизм начинает в меньшей степени воздействовать.

Для чего нужен датчик ABS?

Выше указано, что блок АБС, в народе именующийся «мозгами» тормозной системы, осуществляет контроль скорости вращения колес, поэтому без датчиков в устройстве этой системы не обошлось.

Они являются «органами чувств» этой системы и на основе их показаний выполняется функционирование АБС.

В первой антиблокировочной системе использовался всего один датчик, который устанавливался в мосту заднеприводных авто.

Но по мере совершенствования ABS, количество их возросло, в современных авто используется уже 4 датчика. Это позволяет системе отслеживать скорость вращения каждого колеса по отдельности.

Виды датчиков

Существует три вида таких элементов, отличающихся по принципу действия. Наиболее распространены пассивные датчики индукционного типа.

Суть их работы сводится к изменению напряжения от воздействия магнитного поля. Основной их недостаток – невозможность определения скорости вращения колеса на очень малых скоростях.

Остальные два вида – активные.

Один из них – магниторезистивный (встречается редко). Принцип его действия основан на магниторезистивном эффекте — свойстве полупроводника менять траекторию перемещения электронов при воздействии магнитного поля.

Второй вид активного датчика при работе использует эффект Холла, при котором электроны на полупроводниковой пластине перемещаются к краям ее при изменении магнитного поля.

Особенности датчиков

Существует несколько значительных отличий между пассивными и активными видами. Пассивными они называются потому, что для их срабатывания не требуется подача напряжения, такой датчик сам вырабатывает электрические импульсы, на который и реагирует электронный блок. Активные же элементы требуют подачи напряжения на них.

Пассивные элементы очень просты в конструкции и являются очень надежными. Поэтому они и распространенные, несмотря на свой недостаток.

В активных типах датчиков к конструкции используются микросхемы, что усложняет элемент и делает его более уязвимым. Но они являются высокоточными, и выполняют свою работу даже на малых скоростях движения.

Поскольку все типы датчиков работаю от воздействия магнитного поля, то одного его в конструкции недостаточно, необходим еще элемент, на который бы он реагировал.

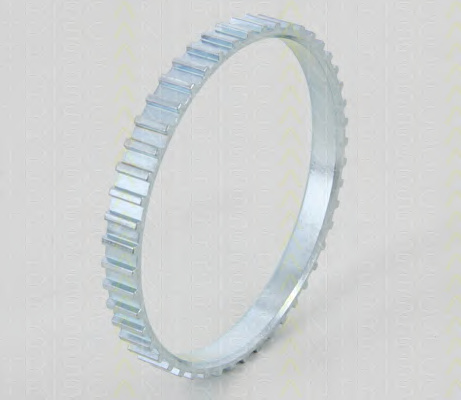

В индукционном (пассивном) типе используется импульсное зубчатое кольцо из ферромагнитного сплава, закрепленное на ступице или валу привода, а также поворотной цапфе. Раньше оно могло крепиться также на конических шестернях главной передачи.

В активных же видах применяется магнитное импульсное кольцо. В случае с магниторезистивным датчиком, то это кольцо поделено на чередующиеся сектора с постоянными магнитами разной полярности.

А вот в датчика Холла используется обычное магнитное кольцо, без каких-либо секторов, интегрированное в ступичный подшипник.

Конструкция элемента индуктивного типа

Поскольку самыми распространенными являются индуктивные датчики, то в дальнейшем будет рассматриваться именно их конструкцию.

Состоит такой датчик из индуктивной катушки, внутрь которой помещен магнитный сердечник. Устанавливается он рядом с зубчатым импульсным кольцом, но так чтобы между ними имелся определенный зазор.

При вращении колеса через магнитное поле, создаваемое сердечником, проходят зубья кольца, что влияет на магнитный поток, из-за этого в обмотке катушки меняется значение переменного напряжения.

В результате скорость вращения колеса, а вместе с ним и импульсного кольца, влияет на частоту и амплитуду колебаний выходного напряжения на катушке. Эти параметры и подаются на «мозги», в результате чего ими оценивается скорость замедления колеса.

Проблемы хоть с одним из датчиков АБС, могут привести к полному отключению системы. И хоть тормозная система на авто будет работать, но об эффективности торможения и безопасности, которое давала ABS, можно забыть.

Причины неисправности датчика

Индукционный датчик отличается простотой конструкции и высокой надежностью, то неисправности именно с ним случаются очень редко. Проблема чаще всего кроется в проводке, по которой подаются сигналы на блок управления.

Поскольку датчики с их проводкой располагаются непосредственно возле колес, то со временем возможен обрыв цепи или ее замыкание. Нередко сбои датчика происходят из-за окисления контактов.

За счет того, что ABS после включения зажигания на авто всегда проходит самодиагностику, при которой оценивается состояние все элементов системы, то выявить проблемы с датчиками достаточно просто, при их возникновении на приборной панели будет постоянно гореть сигнальная лампа.

Всего можно выделить 4 вида поведения системы при обнаружении неисправности:

• Самодиагностика обнаруживает ошибку, и ABS отключается. Это может быть признаком появления ошибки в блоке управления, или же обрыва проводки, идущей от датчика;
• Система проходит диагностику, при которой никаких проблем не обнаруживается, но после это происходит отключение АБС. Такой результат обычно дает возникновение проблем с проводкой, идущей на датчики (окисление, обрыв, замыкание и т. д.);
• Самодиагностика обнаруживает ошибку, но система не отключается и продолжает работать. Это указывает обычно на обрыв проводки на одном из датчиков;
• ABS не включается. Такое может происходить из-за обрыва проводки, а также от того, что импульсное кольцо повреждено, имеет сколы или надломы. Такой результат может давать и сильно изношенный подшипник ступицы, из-за чего в нем появился значительный люфт.

Поскольку нарушение работоспособности ABS зачастую происходит из-за проводки, то и выявить неисправность элемента достаточно просто и для этого понадобиться всего лишь наличие мультиметра.

Конечно, лучше проводить проверку при помощи осциллографа, поскольку такой прибор дает возможность визуально оценить амплитуду и частоту колебаний напряжения датчика, но имеется он далеко не у всех.

Проверка на Ford Focus 2

Для начала рассмотрим, как производится проверка на автомобиле Ford Focus 2. У этого авто используется датчик, работающий на эффекте Холла и располагается он в ступице колеса в верхней части. Обнаружить его просто – достаточно снять колесо, открутить и отвести в сторону суппорт, а также снять тормозной диск.

Перед началом проверки в обязательном порядке следует проверить давление в шинах. Оно должно быть во всех колесах одинаковое, в противном случае разница давления может сказаться на работоспособности системы.

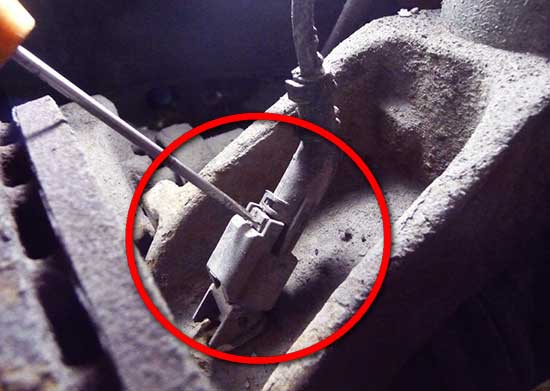

Чтобы проверить датчик на Фокус 2, для удобства доступа, следует выдомкратить и снять колесо с тестируемой стороны.

На первом этапе проверяем сопротивление. Для этого переводим мультиметр в режим омметра и подсоединяем его щупы к выводам в колодке.

На Фокус 2 сопротивление датчика при замере должно быть в районе 1,3-1,4 кОм.

Но есть один нюанс, который важно учитывать. Во время замеров следует мять провод, особенно в местах изгибов.

Дело в том, что в месте обрыва провода медные жилы могут контактировать, поэтому и датчик может показывать нормальное сопротивление. А во время мятья и изгибания нарушается контакт.

При несоответствии показаний, следует провести замер на входе проводов в датчик. Это позволит выявить, кроется ли проблема в самом датчике, или же только в проводах.

Если при проверке сопротивления возле элемента, сохранилось несоответствие по сопротивлению, то датчик необходимо менять.

В некоторых случаях причина проблем кроется в загрязнении полупроводниковой платины элемента Холла. Поэтому следует снять сам датчик и очистить его.

Помимо проводки датчика следует также проверять всю цепь на наличие повреждений. Для этого необходимо отсоединить проводную колодку от блока управления.

Затем выясняем из техдокументации к авто, какие выводы на колодке соответствуют тому или иному датчику, после чего к необходимым разъемам подсоединяем мультиметр и замеряем сопротивление.

Если оно не соответствует требуемым параметрам, следует искать место обрыва на участке от блока управления к колодке подключения датчика.

Такие неисправности, как обрыв или замыкание лечатся путем замены проводов. А вот при неисправности самого элемента, производится его замена.

Особенности диагностики на BMW Е39

Диагностика осуществляется теми же методами, что и на Фокус 2. То есть проверяется сопротивление датчика, его проводки, а также цепи от блока управления.

Поскольку на этом авто используется элемент индукционного типа, то дополнительно можно провести замер выходного напряжения.

Для этого переводим мультиметр в режим вольтметра и подключаем к разъемам проводки датчика.

Нюансы конструкции Лада «Приора», «Калина»

Теперь немного разберемся, как диагностировать проводить замену на автомобилях Лада моделей «Приора» и «Калина». Эти авто для примера были взяли потому, что сзади у них используются барабанные тормозные механизмы, а выше мы рассматривали, как проводятся работы с датчиками, работающими с дисковыми механизмами.

Проверка датчиков на «Калине» или «Приоре» полностью идентична описанным. Но датчик этот еще нужно найти. Установлен элемент в задней стенке ступицы, а импульсное кольцо располагается внутри механизма, под барабаном.

Поэтому, чтобы оценить его состояние, придется с авто снимать барабан, и сразу под ним видно будет кольцо, а также выступающая часть датчика, который проходит через технологическое отверстие в тормозной колодке.

То есть, проверяя состояние кольца, можно сразу посмотреть и очистить от грязи сам датчик. А после уже проводим замеры сопротивления датчика и всей цепи до «мозгов».

Система торможения современных автомобилей оборудована антиблокировочной системой, которая снижает тормозной путь и позволяет управлять автомобилем в режиме резкого сброса скорости. Чтобы проверить датчик АБС, можно воспользоваться тестером, осциллографом либо выполнить диагностику без приборов.

[ Скрыть ]

Признаки неисправности

Для контроля работы системы имеется световой индикатор желтого или оранжевого цвета. При нормальном состоянии в момент включения зажигания на комбинации приборов активируется лампа, затем проводится самодиагностика элементов системы и значок автоматически гаснет.

Признаки поломки элементов системы ABS:

• включение контрольной лампы системы на ходу;
• устойчивое блокирование колес при интенсивном торможении;
• отсутствие звуков, свидетельствующих о работе АБС (вибрация педали тормоза);
• появление в памяти электронной системы кодов ошибок, относящихся к АБС.

При проявлении признаков неисправности АБС эксплуатация автомобиля запрещается. Тормоза, рассчитанные на совместную работу с антиблокировочной системой, при ее отключении работают некорректно.

Причины неисправностей

В большинстве случаев причиной некорректной работы АБС является поломка одного или нескольких колесных датчиков. На автомобилях с пробегом могут разрушаться жгуты проводки. Из-за это сигнал от датчика становится нестабильным и фиксируется, как ошибка. Кроме этого, причиной является падение напряжения на клеммах батареи — при снижении до 10,5 В возможно отключение антиблокировочной системы.

Типы датчиков

На автомобилях встречаются два вида датчиков:

• пассивный датчик, построенный на основе катушки;
• активный датчик, использующий в работе эффект Холла.

Пассивный датчик включается после начала движения и считывает данные от зубчатого импульсного кольца. Прохождение зубца мимо прибора вызывает генерацию импульса тока, который считывается блоком управления. Датчики начинают работать на скорости выше 5 км/час и не реагируют на загрязнение.

Активный датчик состоит из электронных компонентов и постоянного магнита, который установлен на ступице. При вращении магнита в приборе возникает разница потенциалов, которая формируется в сигнал управления микросхемой. Затем информация подается на блок. Датчики подобной конструкции встречаются редко, ремонт их невозможен.

Диагностика системы ABS

Диагностика системы АБС выполняется подключением сканера. На автомобилях, выпущенных после 2000 года, используется сканер с протоколом OBD.

Самостоятельная диагностика АБС снята для канала «БортЖурнал Рено Меган».

Проверка датчиков ABS тестером

Владелец автомобиля может провести проверку состояния датчиков самостоятельно. Для этого потребуется несколько минут времени и простейший тестер. С целью проверки датчика мультиметром необходимо знать значение сопротивления исправной катушки. Измерение производится со снятием девайса или путем отсоединения штекерного разъема.

Самостоятельное тестирование проводится по алгоритму:

1. Установить автомобиль на ровную площадку или подъемник. Обеспечить надежную фиксацию от случайного начала движения.
2. Для облегчения доступа к датчику рекомендуется снять колесо.
3. Провод прокладывается по колесной арке и подключается к общей проводке при помощи штекера, который необходимо аккуратно разъединить. Если штекер покрыт слоем грязи, то ее надо удалить и протереть колодки разъема чистой ветошью. Если проверяются датчики задних колес, соединительные штекеры расположены в салоне автомобиля. Для доступа к штекеру требуется откинуть подушку сидения и отогнуть ковролин. На некоторых машинах понадобится отогнуть шумоизоляционные маты, расположенные под ковролином.
4. Переключить мультиметр в режим работы омметра.
5. Подключить выводы датчика к щупам мультиметра и замерить сопротивление. Сравнить значение с нормативными, имеющимися в инструкции по эксплуатации. Если такой информации нет, то показания берутся из справочной литературы. Обычно считается нормальным сопротивление в пределах 0,5-2 кОм.
6. Прозвонить жгут проводки датчика для проверки отсутствия короткого замыкания.
7. Проверить работу датчика. Для этого вращают колесо и смотрят на показания омметра. В зависимости от частоты вращения сопротивление будет меняться.
8. Перевести измерительный прибор в режим работы «вольтметр».
9. Вращать колесо с частотой около 1 об/сек, при этом проверяется значение напряжения. По нормативам оно должно находиться в пределах 0,25-0,5 Вольта. С ростом числа оборотов напряжение увеличивается.
10. Проверить по описанной выше процедуре все датчики. При этом надо помнить, что устройства на передней и задней оси отличаются по конструкции и имеют различное сопротивление.

Замер сопротивления мультиметром

По определенному значению сопротивления можно сделать вывод о состоянии датчика:

• сопротивление ниже допустимого — неисправность датчика;
• сопротивление близится или равно нулю — межвитковое замыкание в катушке датчика;
• переменное сопротивление, меняющееся при изменении положения жгута проводки — обрывы жил внутри кабеля;
• значение сопротивления стремится к бесконечности — обрывы проводки или катушки.

В случае когда значение сопротивления исправного датчика АБС узнать не удалось, требуется измерить остальные приборы. Устройство с параметрами, заметно отличающимися от остальных, скорее всего, и является причиной неисправности АБС.

Дополнительно следует провести проверку тестером целостности жгута проводки от штекера датчика до колодки на блоке управления:

1. Отключить разъемы от датчиков и блока управления.
2. Найти информацию о распиновке штекера блока управления. Распиновку можно искать по модели гидроблока, которая нанесена на идентификационной табличке корпуса.
3. Прозвонить жгуты проводки.

Как проверить с помощью осциллографа и адаптера

Проверка с помощью осциллографа позволяет точнее протестировать датчик на работоспособность. Осциллограф показывает графики изменения сигнала, генерируемого устройством. Датчик может подавать импульсы, соответствующие нормативам, но амплитуда сигнала будет некорректной и станет причиной появления ошибки работы АБС. Проверка выполняется на автомобиле, без снятия датчика.

Для того чтобы проверить датчик АБС осциллографом, необходимо:

1. Разъединить штекер датчика по аналогии с процедурой, применяемой при замере параметров тестером.
2. Подключить осциллограф или осциллоскоп к пинам датчика.
3. Начать вращать ступицу через колесо или иным методом с частотой 2-3 об/сек.
4. Зафиксировать кривую колебаний сигнала.
5. Провести аналогичную процедуру с датчиком, расположенным с другой стороны оси.

На исправность датчика указывают:

• идентичная амплитуда колебаний сигналов датчиков, расположенных на левой и правой стороне одной оси;
• равномерность кривой, без заметных боковых отклонений;
• стабильность амплитуды по высоте, которая не должна превышать значения 0,5 вольта.

Другим способом измерения параметров является подключение ноутбука, оснащенного специальным адаптером. Устройство подключается к порту USB и передает сигналы в соответствующее программное обеспечение.

Образец осциллоскопа USB

Осциллоскоп и адаптер являются узкоспециализированными устройствами и в личном пользовании встречаются редко. Оборудование применяется в сервисных станциях.

Проверка датчика без приборов

Наиболее грубым способом проверки исправности датчика является тестирование магнитного поля, создаваемого при работе устройства. Для этого к датчику прикладывается стальной предмет, который должен притягиваться при включенном зажигании.

Возможен визуальный осмотр прибора на предмет наличия трещин корпуса или заметных разрывов и окислений на проводке. Рекомендуется осмотреть штекер и состояние контактов в нем, окисление является причиной ухудшения проводимости сигнала.

Как исправить проблемы

После проведения проверки приборами и определения неисправного узла можно приступить к ремонту. Некоторые владельцы ремонтируют датчики путем замены жгута проводки или перемотки катушки.

Поломка в датчике

Неисправный датчик пассивного типа можно отремонтировать самостоятельно:

1. Снять датчик со ступицы. Болт крепления часто закисает, поэтому откручивать его следует аккуратно. Для снятия разрешено использовать жидкость типа WD40.
2. Демонтировать защитный корпус катушки. Снятие выполняется пилкой. Распил следует делать предельно аккуратно, чтобы не повредить корпус и обмотку.
3. Снять защитную пленку с обмотки, поддев ее острым ножом.
4. Аккуратно смотать провод с катушки. В процессе снятия подтверждается версия об обрыве проводника. В результате останется пустой ферритовый сердечник, напоминающий по форме катушку для ниток.
5. Намотать новую обмотку. В качестве проводника может использоваться медная проволока от катушек распространенных реле типа РЭС-8. Намотка может производиться при помощи дрели с плавной регулировкой оборотов. Следует быть осторожным, поскольку разрыв провода возвращает к началу работы. Рекомендуется наматывать проводник до верхнего уровня катушки.
6. Проверить сопротивление. Большинство катушек имеет значение в пределах 0,9-1,2 кОм. Для уточнения рекомендуется произвести замер параметра на заведомо исправном датчике, расположенном на противоположной стороне оси. Корректировка сопротивления производится отматыванием излишка провода. Если показание мало, то потребуется применить другую проволоку или произвести повторную намотку. Зафиксировать проволоку от самораспускания при помощи скотча или иной клейкой ленты.
7. Припаять к выводам катушки провода, служащие соединением обмотки со жгутом. Для выводов рекомендуется использовать многожильный кабель в изоляции, который имеет увеличенную прочность.
8. Установить катушку в старый корпус. Если он получил значительные повреждения при разборке устройства, то катушку заливают эпоксидной смолой. Для этого деталь располагается в металлическом стакане подходящего размера, например, корпусе от конденсатора. Воздушный промежуток между катушкой и стаканом тщательно заливается смолой. При заливке желательно избежать больших воздушных пустот. После полного застывания смолы корпус снимается.
9. Установить на место крепление датчика, зафиксировав его эпоксидной смолой. Провести визуальный осмотр изделия на предмет трещин и пустот в изоляции. Обнаруженные дефекты заливаются смолой.
10. Разместить отремонтированный датчик на штатное место и провести проверку работоспособности системы ABS. При установке устройства может понадобиться доработка получившегося корпуса, которая производится напильником и наждачной бумагой. Установленный на месте датчик должен иметь зазор между катушкой и зубчатым кольцом в пределах 0,9-1,1 мм. При уменьшении зазора рекомендуется вывести его до нормативного путем установки прокладок.

Необходимо некоторое время поездить на автомобиле, проверяя работу тормозов на различной скорости. Бывают случаи, когда АБС самопроизвольно срабатывает при определенных оборотах колеса — обычно перед самой остановкой. Тогда потребуется провести поиск зазора, регулируя его прокладками или подтачивая корпус датчика.

Другим вариантом ремонта является установка доработанного датчика положения коленчатого вала от отечественных машин:

1. Снять «родной» датчик и доработать корпус детали «донора». Чаще всего в этой роли выступает ДПКВ от двигателя ЗМЗ-406, имеющий сопротивление в пределах 800 Ом. При доработке следует стремиться обеспечить параллельное расположение сердечника с намотанной катушкой и зубчатого кольца, установленного на оси. Зазор между датчиком и кольцом должен находиться в пределах 0,2-0,3 мм.
2. Протестировать работу устройства. На некоторых автомобилях японского производства возможно периодическое включение лампы АБС. Ситуацию исправляет изменение подсоединения контактов жгута.

Оба варианта ремонта датчика требуют от владельца усидчивости и умения работать различным инструментом. Если пользователь автомобиля сомневается в своих силах, то рекомендуется приобрести новое устройство или найти изделие на разборке машин.

Проблема в проводке

Если проблема потери работоспособности датчика кроется в проводке, то ее можно заменить:

1. Открутить крепление датчика к ступице колеса.
2. Отсоединить штекер провода.
3. Снять датчик вместе с проводом. При этом потребуется демонтировать крепежные скобы, установленные на проводке.
4. Произвести обмеры расстояний установки скоб. Рекомендуется нарисовать схему и сфотографировать заводское расположение креплений.
5. Отрезать датчик от провода, оставив запас длины для пайки.
6. Проверить целостность оставшегося на датчике кабеля. Если участок цел, то можно приступить к установке нового сегмента проводки.
7. Снять со старого кабеля все защитные чехлы и крепления.
8. Подобрать подходящий по внешнему диаметру и сечению провод.
9. Установить на новый жгут снятые ранее элементы защиты и крепления. Для облегчения сборки рекомендуется использовать мыльный раствор.
10. Припаять на место датчик и штекер.
11. Тщательно изолировать место стыка. От герметичности соединения зависит точность работы и срок службы отремонтированной детали.
12. Установить датчик на место, проверить работоспособность системы АБС, убедиться в отсутствии ошибок при функционировании.

Видео «Проверка датчиков АБС»

Проверка датчиков АБС продемонстрирована в видео, предоставленном каналом «1000 самоделок и советов».
