Что можно сделать из старого советского телевизора. Что можно сделать из старого телевизора. Идеи и описание. Как заработать на старой технике

У каждого когда-то были старые телевизоры, такие большие, ламповые, с выпуклым экраном и в большинстве случаев черно-белые. Многие уже их давно повыбрасывали на мусор или разобрали на запчасти, а у кого-то они до сих пор хранятся где-нибудь в сарае. Было бы неплохо, чтобы такой телевизор приносил хоть какую-то пользу, а не занимал место и собирал пыль. В сегодняшнем материале, мы расскажем о нескольких крутых идеях, что можно сделать из старого телевизора. Будет интересно!

Аквариум

Итак, первая поделка, о которой пойдет речь, - аквариум из телевизора. Не стоит удивляться или думать, что это какая-нибудь шутка, нет, тут все серьезно. Кроме того, аквариум пользуется большой популярностью среди поделок из телевизора. Стоит только написать в поисковике "что можно сделать из старого телевизора", как сразу же первым предложенным вариантом будет именно аквариум.

Что же нужно будет сделать, чтобы все получилось? Да, в общем-то, тут нет чего-то особо сложного.

Сперва необходимо очень аккуратно извлечь все внутренности телевизора, они больше не понадобятся. В идеале должен остаться только лишь корпус. Заднюю стенку (крышку) тоже нужно убрать.

Следующий шаг - нужно подобрать в магазине подходящий по размеру готовый аквариум, который поместится внутрь телевизора. Для большей красоты аквариум можно обклеить пленкой с морской тематикой. Так он будет выглядеть интереснее.

Теперь нужно открепить верхнюю часть корпуса и сделать ее либо полностью съемной, чтобы рыбок можно было кормить, либо же приделать к ней петли, чтобы получилась откидная конструкция. Также снизу крышки необходимо прикрутить лампу, которая будет служить для рыбок источником света.

Собственно, почти все готово. Помещаем аквариум внутрь корпуса, спереди вставляем рамку, которая прикрывала экран, заливаем воду, запускаем рыбок, опускаем крышку и подключаем лампу. Вуаля!

Мини-бар

Следующее, что можно сделать из старого телевизора, - мини-бар. Не у всех в доме или квартире есть свой личный барчик по одной простой причине - нет места. Однако, если под рукой есть старый телевизор, то эта проблема быстро станет решаемой.

Порядок действий тут такой:

1. Вытаскиваются и убираются все "внутренности".
2. Если сзади установлена пластиковая крышка, то ее рекомендуется убрать, а вместо нее прикрутить к корпусу кусок от щитовой фанеры или ДВП.
3. Изнутри стенки будущего мини-бара для красоты рекомендуется обклеить какой-нибудь самоклеящейся пленкой. Также некоторые пользователи предпочитают сделать небольшую подсветку из светодиодных ламп внутри корпуса.
4. В общем-то, основные работы закончены и уже на данном этапе, мини-бар можно начать заполнять. Если есть желание, то можно усовершенствовать этот предмет быта и сделать переднюю откидную крышку, которая прикрывала бы емкости с выпивкой от посторонних глаз. Кроме этого, некоторые пользователи уделяют очень много времени внешнему декорированию корпуса телевизора, чтобы получить что-то весьма оригинальное и красивое. Но тут многое зависит от желания и фантазии.

Домик для кота

Что можно сделать из старого телевизора еще? Как насчет домика для любимого питомца? Хвостатый друг очень будет рад такому подарку.

Домик делается достаточно просто. Для начала убирается вся "начинка" и кинескоп телевизора. Должен остаться только лишь корпус. Задняя стенка, если выполнена из пластика, заменяется на лист ДВП.

Шкафчик

Небольшой и аккуратный шкафчик - вот, что можно сделать со старым телевизором еще. Данная поделка не займет много места в интерьере и будет весьма гармонично смотреться, придавая некую изюминку.

Делается шкафчик по схожему с предыдущими поделками принципу. Сначала убираются "внутренности", затем, при необходимости, меняется задняя стенка. Следующий этап - внутри шкафчика устанавливаются полочки, чтобы на них можно было разместить мелкие предметы, книги или что-нибудь другое. Можно, конечно, обойтись и без полочек, тут уже у кого какие пожелания.

После того, как корпус будет готов, можно приступать к декорированию. Тут тоже многое зависит от фантазии и пожеланий. Некоторые просто выкрашивают все в один цвет, некоторые делают шкафчик разноцветным, кто-то вовсе обклеивает стенки пленкой и обоями.

Завершающий этап - ставим шкафчик туда, где он будет стоять и заполняем его.

Клумба для цветов

Продолжая тему "что можно сделать со старым ламповым телевизором", нельзя не отметить такую полезность как клумба для цветов. Да, старенький телевизор вполне может стать украшением сада или цветника.

Клумбу можно делать разными способами. Самый простой - вытащить из телевизора всю "начинку", положить корпус на заднюю стенку, насыпать внутрь коробки земли и посеять туда семена цветов. Также можно сразу пересадить туда цветок и не ждать пока семена прорастут.

Еще один способ сделать клумбу, который немного отличается от предыдущего. Телевизор также очищают от всех "внутренностей", убирают заднюю стенку, выкрашивают его в какой-нибудь яркий цвет, после чего, внутрь насыпают землю, и сажают туда цветы. Особенно красиво данная клумба будет смотреться с растениями, которые сильно разрастаются и обильно ветвятся. Также, такую клумбу можно подвешивать и получать еще более интересный результат.

Тумбочка

Следующее, что можно сделать из старого телевизора своими руками - тумбочка. Этот простой, но в то же время полезный предмет интерьера, делается просто и без особых усилий.

Принцип тут несколько схож с шкафчиком. Сначала подготавливается корпус, выставляются перегородки, можно даже попробовать сделать небольшой выдвижной ящичек. После этого, тумбочка красится в желаемый цвет и ею, в принципе, можно пользоваться.

Однако, если сходить в строительный магазин и купить там несколько разных пенопластовых молдингов, то из обычной простенькой тумбочки можно вполне сделать предмет интерьера в классическом стиле.

Лампа для фотосъемки

Ну, и последняя поделка. Тут речь пойдет не о простом ламповом телевизоре, а о старом устройстве с плоским, но разбитым экраном. Наверняка и такие у кого-нибудь дома есть. Многие думают, что, если у разбился экран, то его нужно просто выбросить, а зря. Сейчас мы расскажем, что можно сделать из старого телевизора "Самсунг", "Сони", LG и прочих брендов с разбитым плоским экраном.

Речь пойдет о лампе для фотосъемки. Наверное, все видели такие лампы в фотоателье.

Вот, что нужно делать:

1. Разбираем телевизор.
2. Отсоединяем разбитый экран.
3. Собираем телевизор обратно, подключаем в розетку и радуемся готовой поделке. При желании, можно будет сконструировать некое подобие крепления, чтобы "лампу" можно было устанавливать так, как нужно.

Просмотрите полезное видео, в котором показано, как делается данная лампа.

Недавно, перебирая дома кучу хлама, я обнаружил по частям ламповый телевизор, два полуразобраных импортных приемника и один советский радиоприемник, также модули метрового и дециметрового диапазона от транзисторного телеприемника. Выбрасывать не хотелось но с другой стороны я понимал что оно мне в таком виде точно не нужно, так что же делать с этим радиоэлектронным хламом? - правильно, выбросить...но не все! Перед выбрасыванием из этих плат можно извлечь для себя полезные радиоэлектронные компоненты, которые и хранить будет удобно и пригодиться могут потом если не мне то кому-то другому в подарок.

Вступление

Сразу оговорюсь: выпаивать все детали не будем, поскольку большинство из них уже морально и физически устарели, а будем извлекать только то что действительно может пригодиться при конструировании радиоприемников, радиопередатчиков, трансиверов и прочей самодельной радиоаппаратуры.

Начиная распайку электронного хлама нужно понимать что есть компоненты, которые со временем могут утратить свои свойства, к таким деталям относятся электролитические конденсаторы.

Поэтому выпаивать электролиты из старых телевизоров и советских радиоприемников не стоит - это сбережет вам нервы при конструировании устройств и убережет от неудач, а то кто его знает в каком они состоянии - простой прозвонкой тестером не определить.

Распаиваем лампово-транзисторный телевизор

Вот фото основных плат телевизора:

Из плат можно выпаять конденсаторы-шоколадки, конденсаторы на низкую емкость, конденсаторы на высокое напряжение и МегаОмные резисторы.

Также выпаиваем диоды и можно извлечь разъемы - гнезда от них подходят для старых ламп типа 2К2М и подобных на 8 штырьков. Трансформаторы низкой частоты могут пригодиться при конструировании ламповой аппаратуры - оставляем себе. Под алюминиевыми экранами спрятаны катушки индуктивности с конденсаторами, а также печатные платы - блоки радиочастоты.

Как видим здесь можно поживиться конденсаторами малой емкости, как правило это от 1-го до 1000 пикофарад, также есть диоды и дроссели.

А вот в других модулях есть катушки индуктивности - из них нам могут составлять полезность каркасы с ферритовыми сердечниками для подстройки. Также выпаиваем отсюда конденсаторы и диоды.

Следующие радио-модули также интересны - в принципе из них можно выпаять все: транзистор, терморезистор(зеленое колечко), катушки и дроссели(синего цвета), диоды.

Вот то что я решил оставить из плат телевизора.

Всего три радиоприемника и поживиться здесь есть чем:

На фото изображены печатные платы из музыкального центра-радиоприемника китайского производства.

А вот эта печатная плата от какого-то немецкого радиоприемника, очень качественные детали.

Здесь очень много конденсаторов переменной емкости 5-20 пФ, контурных катушек, а также 4х-секционный КПЕ (конденсатор переменной емкости) с механизмом деления числа оборотов ручки.

Выше изображены печатные платы из радиоприемника Спидола, советского производства, причем на ней видны следы модернизации - кто-то впаял во входные цепи транзисторы ГТ322.

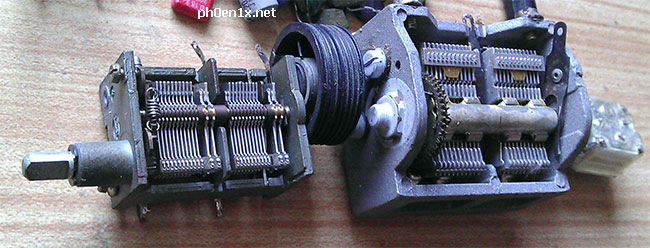

Наиболее мне интересно из приемника Спидолы - это КПЕ (конденсатор переменной емкости) с верньерным механизмом. Здесь он двухсекционный, каждая секция - от 20 до 450 пикоФарад.

Из импортных радиоприемников я выпаял почти все электролитические конденсаторы, конденсаторы малой ёмкости, диоды и часть резисторов, все переменные резисторы, контурные катушки, пригодится и ферритовый стержень, конденсаторы переменной емкости (КПЕ), микрофон, дроссели и транзисторы.

ТВ-модули СКД и СКМ

Как я в начале писал есть также модуль приема от транзисторно-интегрального телевизора - СКД-24-М.

Вот что внутри такого блока - целый радиоэлектронный город из разных компонентов.

Угадайте что это а штыречки, на которых намотаны кусочки медного провода? - из подписи снизу (С26) не трудно понять что это конденсатор, причем это конденсатор на несколько пикофарад, его емкость можно изменять то домотав то отмотав витки, таким образом можно подстроить нужный контур на нужную частоту или параметры. Подобное решение я уже встречал и писал о нем в статье Ламповый радиоприемник "Стрела" спустя пол столетия , не думал что оно еще где-то используется в более современной аппаратуре.

Заключение

Так что из нерабочей радиоэлектронной аппаратуры можно извлечь много полезных электронных компонентов. Пригодятся ли они мне в будущем? - время покажет, некоторые детали уже пригодились для моего однолампового регенеративного радиоприемника.

Места эти детали занимают не много, удобно хранить предварительно рассортировав их по типу, а еще лучше по номиналам. Для сортировки можно склеить из пустых спичечных коробков себе кассетницу - дешево и удобно.

«Все временно. Любовь, искусство, планета Земля, вы, я. Особенно я.» (99 Франков)

Ничто в этом мире не вечно, а жизнь гаджетов порой весьма скоротечна. Но если вы любите ретро-стиль, экономны и находчивы по своей природе, то вы можете дать им второй шанс, преобразовав в нечто полезное и выглядящее в ретро-стиле.

5. Превращаем старую мышь в беспроводную

Старые мыши не так удобны и эргонмичны, как новые модели, но они дают ощущение комфорта, как старая рубашка, которая настолько стара, что вы украдкой носите ее дома по выходным, пока никто не видит просто потому, что она давно с вами и вы к ней привыкли:) Если вы до сих пор пользуетесь старой проводной мышкой, или сохранили ее как старого боевого друга, то сейчас самое время преобразовать ее в беспроводную Bluetooth-мышь, просто заменив внутренности старой мыши на внутренности новой .

Сразу скажем, что это решение, продиктованное исключительно чувством ностальгии, нежели практическими соображениями. Если старая мышь слишком неудобна для еженедельного использования, то из нее можно сделать затвор для камеры.

4. Превращаем аналоговый телевизор в информационный терминал

Скорее всего вы уже давно обновили весь свой парк телевизоров, а старички, ЭЛТ-мониторы, пылятся в лучшем случае, где-нибудь на даче. Вы можете дать старому телевизору новую жизнь, превратив его в YBOX (самодельный информационный экран, показывающий, к примеру, погоду).

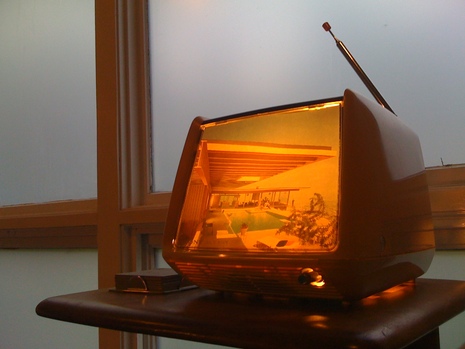

Альтернативный вариант использования - рертро-фоторамка , которую можно поставить в гостиную. Для превращения телевизора в фото-рамку нужно удалить внутренности телевизора и заменить их на старые гнезда и сетевой шнур от светильника, закрутить CFL-лампу низкой мощности, вставить печатное изображение на экране, закрыть его и включить «телевизор».

Теперь у вас есть веселая ретро-рамка.

Если не хотите тратить электричество, сделайте их старого монитора мусорку.

3. Делаем из старого телевизора или компьютера аквариум

Проект из серии «невероятно, но факт» с пометкой «опасно». Делаете на свой страх и риск. Если у вас есть старый телевизор, компьютер или другая ненужная техника с большим количеством места внутри, вы можете превратить её в аквариум.

Если же вы хотите использовать Floppy-диски по назначению, то можно поместить в них USB .

1. Делаем из дискового телефона VoIP-телефон

Если вам морально трудно проститься с вашим старым дисковым телефоном, вы можете превратить его в забавную гарнитуры для компьютера для использования с Google Voice, Skype, или любым другим VoIP-решением.

Если у вас есть несколько ненужных беспроводных телефонов (не совсем старых), то вы можете сделать из них хорошие walkie-talkie рации .

Надеюсь, этот сборник с идеями для преобразования старых гаджетов вдохновил вас. По ссылкам вы увидите наглядные руководства, как сделать ту или иную вещь, на английском языке. Все руководства снабжены хорошей визуализацией каждого из этапов преобразования.

Привет всем самоделкиным, как обычно у каждого начинающего радиолюбителя есть идея сделать что либо, но первое что приходит обычно в голову это собрать усилитель, который будет легок в сборке и не требующий финансовых затрат. Именно поэтому я решил собрать усилитель, главное «сердце» которого можно извлечь из ненужного или же старого телевизора, о том как сделать его я расскажу в этой статье.

Чтобы собрать усилитель звука, нам нужно подготовить все нужные материалы, это:
Телевизор, ненужный или же просто старый учтите, что в телевизорах сделанных в СССР такого усилителя вы не найдете.
Паяльник и все что необходимо для его использования, подставка, припой и флюс.
Провода, отлично подойдут с блока питания компьютера.
Штекер под тюльпаны, такие можно найти в магнитоле, DVD плеере или музыкальном центре.
Зажим для проводов, по которым будет идти усиленный усилителем звук, также есть в большинстве музыкальных систем.
Радиатор охлаждения, мною снят с старого винилового проигрывателя.
Блок питания от ноутбука, внутренности будут не нужны, а только корпус.
Плоскогубцы.
Двухконтактный штекер, по диаметру контакта подходит в блок от пк.
Канцелярский нож для выполнения отверстий.

После того, когда все детали готовы и вы точно решили, что настал тот момент, когда можно сделать простой усилитель, можно приступать к пошаговой сборке.

Шаг первый. Как обычно телевизор выполнен в корпусе из пластика, снимаем его, чтобы добраться до платы. Внимание, перед разборкой выньте вилку из розетки, не зря на телевизоре написано высокое напряжение. После того, как крышка снята можно рассмотреть плату, на ней находится радиатор, который выполнен обычно в форме листового аллюминия, вырезать плату нужно ножницами по металлу или при помощи плоскогубцев, оставляйте более 10 см вокруг микросхемы, так как плата должна остаться рабочей.

Шаг второй. Для того, собой сделать усилитель звука из «внутренностей» телевизора нужно найти информацию в интернете на микросхему, маркировка которой написана на ней белыми буквами с набором цифр, в данном случае это микросхема TDA 2611,данные о ней есть в даташите и схема включения, см на фото.

Именно по схеме дадим микросхеме вторую жизнь.

Дальнейшая сборка будет проходить с использованием схемы, показанной на картинке. При помощи паяльника, предварительно залуженный провод красного цвета припаиваем к 1-ой ножке микросхемы, отсчет идет слава направо, этот провод есть плюс питания, за минус возьмем черный провод, который припаиваем к 6-ой ножке, два этих провода закреплены на штекере.

С питанием разобрались, теперь необходимо сделать вход звука, подавать который можно с любого плеера или телефона с помощью переходника штекер джек с одной стороны и с другой пара тюльпанов. Входы под эти тюльпаны паяем к 7-ой ноге через резистор, закрепленный на плате у входа и 6-ой ножке.

Выход звука делаем на зажимах, провода которого подсоединяем к дорожке 2-ой ноги микросхемы идущей после конденсатора на 220мкф, второй контакт идет как в большинстве случаев по минусы.

Часть электроники усилителя готова, теперь нужен хороший благородный корпус с охлаждением. Недолго думая я остановил свой выбор на блоке питания для зарядки ноутбука, корпус из него как мне показалось будет хорошим. Ну что ж, приступаем. Для начала раскурочим его содержимое и при помощи канцелярского ножа вырежем отверстия под тюльпаны и питание на одной стороне и на другой под выход звука.

Все штекера крепятся при помощи термоклея. В окончании необходимо закрутить микросхему усилителя на радиатор и также закрепить на термоклей.

Пузатый ламповый телевизор давно причисляют к отжившим своё «динозаврам», но кое-где такой раритет ещё сохранился: у кто-то он ютится в дальнем углу кладовки, у кого-то пылится на даче… Но и ему можно подарить новую жизнь и новое предназначение - так что не спешите отправлять старый «ящик» на свалку!

Аквариум

Пожалуй, одна из самых популярных и любимых идей применения отслужившему телевизору - помните созданный Джейком Хармсом ? Разница лишь в том, что дизайнер использовал старые компьютерные мониторы. Технология проста: удаляем из телевизора металлические внутренности и вставляем подходящий по размеру аквариум. При этом вы можете оставить свободной заднюю часть ящика, либо закрыть её и использовать светодиодную подсветку.

Домик для кошки

Зачем тратить деньги в зоо-магазине, когда есть прекрасная возможность приспособить под старый телевизор? Вынув начинку, закрываем заднюю часть ящика фанерой и добавляем последний штрих - подушка или пушистый плед позволят питомцу устроиться со всем комфортом.

Сундук сокровищ

«Но ведь это же просто книги», - удивятся некоторые читатели. А самые смекалистые только улыбнутся: конечно, ведь это и есть настоящие сокровища! Такая креативная книжная полка отлично стимулирует не тратить своё время попусту, и поможет тем людям, которые мечтают преодолеть распространённую в наше время .

Повод… озеленить пространство

Смотрите, по всем каналам показывают фикусы, герань и фиалки! - И ничего удивительного: эту забавную клумбу придумали жители Торонто. Хотя, с другой стороны, канадцы хотели выразить этим очень важную мысль: техногенная цивилизация всё же не в силах победить мощь живой природы! Ну а читатели могут для начала озеленить хотя бы один-единственный старый ящик - например, обустройте для суккулентов террариум с песком и камнями.

Уютное кресло

Дизайнер Фил Гарнер (Phil Garner) решил, что избавиться от старого телевизора всегда успеет - лучше вооружиться столярными инструментами и поэкспериментировать! Так и получилось это необычное на вид, но очень позитивное и нескучное кресло: выпиливаем верхнюю крышку, удаляем начинку и на освободившееся место кладём мягкую подушку или одеяло.

Жилище для хомячка

И любой другой мелкой живности - , ящериц и т.д. Убрав лишнее, устанавливаем внутрь аквариум. Сзади крышка не требуется - ведь питомцу потребуется естественное освещение. Ну а остальное на ваше усмотрение - добавьте опилки, колесо, мини-домик, игрушки.

Винтажный мини-бар

С одной стороны, выглядит роскошно (некоторые мастера даже ухитряются добавить в композицию бархатные занавески). С другой стороны, распитие спиртного и тем более выставление его напоказ - не самая хорошая идея. Можно предложить компромисс: вместо бутылок можно держать здесь аппетитные банки с вареньем, а летом - графин с и другими прохладными напитками для гостей.

А как быть с «начинкой»?

Внутренности постарайтесь утилизировать корректно - выбрасывать их прямо на свалку нельзя. Электронные отходы наносят непоправимый урон окружающей среде, поскольку содержат огромное количество тяжёлых металлов - свинца, олова, кадмия. Всё это либо проникает в землю, грунтовые воды и атмосферу. При этом, по словам представителей «GreenPeace», государственных программ по утилизации подобной бытовой техники у нас до сих пор нет.

Однако тот, кто ищет, всегда найдёт! Во-первых, в интернете можно найти контакты фирм, предлагающих свои услуги по утилизации старого электронного мусора. Во-вторых, можно обратиться к государственным компаниям-утилизатором промышленных предприятий. И, наконец, предложите старую технику ремонтным мастерским - между прочим, опытный радио-любитель способен из старых трансформаторов смастерить сварочный аппарат, люстру Чижевского, металлоискатель и массу других интересных вещей.
