Теплый пол своими руками в деревенском доме. Теплый водяной пол в деревянном доме. Монтаж водяных тёплых полов на деревянное основание

Теплый пол водяной в деревянном доме — это наиболее удачное решение для утепления комнаты. Хоть и кажется, что данное утверждение не совсем верно, потому что в привычном варианте укладки водяного теплого пола используется бетонная стяжка, при помощи специальных технологий, его можно обустроить и для деревянного дома.

Благодаря большому выбору строительных материалов, сегодня становится возможным монтаж водяного пола, не увеличивая при этом нагрузку на перекрытия. Преимуществом является и то, что высота помещения при обустройстве теплого водяного пола в деревянном доме уменьшится не на много.

Делаем теплый пол водяной в деревянном доме своими руками

Если вы будете утеплять пол при помощи водяного отопления, вы исключите опасность, связанную с прокладкой электропроводки под полом деревянного дома, а так как трубы теплого пола являются достаточно крепкими, водный пол прослужит вам долго.

Сегодня, водный пол является наиболее удобным и совершенно реальным способом утепления частного деревянного дома.

Также необходимо помнить, что теплый пол должен поддерживаться извне, при помощи утепления стен. В частном доме, отопление помещения при помощи теплого пола, будет гораздо быстрее и эффективнее, при использовании какого-либо утеплителя для стен. Это связано с тем, что, так как дерево прогревается в течение длительного времени, то и все помещение в общем будет прогреваться достаточно медленно.

Как укладывается теплый пол по дереву

Итак, вы решили уложить теплый пол по дереву. Но как это сделать? Существует несколько способов обустройства теплого пола на деревянной основе, и каждый специалист делает это именно тем способом, который удобен именно для него. Но мы остановимся на одном конкретном.

Рассмотрим порядок выполнения работ, необходимых для обустройства теплого пола:

• 1. Для начала рассчитаем тепловые потери и гидравлику. Данная операция осуществляется при помощи компьютерной программы, инструкции по расчету не сложно найти в сети. На выходе мы должны узнать длину трубы, диаметр и шаг укладки.
• 2. Теперь нужно демонтировать старый пол (если он есть). Это делается, чтобы исключить сквозняки под ним и чтобы выровнять его с точностью 2 мм. Зачем так выравнивать? Да потому что ламинат(а именно под него и будет укладываться пол) требует именно такую точность основания.
• 3. После этого займемся утеплением пола. Поверхность утеплителя стоит защитить при помощи парогидрозащитной пленки. Не стоит защищать утеплитель с помощью обычной пленки, так как произойдет образование конденсата.


• 4. Теперь займемся укладкой половой доски. Для начала, с одного края досок выпиливаем паз 20 на 20 мм под трубу. Так же, в торцах крайних досок нужно выпилить закругления, чтобы труба изгибалась плавно. В результате, после сборки, вы получаете пол, по всей поверхности которого выпилена «змейка» под трубу.
• 5. Следующим шагом подготавливаем отражающий слой. Данный слой состоит их фольги, толщина которой от 50 мкм и выше (она удобна в работе). Зачем укладывать фольгу? Чтобы повысить теплопроводность. Как уже говорилось, дерево проводит тепло плохо, а вот фольга впитает его в момент. Можно пользоваться и специальными металлическими листами, но это дорого, да и монтируется долго.
• 6. Теперь нужно уложить трубку. Нарезанную фольгу укладываем поверх пазов в половой доске, после чего в пазы укладывается металлопластиковая трубка выбранного диаметра. Далее трубка обворачивается фольгой, которую нужно закрепить на полу при помощи степлера. Во избежание выскакивания трубы из канавок, её нужно закрепить при помощи небольших металлических пластин, которые должны располагаться под углом 90° к пазам.

• 7. После этого, нужно заняться подключением и опрессовкой. Подключиться к отопительной системе является наиболее важным шагом. Простейший способ — теплый пол с ручным регулированием. Хотя выбор будет зависеть исключительно от вас, можете пользоваться и смесительными узлами, и коллекторными системами, то есть любой системой, позволяющей управлять и регулировать температуру теплых полов. Когда все будет уложено и подключено, следует провести опрессовку системы, проверив её тем самым на утечки и повреждения трубопровода. Это действие является обязательным для выполнения, так как, в противном случае, вы рискуете столкнуться с вспучиванием пола.

• 8. Ну и напоследок, укладка полового покрытия. Какой материал выбрать – это ваше личное дело, самый простой вариант – это ламинат, хотя подойдет и любой другой. Однако, есть одно «но». Все напольные материалы обладают своим индивидуальным коэффициентом теплопроводности. Теплопроводность дерева является наихудшей, в то время как теплопроводность керамической плитки – лучшая.

Вот и все. Если не растягивать работы и сосредоточенно трудиться, то весь процесс займет около двух дней. А расходы будут минимальными.
И в дополнение ко всему написанному выше, прилагается видео.

Теплый пол по лагам

Если вы хотите сделать теплый по лагам, вам придется преодолеть некоторые проблемы, связанные с основанием — деревом. Поверх деревянных лаг нельзя уложить традиционную бетонную стяжку, так как для лаг это может оказаться сверх нагрузкой. А это значит, что лаги деформируются, стяжка потрескается, а, следовательно, испортится и все покрытие пола.

Так как же уложить пол по лагам? Рассмотрим порядок действий, нужный для этого:

Вот и все. В итоге, мы получили основу, на деревянных лагах, поверх которой может быть уложено почти любое покрытие, не исключая плитки и керамогранита.

Теплый пол в деревянном доме — электрический или водяной?

5 (100%) голосов: 1

Основные достоинства дома из дерева – это его натуральность, экологичность и отличные теплосберегающие свойства. Единственный весомый минус деревянной постройки – это высокая горючесть материалов.

В процессе строительства, для исключения возникновения возгорания, стоит учитывать высокие нормы безопасности при организации электропроводки и отопительной системы.

Из статьи вы поймёте, что монтаж тёплого пола в деревянном доме – лучшее решение вопроса обогрева помещений.

Водяной теплый пол в доме из бруса

Выбираем греющую систему

Для организации отопления в доме из дерева подходят такие отопительные системы:

• либо ;
• тёплый пол на основе труб из пластика с водяным тепловым носителем.

Два способа обогрева завоевали достаточно хороших отзывов и комментариев владельцев. Они одинаково комфортны и отдают максимальное количество тепла, однако стоимость расходуемой энергии на системы различается.

Электроэнергия значительно дороже газа, потому греющий кабель для тёплого пола луже укладывать в деревянном доме, небольшом по площади, либо просто в санузлах, кухнях и прихожих. В спальнях и гостиных специалисты рекомендуют устанавливать водяную систему из труб, твердотопливного либо газового котла.

Плюсы и минусы

Уже давно доказано преимущество тёплых напольных систем перед радиаторами. Выделим лишь некоторые основные важные отличия:

• такие системы оптимально распределяют тепло. Зоны комфортной температуры совпадают с пространством проживания (от поверхности пола до высоты 1,7 м). В случае с радиаторами в основном прогревается воздух под потолком;
• в сравнении с батареями пол эффективнее прогревает помещение;
• радиаторы больше способствуют движению пыли, тем тёплый пол;
• напольные системы смотрятся более выигрышно по сравнению с радиаторными системами;
• они не пересушивают воздух и обеспечивают помещение необходимым уровнем влажности.

Как и любая другая система отопления, минусы тёплый пол в деревянном доме имеет. В зависимости от вида системы выделяют такие недостатки:

• с установкой напольной системы значительно возрастают расходы на электрическую энергию, однако в отсутствие хозяев дома температуру пола можно делать меньше, и в данной ситуации вы сможете, наоборот, сэкономить копеечку;
  электросети в старых домах не рассчитаны на высокие нагрузки;
• с использованием системы с подогревом становится выше уровень электромагнитного излучения. Бытует мнение, что оно негативно влияет на человеческий организм, однако этот факт ещё не доказан;
• если электропол – это единственный источник отопления в доме, то есть риск замёрзнуть при отключении электроэнергии;
• устройство тёплого водяного пола в деревянном доме довольно трудоёмко.

Устройство тёплого пола в деревянном доме

Способ монтажа водяной напольной системы в загородном доме из дерева осуществляется в зависимости от перекрытия. Когда первый этаж и подвал перекрыты железобетонными панелями, тогда тёплый пол выполняют по стандартной технологии:

1. Начинают с растворной стяжки.
2. Затем укладывают утеплитель (экструдированный пенополистирол , перлитобетон).
3. Потом дело за тёплым кабелем либо трубами из пластика.
4. Обязательна выравнивающая стяжка, которая закрывает тёплый пол.
5. А также финишное покрытие (паркетная доска, ламинат либо плитка).

Сложность представляется в том случае, когда для перекрытия подвала и первого этажа используются балки из дерева. Сплошная основа в данном случае отсутствует, потому систему монтируют по какому-либо из следующих двух вариантов.

Способ 1:

1. Внизу к балкам прибивается доска для поддержания утеплителя (минеральной ваты, эковаты).
2. После укладки изоляции, к боковым граням балок крепятся трубы из пластика.
3. В банках делаются вырезы для пропуска труб.
4. Настилается чистовой пол из шпунтованных досок либо черновой пол под паркет либо ламинат.

Способ 2:

1. По балкам настилается толстая фанера либо OSB плита (15-20 мм).
2. К перекрытию крепятся бруски из дерева с сечением 50х50 мм.
3. Между брусками укладывается теплоизоляция .
4. Настилается материал, который отражает тепло ().
5. Поверх изоляции укладываются трубы и фиксируются к брускам.
6. Устанавливается черновой пол из доски, листов гипсоволокна (ГВЛ), древесностружечных плит либо фанеры.
7. Монтируется финишное покрытие (паркетная доска, ламинат, керамическая плитка).

Вот два варианта организации сухого водяного тёплого пола в деревянном доме.

В современных системах, которые устанавливаются на перекрытия из дерева, применяют распределяющие тепло металлические пластины. В их задачи входит: формирование каналов для труб и отражение тепла.

Можете сделать укладку своими руками тёплых полов в деревянном доме более простой. Чтобы сделать процесс легче, используют готовые заводские плиты ДСП с фрезерованными выемками для труб. Помимо этого, рынок предлагает панели из плотного пенопласта с выштампованными каналами. В них контур зафиксировать не составит абсолютно никакого труда.

Если применяется пенопласт, то не требуется крепить к балкам доску для поддержания утеплителя. Жёсткая тепловая изоляция в подобном случае крепится прямо к поверхности чернового пола. Затем на нём расстилается под ламинат либо же наносится , потом армирующая сетка и монтируется плитка.

Основной минус таких готовых систем (пенощит и фрезерованная древесно-стружечная плита) в высокой цене. Из-за этого многие домашние мастера предпочитают более дешёвый способ организации каналов. Они набивают на основание планки из дерева, при этом оставляют между ними пространство для трубной закладки.

Недешёвые температурные пластины можно заменить бюджетной алюминиевой фольгой (это актуально и для жидкостных систем, и для систем от электричества).

Планки выполняют из строганной доски либо нарезают их из влагостойкой фанеры. Толщина должна быть больше диаметра контура (труба 17 мм – рейка 30 мм). Чтобы улучшить тепловую отдачу, ширину канала выполняют на 5-6 мм больше диаметра трубы.

Ширина планок делается на 3 см меньше выбранного шага трубной раскладки (допустим, шаг 30 см, а ширина доски 27 см). С целью плавного изгиба трубопроводных петель в планках вырезают полукруглые пазы.

Помните, что при монтаже тепловой изоляции (исключение – пенопласт) её всегда снизу и сверху защищают плёнкой, которая изолирует от пара. Также она предохраняет утеплитель от промокания, так как даёт конденсату возможность беспрепятственно выходить из него.

Если вы оставили термозазор между краем настила и стеной, то в него необходимо заложить демпферную ленту, уплотняющую зону контакта и компенсирующую тепловые деформации.

Специалисты рекомендуют для укладки чистового пола использовать доску, которая прошла камерную сушку. Не стоит спешить закрепить чистовой настил из дерева к основанию. До этого времени тёплый пол должен проработать как минимум двое суток.

А сейчас перейдём к тому, как сделать электрический тёплый пол в деревянном доме. Кстати, его монтаж намного проще жидкостной системы.

Работа производится поэтапно:

1. Сначала на тепловую изоляцию (пенополистирол, минеральную вату, эковату) укладывают теплоотражающий слой из алюминиевой фольги.
2. На фольгу настилают стальную оцинкованную сетку с ячейками 40х40 либо 50х50 мм.
3. В лагах выполняют прорези, через которые будет пропускаться электрический кабель.
4. К сетке при помощи хомутов крепят кабель.
5. В центре между проводами монтируют температурный датчик в гофрированной трубке и подключают к термостату .
6. По несгораемому основанию либо в металлическом рукаве к розетке выводят питающий кабель.
7. Настилают черновой пол из фанеры.
8. Устанавливают финишное покрытие (паркет, ламинат).

В случае покрытия тёплого электрического пола в деревянном доме керамической плиткой, действует другая техника установки. Тогда теплоизолирующий слой накрывают стойкой к влаге фанерой либо OSB, фиксируют их к балкам. Затем на покрытие при помощи шпателя наносят раствор, утапливают в нём пластиковую армирующую сетку и приклеивают плитку. Когда тёплый кабель не идёт в бухте, а наклеен на сетку, то установка его ещё проще. Раскатываете рулон, и всё, что вам остаётся, – это нанести клей на поверхность основания и выполнить укладку плитки.

Аналогично укладывается в деревянном доме. Он выглядит как тонкие маты с вклеенными в них гибкими проводящими ток пластинами.

Небольшая толщина даёт возможность устанавливать ИК плёночные полы как под плитку и ламинат, так и под линолеум и ковролин.

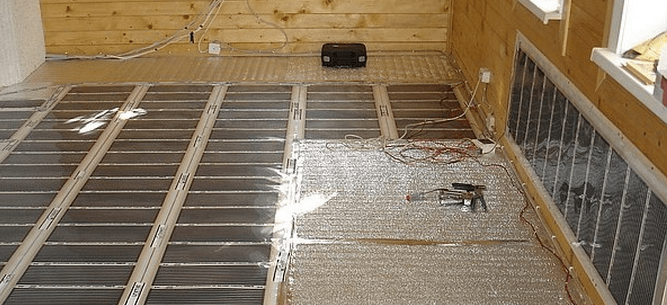

Возможна ли установка инфракрасной плёнки на стены?

Технология работы плёночных тёплых полов в деревянном доме такова, что эти системы можно использовать для стен и даже потолков, и при этом эффективность не снижается! Есть производители, которые специально выпускают продукцию под полы из дерева, стены и плиты перекрытия.

Единственное, в чём отличие деревянного тёплого пола на ИК-плёнке от установки на вертикальную поверхность, это в способе укладки и направлении самой плёнки:

1. Электропровод подключают к верхней стороне плёнки.
2. Возможна только вертикальная направленность элементов нагрева.
3. Исключают возможность попадания воды под плёнку.
4. Для обеспечения качественного прогрева помещения, стены подготавливают, выровняв их под «ноль». Только тогда инфракрасный обогрев на покрытии из дерева будет обеспечивать нагрев комнат без появления холодных зон.

Воздействие инфракрасных лучей на покрытие из древесины исключено. Потому финишное покрытие выбирают на своё усмотрение. Подойдёт ламинат, паркетная доска, стяжка, плитка, гипсокартон и пр.

Меры безопасности при установке ИК-пола

Сами по себе плёночные электрические тёплые полы безопасны и подходят для внутренних работ при обогреве каркасного, щитового либо деревянного дома за городом, а также для наружного утепления открытой стоянки, дорожек и пр.

Статистика показывает, что вопросы появляются главным образом при подсоединении термостата к основному источнику питания. Потому при строительстве щитовой дачи либо каркасного дома, требуется заранее организовать прокладку кабеля внутри стен, применять особую противопожарную гофру.

В доме из бруса логично провести открытую электропроводку в декоративных коробах. Вывод нагревающего кабеля производится прямо на автомат, который выходит из счётчика. Устройство защитного отключения строго необходимо!

Инфракрасные плёночные напольные системы полностью безопасны, им не страшны внешние повреждения и атмосферное воздействие. Они качественно прогревают помещение и отличаются простой схемой и эксплуатацией тёплого пола в деревянном доме. Они отличное решение вопроса обогрева дома за городом либо дачи из дерева.

ИК теплый пол в деревянном доме

Какая напольная система лучше?

Хороший и обоснованный вопрос, что лучше: водяной тёплый пол в загородном деревянном доме или пол от электричества? Нужно сказать, что ответ не будет однозначным. Всё зависит от того, что вы ставите в приоритет при организации отопительной системы. Если отталкиваться от стоимости энергоносителей, то, естественно, намного выгоднее жидкостная система. Если вы хотите сэкономить высоту комнат, то лучше подойдёт тонкий плёночный пол.

Что касается утеплителей, помните, что пенопласт для напольной системы является не лучшим решением. При нахождении рядом с тёплым полом, у которого рабочий градус может достигать +70 °C, он стареет и выделяет вредный газ. Потому рекомендуется заложить между балками перекрытия эковату либо перлит.

Если вы выбрали минеральную вату, то её стоит хорошенько изолировать (обернуть пароизоляцией). Иначе тёплый воздух через различные зазоры может вынести её частицы из подпольного пространства в помещение. Для монтажа плитки лучше применять химически нейтральный листовой материал. Допустим, цементно-стружечную, стекломагнезитовую плиту либо лист гипсоволокна. OSB же и фанера не могут похвастаться экологичностью.

Настил из дерева над тёплым полом не должен быть толще 21 мм. Помните, что древесина является отличным тепловым изолятором, который делает работу греющей системы менее эффективной.

Деревянный дом, несмотря на архаичность самой идеи использования дерева в качестве строительного материала, может в нынешних условиях стать вполне удобным и комфортным жильем. Для дачи такой тип строения очень удобен, а появление новых технологий, строительство модульных деревянных домов, сделали деревянные дома удачным и практичным решением жилищного вопроса. Другой вопрос, какими средствами коммуникаций можно оборудовать деревянное жилое строение. Если это жилье долговременное и рассчитанное на длительное и постоянное проживание, то обогрев жилого объекта выходит на первое место.

Прежде всего, смущает прочность самой конструкции. Способны ли деревянные конструкции, включая перекрытие, справится с установкой дополнительного отопительного оборудования. Судя по успешному практическому опыту, применение водяных систем отопления в деревянных домах реально и не менее эффективно. Установка котла и радиаторов обогрева – это уже пройденный этап. Рассмотрим следующее, подходит ли теплый водяной пол для установки в деревянном доме в качестве полноценной отопительной системы.

Значение теплых полов для деревянных жилых строений

Деревянные дома, возводимые сегодня мало в чем уступают капитальным каменным строениям. Однако если каменный дом, имея бетонный фундамент и железобетонные перекрытия может быть оснащен любым оборудованием и коммуникациями, с деревянными строениями ситуация выглядит не такой радужной. Вся проблема в том, что с технологической точки зрения теплый водяной пол несет в себе значительную конструктивную нагрузку. Не каждое помещение обладает достаточным запасом прочности, благодаря которому можно с успехом монтировать сложные коммуникации.

Водяные системы отопления работают за счет циркуляции теплоносителя по системе трубопроводов, уложенных в пол. Масса всей рабочей конструкции теплых водяных полов достигает в рабочем состоянии больших значений.

Для справки: масса бетонного теплого пола для одной комнаты составляет 5-6 тонн. (кв. м. стяжки 200-300 кг).

Способно ли выдержать такой вес деревянное перекрытие дачного домика. Устоят ли с таким весом лаги основания деревянного дома, будут ли такие полы надежными и долговечными? Столько вопросов стоят перед вами, однако есть варианты, способные быстро и эффективно решить возникшую проблему. Настильные системы теплых водяных полов — методики, которые прекрасно себя показали в практической плоскости. Теплые полы благодаря своим преимуществам, делают деревянные дома из обычных времянок, полноценными жилыми объектами.

Для постройки из дерева, напольный обогрев играет очень важную роль. Система отопления «водяной теплый пол» в деревянном доме раскрывается во всей своей красе. Преимущества такого варианта отопления более чем очевидны и заключаются в следующем:

• греющие полы наиболее оптимально прогревают внутреннее пространство жилого помещения;
• в отсутствии конверсии, при таком отоплении исключается циркуляция пыли внутри помещения;
• деревянный дом, достаточно хорошо утепленный и оборудованный теплыми водяными полами, надежно защищен от такого явления, как сырые углы;
• напольный обогрев сохраняет внутри деревянного дома оптимальный режим влажности;
• при таком способе обогрева полностью исключается вероятность ожогов, в отличие от радиаторной системы отопления;
• экономические показатели. Теплые водяные полы в сравнении с радиаторным обогревом на 30% уменьшают расходы топлива, связанные с подготовкой теплоносителя;
• существенная экономия внутреннего пространства;
• надежность, безопасность и долговечность отопительных систем на базе водяных полов.

Говоря о деревянных домах, единственным недостатком подобной системы обогрева можно назвать громоздкость самой конструкции, длительность и кропотливость работ. Однако при соблюдении необходимых технологий, инструкций и правил, монтаж доме не будет связан с большими хлопотами. Результатом же самой работы станет эффективная работа отопительного оборудования и значительно улучшившиеся условия проживания.

Для справки: водный контур теплого пола, изготовленный из полиэтиленовых труб, может быть использован для работы с теплоносителем на основе антифриза. Такой вариант отопления идеально подходит для дачных и загородных домов, рассчитанных на редкие посещения в холодный период. Трубопровод, заполненный антифризом, не повержен размораживанию.

Способы укладки водяного пола в деревянном доме

Сразу стоит сказать следующее. Деревянный дом, каким бы он крепким не был, в нем априори отсутствуют каменные несущие стены и перекрытия. Единственным каменным элементов деревянной постройки может стать фундамент или цокольный этаж. Однако современные технологии малого жилищного строительства предполагают минимальное использование бетонных работ в процессе возведения жилого объекта.

На заметку: блочные дома собираются в течение 2-3 дней. Все элементы конструкции, включая внутренние перегородки и перекрытия, рассчитаны на определенную нагрузку. Допускается лишь со временем обустроить каменный фундамент, придав тем самым деревянной постройке необходимую прочность, надежность и капитальность.

Поэтому! Пол в частном доме обычно делается наборным, по настильной схеме. Для одноэтажных зданий в качестве основания пола выступают лаги, прочные и массивные деревянные элементы конструкции. В подобной ситуации водяной теплый пол в каркасном доме можно уложить под деревянный настил или прибегнуть к новым, весьма успешным и эффективным методикам. На сегодняшний день существует большой практический опыт укладки водяных полов на деревянное основание. Способы укладки греющих полов на деревянное основание бывают двух видов:

• по модульной схеме;
• на реечной основе.

Соответственно, оба варианта могут быть применены во время строительства щитовых и блочных домов. Водяные трубы укладываются в межлаговом пространстве или на черновую поверхность пола, опирающуюся на лаги. Модульная и реечная схема укладки имеют свои конструктивные и технологические отличия.

В первом случае для укладки петли водяного контура используются готовые деревянные модули. Во втором варианте отопительные трубы монтируются в пространстве между досками и рейками. Основная особенность при монтаже первого и второго варианта заключается в том, что вы создаете черновой пол, в котором устанавливаются обогревательные трубы. Поверх сборной конструкции укладываются металлические теплообменные пластины, на которые кладется уже финишное напольное покрытие.

На заметку: при использовании керамической плитки или линолеума, черновая поверхность вместе с трубами и металлическими пластинами дополнительно покрывается изоляционным слоем из плит ЦСП. Такая мера вызвана необходимостью обеспечить всей поверхности пола равномерное распределение нагрузки, создать условия для равномерного теплообмена между водяными контурами и финишным покрытием.

Прежде чем начать работу по монтажу греющих полов, вам потребуется выполнить ряд обязательных действий, включая разработку проекта отопительной системы и обследование конструктивных элементов здания. Такая предосторожность связана с технологическими особенностями деревянных строений. К примеру:

• деревянное здание уже в течение первого года дает усадку. Ориентировочно до 5%. Это замечание необходимо учитывать при оборудовании теплых полов при строительстве деревянного дома;
• древесина ведет себя по-разному в разных климатических условиях. Чрезмерная сухость или наоборот, повышенная влажность становятся причинами растрескивания деревянных конструкций, образованию гнили и плесени. Поэтому такие дома должны быть построены с учетом всех тонкостей и нюансов, обеспечивающих защиту деревянных конструкций от негативного атмосферного воздействия.

Что касается проектирования схемы обогрева, то здесь следует учитывать отапливаемую площадь, степень теплоизоляции жилых помещений и соответственно, климатические условия региона. Пренебрегая этими аспектами можно в результате кропотливой и трудоемкой работы получить малоэффективную систему отопления, теплый пол, от которого мало будет пользы.

На заметку: теплоэффективность жилого здания является одним из определяющих элементов системы обогрева. При грамотных действиях можно добиться повышения эффективности работы отопительного оборудования на 15-20%. Утепление стеновых панелей, оконных и дверных проемов обязательное условие для качественного обогрева дома.

К подготовительным работам, предшествующим монтажу греющих полов, относится и оценка основания. Не каждое здание обладает теми необходимыми технологическими параметрами, благодаря которым можно немедленно приступать к обустройству отопительной системы. Доски деревянного основания, лаги должны лежать правильно, иметь «здоровую» структуру. Гнилые участки или испорченные целые фрагменты, необходимо заменить новыми изделиями. Между лагами допускается оптимальное расстояние 60 см. Существующие между досками крупные щели, свыше 2 мм, устраняются посредством укладки теплоизоляционного материала.

Для справки: если визуально можно определить, что деревянный настил или элементы конструкции исчерпали себя, лучше их демонтировать и создать новую конструкцию – основание.

При обследовании основания обратите внимание на следующие факторы:

• не «гуляет» ли под полом ветер;
• лежат ли лаги равномерно или на большом расстоянии друг от друга;
• старые доски перед монтажом лучше всего обработать строгальным станком, сняв слой старой и поврежденной коррозией древесины;
• вся поверхность настила должна быть выровнена по уровню. Допускается наличие неровностей, минимум до 2 мм.

Инструкции по монтажу теплых водяных полов в деревянных строениях

После подготовки основания, основная задача сводится к созданию необходимого утепления пола в деревянном доме. Правильно сделанное утепление сохранить тепло и направить его вверх, нагревая тем самым напольное покрытие. В противном случае вы будете греть цокольный этаж или обогревать землю на своем садовом участке.

Черновое покрытие или фальшпол делается для того, чтобы уложить на него слой теплоизоляции. Прибив к лагам снизу листы фанеры или ДСП, которые покрываются паро и теплоизоляционной пленкой. Далее, все внутреннее пространство между лагами заполняется пенопластом или минеральной ватой. Обычно толщина слоя утеплителя не превышает 100 мм. На рисунке четко показаны варианты монтажа водяного пола на деревянную конструкцию.

Лучше всего в качестве утеплителя подойдет минеральная вата, плотность которой составляет 35-40 кг/м 3 . Можно использовать пенопласт или пенополистирол.

Используя модульную схему набора, вы потратите значительно больше времени, однако ваш пол будет на порядок жестче и прочнее. Выбирать вам, какую схему использовать, модульную или реечную. И в первом и во втором случае все решает уровень комфорта, на который вы рассчитываете, оборудуя систему отопления в том или в ином помещении.

Модульный тип укладки позволяет правильно уложить водный контур, соблюдая необходимый шаг трубы и схему раскладки. К тому же, металлические пластины будут надежно закреплены, перед укладкой финишного покрытия нет необходимости класть дополнительный выравнивающий слой. Модули очень удобны при оборудовании в помещении водяных полов, уложенных змейкой. Подобная схема укладки отопительного трубопровода подходит и для реечного типа.

Важно! Следует знать, что металлические пластины укладываются поперечно пазам, в которых уложена водяная труба.

Заключение

Как и во всех случаях, укладка теплых полов в данном случае не обходится без слоя гидро и теплоизоляции. Теплый пол можно делать, используя металлопластиковые, медные и полиэтиленовые трубы. Здесь важно знать, что куда будет идти. Для первого этажа, можно обойтись медными трубами, однако их стоимость довольно высока и при высокой температуре теплоносителя высока вероятность повреждения целостности изоляционного слоя.

Металлопластиковые трубы наиболее распространенное явление, однако, при использовании модульного типа такой расходный материал малопригоден. Причина в том, что металлопластиковые трубы имеют большой радиус поворота. Для трубы диаметром 16 мм, радиус изгиба составляет 80 мм. Лучше всего подойдут полиэтиленовые трубы, которые можно свободно гнуть и класть в соответствии с заданным рисунком. В процессе монтажа соблюдайте шаг укладки трубы, он не должен быть более 20-30 см. Эти параметры соответствуют расстоянию между пазами в модулях или между петлями водяного контура при реечной схеме.

Комфорт от использования систем тепловых полов переоценить очень сложно, но у многих сложилось стойкое мнение, что водяной теплый пол в деревянном доме это ненужный элемент. Это не совсем верное мнение, несмотря на то, что дерево является отличным теплоизолятором и перекрытия, выполненные на деревянной основе, не выдержат значительных нагрузок, существует технология, которая позволяет осуществить монтаж теплого водяного пола на деревянную основу. В данном материала мы подробно рассмотрим этот метод реализации.

Трудности, с которыми можно столкнуться

Водяные теплые полы в деревянном доме призваны передавать тепловую энергию от теплоносителя к напольному основанию, а далее происходит нагрев воздуха в комнате. Традиционно выполненная стяжка с легкостью справляется с поставленной задачей, но классическую стяжку нельзя осуществлять поверх деревянных перекрытий.

Деревянные перекрытия отличным образом справляются с изоляцией тепла и не пропускают тепло в подпол, но из-за легкости своей конструкции они не способны выдержать давление стяжки, так как один квадратный метр стяжки осуществляет давление равное тремстам килограммам.

Еще одним отрицательным моментом является требование осуществления подложки, что так же негативно сказывается на теплообмене.

Но все эти, казалось бы, непреодолимые препятствия для реализации системы водяные теплые полы в деревянном доме устранены с внедрением новой технологии.

Данная технология обладает следующими особенностями:

• Значительно уменьшен вес монтируемой конструкции;
• Реализована теплопередача от теплоносителя к напольному покрытию и далее;
• Монтаж подложки осуществляется только под линолеум, ковролин или кафель;
• Максимально сжат срок обустройства покрытия;
• Полностью нивелировано время, которое требовалось для полного созревания стяжки, которое ровняется приблизительно 28 суткам;

Уложенные водяные теплые полы на деревянный пол и покрытые финальным слоем можно эксплуатировать незамедлительно. Так же данная схема позволяет осуществлять текущий ремонт любого узла конструкции, а это очень весомое преимущество по сравнению с классической схемой монтажа.

Метод укладки

Монтаж этой системы осуществляется методом настила. Трубы с теплоносителем кладутся в специализированные желоба, которые выполнены на черновом полу из досок.

Для надежной аккумуляции и правильного распределения тепла по всей поверхности пола монтируются металлические пластины с уже выполненными углублениями под трубы, в которые они и кладутся.

Данный вид пластин помимо главной своей функции, так же обеспечивает дополнительную жесткость всей конструкции, а это значит, что в принципе можно обойтись без подложки.

Если в качестве финального покрытия используется кафельная плитка или линолеум, то подложку все-таки желательно выполнить. В качестве подложки можно применять листы ГВЛ с минимально возможными показателями теплоизоляционного параметра.

Укладка труб для схемы теплого пола

Осуществить данный вид работы можно двумя способами.

Первый, он же наиболее простой, но, к сожалению, довольно дорогой. Приобретаются уже полностью подготовленные модули из ДСП, в которых уже выполнены нужные углубления. Так же в данный комплект помимо модулей из ДСП входят специальные пластины из металла, трубы и крепеж. Единственное что остается вам сделать, это осуществить сборку по инструкции.

Но с целью экономии денежных средств многие мастера осуществляют подготовку панелей самостоятельно. А так же вместо листов ДСП выполняется набивка реек. Планки необходимого размера вырезаются из досок либо листов фанеры. Промежутки между нарезанными планками обязаны строго соответствовать толщине рейки, так как в смонтированных пазах трубы должны не просто фиксироваться, но и оставаться целыми при вероятном смещении древесины.

Размеры направляющих планок целиком и полностью зависят от необходимого расстояния между трубами в осуществляемой схеме. Таким образом, если избран метод укладки змейка с шагом в тридцать сантиметров, двадцати двух миллиметровая доска должна иметь ширину 278 мм при внешнем диаметре трубы равным 17 мм.

Так как в монтаже готовых панелей нет совершенно никаких трудностей, далее рассмотрим метод с использованием реек.

Осуществляем укладку теплого пола на реечную основу

Перед тем как приступить к работе по монтажу, необходимо осуществить подготовку основания.

Для этого нужно внимательнейшим образом выполнить осмотр пола, так же нужно вскрыть в нескольких местах половицы и изучить состояние лаг, если это необходимо, то заменить испорченные узлы конструкции.

Следующим шагом осуществляется монтаж изоляционного материала. Для этих целей обычно используется пленка полиэтиленовая, которая укладывается внахлест и соединяется между собой обычным скотчем.

По заранее составленной схеме размечается места подсоединения труб, а так же места для монтажа органов управления всей системой.

Затем выполняется монтаж теплового пола по лагам. Монтируются направляющие и непосредственно между ними оставляются каналы для трубопровода.

В образовавшиеся каналы укладывается непосредственно труба отопления. Далее производится подключение трубы к распределительному коллектору.

Далее производится обязательный этап опрессовки, для этого подключенную систему заполняют водой под давлением, превышающим рабочее в полтора раза и в таком состоянии выдерживают 24 часа. Если по истечению этого времени не обнаружено подтеков, то можно приступать к дальнейшему ремонту.

Следующим этапом укладывается финальное покрытие, которое вы избрали для данного помещения.

Нюансы, которые нужно учесть

В любой работе есть свои тонкости и ограничения, далее приведен список моментов, которые вам необходимо нужно учесть:

• Максимальная длина рабочего контура равна 70 метрам, если труба такой длины не позволяет покрыть всю площадь комнаты, то необходима организация второго отопительного контура;
• Надежная гидроизоляция. В деревянном доме наличие отличной изоляции от влаги залог того, что ваш пол прослужит долгое время без ремонта. Гидроизоляцию нужно осуществлять в несколько слоев.

Правильный выбор и монтаж системы теплого пола в деревянном доме всегда были сложной задачей для владельцев. Потому в статье речь пойдет о том, как сделать теплый пол в деревянном доме, чтобы его эксплуатация была максимальной эффективной и безопасной.

Особенности пола с подогревом в деревянном доме

Соответственно на опорных балках будут укладываться все слои «пирога»: черновой пол, паро- и гидроизоляционный слои, финишная обработка под укладку напольного покрытия и сама облицовка. Естественно, среди всех этих слоев расположиться и система подогрева. Укладывается система теплого пол поверх чернового основания с упором на подготовку различных защитных и утепляющих слоев для элементов системы.

Чтобы качественно монтировать теплый пол в деревянном доме своими руками, можно использовать один из следующих способов:

1. Комбинация из сухой и бетонной стяжки . Это универсальная технология, подразумевающая укладку сразу двух видов стяжки, что позволяет выдерживать большие нагрузки на пол. Использоваться она может для самых разных систем отопления. Сухая насыпная часть стяжки позволяет добиться повышенной твердости и прочности, чтобы защитить нагревательные элементы системы подогрева.
2. Жидкая стяжка поверх имеющихся перекрытий . Возможно, это самый сложный способ, поскольку он требует тщательной подготовки деревянных балок. Бетонная стяжка очень ценится за счет своих теплоизоляционных свойств и повышения эффективности обогрева всей системы в целом. Выгоднее всего использовать такое основание в помещениях с повышенной влажностью, холодным и тяжелым напольным покрытием.
3. Свободный монтаж с вентиляционным зазором . Используется исключительно для оборудования подогрева в качестве вспомогательной системы по отношению к основному отоплению дома. В совокупности с вентиляционными зазорами нельзя использовать мощную систему подогрева, еще и дополнительные отверстия в качестве воздухоотводов будут понижать эффективность системы.
4. Применение отражающих пластин . Данный вариант является компромиссом, если не обойтись без заливки бетонной стяжки. Пластины используются для отражения потоков тепловой энергии, повышая эффективность обогрева.

Вне зависимости от того, какой будет выбранная конструкция, важно тщательнейшим образом подготавливать и укладывать каждый слой.

Выбор между водяным и электрическим теплым полом

Если производится устройство теплого пола в деревянном доме, то очень важно определиться с типом монтируемой системы.

Зависит это от ряда различных условий и факторов:

• особенности укладки «пирога» пола;
• разновидность перекрытия;
• изношенность перекрытия;
• особенности помещения, в котором будет осуществляться подогрев;
• предназначенность системы подогрева: основная или дополнительная.

В целом производить подогрев пола в частных домах можно системами двух основных видов:

• электрический теплый пол – в основе лежит нагревательный элемент: кабель, стержень, мат. Тепловая энергия выделяется посредством подачи электрического тока. Монтаж может осуществлять не только под сухую стяжку, но и под жидкий раствор, поскольку после высыхания стяжка будет абсолютно безопасной для функционирования электрических элементов (подробнее: " "). Под такую систему укладывают различные отражающие слои, которые повышают эффективность прогревания. Поверх нее могут располагаться самые разные напольные покрытия;
• водяной теплый пол – состоит из обычного отопительного контура, состоящего из полиэтиленовых или металлопластиковых трубопроводов, подключаемых к основному отопительному контуру дома или нагревательному котлу. Монтировать такую систему можно под бетонную стяжку, либо создавать сухой теплый пол в деревянном доме со вставкой специальных пластин между линиями контура, повышающими мощность обогрева.

Технически между данными видами систем подогрева полов нет особой разницы при их укладке в деревянном доме. Все зависит от выбора владельца и правильности выполнения работ по монтажу системы и всех слоев в «пирог» пола.

Если рассматривать визуальную составляющую, то естественно проводка лучше вписывается в интерьер помещения, чем трубопроводы. На фото и при визуальном осмотре кабель практически незаметен.

Подготовка к работам, создание теплоизоляционного слоя и обработка чернового пола

Монтировать отопительную систему можно исключительно после тщательной подготовки. Направлены все процедуры на то, чтобы сделать несущую часть перекрытия идеальной. В данном случае могут быть выполнены как работы по восстановлению, так и полная замена определенных частей перекрытия.

Главное помнить, что монтаж теплого пола в деревянном доме не допускает большого количества ошибок, поскольку каждая из них влечет за собой определенный процент потерь тепловой энергии. Как результат повышается расход электрической энергии и понижается эффективность системы.

Включает в себя данный этап следующие процедуры:

• снятие существующего напольного покрытие и демонтаж чернового основания;
• удаление тепло- и гидроизоляции;
• очистка несущих опор от грязи, плесени, грибка и т.д.

Поврежденный участок вырезается, а вместо него вставляется кусок такого же размера. Если есть перекошенные или завалившиеся балки, то их стоит укрепить при помощи подкладок и фиксаторов. Значительно усилить опоры можно при помощи металлических уголков.

Избежать образования нового грибка и заплесневения древесины можно при помощи антисептических средств или грунтовых составов с глубоким проникновением. По завершению такой обработки необходимо определиться со способом монтажа системы теплого пола и выбором материалов, которыми будет утепляться черновое основание.

Если в конструкции старого пола балки уложены с шагом не более 60 сантиметров, то монтаж можно производить прямо ним. В нижней части балок необходимо монтировать специальные бруски, которые усилят опорную конструкцию и позволят уложить в качестве основания дощатый настил.

Высота закрепления брусков определяется толщиной материала, используемого в качестве утеплителя. Без брусков подобные работы также можно произвести, но тогда закреплять доски придется на имеющихся балках. Производить такие работы придется из подпола или подвального помещения.

Древесина обрабатывается при помощи антисептика. Речь идет о каждой части созданной конструкции. Между опорами укладывается мембранный пароизоляционный слой. Поверх него прокладывается утеплитель, толщина которого должна составлять 15-20 сантиметров. В качестве теплоизоляции могут быть использованы: минеральная вата, пенополистирол, пеноплекс.

Толщина слоя и высота опор подбирается с тем расчетом, что от утеплителя до основного пола должен быть зазор в 8-10 сантиметров. Причем зазор должен вентилироваться, что могут обеспечить специальные воздухоотводы в виде небольших проемов в подполе или подвале. Вентилировать черновую часть пола можно, если оставить небольшой участок без обшивки досками.

Если же опоры располагаются на расстоянии более 60 сантиметров, то бруски стоит монтировать немного выше. Использоваться в качестве чернового основания будет настил из листов ЦСП, ДСП, фанеры и т.д. Читайте также: " ". Слои паро- и теплоизоляции укладываются аналогично, но пароизоляционная мембрана укладывается не только снизу утеплителя, но и сверху.

Выполнения работ на примере водяной системы подогрева

Произвести монтаж водяных теплых полов в деревянном доме можно самыми разными способами, с использованием разнообразных материалов и т.д. Чтобы уменьшить нагрузку на систему теплого пола рекомендуется использовать полистирол или готовые модули. Именно этот способ и будет рассмотрен далее.

Для правильного монтажа потребуются следующие материалы:

• полиэтиленовая пленка толщиной 0,2-0,5 миллиметра;
• плиты полистирола с пазами (толщина 0,3-0,5 сантиметра);
• алюминиевые распределительные пластины до 0,5 миллиметра толщиной;
• листы гипсоволокна со скошенными гранями в 1 сантиметр толщиной;
• саморезы длиной в 1,6 сантиметра и диаметром в 3,5 миллиметра;
• демпферная лента толщиной в 5 сантиметров;
• клей ПВА.

Если все материалы закупаются по отдельности, то очень важно приобретать полистирольные плиты с пазами для вставки алюминиевых пластин, а на самих пластинах должны быть насечки для упрощения стыковки полотна.

Все оборудование для системы теплого пола следует покупать от одного производителя, в одном месте и только по рекомендации специалиста. Стоит понимать, что отопительная система – это индивидуальная конструкция, зависящая от особенностей помещения.

Отопительный контур может быть собран из полиэтиленовых и металлопластиковых труб. До начала укладки следует четко сформулировать конфигурацию отопительной системы.

Укладка может быть произведена змейкой и по спирали. У обоих способов имеются, как преимущества, так и недостатки, но спиральная укладка практичнее в плане равномерности обогрева. В ней чередуются «холодный» и «теплый» контур. Интервал между линиями контура не превышает 30 сантиметров.

Монтаж производится следующим образом:

1. После создания чернового настила весь контур помещения на стыке перекрытия пола и стен проклеивается при помощи демпферной ленты. Фиксируют ее на клей ПВА. Затем поверхность пола тщательно очищается от пыли, грязи и мусора. На нее раскладывается полиэтилен с 10-15-сантиметровым заступом на стены.
2. Затем укладываются полиэтиленовые маты по методы «стык в стык». Если производится укладка отопительного контура змейкой, то можно использовать простейший мат с пазами для прямой укладки и загибом у самой стены. Если же выбран тип спирали, то можно приобретать профильные маты или маты с «бобышками». Желательно заранее начертить схему укладки, чтобы выполнить данный этап значительно быстрее.
3. Алюминиевые пластины укладываются по той же схеме с учетом шага между линиями трубопровода. Подгоняются они по специальным насечкам.
4. Трубы укладываются в пазы пластин с шагом не более 30 сантиметров, чтобы помещение прогревалось равномерно. У стен можно уменьшить шаг в два раза, поскольку данная часть помещения является самой плохой в плане потерь тепловой энергии.
5. Затем подготавливается место в помещении, где будет располагаться распределительный коллектор. Желательно подключать всю систему при помощи профессионала. Как только подключение завершено выполняется тестирование системы при давлении, увеличенном вдвое по сравнению со стандартным. Если утечек и порывов нет, а обогрев на каждом участке контура достигает нужной температуры, то монтаж выполнен правильно.
6. Завершением укладки теплого пола является настил полипропиленовой подложки и листов гипсоволокна в два слоя. Желательно, чтобы на листах была 2-сантиметровая фаска. Листы фиксируются между собой клеем ПВА, наносимым на фаску, а также закрепляются на основании при помощи саморезов.
7. Затем выполняется укладка основной подложки и на нее настилается напольное покрытие.

На самом деле укладка каждого слоя не вызывает трудностей. Помощь профессионала обязательно только при подключении к коллекторному шкафу всей системы подогрева, поскольку ошибок сантехника не допускает.

Работа с электрическим теплым полом

Если при укладке используются элементы, проводящие электрический ток, то важно, чтобы мощность системы была не более 130 ватт на квадратный метр. Если же кабель прокладывается по деревянным конструкциям, то на этих участках его мощность не должна быть боле 17 ватт на метр.

Кабель и маты не укладываются под предметами мебели, бытовой техникой и в местах с повышенной проходимостью. Максимальная температура нагревательных элементов не должна превышать 45 градусов по Цельсию. Укладка производится на заранее подготовленное основание без значительных дефектов и неровностей.

Выполняются работы в такой последовательности:

1. Черновое основание очищается от пыли, грязи и мусора. Различные щели, дыры и полости заделываются составами для древесины. Ни в коем случае нельзя применять монтажную пену, поскольку она является пожароопасным материалом не совместимым с системами подогрева.
2. Поверх основания укладываются деревянные бруски 5х5 сантиметров, интервал между которыми должен быть в пределах 0,4-0,5 метра. Можно использовать бруски с меньшими пропорциями, но помнить о том, что зазор между нагревательным элементом и покрытием пола должен составлять от 3 сантиметров. Фиксируются бруски саморезами.
3. Между брусками укладывается утеплитель с отражающей поверхностью, направленной в сторону помещения. Это позволит направлять выделяемые потоки тепловой энергии в комнату и не даст образоваться значительным теплопотерям. Желательно делать заступ на бруски. Предпочтение отдает различным материалам с фольгированным слоем.
4. Сверху на слой утеплителя укладывается армирующая сетка с площадью ячейки в 1 квадратный сантиметр. В тех местах, где кабель будет проходить через деревянные бруски, необходимо выпиливать пазы, изолируемые фольгой или металлическими пластинами. Глубина паза должна быть такой, чтобы кабель располагался на уровне утеплителя.
5. Укладывается кабель с шагом в 10-15 сантиметров. Расстояние от него до брусков должно составлять около 10 сантиметров. На армирующей сетке его фиксация производится при помощи пластиковых креплений (хомутов).
6. По завершению укладки оголенные концы кабеля выводятся на поверхность и подключаются к блоку термостата, который должен быть предварительно установлен в гофрированной трубке на расстоянии в 0,5-0,7 метра от стены между витками энергокабеля.
7. Подключать систему подогрева к термостату необходимо с абсолютным соблюдением всех инструкций. При укладке важно учесть общую мощность кабеля с упором на площадь его сечения. По завершению подключения производится тестирование системы. Особое внимание стоит уделить тем участкам, где кабель располагается поверх древесины, чтобы устранить риск возгорания.
8. Завершающим этапом работ является создание чистового пола и укладка основного покрытия.

Чистовой пол можно сделать из доски с замковыми соединениями, которая обеспечит отличную вентиляцию пространства под настилом.

Напольное покрытие выбирается исключительно владельцем, т.к. у него могут быть свои предпочтения по дизайну и материалу. В сочетании с электрическими теплыми полами может быть использовано любое покрытие, потому создать гармоничное сочетание с интерьером помещения достаточно просто. На фото и при визуальном осмотре такое покрытие будет смотреться оригинально, но понять, что под ним скрывается система подогрева, можно будет, лишь посетив помещение лично.

Итог

В статье представлена подробная информация о монтаже систем теплого пола в деревянном доме. Если соблюдать все инструкции и не делать ошибок, то эффективность, надежность и безопасность подогрева полов будут на высочайшем уровне.

Если у владельца существуют сомнения по поводу своей компетентности при проведении сантехнических или электромонтажных работ, то лучше не рисковать и обратиться за помощью к профессионалам. Специалисты из строительных компаний возьмут на себя ответственность за все этапы работ – от покупки необходимых материалов до монтажа теплого пола, его тестирования и введения в эксплуатацию.
