Схема установки радиатора отопления в квартире. Установка радиаторов отопления. Установка чугунного радиатора своими руками — видео процесса от А до Я

26.05.2020

При строительстве и ремонте жилых сооружений часто возникает потребность в установке или замене батарей отопления. Дело это несложное, которое необязательно доверять специалистам, но можно выполнить и собственными силами.

Разновидности отопительных радиаторов для квартиры или частного дома

Первое, с чем следует определиться перед тем, как установить радиатор отопления в квартире – это выбор разновидности данного устройства.

На современном рынке широко представлены следующие виды отопительных батарей и радиаторов:

чугунные;
алюминиевые;
биметаллические;
стальные;
медные;
пластиковые.

Каждая из этих разновидностей имеет свои преимущества и недостатки, которые нужно знать для того, чтобы сделать правильный выбор. Например, чугунные батареи, широко использовавшиеся еще в советские времена, отличаются длительным сроком службы и нетребовательностью к качеству теплоносителя – вода в них может быть даже ржавой либо с большим количеством примесей. В то же время, вследствие низкой теплопроводности чугуна, топливные затраты на разогрев таких устройств довольно высоки. Еще один минус – неэстетичный внешний вид чугунных батарей, поэтому в настоящее время они используются не так часто.

Алюминиевые, стальные, биметаллические и медные радиаторы имеют отличную теплопроводность и эффектный внешний вид. В то же время, недостатки у них тоже есть. Например, минусом алюминиевых батарей является их высокая чувствительность к чистоте воды и неустойчивость к высокому давлению теплоносителя. Несколько более выносливы в этом плане биметаллические устройства. Медные радиаторы – самые долговечные и наиболее эффективные в плане обогрева, но в то же время и самые дорогие.

Что же касается пластиковых радиаторов – это наиболее экономичный вариант, они имеют легкий вес и просты в установке, но их нельзя подвергать нагреву выше 80 °C.

Изучив особенности различных типов батарей перед тем, как установить радиатор отопления своими руками, можно сделать выбор в пользу той или иной разновидности. Немало здесь может зависеть также от внутреннего интерьера помещения, бюджетных возможностей хозяев жилища и прочих факторов.

Необходимые элементы для монтажа своими руками

Далее, перед установкой радиаторов отопления в частном доме или квартире, следует подготовить все необходимые для монтажа детали, инструменты и материалы. Узнайте, когда у вас будет окончание отопительного сезона , потом можете приступать к работам.

Помимо непосредственно самой батареи для обогрева, при монтаже радиаторов отопления своими руками предусматривается установка следующих важных элементов:

Кран Маевского . Это небольшое приспособление, монтируемое на свободный верхний выход (коллектор) батареи. Его функция состоит в автоматическом выведении воздуха, который может образовываться в системе. Наличие такого устройства является обязательным при монтаже алюминиевых или биметаллических радиаторов, если же речь идет об установке батарей отопления из чугуна, то здесь кран Маевского на батарею не ставится – вместо него устройство для автоматического выведения воздуха монтируется в более высокой точке системы.
Автоматический воздухоотводчик – может выполнять ту же функцию, что и кран Маевского. Для установки на радиаторы используется редко. Изготавливается в никелированном или латунном корпусе. Нередко применяется для выведения воздуха наружу на других участках отопительной системы, как в вышеописанном случае с установкой чугунных батарей.
Заглушка . Радиаторные батареи с боковым подключением имеют четыре выхода, три из которых занимают входной и выходной трубопроводы и устройство для автоматического спуска воздуха. На четвертый выход как раз и ставится заглушка, которая обычно окрашивается белой эмалью и хорошо соответствует внешнему виду отопительного прибора.
Шаровые или запорные краны . Их ставится два: на входе и на выходе радиатора. Основная функция таких кранов состоит в том, что если в радиаторе возникнут неполадки, его можно отсечь от остальной системы отопления, которая может продолжать функционировать дальше. Шаровые краны дешевле по цене, но менее функциональны. Предпочтительно при установке батареи отопления своими руками воспользоваться запорными кранами, поскольку они дополнительно дают возможность регулировать поток теплоносителя, а значит, и степень обогрева в помещении.
Крюки, кронштейны и пластиковые дюбели . Это крепежные приспособления, служащие для подвешивания отопительных радиаторов и их крепления к стенам. Подробно о том, как правильно повесить радиатор отопления и какие моменты нужно учитывать при этом, сказано ниже.
Льняная подмотка либо фум лента, а также сантехническая паста . Эти материалы нужны для обеспечения герметичности соединяемых участков.

Инструменты

Набор инструментов для монтажа батарей отопления своими руками невелик и включает следующее:

дрель и сверла для нее;
уровень;
инструменты для сочленения между собой труб и фитингов (их перечень зависит от разновидности трубных изделий).

Выбор места для установки отопительных радиаторов

Говоря о том, как правильно установить радиатор отопления в квартире, следует отметить, что оптимальным местом для установки традиционно считается пространство под окнами. Такое расположение создает теплый заслон на пути холодных воздушных масс, проникающих в помещение со стороны окна.

Желательно, чтобы ширина теплового радиатора составляла как минимум три четверти от ширины оконного проема – это предотвратит потение стекол при обогреве жилища.

Оптимальное расстояние между отопительным прибором и полом составляет 8-12 сантиметров, между радиатором и подоконником – 10-12 сантиметров. Промежуток между задней поверхностью батареи и стеной должен быть в 3-5 сантиметров.

Подвешивание радиатора и его фиксация к стене

Далее следует разобраться в том, как повесить радиатор отопления и как закрепить его к стенам. Сам по себе указанный процесс несложен, но еще до того, как повесить батарею, стоит позаботиться о том, чтобы стеновая поверхность позади нее была ровной.

Далее на стене, на 10-12 сантиметров ниже подоконника, прочерчивается горизонтальная линия, служащая ориентиром расположения для верхнего края радиатора. После этого, в соответствии с намеченным положением отопительного устройства, производится установка крепежных приспособлений.

Расположение радиатора должно быть строго горизонтальным для отопительных систем с принудительной (насосной) циркуляцией теплоносителя. Если же система работает посредством естественной циркуляции, тогда для батареи предусматривается минимальный уклон – примерно в 1-1,5°. Причина проста – по окончании отопительного сезона эксплуатация радиатора прекращается и производится слив воды. При этом очень важно, чтобы сливание было полным, а батарея впоследствии оставалась сухой.

Если же уклон будет превышать рекомендованное значение в 1-1,5°, тогда возникающие в процессе эксплуатации застои будут мешать нормальной работе устройства. Все эти нюансы следует предусмотреть и учесть до того, как повесить батарею отопления и обустраивать систему обогрева в жилище.

Для установки крюков в стене просверливаются отверстия, в которые монтируются пластиковые дюбели. Далее крюки вкручиваются в них настолько, чтобы обеспечить расстояние в 3-5 сантиметров между радиатором и стеной. В типичном случае отопительное устройство подвешивается так, чтобы крюки находились между секциями.

В случае использования для фиксации батареи кронштейнов процесс их установки немного отличается от вышеописанного. До того, как вешать радиатор отопления, следует приложить его к стене и отметить места для крепежей. Далее в этих местах высверливаются отверстия. В них монтируются пластиковые дюбели для винтов, посредством которых и прикручиваются крепежные кронштейны.

Еще один важный момент касательно того, как вешать батареи отопления на стену. Хотя наряду с верхними устанавливаются и нижние крепежи, однако их роль скорее вспомогательная – они служат в основном для более надежной фиксации радиатора в заданном положении, в том числе в процессе монтажа. Уровень их установки должен быть на 1-1,5 сантиметра ниже нижнего коллектора. Большая же часть весовой нагрузки радиатора падает на верхние крепежи.

Конечно, толщина и прочность крепежных приспособлений должны быть тем больше, чем тяжелее отопительное устройство. Например, если стоит вопрос о том, как повесить алюминиевый радиатор – можно обойтись крюками не очень большой толщины. Если же к стене подвешивается тяжелая чугунная батарея – кронштейны и крюки должны быть значительно толще и прочнее.

Крепление радиатора к полу - как правильно установить

Стеновые сооружения квартир не всегда способны надежно выдерживать нагрузку от батареи на протяжении длительного времени. Если отопительное устройство обладает большой массой, либо стены имеют облегченную конструкцию, тогда необходима дополнительная напольная фиксация. Она осуществляется посредством ножек, которые иногда входят в комплект устройства, либо специальных кронштейнов, которые крепятся к полу с помощью гвоздей или дюбелей.

Подключение к трубопроводам

Заключительным этапом при установке батарей отопления в квартире своими руками является подключение к системе трубопроводов. Оно может осуществляться боковым либо нижним способом, в зависимости от того, как предусмотрено производителем отопительного устройства.

В свою очередь, боковое подключение радиатора к трубам может осуществляться в нескольких вариантах:

Односторонний способ . Может быть однотрубным (чаще всего) или двухтрубным. Помимо самих труб, для их подсоединения к радиатору потребуются два шаровых или запорных крана, два тройника и два сгона. При однотрубном способе подключения обязательной является установка байпаса, позволяющего отключать батарею без остановки системы в целом. Резьбовые соединения должны быть уплотнены лентой фум либо льняной подмоткой, поверх которой наносится сантехническая паста. При наличии технических возможностей байпас можно соединить с трубами посредством сварки.
Диагональное подключение . Такой вариант оптимален, поскольку обеспечивает максимальную теплоотдачу. С одной стороны радиатора, в верхней его части, осуществляется подача теплоносителя, а в нижней части с противоположной стороны – его обратный выход. Возможен и такой вариант, когда теплоноситель подается снизу, а выходит сверху. Диагональное подключение тоже может быть однотрубным или двухтрубным, и опять же при однотрубном способе необходима установка байпаса.
Седельное подключение . Этот способ наиболее удобный в осуществлении, и внешне самый малозаметный в жилом помещении. Как подача, так и обратный выход теплоносителя осуществляются в нижней части радиатора, но с разных сторон. Как и в предыдущих случаях, система может быть однотрубной или двухтрубной. При однотрубном седельном подключении предпочтительной является установка байпаса, однако возможен монтаж и без него. При отсутствии байпаса, если возникает необходимость в снятии радиатора, между подающим и обратным кранами ставится временная трубная перемычка. Читайте также: " ".

Конечно, схема подключения и все прочие нюансы касательно того, как поставить радиатор отопления в квартире, должны быть тщательно продуманы заранее, до начала монтажных работ. Если все было проделано правильно, тогда результат такой работы – комфортный температурный микроклимат в жилище, позволяющий без особых проблем пережить суровый и холодный зимний сезон.

Самостоятельный монтаж приборов отопления – задача, к решению которой нужно тщательно подготовиться. Малейшие нарушения простейшего на взгляд дилетанта процесса зачастую ведут к негативным аварийным последствиям. Потому замену батарей в городских квартирах желательно доверить сантехникам, на мощные плечи которых ляжет весь груз ответственности, а в частном доме установка батарей отопления своими руками с успехом может быть выполнена владельцем. Однако для того чтобы не пришлось ремонтировать полы и переклеивать обои после горячего «потопа», следует ознакомиться с информацией об основных правилах и нюансах монтажа.

Подготовительный этап работ

Первым делом следует выяснить, какой тип разводки применялся при организации системы отопления. Собственникам, устроившим ее самостоятельно должно быть известно, или отопительная сеть обеспечивает теплом их загородные владения.

Прежде чем заняться установкой радиатора следует выяснить однотрубный или двухтрубный отопительный контур в доме, от схемы разводки зависит выбор деталей и их количество

Необходимые для монтажа детали

В зависимости от конструктивных особенностей подбираются детали. Для батареи, встраиваемой в однотрубное отопление, необходим будет . Данный элемент позволит в случае каких-либо неполадок отключить только оснащенный байпасом прибор без перекрытия всей системы отопления, крайне нежелательного в морозную погоду.

Схема подключения и тип радиатора определяют также количество соединительных и функциональных элементов, необходимых для грамотной установки. Согласно схеме и размерам подбираются переходники, муфты, ниппели, уголки.

Неопытному исполнителю не стоит увлекаться деталями для монтажа радиатора, излишне сложными в установке: 1) уголки, 2) радиаторный запорный кран, 3) «американка», 4) кран с американкой

Будущему монтажнику также нужны будут запорные вентили. Выбирать рекомендуют именно радиаторный тип запорной арматуры, не увлекаясь слишком сложными шаровыми кранами с «американкой», требующими от исполнителя профессиональных навыков. Обеспечить герметичность без опыта проблематично. Для присоединения батареи к трубопроводу нужны будут сгоны с соответствующей размерам радиатора и труб резьбой. На сгоны будет еще наворачиваться втулка, которая после скручивается и вставляется в батарею.

С помощью сгонов проще и легче подключить радиатор к отопительному контуру - не нужно сваривать стыки подводки и трубопровода

Важно заметить, что приобретая для установки, надо перво-наперво проверить, соответствуют ли имеющиеся в комплекте кронштейны типу материала, из которого возведены стены.

Для того чтобы из батареи можно было выпускать воздух ее нужно оснастить краном Маевского. Обычно он имеется в заводской комплектации, но при отсутствии нужно будет купить обязательно.

Важная деталь, необходимая для правильной установки радиатора отопления - кран Маевского, необходим для выпуска воздуха из прибора

Как рассчитать местоположение?

Желающим осуществить монтаж радиатора самостоятельно следует знать, что подводящие к приборам отрезки труб необходимо расположить с незначительным уклоном, направленным в сторону движения . В случае строго-горизонтальной прокладки, как и в случае незначительного перекоса в установке радиатора, в стальных или чугунных батареях будет «собираться» воздух. Его придется постоянно выдувать вручную, чтобы избежать снижения теплоотдачи.

Желательно, чтобы центральная ось радиатора совпадала с осью, проходящей через центр оконного проема. Допустимы отклонения в 2 см, абсолютно не определяющиеся визуально. Эта рекомендация не относится к разряду неукоснительных требований.

В перечне строгих правил:

Элементы подводки к устройствам отопления должны быть расположены так, чтобы уклон составил 0,005, его рекомендуется увеличить до 0,01. То есть, один метр трубопровода должен быть наклонен в сторону циркуляции как минимум на 0,5 см. Вычислять угол наклона следует по длине устанавливаемых трубных отрезков.
От плоскости пола до батареи 6-10 см и более.
От нижней линии подоконника до верхней линии радиатора 5-10 см.
От поверхности стены до радиатора 3-5 см.

При установке радиатора обязательным условием является соблюдение горизонталей и вертикальных направлений.

Нормы и правила монтажа прибора отопления: расстояния от пола, стен, подоконника

С целью повышения производительности радиатора на расположенной за ним стене перед монтажом можно установить специализированный щит из теплоотражающего материала. Можно просто покрыть поверхность стены составом с аналогичными свойствами.

По эстетическим и технологическим соображениям радиаторы в одной комнате располагают на одном уровне

Разметка батарей с кронштейнами

Секционный принцип подбора устройств отопления позволяет с точностью определить количество секций, необходимых для обогрева помещения с конкретными техническими условиями. Информацию о правилах расчетов нужно перед покупкой найти и изучить. А вот по правилам монтажа 1 м² площади нагревательной поверхности батареи оснащается одним кронштейном.

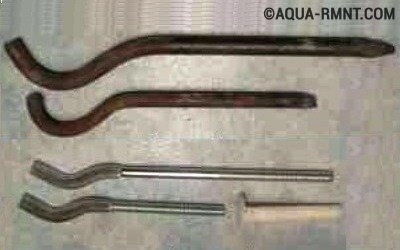

Кронштейны для монтажа радиаторов: сверху самодельные, снизу фабричные, при желании домашний мастер вполне сможет сделать своими руками по аналогии с заводскими изделиями крепления для батарей

Итак, вот, что нужно сделать:

С учетом приведенных выше правил размечаем точки установки кронштейнов.
Перед высверливанием отверстий все расстояния еще раз проверяем.
В высверленные отверстия вставляем дюбели, в которые затем вкрутим крепления.

Если разметка была сделана правильно, батарея плотно «ляжет» на все установленные опоры, прочно опираясь на каждую из них. Дальнейшая установка радиатора своими руками заключается в подключении устройства к коммуникационной системе.

Инструменты и расходные материалы

Исполнителю понадобятся динамометрические ключи с размерами, позволяющие с высокой точностью соблюсти динамометрический момент. Так как по системе теплоноситель движется под давлением, недостаточная герметичность приведет к появлению струи из места соединения. Чрезмерная перетяжка станет причиной срыва резьбы с аналогичными последствиями. Потому следует досконально следовать инструкциям, прилагаемым к каждому устройству. В них указано значение динамометрических моментов.

Запастись нужно будет герметиком, паклей, пропитанной масляной краской, или специальной уплотнительной лентой.

Непосредственно процесс монтажа

Перед началом работ необходимо полностью перекрыть отопительный контур, слить из системы воду, качественно удалить остатки которой поможет насос. Тщательно проверим с помощью уровня навешенную на опоры батарею по вертикали и по горизонтали.

Из прибора нужно выкрутить все заглушки.
Подключить оборудованный вентилем байпас, требующийся только для однотрубного контура. Для подключения к двухтрубному контуру байпас не нужен, для соединения используется только сгон с присоединенным к нему вентилем.

С помощью сгонов с резьбой подключаем батарею к системе, для герметизации стыков используя паклю или другой уплотнитель (если есть опыт в сварном деле, места состыковки сгонов и трубопровода можно сварить).

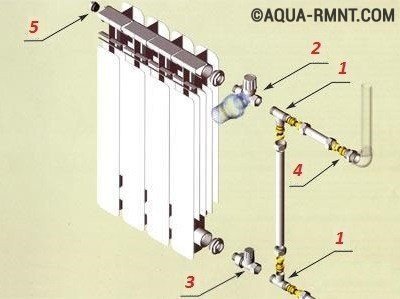

Байпас необходим для подключения к однотрубному контуру – схема подключения: 1 - тройник для металлопластиковых труб; 2 - прямой регулирующий вентиль; 3 - прямой запорный вентиль; 4 - переходник для металлопластиковых труб; 5 - вращающийся клапан для выпуска воздуха

Важно заметить, что до момента окончания монтажа с , и приборов не нужно снимать упаковочную оболочку.

Монтаж завершен, но потребуется еще . Для ее осуществления необходимо будет вызвать сантехника. Пригодится и его опыт, и аппарат, покупать который ради установки нескольких батарей не имеет смысла.

Специфика установки чугунного радиатора

Как бы интенсивно ни продвигали производители новаторских батарей свои эстетичные сверхлегкие алюминиевые и биметаллические продукты, немало осталось приверженцев чугуна. Не радующий изяществом материал невероятно долго сохраняет тепло, постепенно передавая его в обогреваемое пространство. Желающим узнать, как правильно установить радиатор отопления, выполненный из теплоемкого чугуна, следует ознакомиться со специфическими особенностями конструкции прибора и его монтажа:

Батарею из чугуна перед установкой потребуется развинтить, отрегулировать ниппели, а затем заново собрать прибор. Разборку производят на верстаке, орудуя парой радиаторных ключей, вставляющихся в ниппельные отверстия. Для увеличения приложенной силы и для фиксации в ушко ключа, предназначенного для отвинчивания нижнего ниппеля, вставляют ломик. Во избежание перекоса оба ниппеля, расположенные сверху и снизу, развинчивают одновременно. Работу удобнее делать вдвоем. Развинчивая чугунный радиатор, обратите внимание на направление резьбы. С разных сторон радиатора из чугуна резьбы с противоположным направлением. Развернули? Снимайте секцию.
По аналогии нужно свинтить все секции, а затем в строгой обратной последовательности сгруппировать в единый прибор с требующимся для обогрева конкретного помещения количеством секций. Собранную батарею нужно опрессовать, при обнаружении течи отрегулировать в проблемном месте ниппель.
Настенные батареи из чугуна можно зафиксировать на кирпичных и пенобетонных стенах. Стены из древесины не выдержат веса, поэтому собственнику деревянного дома нужны будут радиаторы со специальными напольными подставками-опорами. Однако и на стены нужно установить поддерживающие крепления.
Так как в частных домах в основном отопление однотрубное, производится монтаж байпаса. В схеме подключения обязательно должен быть кран Маевского и соответствующая запорная арматура.

Присоединение к трубопроводу выполняется с помощью сгонов с резьбой. В деревянных строениях сварочным аппаратом лучше не пользоваться.

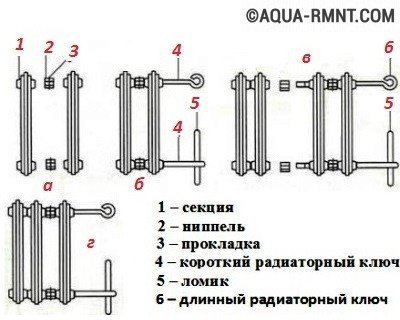

Технология развинчивания и сборки чугунных батарей: а – ниппелями захватывают резьбу секций (2-3нити); б – закручивают ниппели, состыковывают секции; в – монтируют третью секцию; г – группируют два радиатора

Разница в схемах крепления чугунной батареи к стенам из разных стройматериалов:
а) деревянная стена: 1) поддерживающая планка, 2) подставка
б) стена из кирпича: 1) подоконник, 2) ниша, 3) кронштейны

Стоит или не стоит экономить на установке батарей – личное дело собственника. По существу, в технологии монтажа нет ни одного особо сложного момента. Четко соблюдая последовательность, зная правила, изучив информацию о том, как установить радиатор отопления, можно смело браться за дело руками, уверенно держащими радиаторные, динамометрические ключи и иные инструменты. Правда, для достижения успеха маловато будет одной лишь уверенности. Обязательно поможет доскональное соблюдение правил монтажа и формирование безупречной герметичности, гарантирующей полное отсутствие протечек.

Рано или поздно любой радиатор отопления придётся менять. Такое случается, если он вышел из строя, начав протекать. Либо если на его внутренней поверхности за много лет эксплуатации скопилось такое количество известковых отложений, что он не справляется с функцией обогрева. При этом требуется качественная установка радиаторов отопления, отвечающая нормам, установленным СНиП.

В частном доме монтаж может выполнить хозяин. Даже если при запуске системы обнаружится течь, несложно отключить индивидуальное отопление для устранения недоделок. В многоэтажных домах всё сложнее. Если в местах стыка труб и радиаторов теплоноситель начнёт прокапывать спустя 2-3 недели после начала отопительного сезона, сложно отключить систему отопления всего дома. К тому же пострадают соседи из-за отсутствия отопления или из-за затопления.

Специалисты-сантехники знают, как правильно установить радиаторы отопления в квартире, поэтому лучше доверить выполнение этой работы им.

Даже если после запуска системы случится авария, они будут нести ответственность за произошедшее. Им придётся её устранить за собственные средства, а также оплатить ущерб, причинённый жильцам. Если осуществляемая мастерами установка радиаторов отопления цена на которую оказалась слишком высокой, потребителю не по карману, работу придётся делать самостоятельно. Для этого нужно ознакомиться с инструкцией, прилагаемой к новому отопительному прибору, изучить схему монтажа.

Перед тем, как выполнить монтаж радиаторы отопления своими руками, ознакомьтесь со следующими нормами СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»:

После покупки радиатора отопления монтаж выполняется в зависимости от вида системы и схемы подключения.

Виды систем отопления

От вида системы отопления в квартире или доме напрямую зависит уровень теплообеспечения. По схеме подключения труб можно выделить 3 вида систем: однотрубная, двухтрубная система и с использованием коллектора.

Однотрубная система

Однотрубная монтируется так, что теплоноситель поступает по одной трубе (последовательно) в каждый радиатор, после чего по ней же остывшим возвращается в котёл. Такая система является самой простой для монтажа. Повсеместно установлена в многоэтажных домах. Её недостаток состоит в том, что каждый следующий радиатор получает всё более остывший теплоноситель, и хуже прогревает помещение. Также отсутствует возможность локального ремонта одной батареи. При его необходимости придётся отключать весь стояк.

Двухтрубная система

предполагает поступление горячего теплоносителя к каждому радиатору по отдельности (параллельное соединение), по одной трубе. Таким образом, все они прогреваются до одной температуры. А остывшая жидкость поступает в отдельную обратную трубу и перемещается в котёл для повторного нагрева. В этом случае правила установки радиаторов отопления упрощаются. Ведь для замены возможно отсоединение от системы только одного старого радиатора.

Коллекторная система

Коллекторная система очень сложная. Она предназначена для коттеджей. Предполагает большой расход труб, так как к каждой батарее подводятся отдельные трубы. Такую систему могут монтировать только профессионалы.

Схемы подключения

Перед тем, как самостоятельно установить радиатор отопления, определитесь с методом его подключения к сети. Чаще всего используются такие схемы:

Можно поинтересоваться у специалистов тем, сколько стоит установить радиатор отопления, и, возможно, согласиться на их услуги. Опытные мастера подскажут, какую схему подключения выбрать, и какие понадобятся вспомогательные элементы для монтажа.

Монтаж

Выполняется в любое время года. Нельзя устанавливать в системе с естественной циркуляцией жидкости более двенадцати секций батарей, а с искусственной – более 24. Перед монтажом нужно приобрести паклю или уплотнительную ленту, герметик, запорную и терморегулирующую аппаратуру, а также крепёж из соответствующего материала, например, кронштейны определённой длины, сгоны разного размера. Размер резьбы сгонов должен соответствовать размерам батарей и труб.

Поскольку дополнительные детали недёшевы, а стоимость монтажа радиаторов отопления также нельзя назвать низкой, наём специалистов может быть проблематичным. К тому же эта работа включает и демонтаж радиаторов отопления цена за который хоть и не высока, но всё же влияет на общую стоимость. А поэтому демонтаж в любом случае лучше выполнить самостоятельно, чтобы не переплачивать.

Для этого сначала сливают теплоноситель из одного радиатора, который меняется, если его можно локализовать, перекрыв вентили на входе; или из всей однотрубной системы. При производстве работ в многоквартирном доме следует обратиться в жэо, чтобы его сотрудники спустили воду из стояка, на котором производится замена. После этого можно снять старый радиатор.

Чтобы установить радиатор отопления самостоятельно, предварительно нужно установить на нём запорно-регулирующую аппаратуру.

А также монтировать кран Маевского, с помощью которого впоследствии будет возможно выпускать воздух из батарей. На стене устанавливают кронштейны, предварительно тщательно разметив место для установки. Считается, что для монтажа среднего по размеру радиатора понадобится 2-3 кронштейна для удерживания его верхней части, и 2 для фиксации нижней.

Крепёж выравнивают по уровню, и устанавливают на него батарею. Если кронштейны установлены правильно, она должна плотно прилегать к опорам, не шататься. Небольшая мелочь: прибор отопления устанавливается с маленьким уклоном (0,3 см на каждый метр его длины) так, чтобы возле самой верхней точки располагался кран Маевского. Собственно монтаж радиатора отопления цена которого снижена благодаря самостоятельной установке, начинается с того, что из батареи выкручивают заглушки.

Если , устанавливают байпас с вентилем. При двухтрубной системе подсоединяют только сгон, на котором установлен вентиль. Затем сгоны соединяют с трубами. Для этого нужны динамометрические ключи. Их придётся купить, что повысит стоимость установки радиатора отопления, но и без них не обойтись. Они позволят не переусердствовать при затягивании гаек и других крепёжных деталей, так как в инструкции к каждому вспомогательному элементу указан допустимый динамометрический момент.

Слабое соединение также опасно из-за возможности протечек. Стыки герметизируют паклей, смоченной масляной краской, или специальным уплотнителем. Также их можно сварить. После монтажа соединения нуждаются в опрессовке. Её выполнит вызванный сантехник, так как покупать опрессовочный инструмент дорого. В конце работы нужно произвести пробный запуск системы, и, при необходимости, сразу устранить недоделки.

Ознакомившись с тем, как правильно устанавливать радиаторы отопления, стоит задуматься, нужно ли делать эту работу самостоятельно. Если нет навыков монтажа отопительных приборов, лучше нанять профессионалов, предварительно узнав цены на установку радиаторов отопления в населённом пункте, где они будут монтироваться.

Если устанавливаются алюминиевые или , оставьте их в упаковке до окончания монтажа, чтобы при случайном ударе не повредить поверхность. Примечательно, что монтаж радиаторов отопления чугунных также имеет свои особенности. Они тяжёлые, поэтому требуют установки большего числа кронштейнов. К тому же эти детали должны глубже заделываться в стену, особенно если она кирпичная.

Если стена сделана из гипсокартона, тяжёлая батарея не навешивается на неё, а устанавливается на специальные напольные подставки, а пара настенных кронштейнов нужна для предотвращения падения конструкции. Кроме того, если монтируемый прибор – чугунный, то его соединение с трубами выполняется сварочным аппаратом. То есть, в этом случае установка радиаторов отопления газосваркой используется практически всегда, и этим не нужно пренебрегать.

Из всего выше указанного следует, что монтаж батарей отопления может быть достаточно простым, если изначально хорошо к нему подготовиться, и изучить все прилагающиеся к устройству инструкции. После выполнения всех процедур в установленной последовательности система отопления будет долговечной и прослужит не одно десятилетие.

Монтаж отопительных батарей

Типы радиаторов

Конструкционно все радиаторы отопления похожи, однако существенное отличие состоит в материале, из которого они сделаны. Различают следующие виды батарей отопления:

биметаллические,
стальные,
чугунные,
алюминиевые.

Алюминиевые отличаются хорошей теплоотдачей и относительной легкостью, поэтому их имеет смысл устанавливать в домах с деревянными стенами. Их недостатком считается восприимчивость к перепадам давления воды в системе и ее химическому составу.

Чугунные лишены этих минусов, однако их большой вес накладывает некоторые ограничения. Кроме того, они отличаются продолжительным периодом эксплуатации (около 50-ти лет).

Остальные два типа считаются компромиссным вариантом, между чугунными и алюминиевыми радиаторами. Они имеют относительно небольшую массу и хорошие эксплуатационные характеристики.

Для частных домов, при наличии собственной скважины, возможна установка радиаторов отопления любого типа, но максимально удобными в монтаже будут биметаллические.

Выбор места и подготовка к установке

Для установки батарей отопления обычно привлекают мастеров из ЖЭУ или специализированных компаний, однако эта операция может быть выполнена и своими руками. При осуществлении монтажных работ необходимо учитывать местонахождение радиатора относительно окна и пола, от этого зависит его теплоотдача.

Монтаж радиаторов отопления должен проходить точно посередине окна, отклонение от центра не должно превышать 2 см. Его ширина должна быть пропорциональна ширине подоконника и составлять 50-75% от его размеров.

Не менее важно соблюсти расстояние между полом и нагревающим устройством. Оно не должно оказаться больше 12 см. При этом зазор между верхней точкой батареи и нижним краем подоконника не должен быть менее 5-ти см. А между стеной и радиатором - в диапазоне 2-5 см.

Если установка радиатора производится в собственном доме, то следует учитывать, что ей должны предшествовать подготовительные работы:

перекрытие воды;
слив воды из демонтируемых частей отопительной системы;
опрессовка труб (очищение от жидкости сжатым воздухом);
демонтаж заменяемого радиатора.

Схемы подключения радиаторов

Установка радиаторов своими руками требует правильно подобранной схемы подключения. Она зависит от расположения в нем входных и выходных отверстий для теплоносителя. Всего различают три схемы подключения радиаторов:

перекрестная (теплопотери 2%);
нижняя (12-13%);
однотрубная (19-20% потерь), также называется «ленинградка».

Выбор схемы подключения зависит от типа отопления: однотрубная или двухтрубная. Первый вариант наиболее распространен в многоквартирных домах. Принцип такой схемы в том, что поступающий и охлажденный теплоноситель движутся по одному контуру. При двухтрубной системе охлажденный теплоноситель перемещается для последующего нагрева по отдельной трубе.

В частных домах с двухтрубной системой отопления наиболее востребованной считается нижняя схема подключения радиатора - она отличается относительной легкостью монтажа и невысокими теплопотерями.

Особенности подключения и монтажа радиаторов

При установке радиаторов своими руками невозможно избежать определенных трудностей. Но свести их к минимуму можно, следуя инструкции и руководству, предоставленными нашими специалистами.

Алюминиевые радиаторы

Установка батарей отопления из алюминия требует собрать секции воедино, ввернув заглушку с прокладками и радиаторными пробками, после чего смонтировать кран Маевского и терморегулирующую арматуру. Устанавливается алюминиевый радиатор на специальные кронштейны, предварительно закрепленные на стене.

Чугунные радиаторы

Принципиально установка батарей из чугуна мало чем отличается от алюминиевых батарей, но необходимо учитывать вес радиатора и прочность стены. Особенно это касается многосекционных чугунных радиаторов, их вес может превышать 100 кг.

В деревянных или ветхих домах с непрочными стенами устанавливать чугунные целесообразнее не на кронштейны, а на специальные монтажные ножки, они могут продаваться отдельно или вместе с батареей. Также желательно использование дополнительных подпорок.

Для увеличения теплоотдачи батареи устанавливаются под наклоном около 5 градусов. Рекомендуется делать уклон таким образом, чтобы происходило скопление воздуха у клапана, то есть данный угол нужно ставить немного выше. Перед установкой необходимо развинтить чугунные радиаторы для того, чтобы проверить плотность подключения ниппелей между соединительными трубами секций.

Биметаллический радиатор, несмотря на достаточно высокую цену, пользуется большим спросом. Такая популярность батарей этого типа объясняется их высокой прочностью и невосприимчивостью к химическому составу теплоносителя. Но и они имеют некоторые нюансы при монтаже. Установку рекомендуется выполнять в защитной заводской пленке, которая предотвратит механические повреждения.

Крепление на стену происходит при помощи кронштейнов. Благодаря своей легкости, радиатор может быть закреплен как на капитальной бетонной стене, так и на гипсокартонной конструкции. В первом случае кронштейны монтируются к стене при помощи дюбелей и цементного раствора, а во втором - посредством двухсторонней крепежной арматуры.

При монтаже алюминиевых и биметаллических радиаторов необходимо обязательно предусмотреть установку клапана (Маевского) для сброса воздуха. Он должен быть расположен в верхней части биметаллической батареи. Может быть или механическим, или автоматическим. Каждая модель содержит его в комплектации, или его монтаж предусмотрен в конструкции.

При установке лучше использовать автоматический клапан, так как он позволяет удалять скопившийся в батарее воздух без участия человека, продлевая тем самым срок службы устройства.

Итог

Независимо от разновидности радиатора, его монтаж своими руками должен происходить в строгом соответствии прилагающейся инструкции. Составив четкий план действий, рассчитав место установки и воспользовавшись нашими советами, вы без проблем сможете произвести монтаж отопительной батареи самостоятельно. В случае если вы решите доверить работу специалисту, то благодаря полученной информации, сможете контролировать процесс и участвовать в составлении плана, что поможет избежать проблем и недоработок впоследствии.
