Самодельная чугунная печь. Металлическая печь для бани своими руками. Металлические печи для дачи – что важно учесть

Металлические отопительные приборы сегодня пользуются большой популярностью. Их устанавливают не только в нежилых сооружениях, но и в частных домах. Современные металлические печи для дома позволяют создать комфортные условия для проживания с минимальными затратами денежных средств.

Достоинства металлических печей

Железные печки имеют целый ряд преимуществ. К ним относятся:

К преимуществам данных изделий относится еще и то, что, помимо своих основных функций, они придают помещению респектабельный вид и уют.

Принцип действия

Использование металлической печи в доме или в нежилом помещении требует регулярного контроля над работой устройства. Загруженного топлива хватает на определенный промежуток времени. Поэтому необходимо постоянно догружать дрова в топку. По своей конструкции печи для дома могут отличаться, но принцип действия у всех моделей одинаков.

Принцип действия металлической печи для дома

В камеру сгорания загружаются дрова. В процессе горения в камеру сгорания через специализированный люк (поддувало) поступает воздух. Поддувало оборудуется дверцей, при помощи которой регулируется количество подаваемого воздуха. Чем больше кислорода подается в топочную камеру, тем быстрее происходит сгорание топлива. Продукты, полученные в результате горения, выводятся в атмосферу через дымовой канал.

В зависимости от модели, печи могут дополнительно оснащаться варочными поверхностями и духовыми шкафами. Пламя в камере сгорания быстро прогревает поверхности для приготовления пищи. В эстетических целях многие производители выполняют дверь топочной камеры из жароустойчивого стекла. Так, можно во время работы видеть процесс горения дров.

Применение и меры пожарной безопасности

Металлическую печь можно установить в любом помещении. Это может быть деревянное, кирпичное, бетонное или помещение из любого другого материала. Главным условием для установки устройства в доме (или другом помещении) является наличие дымохода. Он должен быть выполнен отдельно от централизованной системы вентиляции.

При использовании в доме изделия больших размеров и веса потребуется позаботиться об основании для установки. Железная печка с большим весом может повредить деревянный или даже бетонный пол. Следует изготовить фундамент. Он может быть выполнен из различных материалов. Лучшим вариантом будет изготовление фундамента из бетона. Для повышения прочности основания, перед заливкой бетона необходимо установить каркас из металлической арматуры.

Заводские модели печей отвечают требованиям пожарной безопасности. Можно без труда получить разрешение в пожарной инспекции на установку такого изделия. Существуют модели печей из металла, установка которых не подразумевает получения разрешений в пожарной инспекции.

Внимание: во избежание возникновения пожара необходимо оборудовать стену, возле которой установлена печка, экраном из жаростойкого материала!

Виды печей для дома

Металлические устройства, в зависимости от длительности горения, типа загружаемого топлива и технических характеристик делятся на несколько типов. К ним относятся камерные изделия, канальные и устройства длительного горения.

Конструкция данного типа выполнена из стали или чугуна. Внутри имеется топочная камера. Загрузка топлива в камеру осуществляется через специализированный люк. Низ топки изготовлен в виде колосников, через которые в поддувало просыпается перегоревшее топливо. Зола извлекается через дверцу, обустроенную в зольнике. Этой дверцей регулируется и подача воздуха в камеру сгорания.

Канальные устройства - это чугунные или стальные печи. Топочная камера таких устройств оснащена специальными перегородками. Они расположены горизонтально и препятствуют быстрому выходу образовавшихся газов в дымовой канал. Так, газы, смешиваясь с кислородом, догорают, и КПД металлической печи повышается.

Данный тип устройств отличается от других тем, что загрузку топлива необходимо осуществлять гораздо реже. Воздух в камеру сгорания такой печки подается не снизу, а сверху. Так, происходит постепенное горение верхней части топлива.

Известные производители

На российском рынке представлен большой выбор металлических, чугунных и печей из нержавеющей стали. Большим спросом пользуются изделия таких иностранных производителей:

• Trend.
• Magnum.
• Thorma.
• Alma Mons.
• Konig Feuer.
• Efel.
• Ferlux.
• Olimp.

Хорошо зарекомендовала себя модель Harmony от бельгийского производителя Efel. Она оборудована варочной поверхностью и имеет мощность, достаточную для отопления большого дома. Временной промежуток между загрузками топлива составляет около десяти часов.

Существует множество моделей и отечественных производителей:

• Термофор;
• Лиговъ;
• Теплодар;
• Экокамин;
• Ермак.

Модели отечественного производства бывают различных видов, размеров и форм. Одни можно перевозить самостоятельно и перемещать с одного места на другое. Другие устанавливаются стационарно и имеют высокую массу. Многие из моделей оборудованы варочными поверхностями, духовыми шкафами и прозрачными дверцами из жароустойчивого стекла.

Как выбрать печь для деревянного или загородного дома

Стены дома, изготовленного из дерева, обладают меньшей теплопроводностью, чем аналогичные из камня или бетона. Для деревянного дома отлично подойдет металлическая печь небольшой мощности. Для дома из дерева можно приобрести стальное или чугунное изделие. Расчет мощности следует производить, исходя из отапливаемой площади.

Чтобы осуществить установку на деревянный пол, необходимо выбирать изделие на специальных ножках. Установку можно осуществлять как в середине комнаты, так и у стены. Перед установкой необходимо оборудовать стену термостойким экраном. Печка подключается к дымоходу. Лучшим вариантом для деревянного дома будет использование гофрированного дымоотвода.

Для загородных домов следует выбирать изделия с мощностью, достаточной для прогрева помещения. Равномерный прогрев небольшого дома обеспечит компактная металлическая печка. Хорошим вариантом для загородного дома будет приобретение устройства длительного горения. Это исключит необходимость частой загрузки топлива. Можно приобрести печку со встроенной варочной поверхностью и духовым шкафом.

Минусы металлических устройств

Несмотря на все достоинства, металлические печи для дома имеют и некоторые недостатки. К ним относятся:

• Необходимость в частой загрузке. Топливо нужно загружать через определенный промежуток времени;
• Высокая температура нагрева. Стены, потолок, и пол в месте установки, нужно оборудовать термоустойчивыми экранами.

Из вышеперечисленного следует, что металлические печи для дома являются отличным решением при необходимости отопления жилого или нежилого помещения. Помимо своей основной функции, они могут быть использованы для приготовления пищи.

Видео: Металлическая печь для дома – плюсы и минусы, отзыв о печи Аляска-150

Дровяные печи для отопления частного дома всегда были самыми популярными, так как именно такой вид топлива на сегодняшний день являются во многих регионах страны наиболее доступным по цене. К тому же , многие домовладельцы просто не представляют загородной жизни без горящих в топке печи поленьев с их потрескиванием и лесным ароматом. Кроме того, дрова являются самым чистым с точки зрения экологии природным топливным материалом, что тоже ставится не на последнее место при выборе отопительного прибора.

Еще одной, уже зачастую вынужденной причиной популярности отопительных приборов на дровах является отсутствие газового снабжения, а на дачных участках иногда случаются перебои с подачей электричества. Другие виды топлива, например, уголь солярку, приобрести и хранить достаточно хлопотно.

В продаже на сегодняшний день представлено большое разнообразие чугунных печей, которые имеют достаточно компактные размеры и часто — оригинальное дизайнерское оформление. При желании , можно найти самую простую, доступную по цене модель, или же остановить свой выбор на более дорогостоящей , выполненной в определенном стиле.

Кроме чугунных печей, в загородных домах часто устанавливаются «по старинке» кирпичные. Несмотря на на личие других, более современных отопительных приборов и видов топлива, от традиционных печей многие владельцы частных домов вовсе не спешат отказываться.

Критерии выбора отопительного прибора

При выборе чугунной или кирпичной печи для конкретного дома, важно обратить внимание не только на внешний ее дизайн, но и на основные технические и эксплуатационные характеристики.

• Размер прибора - это первое, на что обращают внимание, так как если площадь дома невелика, не каждая печь подойдет для него именно по этому параметру.
• Перед тем как остановить свой выбор на конкретной модели, для нее нужно обязательно определить конкретное место в доме. Это необходимо для того, чтобы выбрать расположение трубы. Если приобретается чугунный вариант печи, то выходной патрубок может быть расположен на верхней или задней панели прибора Дымоотводная труба, проходя через чердачное перекрытие и конструкцию крыши, не должна наткнуться на балку или стропильную ногу.
• Третье, на чем нужно заострить внимание - это тепловая мощность отопительного прибора, то есть на какую отапливаемую площадь печь рассчитана.
• Важное значение имеет наличие дополнительных элементов в конструкции печи, таких, как варочная плита, бак для нагрева воды и духовой шкаф.
• Размер и материал изготовления топливной дверцы тоже иногда играют немаловажную роль, так как благодаря этим элементам современная печь вполне может стать камином.

Производятся печи с чугунными дверками, которые, нагреваясь так же, как и стенки отдают тепло в комнату. Другим вариантом может стать широкая стеклянная дверка, которую даже не надо открывать, чтобы насладиться видом горящего пламени. Особенно такие модели будут полезны в загородных дачных домах, где часто отключается электроснабжение. Вечером печь со стеклянной дверцей не только обогреет дом, но и в определенной степени осветит одну из комнат.

Стальные и чугунные печи

Если раньше металлические буржуйки в основном изготавливались самостоятельно из подручных материалов, то сегодня в специализированных магазинах чугунную печь можно найти на любой вкус - это могут быть самые простые приборы, агрегаты длительного горения, и даже со встроенным водяным контуром. Что каждый из вариантов собой представляет — нужно разобраться подробнее на конкретных примерах.

Печь с простым строением топки

Стальная печь «Гном»

Самым доступным вариантом для дачного домика является достаточно популярная печь-буржуйка «Гном», которая может отапливаться дровами или брикетами. Такая отопительный прибор способен обогреть дом объемом помещений до 85 ÷ 95 м³.

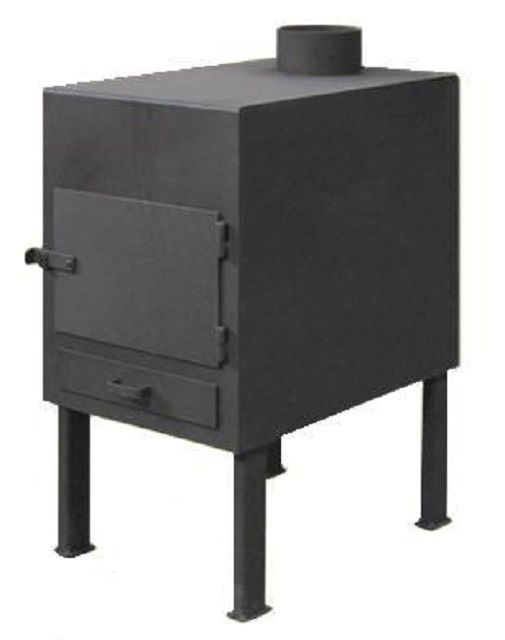

Одна из простейших металлических печек — «гном»

Производят несколько модификаций этого прибор. Некоторые из них имеют съемные конфорки, на других устроена сплошная панель. Сама же печь состоит из двух камер — топочной и поддувальной, причем на некоторых моделях «Гнома» устанавливаются стальные, а на других – стеклянные дверцы, а зольник выполнен в виде выдвижного ящика.

Примерные чертежи «гнома»

Стенки отопительного прибора, так же, как и колосник, изготавливаются из стали высокого качества. Корпус с наружи покрыт жаростойкой краской, которая предохраняет металл от коррозии. Компактный размер печи позволяет использовать ее в даже небольших помещениях.

Важным моментом является то, что под такую буржуйку не нужно возводить фундамента – ее легко сможет выдержать даже деревянный пол, если в целях пожаробезопасности уложить на него лист металла 5 мм или постелить асбестовый лист.

Печь рассчитана на вертикальное подключение к дымоходной трубе.

В таблице приведены некоторые технические характеристики «Гнома»:

Наименование характеристик	Значения
Тепловая мощность	5 кВт
Варочная панель	Без конфорок
Диаметр дымохода	110 мм
Высота конструкции	656 мм
Ширина	304 мм
Глубина топки	475 мм
Вес прибора	30 кг

Недостатком печей с простым строением топки является то, что нагретый воздух сразу же уходит в трубу, стало быть, стальной корпус не задерживает тепло надолго и достаточно быстро остывает. Поэтому, чтобы поддерживать тепло в помещении, топить придется практически постоянно, особенно если дом плохо утеплен , а на улице низкая зимняя температура. Приобретая эту печь, на топливе сэкономить не получится.

Цены на популярные печи-буржуйки

печь буржуйка гном

Лучше всего «Гном» с простым строением топки подойдет для дачного домика, используемого с весны до осени, так как ее мощности вполне достаточно для того, чтобы приготовить пищу, согреть воду, а в холодные ночи — обогреть дом.

Чугунная буржуйка

Более практичный вариант буржуйки с простым строением топки является чугунная конструкция.

Главное преимущество заключается именно в материале изготовления. Чугун быстро прогревается и очень долго держит тепло, отдавая его в помещения. При совсем небольших размерах этот агрегат способен обогреть комнату в 90 ÷ 120 м³.

Корпус печи оснащен ребристыми боковыми стенками, что увеличивает площадь нагреваемой поверхности, а значит – и общую теплоотдачу. Вес чугунного прибора намного больше, чем изготовленного из стали — в два, или даже два с половиной раза, поэтому для его установки должно быть подготовлено жесткое , надежное и жаростойкое основание.

Параметры такой печки представлены в таблице:

Наименование характеристик	Значения
Тепловая мощность	6,5 кВт
Варочная панель	с одной конфоркой
Диаметр дымохода	110 мм
Высота конструкции	560 мм
Ширина	352 мм
Глубина топки	540 мм
Вес прибора	75 кг

Печи с контуром водяного отопления

Эта металлическая печь – более универсальна, чем первый вариант, так как она имеет водяной контур, с помощью которого можно отопить несколько комнат достаточно большой площади. Но для этого придется к соответствующим участкам помещения протянуть трубы и установить радиаторы.

Система отопления подключается к водяному контуру печи и заполняется теплоносителем. При топке печи вода в контуре циркулирует, проходя через радиаторы, нагревает их, а они, в свою очередь, отдают тепло в помещения. Иногда, при большой длине контура, в систему встраиваются специальные , который придает теплоносителю необходимый напор. Такая система циркуляции называется принудительной, и она более эффективна, так как намного быстрее нагревает помещения.

Для некоторых моделей печей внешний насос необязателен, так как они имеют встроенную автоматику, которая помогает поддерживать нужную температуру в контуре. При нагревании теплоносителя до установленной температуры, автоматика приостанавливает циркуляцию, а при его остывании — запускает вновь его движение через теплообменник, встроенный в печь.

Цены на популярные печи с водяным контуром

Печи с водяным контуром

Топка в этой печи, как правило, имеет конструкцию, рассчитанную на длительное горение — это позволяет произвести большую закладку дров и не подходить к прибору достаточно длительное время. так как будет происходить не только горение самих дров, но и продуктов сгорания, которые поднимаются в верхний отдел топливной камеры. Благодаря этой системе, горение твердого топлива происходит не интенсивно, поэтому одной закладки хватает надолго, так, чтобы натопить дом полностью.

Печь-камин «Печора-Аква» производства Белоруссии , имеет встроенный водяной контур и конструкцию длительного горения.

Топка прибора изготовлена из жаростойкой стали, имеющей толщину в 4 мм. Кроме этого, топливная камера футерована изнутри плитами из шамота, которые защищают металл от прогорания, что увеличивает срок эксплуатации прибора. Все соединения отдельных элементов в одну конструкцию уплотнены термостойким шнуром, который пресекает утечку тепла через стыки.

Схема и габариты печи — камина «Печора-Аква»

На топку печи установлено жаростойкое стекло, выдерживающее температуру в 650 ÷ 700 градусов, но ручка, установленная в двери, при этом не нагревается до уровня, способного вызвать ожог кожи.

В этих приборах, так же, как и в моделях с водяным контуром, осуществляется ступенчатое сгорание топлива, поэтому помещения будут обогреваться намного дольше, нежели при установке печи с простой конструкцией топки.

Первая отдача тепла происходит непосредственно при сгорании заложенных в печь дров. Специальный режим дозированной подачи кислорода вызывает лишь тление древесины с выделением из нее пиролизных газов. Эти газы включают в своем составе горячие углеводородные составляющие, которые дожигаются во второй камере – именно здесь происходит наиболее интенсивное выделение полезного тепла.

Цены на печи длительного горения

печи длительного горения

Специальная конструкция прибора, продуманная система подачи воздуха, прохождения и дожига раскаленных продуктов сгорания, позволяют одной закладкой дров отапливать помещение в течение девяти - двенадцати часов.

Печь-камин длительного горения «Волга»

Как пример, можно рассмотреть отечественную печь-камин «Волга», которая имеет большую камеру сгорания и выдвижной зольник. Печь оборудована стеклянной дверцей и стационарно установленными вокруг нее прозрачными окошками, что расширяет обзор на горящее внутри печи пламя.

Размеры и компоновка печи-камина «Волга»

В нижней части конструкции печи предусмотрена ниша для просушки и хранения дров, а в верхней части обустроена панель для подогрева кофе или чая.

При компактных размерах, имеет достаточно высокие технические показатели:

Наименование характеристик	Значения
Тепловая мощность	9 кВт
Варочная панель	отсутствует
Диаметр дымохода	150 мм
Высота конструкции	1022 мм
Ширина	550 мм
Глубина топки	490 мм
Вес прибора	155 кг
КПД	До 85%

Отопительно-варочная металлическая печь

Говоря о металлических дровяных печах, нельзя не упомянуть отопительно-варочные модели, так как они в полном объеме обеспечивают частный дом теплом и возможностью приготовления пищи. Эти приборы производятся как с водяным контуром, так и без него.

Визуально оценив этот вариант, можно понять, что печь достаточно компактна и эстетична, благодаря разработанному для нее дизайну и цветовому решению. Она прекрасно впишется в интерьер кухни, привнесет в него особый стиль уюта и домашнего тепла.

Печь многофункциональна, поэтому позволит решить многие проблемы частного дома. Так как она оснащена духовым шкафом, появляется возможность испечь пирог или хлеб, приготовить тушеные блюда . Варочная плита прекрасно заменит газовую или электрическую – она никогда не подведет , если есть хороший запас дров. будет работать автономно, независимо от того, есть ли электричество, или его по каким-то причинам отключили.

Как пример отопительно-варочного варианта, можно рассмотреть печь «La Nordica» , представленную на фото.

Этот отопительный прибор имеет в своей конструкции встроенный водяной контур, поэтому он без труда обогреет не только одну комнату, но и весь дом. Кроме этого, печь оснащена камерой пиролизного дожига , что позволит использовать одну закладку дров в течение 8 ÷ 12 часов. Сохранению тепла внутри корпуса способствует и монтаж на стены печи шамотных плит – они, нагреваясь, тоже будут отдавать тепловую энергию в теплообменник. а значит — хорошо отапливать дом объемом до 440 м³.

Предусмотрена в конструкции и ниша для просушки дров. Заложив одну партию топлива в топку, ниша можно тут же заполнить дровами, занесенными с уличной поленницы. В то время, как в течение полусуток топливо, горящее в печи, будет обогревать дом, очередная партия будет сохнуть и подготавливаться к следующей закладке.

Технические характеристики этой отопительно-варочной печи – в таблице:

Наименование характеристик	Значения
Тепловая мощность топки	15,5 ÷ 19,4 кВт
Мощность на нагрев воды	9 ÷ 11 кВт
Мощность на отопление	6,5 ÷ 8,5 кВт
Варочная панель	Оснащена одной конфоркой
Диаметр дымохода	150 мм
Высота конструкции	852 мм
Ширина	1017 мм
Глубина топки	662 мм
Вес прибора	155 кг
КПД	До 79 ÷ 80%
Объем теплообменника	14 литров
Рабочая температура поступающего в контур теплоносителя.	70 ÷ 75 градусов
Размер топки	265 × 285×400 мм
Размер духовки	330×300×410 мм
Размер дверцы	220×265 мм

Корпус печи отделан керамическими плитами, но есть модели с отделкой из натурального камня. Сам прибор изготовлен из качественной стали, а рамы и пластины теплообменника – из чугуна.

В конструкции этой печи предусмотрена регулировка первичного и вторичного воздуха.

Видео — Монтаж печи-камина «Бавария»

Возможно вас заинтересует информация о том, какие бывают

Кирпичные печи

Кирпичные печи не теряют своей популярности на протяжении столетий. В последнее время появилось большое количество разнообразных моделей, которые рассчитаны на отопление помещений различных площадей. Для примера, будут рассмотрены несколько вариантов.

Печь «Малышка»

Эта модель печи отлично подойдет для частного дачного домика. Ее автор, В. Атамас , выполнил кладку этой «малышки» всего за один день. Несмотря на свои небольшие габариты, печь не только сможет отопить помещение, но и даст возможность приготовить обед или согреть воду, так как оснащена одноконфорочной варочной плитой. Важным ее достоинством является и то, что она, не занимая большого места, отдает в комнату достаточно много тепла, что позволяет за короткое время прогреть дом.

При небольших размерах «малышка» отличается неплохой функциональностью

Важным моментом в процессе возведения «малышки» является то, что после завершения кладки из ее задней стенки с самого нижнего ряда извлекается один кирпич. Через образовавшийся зазор изнутри строения удаляется упавший на дно печи раствор и влага, а после этого кирпич устанавливается на место.

Сложенная «малышка»

Построив печь, перед ее топкой настилают металлический лист, который должен находить на кирпичи строения до поддувальной дверцы - для этого лист нужно будет согнуть. Со всех остальных сторон, печь обшивается плинтусом. Все эти меры проделываются для того, чтобы при высыхании раствора и давлении всего корпуса на нижний его слой, не последовало высыпание из него песка.

После этого проводят пробную топку соломой или бумагой. Далее, печь нужно хорошо просушить, открыв в се задвижки и дверцы – этот процесс пр оходит в течение 7–8 дней.

Печку рекомендовано сразу же побелить, так как побелка станет индикатором дыма, который может просачиваться через швы если они выполнены не совсем качественно. На белой поверхности появятся черные полосы, тянущиеся от шва вверх. Если образовались такие проявления, то шов в этом месте нужно будет очистить и заново аккуратно заделать.

Полное оштукатуривание и декоративная отделка проводятся после эксплуатации печи в течение двух ÷ трех месяцев.

Разрезы «малышки»

Дымоход «малышки» можно подключить к уже выстроенной коренной трубе, если в доме уже имеется другая печь. При ее отсутствии трубу полностью придется выложить из кирпича и провести ее через чердачное перекрытие и крышу. Другим вариантом может стать встроенная металлическая труба, которую можно провести через крышу или стену.

Характеристики печи «малышка»:

Наименование характеристик	Значения
Тепловая отдача	1210 Вт
Варочная панель	одноконфорочная
Размер прохода дымохода	100×100 мм
Высота конструкции до трубы	725 мм
Ширина	505 мм
Глубина топки	737 мм
Вес печи	360 ÷ 370 кг
КПД	до 70 ÷ 75 %

Для постройки «малышки» нужно подготовить следующие материалы:

Наименование элемента	Размер в мм	Кол-во в шт.
Красный кирпич	-	62
Шамотный кирпич ША-8	-	37
Чугунная топочная дверца	210×250	1
Чугунная поддувальная дверца	140×140	1
	350×200	1
	410×340	1
Дымоходная задвижка	130×250	1
	500×700	1

Некоторые мастера модернизируют «малышку», добавляя в конструкцию дополнительные полезные элементы, например, водогрейный бак или духовой шкаф.

«Малышка», дополненная водогрейным баком

Печь «Кроха»

Еще одним вариантом компактной печи для частного жилого строения, является печь «кроха», которая может стать хорошим подспорьем не только в дачный летний период, но и в зимнее время.

Печь «кроха» — отличный вариант для тесных помещений

К сожалению, не только весной и осенью на даче может застать сырая и холодная погода, но и летом она не редкость. Именно тогда печь становится незаменимым помощником, который не позволит сырости проникнуть в помещения дома, создаст комфортные условия для того, чтобы переждать дождливый период.

Печь «кроху» часто называют «простушкой», так как она не имеет сложной конструкции, и ее вполне можно попробовать построить, даже при отсутствии опыта в роли каменщика. Она не займет много места, но принесет большую пользу.

Конструктором этой печи является А. Сушков, который решил объединить в ней компактность и функциональность. Поэтому «кроха» подойдет не только для дачи, но и для дома, используемого для жилья круглый год, в качестве дополнительного отопительного прибора. Конечно, одной такой печкой отопить большую площадь не получится, но две небольших комнаты она обогреет легко, так как рассчитана на 19 ÷ 20 кв. м. площади дома.

«Кроха» имеет следующие технические характеристики:

Наименование характеристик	Значения
Тепловая отдача при одноразовой топке	1760 Вт
При трехразовой топке	2940 Вт
Варочная панель	одноконфорочная
Размер прохода дымохода	100×100 мм
Высота конструкции до трубы	2030 мм
Ширина и длина в основании	640×770 мм или 3×2,5 кирпича
Глубина топки	746 мм
Вес печи	1260 ÷ 1280 кг
КПД	До 70 ÷ 75 %

При топке у печи хорошо прогревается ее нижний отдел, а верхняя часть, «колпак», замедляет остывание печи. Кроме этого, в конструкции имеется «летний» ход, который облегчает растопку и позволяет эксплуатировать печь для приготовления пищи, не отапливая помещения.

Печь разработана в трех вариантах, но третий, улучшенный, используется чаще всего.

Базовая схема улучшенной «крохи»

В этом варианте печи варочная плита и топочная камера расположены с одной стороны строения — с торца. Топливник выложен шамотным огнестойким кирпичом, который гарантирует долговременность эксплуатации печи без ремонта. Кроме этого, такой вариант кл адки позволяет использовать в качестве топлива, помимо дров, торф, брикеты, и даже добавлять уголь.

Возможно, вас заинтересует информация о том, как возводится

Нижний под плитой ряд делают выступающим на 30 мм. Его выкладывают по всему периметру строения — он как бы разделяет печь на две части — топливную и воздушно-газовую. В верхней части расположены каналы, по которым циркулирует нагретый воздух.

Этот вариант «крохи» снабжен дверцей с огнеупорным стеклом, что позволяет использовать печь в качестве камина - это особенно удобно в том случае, если дом имеет небольшую площадь, и в нем невозможно установить массивную конструкцию полноценной печи-камина.

Для кладки печи «кроха» нужно подготовить следующие элементы и материалы:

Наименование элемента	Размер в мм	Кол-во в шт.
	-	352
- в том числе фигурный (закругленный)	-	124
Шамотный кирпич ША-8	-	21
Стеклянная топочная дверца в чугунной раме (ДП-308-1С)	210×250	1
Чугунная поддувальная дверца	140×140	1
Колосниковая чугунная решетка	350×250	1
Одноконфорочная чугунная плита	410×340	1
Дымоходная задвижка	130×250	1
Металлический лист для настила перед топкой	500×700	1
Стальной уголок	40×40×5×520	4

Проект и порядовка еще одной, совершенно миниатюрной отопительной печки — в представленном видеосюжете:

Видео: малогабаритная отопительная кирпичная печка

Печь «Шведка»

«Шведку» можно назвать самым полюбившимся для установки вариантом, так как она снабжена не только варочной плитой, но и духовкой. Имея такую конструкцию, необходимый запас топлива к ней и нужные продукты, можно перезимовать, как говориться, даже не выходя из дома — печь и накормит, и обогреет.

Печи-«шведки» отличаются повышенной универсальностью

Представленная печь «шведка» рассчитана на то, чтобы отапливать площадь дома в 45 м². Ее основные характеристики – в таблице:

Наименование характеристик	Значения
Тепловая отдача при двухразовой топке	4600 Вт
Варочная панель	Двухконфорочная или без конфорок
Размер прохода дымохода	100×250 мм
Высота конструкции до трубы	2017 мм
Ширина и длина в основании	1280×890 мм или 3,5×5 кирпича
Глубина топки	500 мм
Вес печи	2900 ÷ 2920 кг
КПД	до 70 ÷ 75 %

Футеровка шамотным кирпичом проводится вокруг духового шкафа и топливной камеры, но она не связана с основными стенами печи. «Сухие» швы устраиваются для возможности расширения материалов при перепадах температур. Проем варочной камеры может быть выполнен в виде арки или иметь прямоугольную форму - это будет зависеть от желания мастера, так как большой роли в эффективности отопительного прибора этот элемент не играет. Арочное оформление камеры – более сложное, и для ее выведения потребуется специальный деревянный шаблон и 17 кирпичей, которым придана специальная форма.

Схема печи-«шведки»

Для возведения этого варианта «шведки» нужно подготовить:

Наименование элемента	Размер в мм	Кол-во в шт.
Красный кирпич (без дымоходной трубы)	-	755
Шамотный кирпич ША-8	-	63
Чугунная топочная дверца или оснащенная огнестойким стеклом ДТГ-3 «Ками»	210×250	1
Чугунная поддувальная дверца	140×250	1
Чугунная прочистная дверца	140×140	5
Колосниковая чугунная решетка	252×250	1
Чугунная плита без конфорок или с двумя конфорками	410×710	1
Духовой шкаф	310×262×500	1
Дымоходные задвижки:
- «летнего режима»	130×250	1
- варочной камеры	130×130	1
- дымохода печи	130×250	1
Металлический лист для настила перед топкой	500×700	1
Стальной уголок	40×40×4×880	2

В любом случае, если предпочтение отдано кирпичному отопительному сооружению, то следует четко выполнять рекомендации по его кладке, а также неукоснительно соблюдать схему— «порядовку», которую необходимо будет найти именно к выбранной модели печи.

Металлические печи имеют несколько отличий от более привычных кирпичных конструкций. Конечно, есть у металлических изделий и недостатки, но достоинств гораздо больше – в частности, небольшая стоимость, высокая прочность и эффективность. Все эти факторы достаточно важны, поэтому такие печи зачастую оказываются самым лучшим выбором для дома. О металлических печах и пойдет речь в данной статье.

Достоинства металлических печей

Металлические бытовые отопительные печи имеют обширный перечень достоинств:

1. Металл отличается от керамики гораздо большей гибкостью и мягкостью, но при этом прочность данных материалов вполне сопоставима. Рассматриваемый материал легко поддается плавке, нарезке и изгибам, его можно сверлить и ковать, а готовые изделия не требуют обжига. В общем, обрабатывать металл можно большим количеством способов, и это качество явно относится к достоинствам.
2. Универсальность обработки позволяет при создании металлических печей использовать массу инноваций, направленных на повышение технических характеристик печи. Благодаря внесению конструкционных изменений КПД металлических печей может достигать 90%, в то время как обычные кирпичные печки выдают около 70%.
3. В случае с кирпичными печами уменьшение толщины стенки снижает прочность всей конструкции. С металлом все обстоит с точностью до наоборот – даже очень тонкий лист отличается солидной прочностью. Это позволяет снизить вес и себестоимость металлических печей в несколько раз по сравнению с кирпичными.
4. Небольшой вес и цельная конструкция, в свою очередь, существенно упрощают транспортировку металлических конструкций. Здесь также стоит учитывать прочность, которая придает изделию отличную устойчивость к механическим повреждениям. Нельзя не отметить и простоту монтажа – во-первых, легкая металлическая печь для дома не требует отдельного фундамента, а во-вторых, малый вес позволяет монтировать конструкцию сравнительно небольшими силами.
5. Еще одно немаловажное достоинство, заслуживающее внимания – хорошая теплопроводность металла. Данный фактор говорит о том, что собственная теплоемкость печки невелика, поэтому выработанное ей тепло используется только для прогрева дома, за счет чего и обеспечивается высокий КПД. Для сравнения: в кирпичных печах на прогрев самой конструкции уходит около 20% тепловой энергии.
6. Состав металла довольно однороден и, в отличие от кирпича, не имеет пористой структуры. Также стоит отметить высокую устойчивость к сырости и перерывам в работе отопления. Металлические дровяные печи совершенно не требуют регулярных и разгонных растопок. Достоинством является и простота встраивания варочной плиты и водонагревательного контура, чему способствует высокая теплопроводность материала и высокая скорость дожига газов.
7. Выпускаемые в промышленных масштабах печки сертифицируются как пожаробезопасные устройства, поэтому после приобретения остается только установить их. Правда, есть некоторые модели, для эксплуатации которых требуются специальные разрешения, но этот фактор проявляется далеко не всегда.

Материалы изготовления печи

Железная печь для дома должна выбираться с учетом ряда факторов и параметров самой конструкции. Технические характеристики и конструктивные особенности печки напрямую влияют на ее эффективность и надежность. Одним из самых важных параметров является материал изготовления печи.

Для производства металлических печей могут использоваться разные материалы:

• Сталь;
• Жаропрочная сталь;
• Чугун.

В итоге конструкции, собранные из этих материалов, имеют ряд различий, поэтому стоит каждый вид рассмотреть подробнее.

Стальные печи

Самым популярным материалом для изготовления металлических печей является обычная сталь. Данный материал без проблем выдерживает стабильную температуру до 400 градусов, а при кратковременных растопках эта величина может достигать 600 градусов. Толщина стали обычно начинается от 4 мм, но нужно учитывать высокую скорость прогорания металла при высокой температуре – т.е. для холодных регионов такой вариант нецелесообразен.

Впрочем, существуют печки длительного горения, корпус которых попросту не подвергается длительному высокотемпературному нагреву. Теплоотдача при этом сохраняется на должном уровне за счет теплоаккумуляторов, изготовленных из более прочных материалов. Такая железная печка на дровах вполне подойдет для отопления больших домов, расположенных в регионах с суровым климатом.

Печи из жаропрочной стали для дома

Следующий материал, из которого могут создаваться металлические печи – жаропрочная сталь. Минимальная толщина металла в данном случае составляет 3 мм, что позволяет дополнительно снизить вес конструкции. КПД подобных устройств зачастую превышает 80%, а срок службы – 20 лет. Металлические печи из жаропрочной стали безопасны, эффективны и очень просты в монтаже – достаточно установить такую конструкцию на пол и подключить к дымоходу.

Чугунные печи

Еще один материал, который подходит для создания металлических печек – чугун. По прочностным характеристикам чугун не уступает стали, но при этом его теплоемкость и хрупкость сопоставимы с керамикой. Железная печка для дома прогревается дольше получаса, но после одной растопки она обеспечивает обогрев дома на протяжении трех часов.

Ширина чугуна, используемого для производства печек, варьируется от 6 до 25 мм. Если слой материала будет толще, но температурное расширение будет слишком большим, и печь может повредиться. Слишком тонкий чугун тоже не подходит – печь будет слишком хрупкой.

КПД чугунных печей достаточно высок, но реализовать его получается только в том случае, если площадь отапливаемого дома не превышает 60 м 2 . В домах большей площади печь из чугуна попросту не сможет проявиться, и температура в помещениях будет недостаточно комфортной.

Впрочем, чугун сам по себе без проблем выдерживает перерывы топки и сырость, поэтому такие конструкции можно с успехом использовать в различных хозяйственных постройках, которым требуется периодичное отопление. Самостоятельная сборка чугунной печи не представляется возможной – чугун очень сложен в обработке, и в домашних условиях выполнить такую работу не получится.

Виды металлических печей

Металлические печки классифицируются по конструктивным особенностям, в зависимости от чего выделяют следующие виды устройств:

• Камерные;
• Канальные;
• Колпаковая.

Каждый вид требует подробного рассмотрения.

Камерные печи

Камерная металлическая печь – это привычная многим людям «буржуйка», вот только доработанная с учетом современных требований к отопительному оборудованию.

Технические характеристики подобных устройств выглядят следующим образом:

• Теплоотдача осуществляется по большей части за счет конвекции, а от самого корпуса исходит лишь четверть выработанного тепла;
• Вероятность возникновения конденсата отсутствует, а температура газов на выходе превышает 100 градусов;
• Дымоход необходимо очищать не более одного раза в год;
• КПД достигает 60% при использовании угля и дров.

Своими руками отопительная печь из металла создается без особых затруднений, но процессу ее постройки нужно уделить отдельную статью.

Канальные печи

В печах канального типа работает следующий принцип: газы сгорают, остывают и проходят через каналы между перегородками, где происходит процесс отдачи тепла корпусу устройства. Для работы такой печи требуется разогрев до 400 градусов, чтобы процесс дожига мог активизироваться. Создается такая печка из металла для дачи своими руками без особых проблем на базе обычной буржуйки – для модификации нужно оставить от газопровода только горизонтальный участок, чтобы он разделял топку и камеру сгорания.

Необходимый для горения кислород поступает в печь через щели в варочной плите или воздушный дроссель. КПД канальных устройств может достигать 80%, а по тепловой мощности они превосходят камерные в несколько раз. Печки канального типа могут работать как в обычном режиме, так и в режиме длительного горения, независимо от используемого топлива.

Мощность отопления варьируется за счет подачи воздуха, причем возможность регулировки на порядок выше, чем у камерных устройств. Температура в камере дожига достигает 250-300 градусов, чего вполне достаточно для комфортного использования варочной поверхности.

Большинство бытовых печей мощностью не более 15 кВт создаются именно по канальной схеме. Для изготовления корпуса чаще всего используется 4-мм сталь, а варочная плита выполняется из чугуна или стали толщиной от 8 мм.

Колпаковые печи

Последний тип металлических печей – колпаковые. При такой схеме газы остается под сводом колпака до тех пор, пока полностью не прогорит. Потом температура сгоревшего газа снижается, он направляется вниз и передает печке остатки тепла. Такая конструкция позволяет добиться КПД в 70%.

Такая схема работы вполне работает и в металлических отопительных котлах – вот только открытое пламя в этом случае отсутствует, поскольку колпак не рассчитан на поглощение чрезмерного количества тепла. Именно поэтому колпаковые печи работают в режиме тления. При использовании дров время горения достигает 60 часов, а при закладке угля такие конструкции могут проработать почти месяц.

Такая печь из металла для дачи своими руками создается без особых усилий, а собранная конструкция может без проблем работать как на дровах, так и на угле. Единственным ограничением является влажность топлива – она должна быть минимальной, поскольку обеспечить тление мокрого горючего невозможно. Печи, изначально рассчитанные только на использование угля, не могут сжигать дрова – этот момент нужно продумать заранее.

К печам данного типа нередко подключаются водонагревательные контуры, которые не только обеспечивают горячее водоснабжения, но и усиливают конвекцию. Подобные печи активно используются для отопления домов с большой площадью, независимо от их географического местоположения.

Заключение

В данной статье были рассмотрены металлические печи для дома. Существует несколько вариантов таких конструкций, и каждая из них подходит для реализации конкретных задач, поэтому к выбору наиболее подходящего варианта нужно подходить со всей ответственностью.

Металлические печи своими рукам

Баня на собственном участке - это неотъемлемая часть вашей загородной жизни. Она может быть большой и красивой, возведенной в виде сруба. Такие бани можно заказать, тогда их вам привезут на участок и поднимут за пару часов. Но если в средствах вы ограничены, берите все в свои руки. Ведь небольшую баньку можно поднять из тех материалов, которые остались от строительства основного дома. Но в любом случае, сооружаете вы баню самостоятельно, или вам ее возводят профессионалы, основной элемент такой постройки - печь. И вот тут перед вами встает один очень важный вопрос. Что выбрать - кирпичную или металлическую печь для дачи?

Вопрос важный, потому что даже этот вроде бы не самый сложный элемент требует на свое возведение определенных денежных вложений. И опять-таки, если вы в средствах не ограничены, тогда вызывайте опытного мастера-печника, который вам изготовит красивую печь из кирпича. Если же средств не так много, тогда оптимальный вариант - это металлическая печка простой конструкции. Кстати, некоторые модели легко изготовить своими руками. Но, конечно, вы должны обладать навыками работы со сварочным аппаратом.

Но начнем наш разговор с другого - со сравнения кирпичных и металлических печей для дачи. Почему это так важно? Все дело в том, что кирпичные печи по своей конструкции напоминают металлические. Во всяком случае, принцип их работы одинаков. Некоторые модели можно возвести своими руками, не вызывая печника. Поэтому перед потребителями иногда встает вопрос выбора - какая печь лучше? Попробуем разобраться и в этом.

Что лучше?

Сравним несколько позиций, которые на наш взгляд являются важными:

• Принцип эксплуатации. Металлические печи относятся к категории постоянного действия. Чтобы они непрерывно отдавали тепло, их необходимо «подкармливать» топливом. Кирпичные агрегаты - это отопительные приборы временного действия. То есть их можно протопить и понемногу подбрасывать в них топливо, чтобы поддерживать необходимую температуру. Иногда на определенный период их вообще не топят, но за счет теплоемкости кирпичной кладки температура внутри помещения остается стабильной.
• Скорость отопления. К сожалению, кирпичная печь в данной категории проигрывает металлической. Чтобы она начала отдавать тепло в комнату, надо сжигать топливо в течение 2–3 часов. Все зависит от конструкции. Металлическая печь в этом плане в разы лучше. Уже через полчаса работы она нагревается и начинает выделять достаточную температуру. Правда, с такой же скоростью она и остывает.
• Безопасность. В этом плане печка из металла явно хуже. Ее стенки настолько сильно нагреваются, что пожар может произойти от небольшого соприкосновения. Вот почему эти модели обязательно усиливают в плане пожарной безопасности специальными экранами из негорючих материалов.
• Цена оборудования. Здесь понятно и без слов, что кирпичный вариант будет стоить гораздо дороже. К тому же специалисты не советуют сооружать его своими руками. Неопытному человеку добиться, чтобы конструкция была на все 100% герметичной, очень сложно. Да и вероятность неправильно сложенной кирпичной кладки слишком высока. Чего не скажешь о металлическом аналоге.
• Площадь обогрева. В этой позиции и кирпичная конструкция, и металлическая определяются одинаково. Чем больше помещение для обогрева, тем больше по габаритам должна быть печь. Но необходимо предварительно провести некоторые расчеты. Хотя большие металлические печи, используемые на дачах, не оправдывают себя в плане потребления топлива. Слишком много они «едят».

Заводские или самодельные?

Раз уж мы начали разговор о металлических печах для дачи, то хотелось бы провести еще одну параллель - сравнить заводские изделия и самодельные. Хотя такое сравнение будет, наверное, неправильным. Все дело в качестве изготовления и цене оборудования.

Цена заводских приборов в несколько раз выше, внешний вид этих агрегатов лучше, да и качеством они отличаются. А вот самодельные печки характеризуются низкой ценой. Если их изготавливает мастер с высокой квалификацией, то и качество будет на высоком уровне. Конечно, по внешнему виду они уступают заводским. Но установка защитного экрана может решить проблему, если отнестись к его изготовлению с фантазией и творчеством.

И еще один момент. Если уж начали сравнивать модели, то до конца. В настоящее время рынок предлагает печи для дома, изготовленные из чугуна и стали. Чугунные агрегаты своими руками сделать невозможно. Для этого необходим процесс литья, который организовать на загородном участке нельзя. Для этого необходимо специальное оборудование, в котором и проводится процесс литья чугуна.

Отметим, что по показателю теплоотдачи чугунные печки располагаются между стальными и кирпичными. Они не так быстро нагреваются, как стальные, но и не так быстро остывают. К тому же добавим, что литье чугунных агрегатов позволяет проявить фантазию. Обычно эти печи красивые с ажурными элементами декора. Хотя в модельной линейке есть и простые по внешнему виду приборы, которые ниже по цене. Поэтому каждый потребитель для себя найдет необходимый вариант как по мощности, так и по внешнему виду - размерам и декору.

Экономные металлические печи

Печь для дачи

Экономический показатель жизни сегодня стоит на первом месте. И все мы стараемся немного сэкономить. В этом плане бережное потребление топлива - одна из важных составляющих. Конечно, зимой сделать это проблематично, потому что экономия может ухудшить качество проживания. Но если подойти к делу с умом, то и здесь можно найти некоторые варианты. К примеру, пиролизные модели или печи длительного горения на твердом топливе.

Давайте рассмотрим эти позиции по отдельности. Во-первых, определим, в чем же разница этих двух конструкций. В пиролизных аппаратах используется принцип сгорания топочных газов, которые в обычных моделях попросту выбрасываются на улицу через дымоход. Поэтому в конструкции таких изделий используются две камеры сгорания - в первой сжигается топливо, а во второй - топочные газы. При этом коэффициент полезного действия увеличивается на 15%.

Правда, данная конструкция не так уж проста. Ведь во вторую камеру сгорания необходимо провести каналы, по которым в нее будет входить свежий воздух, неся кислород для поддержания горения. Самостоятельно топочные газы гореть не будут, поскольку для этого необходимо обогатить их кислородом. И только воздушно-газовая смесь, где смешиваются оба материала в определенных пропорциях, будет гореть эффективно, выделяя достаточно большую тепловую энергию.

Поэтому, изготавливая железные печи для дома, необходимо позаботиться о чертежах - благо они сегодня находятся в свободном доступе в интернете. Кстати, пиролизные печи могут работать на любом виде топлива, и это их большой плюс.

Металлические печки на дровах

Печь отопительная дровяная

Итак, мы подошли к варианту, который сегодня в загородных домах используется не очень часто, потому что плоды цивилизации постепенно доходят до самых отдаленных районов. Но дровяные печки - это традиционные отопительные агрегаты, которые и сегодня достаточно популярны для отопления дач, бань, гаражей и прочих хозяйственных пристроек. Но опять-таки встает вопрос экономичного подхода к использованию топливных ресурсов.

Конечно, дрова на сегодня - самый дешевый топливный материал, но их нерациональное использование может привести к большим денежным затратам. Так что и здесь приходится экономить. Поэтому предлагаем так называемые дровяные печи длительного горения.

Каков принцип их работы?

• Во-первых, процесс сгорания происходит при потреблении кислорода в небольших количествах. То есть в зоне горения дрова тлеют, при этом выделяя достаточно большое количество тепловой энергии. Кстати, многие модели данной конструкции снабжаются дополнительно второй топкой, где сгорают отходящие угарные газы. То есть это комбинированный вариант, где используются два процесса - тление дров и пиролиз.
• Во-вторых, топливо приходится укладывать определенным образом, чтобы между его элементами оставалось как можно меньше пространства. Если дело касается дров, то они укладываются порядно или в виде клети. Здесь важно не оставлять пространство между поленьями. Чем плотнее закладка, тем дольше она горит. Кстати, если правильно уложить дрова в топке, то они могут тлеть до 24 часов. А это уже показатель удобства эксплуатации.
• В-третьих, свежий воздух извне подается не в саму камеру сгорания, а в зону, где происходит тление.

Вот такие железные печи для дома эконом-класса могут быть использованы сегодня на дачных участках. Многие мастера их изготавливают своими руками, но и заводские варианты можно найти в продаже в большом ассортименте.

Дымоход для металлической печки

Печь для дачи с дымоходом

Эта отводящая труба играет особую роль в конструкции печи для дома. С ее помощью не только выводятся продукты сгорания топлива, но и создается тяга, которая влияет на качество работы отопительного агрегата и его коэффициент полезного действия.

Какие же требования предъявляются к дымоходу?

1. Существует два вида конструкции дымоходной трубы - круглая и прямоугольная. Отдавайте предпочтение первой, потому что в углах прямоугольного сечения могут образовываться завихрения, которые снижают тягу. К тому же этот вид сечения не очень оправдывает себя в плане эффективного удаления угарных газов. При этом оптимальная площадь сечения дымохода - это 1,5 площади патрубка, выходящего из печи для дачи.
2. Идеальный вариант, если труба имеет минимальное количество отводов. А еще лучше, если она будет вообще без них. Выводят ее за пределы здания на 1,5 м выше конька кровли.
3. Изготовить трубу можно из оцинкованной или нержавеющей стали, керамики или стекла. Три последних материала обладают длительным сроком эксплуатации, что на сегодня является важным показателем. Правда, их стоимость в разы выше, чем у изделий из обычного или оцинкованного металлического листа. Кстати, еще совсем недавно использовались асбестовые трубы, но их век уже прошел.
4. На стадии проектирования металлической печки для дачи точно определяется место установки самого дымохода. В этом случае это будет основополагающим элементом. Сначала устанавливают дымоход, а затем к нему подключают печь для дома. Вот почему так важно подобрать правильное место.
5. Когда дело касается отопительных приборов длительного горения, дымоход для них нужно устанавливать не строго вертикально, а горизонтально с небольшим уклоном вверх. Во всяком случае, горизонтальная часть трубы не должна быть меньше трех метров.
6. В чердачных неутепленных помещениях дымоход обязательно утепляют, используя современные жаростойкие материалы.

Заключение по теме

Железные печки для дачи представлены огромным модельным рядом. Из него можно выбрать ту модель, которая по вашим требованиям точно впишется в загородный дом, баню или другое хозяйственное помещение.

К таким изделиям сегодня предъявляются достаточно жесткие требования, среди которых основными являются безопасность эксплуатации и экономия потребляемого топлива. Современный рынок перенасыщен этим видом оборудования, так что каждый потребитель найдет для себя заводской или самодельный вариант. Важно лишь правильно подойти к выбору.

На вопрос, чем отличается металлическая печь от каменной, многие отвечают с улыбкой и без малейших колебаний – материалом изготовления. За такой ответ можно поставить тройку по пятибалльной системе оценки знаний. Чтобы получить более высокий балл, ознакомьтесь с главными и принципиальными отличиями, эти знания вам очень пригодятся во время изготовления своими руками металлической печки для бани.

Каменная печь сложена из тяжелых кирпичей, следовательно, имеет большую массу. А все тела с большой массой характеризуются значительной инерцией – они долго нагреваются и долго отдают тепло. Для бани это неплохо, но только при одном условии – устройство топки должно обеспечивать максимальную температуру горения дров, в противном случае придется длительное время протапливать помещения.

Металлическая печь наоборот, имеет малую массу, быстро нагревается и столь же быстро остывает. Эти особенности выдвигают принципиально новые требования к топке, дрова в ней должны гореть как можно дольше. Только таким образом можно длительное время поддерживать печь в горячем состоянии.

Еще одно важное требование к топке связано с особенностями стали. При нагреве всего до +150°С начинает происходить распад мартенсита, он рекристаллизует и полигонизует, изменяются физические свойства металла.

Посмотрите на таблицу, при такой температуре металлическая печь не изменяет цвет, нам кажется, что все нормально, а это уже не так. Низкотемпературный отпуск происходит при температуре металла до +250°, сталь теряет устойчивость к динамическим нагрузкам.

Темно-коричневый цвет печи указывает, что металл нагрелся до температуры +550°С, а при этих показателях начинается среднетемпературный отпуск стали, мартенсит превращается в феррит и цементит. Кристаллические превращения металла изменяют его линейные характеристики. Вы обращали внимание, что листовое железо после сильного нагрева и остывания не возвращается к первоначальным размерам? Оно может вспучиться, потерять линейность и т. д. Внешний вид печки становится «очень оригинальным» и далеким от первоначального.

Но довольно часто металлическая печь нагревается еще больше и становится ярко-красной. Такой цвет появляется при температуре нагрева +900°С. А это уже высокий отпуск, металл становится очень мягким и пластичным, значительно увеличиваются явления остаточной деформации. Печь может перекосить, сварные швы могут не выдержать появившихся статических усилий. Как предупредить такие негативные явления? Полностью избавиться от них не удастся, но есть способы минимизации. Они помогут увеличить время эксплуатации металлической печки и улучшить комфортность банных процедур за счет увеличения времени поддержания благоприятной температуры в помещении.

Уверены, что эти знания помогут вам минимизировать негативные последствия слишком сильного нагрева металлической печи. Сделать это можно двумя способами: специальной подготовкой металла и особенностями устройства топки.

Предварительная подготовка металла

После того как вырезаны все отдельные элементы печи, наиболее нагревающиеся детали предварительно отпустите. Сильнее всего греются боковые и верхние части и дверка топки. Нагрейте их любым способом до красного цвета и медленно охлаждайте. После отпуска листы могут немного покоробиться, это не страшно, молотком подровняйте их до первоначального состояния. Еще раз проверьте размеры, если они изменились в заметных пределах, отрежьте до нужных параметров. Этот простой способ исключит коробление печки во время ее эксплуатации.

Особенности конструкции топки металлической печи

Большинство металлических печей выдают максимальное количество тепла за минимальное время, дрова очень быстро перегорают, поверхности нагреваются до высоких температур. Поддерживать нормальную и стабильную температуру в парной невозможно – приходится часто подкладывать дрова. В помещении то слишком жарко, то холодно. Почему так происходит? Подобные печи в большинстве случаев имеют колосниковые решетки. Их наличие оправданно в каменных печах, мы уже упоминали, что эти печи нужно быстро нагревать. Сильное горение пламени обеспечивается большим количеством воздуха, попадающим сквозь колосники в пламя.

Колосники делаются из металлических прутков, листового металла многочисленными просверленными отверстиями или литого чугуна, отличаются размерами отверстий и т. д.

Дрова лежат на решетке, поступление воздуха ничем не регулируется, наоборот, принимаются все меры для увеличения тяги, что автоматически ускоряет процесс горения. Больше всего нагревается верхняя часть печи, чуть меньше боковины, а низ и фронтальная часть нагреваются незначительно.

Цены на листовую сталь

листовая сталь

Такой режим горения крайне негативно сказывается как на длительности эксплуатации печки, так и на комфортности пребывания в парной. Приходится огонь периодически заливать водой, если мало воды – пламя быстро вновь разгорается, если много – горение может вообще прекратиться. Одним словом, банный день вместо удовольствия приносит головную боль.

Что предлагаем мы? Решение очень простое – не делайте колосники с поддувалом, пусть дрова лежат на дне печки, а не на колоснике. Дверку топки максимально герметизируйте, можно по периметру использовать асбестовый шнур или минеральную вату.

В дверке топки проделайте отверстия с обыкновенной подвижной заслонкой для регулирования количества подаваемого воздуха. Одна закладка дров в такой печи будет гореть более часа, есть возможность регулировать температуру нагрева поверхностей. Кроме того, прогреваться будет вся площадь печки. Работы по изготовлению печи за счет отсутствия колосника и зольника упростились, а эффективность и удобство пользования увеличилось.

Как видите, все знания нам пригодились, их можно использовать не только во время изготовления печки для бани. С теорией мы разобрались, пора переходить к практике.

Краткое описание и размеры металлической печки

Наша конструкция будет иметь отдельный бак для нагрева воды и встроенную в верхнюю часть печи каменку. Пламя со всех сторон нагревает каменку, это значительно повышает коэффициент полезного действия печи. Размеры можете брать произвольные, учитывайте параметры парной и количество одновременно моющихся людей. Мы для примера даем размеры своей печки.

1. Внешняя каменка. Ширина 50 см, длина 50 см, высота 80 см.
2. Внутренняя каменка. Ширина 40 см, длина 40 см, высота 50 см. Расстояние между стенками внутренней и внешней каменки составляют пять сантиметров по периметру.
3. Печь. Ширина 50 см, длина 90 см, высота 50 см. Длину печки можете изменять, делать ее только под внешнюю каменку длиной 50 см (тогда бачок воды придется крепить со стороны на упорах) или увеличивать длину для увеличения объема бачка.
4. Бачок для воды. Ширина 40 см, длина 50 см, высота 60 см. В бачок помещается 120 литров воды, что вполне достаточно для помывки трех-четырех человек. Конечно, горячую воду нужно разбавлять холодной.

Инструкция по изготовлению металлической печи

Шаг 1. Заготовьте материалы. Для изготовления нужна листовая сталь, толщина чем больше, тем лучше. Но это может быть очень дорого, мы рекомендуем использовать листы толщиной 1,5÷2,0 мм.

Металлические листы 2 мм

Шаг 2. Сделайте эскиз печи с указанием всех размеров и частей. Подсчитайте количество деталей и их общую площадь. Это поможет вам определиться с потребностью листового железа.

Схема – пример банной печи

Шаг 3. Перенесите размеры на металл, вырежьте все элементы печи. Строго соблюдайте углы, они должны равняться 90°, противоположные боковины сделайте максимально одинаковыми. Резать металл нужно круглошлифовальной машиной, соблюдайте правила техники безопасности. Болгарка – очень опасный инструмент, шутить с ней не стоит, слишком тяжелые травмы в итоге можно получить. Заусеницы после обрезания заготовок следует убрать. Перед началом сваривания еще раз проверьте количество и размеры всех деталей.

Сваривание печи

Работы выполняйте на ровной площадке, освободите рабочее место от посторонних предметов. Начнем с изготовления каменки для печки.

Шаг 1. Поставьте на ребро две боковины под прямым углом, начинайте делать прихватки.

Отрегулируйте силу тока, электрическая дуга не должна перегревать металл – шов получится неравномерным и непрочным. Прихватывайте по несколько миллиметров, на один угол достаточно 4÷5 прихваток. Постоянно контролируйте положение боковин. Сварной шов после остывания ведет листы в сторону, выравнивайте их положение. Проверьте угольником углы. Таким же образом прихватите две оставшиеся боковины каменки.

Шаг 2. Поставьте две подготовленные заготовки вместе, при необходимости откорректируйте углы и прихватите противоположные грани каменки. У вас получился короб каменки, осталось сделать дно и крышку.

Четыре соединенных листа-заготовки, образующих короб

Шаг 3. Прихватите дно и крышку. Во время вырезания вручную заготовок добиться идеальных размеров невозможно, всегда будут отклонения. Это не страшно, перед прихватыванием дна и крышки устанавливайте их таким способом, чтобы разбежность размеров были со всех сторон приблизительно одинаковыми. Щели в несколько миллиметров без проблем заварятся. Чтобы крышка не упала в короб, кладите одну строну на любую подставку, главное, чтобы она была тонкой и не нарушала нужное положение детали. С каждой стороны каменки сделайте по несколько прихваток, как и всегда, обращайте внимание на положение элементов и при необходимости исправляйте отклонения.

Для дна внутренней каменки лучше взять лист толщиной 10 мм. На него приходится главный «улар» пламени, слишком тонкое дно может довольно быстро прогореть и дым начнет поступать в парную. Когда короб каменки полностью прихвачен, наложите полноценные швы.

Шаг 4 . Проделайте дверку в каменке. Положите короб горизонтально и сделайте разметку. Вырезать отверстие можно болгаркой или сваркой.

В нашем варианте каменка состоит из двух частей: внутренней и внешней. Внешняя должна иметь размеры по периметру больше внутренней примерно на 10 сантиметров для прохода пламени и дыма в дымоход. Внутренняя каменка устанавливается во внешнюю на трубах, диаметр труб произвольный.

Шаг 5 . Проделайте в нижней части внешней каменки отверстия под трубы, на них будет стоять внутренняя каменка. Если у вас нет труб, можете использовать металлические прутки или арматуру. Следите, чтобы отверстия были горизонтальными и на одной высоте с двух сторон боковин внешней каменки.

Таким же способом прихватите внешнюю каменку, топку печи и бак для воды. В топке вырежьте отверстия под дрова. Рекомендуем делать отверстия с таким расчетом, чтобы отрезанные части листа можно было использовать в качестве дверок. Для этого в топке делайте на 1 см отверстия больше, чем в каменке, из этой заготовки можно будет сделать к ней дверку – экономится материал.

Видео – Изготовление печи из металла для бани (часть 1)

Сборка отдельных элементов печи в единую конструкцию

Шаг 1. Заготовьте четыре пластины для сваривания двух каменок. Размеры пластин по длине должны отвечать размерам отверстия внешней каменки.

Шаг 2. В верхней части внешней каменки вырежьте отверстия под дымоходную трубу. Размеры отверстия должны отвечать имеющейся у вас трубе и обеспечивать необходимую тягу в топке.

Цены на дымоходные трубы

дымоходная труба

Шаг 3. По периметру отверстия в печке под каменку приварите металлические полосы высотой примерно 2 сантиметра, размеры проема должны отвечать размерам внешней каменки.

Изнутри топки приварите уголок 45×45 м, одна сторона уголка должна выходить в отверстие под каменку и образовывать квадрат. Сторона квадрата должна быть на 0,5÷1 см меньше размеров каменки. На эти полки в отверстии печи будет упираться конструкция. Для увеличения герметизации мета установки каменки используйте листовой асбест, вырежьте из него полоски шириной два сантиметра и положите между дном каменки и упорами из уголка. Разъемное соединение облегчит установку печки в парной. Конструкции печи изготовлены из толстой стали, имеют большие размеры и вес, приварить каменку к печи нецелесообразно. Намного удобнее сделать ее сборно/разборной, это облегчит транспортировку и установку.

Шаг 4. На петлях приварите дверку топки. Двойным швом проварите все предварительно сделанные конструкции. Шов лучше класть снаружи и изнутри.

Шаг 5. Вставьте внутреннюю каменку на место, она должна стоять на трубах и иметь вертикальное положение. С помощью заготовленных пластин соедините отверстия внутренней и внешней каменки. Если крепление внутренней каменки вызывает сомнения – закрепите ее сверху отрезками металла, угольниками или арматурой. Эти крепления будут скрытыми, можете использовать любые отходы металла.

Отверстие закрыто дверцей. По периметру дверцы асбестовый шнур, крышка крепится болтами

Шаг 6. Приварите верхнюю крышку внешней каменки. Прорежьте в ней отверстие под трубу дымохода. Проверьте качество всех швов, при необходимости поправьте пропуски.

Каменка почти готова. Отсталость только сделать технологическое отверстие для очистки сажи, падающей из трубы и продумать установку печи. Сажа будет накапливаться на крышке внутренней каменки. Сбоку внешней стенки каменки сделайте отверстие, закрывайте его крышкой на болтах, для герметизации используйте асбестовый шнур. Аккуратно отшлифуйте болгаркой все углы, снимите заусеницы.

Устанавливать печь мы предлагаем на металлические ножки. Высота ножек не менее 40 сантиметров, внизу обязательно следует класть асбест, сверху металлический лист. Это правила пожарной безопасности.

Видео – Печка для бани (этапы сборки двойной каменки и установки ее на сваренную топочную камеру)

Видео – Печка для бани (заключительная часть)

Мы уже упоминали, что каждый мастер по ходу изготовления печи может вносить свои изменения и корректировки с учетом собственных предпочтений и индивидуальных характеристик парной. Изменения касаются не только размеров печи, но и ее конструкции. Даем несколько подсказок для возможного использования.

Ножки лучше делать в виде продольных салазок – значительно уменьшается давление на половое покрытия, нагрузки распределяются равномерно на несколько половых досок. Это очень важно, сама печь довольно тяжелая, а еще нужно иметь в виду вес камней и воды. Для изготовления ножек подойдет любой имеющийся металл подходящих размеров, а для салазок можно взять угольник 50×50 мм. Концы салазок не должны выступать за периметр печки, в противном случае можно травмировать ноги.

На дно и по бокам печки можно положить огнеупорные кирпичи – меньше греется металл и дольше держится тепло. Огнеупорные кирпичи бывают двух видов: проводящие тепло (тяжелые) и изолирующие тепло (легкие). Вторые используются для кладки плавильных печей, они сохраняют поверхности холодными, несмотря на огромную температуру внутри. Не ошибитесь, не берите такие материалы. Огнестойкий кирпич для печки бани должен хорошо проводит тепло, обращайте на это внимание. Если планируете класть кирпичи, то увеличьте размеры топки на размеры кирпича.

Цены на огнеупорный кирпич

огнеупорный кирпич

Дверки топки и каменки можно изготовить из пластин, получаемых после вырезания отверстий. Для этого делайте срезы максимально ровными, для уменьшения ширины прореза пользуйтесь тонкими дисками. Работать с ними труднее и дольше, но в итоге у вас все равно будет экономия времени – не придется его терять на изготовление отдельных дверок. Само собой разумеется, что экономится и металл.

Размеры дверок будут меньше размеров отверстий на ширину среза, дверки могут «проваливаться» внутрь топки или каменки. Чтобы исключить такие ситуации следует приварить с обратной стороны отверстий упоры для дверок. Можете использовать неширокие полоски металла. Желательно упоры приваривать по всему периметру отверстий, а не в нескольких точках, таким образом вы увеличите герметичность закрывания дверок.

Лучше делать из нержавейки, для сварки нержавейки нужно пользоваться специальными электродами. Настраивайте ток сварочного аппарата специально под нержавейку, помните, что ее варить сложнее, требуется определенный опыт.

Цены на баки из нержавеющей стали

бак из нержавеющей стали

Если в бане моются маленькие дети – обязательно сделайте вокруг печки защитное ограждение. Оно может быть переносным или стационарным, не имеет значения. Главное, чтобы ограждение гарантировало безопасность детей.

Если во время эксплуатации печи обнаружилось, что ее мощности не хватает для обогрева помещения – не расстраивайтесь. Показатели теплоотдачи печки можно значительно улучшить за счет увеличения эффективной площади. Приварите по бокам и сверху любые металлические пластины, они будут выполнять роль радиаторов-теплообменников. Есть еще один способ увеличения теплоотдачи. Для этого понадобятся изогнутые дугой трубы диаметром примерно 50 сантиметров. Приварите их к боковинам печки, один конец трубы должен располагаться под печкой, а второй над ней. В результате разности температур в трубах появится тяга, холодный воздух втягивается с пола под печкой и выкидывается горячим над ней. Печь будет работать по принципу печки Булерьян.

На дверке топки рекомендуем сделать регулируемую подачу воздуха. Самый простой способ – изготовить поддувало из трубы. Понадобится кусок трубы длиной ≈10 сантиметров и отрезок листового металла такого же размера. Сделайте посредине двери отверстие под диаметр трубы. Из листового металла вырежьте круг с диаметром на несколько миллиметров меньше условного прохода трубы. В стенках трубы просверлите два отверстия, они должны лежать строго на одной лини и на оси трубы. Расстояние отверстий от конца трубы не менее половины диаметра, в противном случае заслонка не будет полностью перекрывать просвет, что ухудшит возможности регулировки количества подачи свежего воздуха.

В отверстия вставьте отрезок катанки соответствующего диаметра, верхний конец согните в виде ручки. К катанке приварите вырезанный из листовой стали кружочек, зафиксируйте изготовленную заслонку к отверстию в дверке топки.

Есть еще один способ изготовления регулируемых отверстий дверки. Просверлите в нижней части отверстия диаметром 10÷20 мм, центры отверстий должны лежать на одной линии. Снизу и сверху отверстий приварите металлическую пластину, расстояние между пластинами и дверкой должно равняться толщине задвижки. Пластины будут служить направляющими для задвижки. По мере надобности во время топки печи открывайте одно или несколько отверстий.

Это еще не все возможные усовершенствования металлической печки, думайте сами и занимайтесь техническим творчеством. Этот процесс приносит настоящее удовольствие, поверьте профессионалам.
