Ручной инструмент для зачистки проводов. Различные инструменты для снятия изоляции с проводов. Плоскогубцы и клещи

11.05.2020

Для соединения проводов между собой, подключения к контактным группам, либо оконцовки (использование клемм, гильз, и прочего) их необходимо зачищать.

Освобожденный от изоляции кончик кабеля становится самым слабым звеном всей многометровой проводки. Если металлическая жила потеряет в сечении или прочности, характеристики, заложенные производителем, будут сведены на нет. Как снять изоляцию с провода, чтобы не нарушить его свойств?

При нанесении защитного покрытия, приходится решать противоположные задачи. Оболочка должна быть прочной, но гибкой. Обеспечивать защиту от проникновения влаги, в то же время легко сниматься с жилы.

Какие повреждения могут быть нанесены токопроводящей жиле, при неаккуратной зачистке

Уменьшение диаметра (а стало быть сечения) проводника.
Появление изломов, а стало быть снижение прочности.
Появление скрытых повреждения из-за сгибания и растягивания.
Уменьшение количества проволочек в многожильных кабелях.
Оставленные фрагменты изоляции на поверхности токоведущей жилы.

Большинство опытных электриков имеют свои секреты очистки проводов от изоляции: кто-то снимает оболочку зубами, у многих есть специальный (точнее любимый) инструмент. Все способы хороши, если при этом не страдает проводник, и не наносится ущерб здоровью. Мы расскажем о правильной методике.

Как зачистить провод, сохранив его свойства

Начнем с простых способов.

Нож

Используется универсальный инструмент: обычный перочинный или канцелярский.

Совершенствуя использование ножей, многие электрики изготавливают самодельные приспособления для снятия изоляции. Например, можно использовать лезвие от безопасной бритвы, просто прикрутив его к прищепке для белья.

Используя отверстия разных диаметров (на прищепке) вы получаете универсальный инструмент для снятия как внешней оболочки, так и покрытия непосредственно на проводниках.

По этому принципу работают простейшие щипцы для снятия изоляции заводского исполнения. Калиброванными отверстиями снимается внешняя оболочка, а лезвием с отформованным отверстием зачищаются проводники небольшого диаметра.

Термический способ

Если возникает вопрос: как быстро снять изоляцию с провода, все средства хороши. Многие мастера просто обжигают кончики проводников зажигалкой или спичкой. Способ не самый лучший: Во-первых, может загореться кабель. Во-вторых, оставшаяся часть оболочки теряет свойства на расстоянии 1–2 см от зачищенного участка. И наконец, сам проводник (медный или алюминиевый), при таком термическом воздействии разрушается.

Важно! Если применяется термический способ обработки проводников, необходимо обеспечить вентиляцию помещения. Любое покрытие при нагреве выделяет токсичный дым.

Если необходимо быстро зачистить провод, а режущих инструментов нет - можно использовать паяльник. Кончик проводника прижигается раскаленным жалом, после чего изоляция легко снимается.

Существуют термические инструменты промышленного исполнения.

Зачистка проводов от изоляции производится следующим образом: нагревательные элементы прижимаются к месту среза, коротким импульсом расплавляется оболочка, проводник остается нетронутым. Такие приспособления могут быть автономными, или входить в состав паяльных станций.

Преимущество проволочных термоэлементов:

Нагрев происходит точечно, медная или алюминиевая жила не меняет свойств.
Тонкая линия расплава не приводит к перерасходу материала.
Вокруг оболочки образуется наплавленное герметичное кольцо, препятствующее проникновению влаги.

Единственное ограничение - это материал изоляции. Термо зачистка применяется только в кабелях с поливинилхлоридной изоляцией. Оболочка из фторопласта или резины может быть удалена лишь механическим способом.

Механические приспособления для снятия изоляции с проводов промышленного исполнения

Самый популярный инструмент электрика - «Комплекс снятия изоляции», известный под аббревиатурой КСИ.

Принцип действия следующий:

При начальном сжатии щипцов, проводник зажимается между рифлеными губками (как в плоскогубцах), второй конец захватывается ножевым механизмом. Режущая насадка подпружинена, и не просекает оболочку до металла. Так гарантированно сохраняется токоведущая жила. Далее рабочие рычаги разводятся, и надрезанная оболочка снимается с провода.

Длина зачищаемого участка устанавливается с помощью ограничителя, в который упирается провод перед при закладке в инструмент.

Имеются определенные ограничения: кончик не может быть слишком длинным. Если нужно очистить длинный участок - процесс повторяется несколько раз. При этом провод в ограничитель не упирается, а сдвинутый участок оболочки удаляется вручную.

Комплекс отлично справляется как с моно проводником, так и с многожильным сердечником. Есть ограничения по диаметру провода: кабель сечением более 4.0 обрабатывать практически невозможно.

Следующий инструмент более простой. Торцевые клещи для зачистки изоляции.

Рассчитан на диаметр до 6.0 квадратов, более толстый провод вручную оголять тяжело. Между режущими наконечниками расположен винтовой ограничитель, с помощью которого устанавливается диаметр проводника. Расстояние между захватами выбирается немногим больше, чем диаметр токоведущей жилы. Это делается для снижения риска повредить металл. После сжимания рукояток, оболочка снимается резким движением вдоль провода. Работать с таким приспособлением не так удобно, как с КСИ, но это оправдано низкой стоимостью.

Похожим образом работают кусачки, или режущий сектор пассатижей. Только зачистка провода с их помощью требует определенной сноровки.

Следующее приспособление рассчитано на работу с кабелем большого диаметра. Это комплексный нож с захватом.

С его помощью можно зачищать провода на любую длину. Сначала выполняется поперечный разрез, затем продольный.

После чего оболочка легко снимается, не повреждая центральный проводник.

Зачистка проводников с лаковым покрытием

Такой проводник используется в обмотках трансформаторов. Вместо оболочки из диэлектрика, на медную жилу наносится тонкое лаковое покрытие. Проводник зачищается ножом, или наждачной бумагой.

Меры безопасности

Зачищенный от изоляции проводник потенциально является источником опасности. После обработки провода, особенно в местах продавливания и задиров, следует замерить сопротивление изоляции. Это делается при вводе электроустановки в эксплуатацию, затем периодичность измерения изоляции электропроводки выполняется по утвержденному графику.

Если имеются повреждения, снижающие защитный способности оболочки - необходимо обрезать испорченный участок, или надеть на него диэлектрический кембрик.

Вот и всё, что мы хотели сказать об этом. Для полного понимания вопроса рекомендуем посмотреть видео.

Видео по теме

Электромонтаж любой сложности, почти всегда сопровождается зачисткой концов провода. Для этих целей используются самые разные приспособления. Какой выбрать инструмент для зачистки изоляции проводов, и как им работать, подскажет статья.

При величине тока, проходящего через проводник, превышающей расчетные номинальные значения, нарушается баланс в работе электросети, что приводит к перегреву слоя изоляции, а при критических значениях — к расплавлению металлических элементов проводов. На этом принципе работают электрические сварочные аппараты.

Уменьшение толщины проводника приводит к возрастанию его электрического сопротивления, снижению эксплуатационных характеристик. Такой провод не будет выдерживать требуемых токовых нагрузок, но при меньших их значениях может работать достаточно долго. Помимо этого, дополнительно снижаются механические свойства.

Как влияет поперечное сечение проводника на величину тока, пропускаемого через него, можно определить, используя закон Ома.

Из рисунка видно: если приложить большое усилие на нож, прорезающий слой изоляции, то лезвие, после входа в металл, нарушит площадь поперечного сечения и структуру провода. Как прорезается металл наглядно видно на фото.

Совет: При снятии слоя изоляции с провода, необходимо следить за состоянием металлической жилы, не допускать на ней царапин и надрезов. Даже при незначительной их глубине, со временем может произойти значительное уменьшение площади сечения, что станет причиной отказов и сбоев в работе оборудования.

Принцип зачистки проводов от изоляции

В профессиональных инструментах используются два принципа удаления с кабеля защитного покрытия:

Разрыв. Такой способ можно сравнить с зачисткой проводов зубами, когда кусок изоляции, зажатой между зубами, отрывается от остального слоя покрытия с усилием, направленным вдоль проводника.
Разрезание. В этом случае, режущая кромка прорезает защитный слой по кругу, без повреждения токонесущей жилы. Затем, часть отрезанной трубки снимается с проводника с небольшим усилием.

Профессиональные инструменты для снятия изоляции с проводов, бывают:

Ручными.
Полуавтоматическими.
Автоматическими.

Для работы с небольшим количеством проводов в домашних условиях, можно использовать простые способы зачистки их концов.

Простые способы зачистки проводов

Снятие изоляции с кабельных концов можно выполнять двумя способами:

Тепловым воздействием . При этом используется разогрев жилы до температуры плавления изоляции. Это осуществляется:

Проплавкой изоляционного слоя ПХВ паяльником, а затем снятие покрытия плоскогубцами. Большой недостаток — наличие ядовитого испарения и коррозия на жале паяльника.
Зажигалкой.
Разогретой нитью нихрома.

Такие приемы лучше использовать для тонких, небольшой мощности проводников, которые используются в электронике, устройствах связи, аудиоаппаратуре с многожильными мягкими проводниками, работающими в цепях, где напряжение примерно 5 вольт.

Совет: Такие способы стоит использовать лишь при одноразовой зачистке небольшого количества проводов.

Механическим срезанием. Метод основан на удалении защитного слоя режущими кромками инструмента. В домашних условиях, для этих целей лучше всего использовать нож для снятия изоляции с проводов.

Электрики часто изготавливают нож своими руками. Для этого:

Берут обломок от пилы ножовочного полотна по металлу с небольшим лезвием.
Затачивают его на наждачном станке, чтобы придать инструменту форму острого, тонкого клина.
Рукоятку выполняют плотным наматыванием проволоки, на которую наносят несколько слоев изоленты.

Таким полотном отлично срезается слой поливинилхлорида, но неправильная работа с ножом легко повреждает металл меди или алюминия, близко расположенный к изоляции.

Совет: При использовании такой самоделки, плоскость заточки клинка следует очень аккуратно направлять под острым углом к срезаемому слою изоляции, что позволит при касании инструмента к металлической жиле скользить по ней, а не врезаться.

Как быстро снять изоляцию с медного провода в домашних условиях, подскажет видео.

Инструменты для профессионалов

Профессиональный инструмент для снятия изоляции с проводов — это:

С некоторыми из них знакомит таблица:

Название инструмента	Особенности
	Конструкция не позволяет выполнять большой объем работ, но они незаменимы при срочном ремонте. Инструмент, с помощью винта, можно настроить на толщину провода, диаметр которого до 5 мм. Пассатижи подойдут для зачистки большого количества проводов одинакового диаметра в одном месте.
	Такое многофункциональное приспособление для снятия изоляции с проводов позволяет резать кабель, точно удалять изоляцию фасонным ножом.
	Таким многофункциональным инструментом можно снимать изоляцию с круглых и коаксиальных кабелей, особенно больших диаметров. Снятие своими руками изоляции на кабеле выполняется в такой последовательности: В раскрывающуюся ручку укладывается провод, слегка зажимается и поворачивается, чтобы получился кольцевой надрез. Этими же кромками перехватывается надрезанная часть. Изоляция на конце кабеля стягивается.
	Существуют ножи самой различной формы, которыми можно выполнять продольный и поперечный рез изоляции. Наиболее популярными являются инструменты с крючкообразным загибом лезвия, как на фото.
	Наличие винта позволяет подстраивать клещи для снятия изоляции с проводов под разные диаметры. Для этого провод слегка прикусывается и прокручивается, а затем стягивается надрезанная оболочка. Ими удобнее работать в труднодоступных местах.
	Для профессионала это самый быстрый инструмент, не допускающий повреждения жилы, где нужна высокая точность зачистки и большая скорость выполнения операций.
	Механический стриппер, настраивается самостоятельно под любой диаметр кабеля, а затем снимает изоляцию с него, без повреждения жилы. Цена изделия достаточно высокая, но и пользоваться инструментом может и профессионал, и новичок. В этом случае не требуется выполнять настройку под необходимый диаметр провода, стриппер аккуратно удаляет изоляцию с любого провода с диаметров до 6 мм.

Как пользоваться стриппером

Принцип работы приспособления заключается в следующем:

Губки первоначально врезаются в изоляцию.
Захватывают провода с двух сторон. На губках имеются специальные глубокие насечки, расположенные под некоторым углом.
После обжима изоляции, губки работают как плуг, совершают поступательное движение, что приводит к углублению вреза и удержанию насечек в изоляции.
Резким рывком губки расходятся по сторонам. В результате этого разрывается изоляция, которую легко можно снять.

Совет: Для разрыва изоляции необходимо сделать именно рывок, а не равномерное раздвигание губок стриппера.

За такой резкий рывок отвечает задняя металлическая пластина на инструменте, прикрытая пластиковыми крышечками. На ней расположено отверстие, куда входит конический металлический штифт небольшого размера.
При надавливании на рукоятки инструмента с некоторой силой, происходит небольшой изгиб в основании металлической пластины. В результате этого она теряет зацепление со штифтом, что приводит к резкому расхождению губок.
Регулировка силы рывка выполняется винтом микронастройки, изменением длины штифта.

Такой прибор для снятия изоляции с проводов оснащен двумя парами губок. При работе концы зачищаемого кабеля помещаются в рабочую зону инструмента, смыканием ручек лезвия надрезается изоляция, а губками снимается с жилы.

Для примера приведена инструкция по снятию изоляции автоматическим стриппером с провода сечением 2.5 мм²:

Провод укладывается до упора между губками.
Рукоятки слегка сжимаются, что приводит к зажиму провода губками.
При нажатии на рукоятки до конца, изоляция снимается.

Такое устройство для снятия изоляции с проводов оснащается дополнительно кусачками и выступами для обжима наконечников. Это очень удобно, когда необходимо срочно обжать наконечник, а нормального кримпера поблизости нет.

Однако пользоваться им не очень удобно. Имеется еще и ограничитель длины изоляции, которую нужно зачистить.

Чтобы не возникало проблем при зачистке проводов, следует соблюдать несколько правил:

Для снятия оболочки коаксиального кабеля, процесс необходимо разбить на два этапа:

Удалить паяльником наружную оболочку, при этом жалом нужно пройти в продольном направлении.

Убрать верхнюю оплетку, чтобы добраться к полиэтиленовой изоляции, расположенной на центральной жиле. Эта изоляция легко удаляется ножом или другим инструментом.

Зачищать изоляционный слой эмалированного провода лучше ножом, при сечении жилы более 0,2 мм², или паяльником, для меньшего сечения. Эмаль можно аккуратно удалить наждачной бумагой, выполняя поступательные движения.
Покрытие из резины лучше убирать специальным инструментом для удаления изоляции с провода.
Для очищения оболочки посередине длинного кабеля, лучше применять нож электрика.
Бумажная изоляция с кабеля, легче счищается ножом.

Снятие изоляции с проводов – ответственный момент. От качества используемого инструмента и квалификации его владельца зависит надежная система электрической цепи.

Крайне маловероятно, что в хозяйстве рядового обывателя можно найти специализированный инструмент для выполнения работ с электротехническими изделиями. Чаще всего для таких целей мастера используют стандартный набор с молотками и отвертками , однако качественно выполнить поставленную задачу, используя эти приспособления, вряд ли возможно. Ведь зачистка кабеля от изоляции требует аккуратного выполнения этой операции.

У специалистов на такой случай в арсенале имеется специальный инструмент для снятия изоляции с проводов. Хотя он имеет простое устройство, однако использовать вместо него подручные средства не рекомендуется. Ведь даже если мастер хорошо обращается с кухонным ножом и за счет имеющегося опыта сможет им зачистить кабель от оболочки, маловероятно, что качество такой работы окажется высоким.

Кабельный нож для снятия изоляции

Когда неожиданно перед владельцем встает задача по зачистке провода от изоляции, многие домашние мастера прибегают именно к этому инструменту, с помощью которого можно довольно качественно выполнить необходимые работы с проводами. Но возникает вопрос: почему для этих же целей нельзя использовать обычный, хорошо заточенный нож? Возможно, вы и сможете зачистить им кабель от оболочки, однако нельзя быть уверенным, что во время выполнения этой операции вы не повредите сердцевину провода.

Работая же специальным ножом для снятия изоляции, вы сможете избежать столь неприятного последствия, ведь от не предназначенных для проведения работ с электромонтажными изделиями приспособлений он отличается наличием прорезиненной рукоятки и необычной формы лезвия.

У этого инструмента режущая часть выполнена с изгибами, например, в виде серпа. Ещё он обладает увеличенными прочностными характеристиками, поскольку его делают из инструментальной стали. С учетом всего этого можно быть уверенным, что, используя кабельный нож, вы сможете качественно выполнить обработку провода. Ко всему прочему кабельные ножи являются на настоящий момент одними из самых доступных по цене подобных устройств.

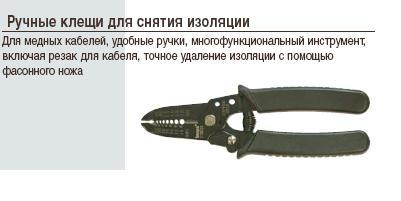

Плоскогубцы и клещи

Знакомясь с ассортиментом устройств для работы с электромонтажными изделиями, можно обнаружить, что самым популярным инструментом, который присутствует практически в каждом стандартном и универсальном наборе, являются плоскогубцы . Но, как и все прочие виды приспособлений для работы с изоляцией, они также обладают своими особенностями. В первую очередь они имеют несколько прецизионных отверстий разного диаметра, а в дополнение к ним прямые лезвия и рельефные губки. За счёт этих конструкционных особенностей плоскогубцы не только позволяют качественно снимать изоляцию с проводов, но и делать это, не прилагая особых усилий.

Примечательно, что плоскогубцы можно использовать и для выполнения изгибов зачищенной проволоки, захватов и резки кабеля. В этой категории инструмента есть ещё одно интересное приспособление - клещи, предназначенные для захвата электромонтажных изделий. Они также будут незаменимы для домашнего мастера, ведь одной из главных их особенностей является способность подстраиваться под любой диаметр кабеля, для чего не придется совершать дополнительных манипуляций. Аналогичное назначение имеют и кусачки, однако к ним специалисты прибегают лишь в тех случаях, когда необходимо добиться высокой точности и скорости при выполнении рабочего процесса.

Стрипперы

Представляют собой разновидность инструмента для проведения электромонтажных работ, предназначенного для снятия с проводов изоляции и разделения жил. Производители выпускают два вида устройств:

для обработки обычного электрокабеля;
для зачистки витой пары.

В конструкции инструмента для зачистки оболочки можно выделить две рукояти и губки с лунками различного диаметра. Таким образом, ориентируясь на показатели сечения, мастер подбирает для себя подходящую ему для зачистки кабеля лунку.

Во время выполнения рабочего процесса рукояти сводят друг к другу, что заставляет резцы сжиматься в лунках, и под их воздействием происходит захват изоляции. После этого нужно только потянуть за кабель, чтобы полностью очистить провод от оболочки.

Самые примитивные модели стрипперов имеют лунки только на губках. Для профессионалов этого может оказаться недостаточно. Поэтому они используют специальный инструмент, у которого дополнительно присутствуют отверстия между рукоятками, обеспечивающими инструменту более широкие возможности для проведения работ.

Как пользоваться

Производители выпускают стрипперы в нескольких вариантах:

обычные ручные;
полуавтоматические;
автоматические.

Каждое из этих устройств обладает своими особенностями эксплуатации. Нам же хочется познакомить вас с самым популярным вариантом этого инструмента - полуавтоматическим. Научиться обращаться с ним сможет даже неспециалист.

Сперва нужно выставить на требуемую длину ограничитель, который позволяет ещё до зачистки кабеля определить оголяемую длину проводника.
Если эта длина окажется слишком большой, то ограничитель можно немного опустить.
После этого проводник укладывают на губки щипцов, упирают в ограничитель и начинают давить на ручки.

При тщательном рассмотрении конструкции инструмента можно увидеть зазубрины на одной из сторон губки, которые в момент нажатия на рукояти начинают оказывать всё большее давление на изоляцию. Также нужно отметить, что у губок щипцов с обеих сторон имеются выступы с острыми кромками, которые позволяют выполнять аккуратную подрезку изоляционной оболочки.

В тот момент, когда мастер оказывает необходимое усилие на рукояти, губки резко раздвигаются за счет срабатывания специального механизма. В результате изоляционная оболочка в месте произведенного надреза обрывается и вытаскивается. Благодаря подобному устройству щипцов снимать изоляцию можно даже с кабеля , имеющего несколько жил, однако успешно справиться с этой задачей получится лишь при условии, если толщина жил небольшая. Большинство современных стрипперов позволяет очищать проводники от изоляции сечением от 0,2 до 6 мм 2 .

Разновидности

Самый примитивный вариант щипцов выполнен в виде бокорезов с лезвиями, на которых расположено несколько фигурных выемок различного диаметра. С помощью каждой из таких выемок можно снимать оболочку с кабеля только определенного диаметра. Причём за один рабочий цикл можно выполнять зачистку только одной жилы. Есть ещё полуавтоматические стрипперы, с которыми мы уже успели познакомиться.

Также производители выпускают и щипцы более сложной конструкции - автоматические. От выше рассмотренных модификаций этот инструмент отличается наличием электрического привода и позволяет снимать оболочку с кабеля в автоматическом режиме. В магазинах можно найти и специальные версии автоматических стрипперов, возможности которых позволяют не только снимать изоляцию, но и зачищать жилы и скручивать их в случае работы с многопроволочными проводниками.

Также существует специальный вид щипцов, предназначенных для обработки витой пары, которые выполнены в виде зажима со встроенным лезвием. Благодаря такому устройству они позволяют довольно точно и аккуратно разрезать внешнюю оболочку кабеля. С помощью этого инструмента можно подготавливать коаксиальные кабели с целью последующей установки F-коннектора.

Однако сегодня производители выпускают и для коаксиального кабеля свой тип стриппера. Из его особенностей следует отметить наличие дополнительного лезвия и сменных вставок, предназначенных для кабелей различного диаметра. Одно лезвие необходимо для снятия внешней оболочки, а другое - для внутренней. Для успешного выполнения зачистки необходимо перед работой точно настроить инструмент.

Также в магазинах можно встретить стрипперы для силовых кабелей и оптических волокон. Последний вариант обеспечивает высокую точность зачистки изоляции, но и стоит заметно дороже своих аналогов. Его, как правило, используют профессионалы для выполнения узкоспециализированных задач. Он позволяет снимать тончайшие слои оболочки с волоконно-оптического проводника.

Как выбрать подходящий инструмент

Перед покупкой пассатижей и вообще любого инструмента нужно помнить, что каждый из них предусматривает свои особенности работы с ним. Если говорить о кабельных ножах, то они обладают широким функционалом и позволяют снимать изоляцию с проводников любого размера и сечения. Однако этот инструмент требует бережного обращения, иначе можно легко нарушить структуру металлической основы кабеля. Лучше всего для удаления оболочки с проводника использовать клещи и плоскогубцы, однако они не являются столь же универсальными, поскольку рассчитаны на работу только с проводниками определенного диаметра.

К примеру, большинство подобных приборов подходит для снятия изоляции с проводников диаметром от 0,4 до 4 см. Обычно этого диапазона значений оказывается достаточно для обработки большинства электрических проводов.

Но если придется иметь дело со специализированными кабелями, потребуется альтернативное устройство для зачистки изоляции. Вдобавок к этому следует обращать внимание на характеристики рукоятки, поскольку они могут повлиять на качество и точность зачистки. На ручках клещей для снятия изоляции с проводов обязательно должно присутствовать диэлектрическое покрытие, которое обеспечит защиту рук от поражения током .

Технические характеристики

Выбирая подходящий инструмент для работы с определенными проводниковыми изделиями, нужно помнить, что производители выпускают их в большом количестве вариантов, каждый из которых обладает свойственными только им техническими характеристиками. Остановимся подробнее на рабочих параметрах, которыми обладает полуавтоматический стриппер, наиболее часто используемый в бытовых условиях.

При знакомстве с ним в первую очередь нужно обращать внимание на такую характеристику, как сечение провода, которое у большинства моделей имеет показатель 0,2−6 мм 2 . Если модель оснащена опцией опрессовки, то в описании должна присутствовать информация о размере гильз и наконечников. Для рассматриваемого варианта инструмента максимальное значение сечения гильз тоже будет 6 мм 2 . Аналогичным образом дело обстоит и с кусачками, которые предусмотрены в этом инструменте. Они также рассчитаны на работу с проводником этого же размера.

Чем стриппер отличается от кримпера

По своему устройству кримпер мало чем отличается от плоскогубцев. Главное его отличие связано с его функциональным назначением - он предназначен для выполнения прямо противоположных работ, чем инструмент, используемый для зачистки кабеля. Кримпер применяют, когда нужно обжать провода для их последующего соединения и монтажа.

Использовать этот съемник изоляции не рекомендуется, но в сочетании со стриппером он способен помочь в решении следующих задач - зачистка и обжим проводов. Иначе говоря, благодаря стрипперу и кримперу вы сможете выполнить основные виды работ, которые чаще всего возникают при установке электромонтажных изделий, а именно снять оболочку с проводников и скрепить их между собой. Эти устройства оснащены двумя функциональными зонами, на которых расположены пазы обжима и губки.

Подводя итоги

В процессе установки различных электромонтажных устройств и подключения бытовой техники приходится проводить предварительную обработку электрических проводников. Очень важно , чтобы эта работа была выполнена надлежащим образом без повреждения жил кабелей. Это можно сделать, только используя специализированный инструмент для зачистки изоляции. Чаще всего применяют стриппер, которым можно аккуратно снять изоляцию, сохранив в целости защитную оболочку проводника.

Однако для качественного выполнения этой операции необходимо правильно подобрать стриппер, поскольку не все из них являются универсальными. Необходимо в первую очередь учитывать тип кабеля, с которым предстоит работать, а также его диаметр. Не следует забывать и о безопасности. Выбираемый инструмент для снятия изоляционной оболочки обязательно должен быть оборудован ручками с диэлектрическим покрытием, которое защитит мастера во время работы от поражения током.

Когда вы прокладываете электропроводку одним из самых основных и ответственных этапов является снятие изоляции с проводов. И будет совершенно не важно какой вы будете обрабатывать материал – медный, с пластиковой или покрытый эмалью, т.к. в каждом из этих случаев требуется соблюдение технологии зачистки. Если вы проигнорируете советы и рекомендации о том, как снять изоляцию с провода, то в итоге технические характеристики всей электрической системы будут не высоки. В этой статье посмотрим на несколько способов снятия материалов различного типа, а также на приспособление для этой работы.

Структура проводов

Всю проводку можно разделить на два типа:

1. Одножильные;

2. Многожильные.

Одножильный– это значит, что в нем его сечение формируется одной жилой или проводком. Многожильные же – это те, у которых сечение формируется наличием нескольких тонких, которые переплетаются между собой. У них для упругости и эластичности вплетается нить, напоминающая капроновую. Есть принимать во внимание эту особенность, то технология снятия у каждого отельного случая может быть различаться.

Как снять изоляцию ножом

Посмотрим, как быстро снять изоляцию с помощью ножа. Если вы решили использовать этот способ, то ни в коем случае нельзя проводить подрезку по кругу в перпендикулярном положении, т.к. этим вы можете вызвать насечку медных жил. В итоге, даже при не большом изгибе жилы могут быстро и легко сломаться именно в месте надреза. Особенно это нежелательно делать при работе с сечением 0,6-0,8 мм. Так, несколько раз согнувшись, он переломится полностью. Когда вы снимаете ее ножом, то лезвие нужно держать почти в одной плоскости с плоскостью и осью. В первую очередь нужно срезать вдоль жил, а после этого она, уже разрезанная вдоль, отводится в сторону от жил и срезается.

Однако обращаем ваше внимание, что если вы решили снять изоляцию подобным образом, то будьте аккуратны, т.к. с легкостью можно порезать себе руки.

Применение бокорезов

Большинство начинающих электриков, когда решают работать бокорезами, не используют их правильно. Так, чаще всего, этот инструмент для снятия изоляции с проводов как придется берется в руки и не обращается внимание на положение режущих кромок. А ведь, между прочим, если вы неправильно взяли бокорезы, то вам придется прикладывать большее усилие. Помимо этого, имеется большой риск переломить или перекусить.

Технология работы бокорезами такова : режущие кромки направляете в противоположную сторону движению инструмента. Все потому, что при таком расположении лезвие станет врезаться даже при минимальных усилиях. В итоге, вы получаете удаленную трубочкой оболочку и не поврежденный провод.

Снять изоляцию путем оплавления

Если вам надо убрать изоляционный материал и у вас под рукой имеется паяльник, то вы можете использовать термический метод. Для этого просто нагрейте паяльник и проведите жалом по пластмассовой изоляции. Естественно, после нагревания вы легко снимете оплавленную оболочку с медного провода или любого другого. Использование подобного способа никак не нарушит его целостность. А вот если вам потребуется зачистить большое количество проводников с подобной обмоткой, то можно применять спецприспособление. К примеру, отлично подойдет выжигатель по дереву, ранее известный под названием «Узор».

Использование этого способа актуально при старом материале. Когда он слишком долго эксплуатируется обмотка становится хрупкой и жесткой. Тем более, что чаще всего, из распределительной коробки провода выступают всего на пару сантиметров, так, что ни ножом, ни кусачками их не зачистить. А вот если как раз применить зажигалку или паяльник, то у вас легко получится снять то, что задумали.

Удаление с эмалированного варианта

Если нужно снять изоляцию с провода, имеющего толщину 0,2 мм, то лучшим вариантом будет механическая обработка ножом или наждачной бумагой.

Чтобы обработать кабель, обладающий тонким покрытием, то можно применять с мелким сечением наждачную бумагу. Ее нужно согнуть пополам рабочей поверхностью внутрь. После этого проводник заворачивайте в этот согнутый лист и, немного прижимая, протягивайте. Так нужно делать до тех пор, пока эмаль полностью не удалится.
Если работать ножом, то зачищаемую часть кабеля нужно уложить на твердое основание. Затем начинать соскабливать эмаль, проворачивая при этом проводник, до тех пор пока все не будет очищено.

Однако при диаметре менее 0,2 мм этот механический способ использовать не получится, т.к. эмаль вы полноценно не удалите, а поломать сам провод можно в два счета. В таких ситуациях можно использовать термохимический способ зачистки с применением хлорвиниловой изоляции и паяльника. Последовательность будет такова: нагреваете паяльник, кладете хлорвиниловую оболочку на стол, а на нее зачищаемый проводник, и по нему ведите паяльником. В итоге, под влиянием температуры выделяется хлор, который и будет очищать от эмали.

В основном подобные варианты используются в устройствах радиосвязи и наматывается на индуктивные катушки. Он называется лицендрат. Внешне он выглядит так: большое количество тонких проводков, свитых в единое целое покрытое эмалью.

Обратите внимание на еще один интересный способ снять эмалированное покрытие. Для него вам нужно приобрести таблетки аспирина. Затем на таблетку укладывайте материал и точно так же по нему ведите паяльником. В итоге вы получите оголенный итог, да и к тому же залуженный.

Зачистка фторопластовой изоляции

Фторопластовая изоляция – это полимер, производимый химическим способом. Имеет ряд положительных свойств. К примеру, не намокает в воде и имеет высокую устойчивость к различным органическим веществам. Его параметры позволяют ему обладать стойкостью к температуре до 300 °С. Является идеальным вариантом электрического диэлектрика. Однако имеется один основной недостаток – стоимость. Именно из-за его высокой цены он применяется лишь в исключительных случаях. В бытовых условиях он полюбился радиолюбителям, т.к. после его пайки он имеет эстетичный внешний вид, не оплавляется, да и места занимает немного.

Сам фторопласт выглядит в форме узкой тонкой ленты, которая плотно намотана на многожильный сердечник. Снять фторопластовый вариант можно только ножом. Она соскабливается до необходимой вам длины. После того, как он оголился, оболочка отводится в сторонку, а остатки срезаются.

Обращаем внимание! Тканевая или резиновая изоляция снимается любым из вышеописанных способов. Основная задача – не допускать надрезов основной жилы.

Использование автоматического стриппера

Все способы, описанные выше, являются ручными. Они занимают много времени и вашего внимания, и это не говоря уже про опыт подобной работы. Если снимать изоляцию вам приходится довольно часто, то лучше немного автоматизировать все процесс. Для этого уже давно разработан специальный инструмент для снятия изоляции с проводов, который называется стриппер. Для примера разберем модель стриппера WS-04. По своему внешнему виду он напоминает клещи, имеющие на своих концах рычаг кулачки. Верхние являются подвижными, а нижние – стационарные. Для того, чтобы зажать кабель используется левая пара, а правая – для того, чтобы подрезать и снять ее. Во время первого сведения ручек, левая часть зажимает, а правая врезается острыми кромками в оболочку. При сведении ручек режущая часть постепенно зачищает. Вся работа стриппером по зачистке занимает всего пару секунд.

С помощью стриппера снимать изоляцию с проводов можно одним нажатием руки. Для примера рассмотрим, как снять изоляцию с провода стриппером.

Провод нужно завести меж режущих ножей, располагающихся на внутренней стороне ручки. После этого их нужно свести. В итоге выходит срез без каких-либо деформаций. Чтобы вы поняли разницу, при отрезе кусачками торец всегда немного заостряется и сплющивается.
Следующим шагом будет заведение одного конца между неподвижной и подвижной губкой. По нажатию на ручки покрытие снимется. Во время подобной зачистки не будет каких-либо засечек.
Для регулировки точной длины удаления можно пользоваться синим ограничителем.
Двухжильные провода стриппером зачищаются в два захода: первый – снимается хлорвиниловая трубка; второй – одновременное снятие с 2 элементов.

Помимо этого стриппер можно применять для зачистки телефонных кабелей перед их запрессовкой и экранированных вариантов. Правда при работе с ними это будет сложная задача, особенно если проводник малого диаметра. Однако, несмотря на это, расскажем технологию работы. Во-первых, нужно снять оболочку с экранирующей оплетки. Для оголения центральной жилы нужно с помощью шила или иголки расплести оплетку. После этого выполнить уже известное движение стриппером и он оголен. Помните, что зачищать его ножом трудоемкая работа, да и к тому же можно с легкостью его повредить.

Обработка коаксиального кабеля

Снимать изоляцию с проводов на коаксиальном варианте вполне возможно своими силами. Хоть все оборудование для этой процедуры и не слишком дорогое, мы покажем вам, как это сделать ножом и кусачками. Обычно подобные модели применяются для подключения телевизионных антенн.

Ниже приведем последовательность действий для того, чтобы зачистить коаксиальную модель:

Провод необходимо взять вертикально;
Канцелярским ножом следует плотно под прямым углом нажать на кабель на расстоянии от конца 2,5 см. Не нажимайте концом лезвия, в противном случае есть риск его поломки и отскока в глаза.
Далее нужно прорезать внешнюю оболочку, оплетку, фольгу и диэлектрическую пену (белого цвета). Именно подобные слои и имеет этот вариант. По мере того, как вы будете нажимать на лезвие ножа, вы почувствуете определенное сопротивление. После того, как лезвие войдет до половины кабеля, давление нужно немного уменьшить во избежание повреждения центральной жилы.
Затем пройдитесь, подрезая, по кругу кабеля. При этом все желательно делать осторожно, чтобы не оставлять зарубок на центральной жиле.
После подрезки край покрутите и потяните. Таким образом вы снимете отрезанный конец.
При наличии под оболочкой проводков, то просто срежьте их кусачками, чтобы они не выпирали за границу оболочки. Проверьте наличие зачесек на центральной жиле. При их наличии все придется повторить.
На центральной жиле может оставаться диэлектрическая пена. Она просто удаляется ногтем
Для соединения кабеля с F коннектором предварительно необходимо удалить небольшую часть наружной оболочки.
От предыдущей точки отреза отмеряйте 8 мм. Выполните надрез во внешней оболочке. Все точно также, как и ранее – перпендикулярно к жиле. Следите за тем, чтобы не удалить оплетку. Однако для подключения отдельных F коннекторов удаление оплетки необходимо, а для других нет. В итоге вы должны получить жилу в диэлектрической пене, завернутую в обмотку (в виде фольги).
Когда вы еще не определились нужна ли оплетка вам, то лучше оставьте ее на время. Она располагается вокруг диэлектрической пены.
Оплетку нужно завернуть поверх наружной оболочки. После этого белая пена оголяется. Здесь уже нужно определиться с типом вашего F коннектора и формой оголенного провода.
Обратите внимание, что между центральной жилой и оплеткой не должно быть никаких жил. Это будет видно.
F коннектор помещается на конец кабеля.
После посадки коннектора диэлектрик должен находиться не его дне. Является недопустимым такая ситуация, чтобы он не доставал до дна коннектора или выглядывал.
Обращаем внимание, что нельзя допускать соприкосновения F коннектора с жалом.
Все, коаксиальный кабель готов к работе.

Иногда в процессе повседневных дел необходимо зачистить кабель или провод, но не все знают, как это сделать. Многие из-за ошибочного представления об этом деле повреждают внутренний стержень либо полностью перерезают его. Есть те, кто не знает суть разницы между проводами и кабелями, а она есть!

Провод считается особенным проводником, в некоторых случаях он предлагается в “голом” виде без необходимости снятия изоляции. А кабель предлагается в виде множества носителей тока, соединенных воедино без соприкосновения, и покрытых специальным материалом.

Далее разберемся, как правильно зачищать провода, поскольку иногда они обладают множественной оболочкой – верхней и для каждого элемента внутри. Согласитесь в таком случае опрометчиво опираться лишь на помощь ножа.

Набор инструментов для выполнения такой работы

Иногда требуется использовать особенный инструмент для зачистки проводов, поскольку из-за объективных причин подходит только этот вид. Чаще всего используются:

Бокорезы, поскольку они есть почти у каждого хозяина, и неприхотливы в работе;
Монтажные, канцелярские либо строительные виды ножа – допускается острый бытовой вариант;
Одна из версий электрообжигателя;
Допускается применение плоскогубцев;
Специализированные версии резаков, созданные для работы с толстыми проводами либо ножницы для резки металла;
Для удобства подойдут тиски либо любой вариант приспособления для фиксации.

С помощью этих устройств можно сделать простой вариант очистки почти любого провода. Теперь ознакомьтесь с фото зачистки проводов чтобы вы осознали, как выглядят различные инструменты и нюансы техники работы с ними. Но бывают особенные случаи, требующие применение редких инструментов. Рассмотрим некоторые из них:

Стриппер может помочь в сложной ситуации, поскольку создан с одной целью – помогать качественно зачищать провода. Упрощенные варианты по функциональности почти не отличаются от бокорезов.

На лезвиях имеются выемки, обладающие различным радиусом для работы с жилами, подходящего сечения. А полуавтоматическая версия обладает набором из двух губок и лезвий.

Для эксплуатации потребуется конец кабеля положить на рабочее отделение зафиксировать положение и осуществить снятие изоляции. Лезвиями надрезается верхний покров изоляции, а губками качественно снимается остальная ее часть. На территории России эту версию называют КСИ (клещи, помогающие снимать изоляцию).

Но есть изделия, помогающие осуществлять несколько операций:

Они обрезают зону изоляции;
Зачищают остатки изоляции;
Помогают качественно скручивать жилы.

Важно: Когда операции с проводами или кабелем завершены обязательно проверьте их текущее состояние. Все места новых соединений должны получить новую защиту с помощью ленты для изолирования.

Немецкий производитель “Knipex” выпускает множество качественных инструментов для осуществления зачистки различных носителей тока. Профессионалы часто используют их, поскольку они проверяются различными тестами на основе напряжения в 10 000 вольт либо при воздействии температуры в районе +70 и до -25 по Цельсию.Из-за этого надежность гарантируется.

Эта компания предлагает:

Набор комбинированных плоскогубцев;
Вязальные типы клещей;
Зажимные виды клещей;
Различные варианты кусачек;
Внушительный список многофункциональных пинцетов;
Щипцы практически любого назначения;
Ножи для работы с кабелем.

В чем заключается процесс очищения носителя тока от изоляции?

Объяснение необходимо чтобы вы осознавали, как зачистить провод от изоляции, и каковы нюансы этого процесса. Обычно для этого используется простой бокорез, поскольку именно это устройство чаще других оказывается под рукой у хозяев.

Но такая затея не всегда приводит к положительному результату, поскольку не все умеют использовать этот инструмент, и повреждают внутреннюю часть.

После этого кабель или провод могут быть опасными или не смогут переносить напряжение. Чтобы этого не произошло необходимо правильно расставить ножи бокореза для качественного входа в изоляцию за счет минимального давления пальцев руки.

Сложно сказать какое приспособление лучше для зачистки, поскольку все они отличаются положительными и отрицательными сторонами. И не всегда имеется хоть какой-то вид инструмента.

В таком случае приходится использовать нож – немного нажать лезвием на изоляцию и осуществить круговое движение. Когда удается достигнуть жилу можно стянуть изоляцию плоскогубцами или руками, некоторые народные умельцы делают это зубами, что не можем рекомендовать, поскольку риск заразится чем-то либо проглотить покрытие проводов слишком велик.

Если нет ножа, тогда необходимо найти другой режущий элемент. Обычно легкая зачистка проводов возможна с помощью лезвия, но это необходимо делать очень осторожно чтобы не порезаться. Можно надеть плотные перчатки, но в них процесс снятия изоляции, может, заметно осложнится.

Поясним этапы использования лезвия:

Подойдет не нужное лезвие от бритвы;
После слома на две половины используйте наиболее удобный и острый режущий элемент;
Рекомендуем создать фиксацию провода с помощью струбцины или тисков. Иногда подходит зажим для крупных настольных ламп;
Выполняется разрезание изоляции вдоль тела проводника;
Необходимы осторожные разрезы по сечению без касания жилы;
Пришло время согнуть кабель и позволить краям в районе надрезов удобно разойтись;
Используем ноготь для снятия изоляции – обычно этого достаточно.

Снятие изоляции у тонких либо обмоточных видов проводов

Если проводник обладает толщиной в 0,2 мм рекомендуем применять механическую версию снятия изоляции. Для этого можно использовать различные подходы:

С помощью наждачной бумаги можно создать отличные условия для снятия изоляции. Для этого она сгибается абразивной стороной по направлению во внутрь чтобы образовался замкнутый круг. В него помещается провод – путем легкого нажатия постепенно снимается необходимая часть покрытия изоляции.

С помощью ножа можно осуществить похожую процедуру. Необходимо положить провод на твердую основу. Поднести лезвие к изоляции, и понемногу крутить провод до полного снятия покрытия.

Если толщина проводника, окажется менее 0,2 мм, механическая версия не подойдет, и, скорее всего, сильно повредит жилу. Но можно использовать термохимический вариант избавления от изоляции.

Для работы с хлорвиниловой изоляцией используется паяльник:

Кладем провод на основе хлорвиниловой изоляции на удобное покрытие;
Разогреваем паяльник и осторожно водим по покрытию изоляции;
От нагрева хлор начнет отделяться от покрытия и оно будет исчезать;
Чтобы завершить работу необходимо использовать таблетку аспирина. Она кладется на провод и разогревается паяльником – постепенно распределяем ее по всему проводу.

Последний метод отличается сложностью, но зачистка проводов своими руками возможна и на его основе. Необходимо учитывать минимальный размер сечения и наличие множества жил скрученных в одно целое внутри кабеля. Но с учетом аккуратного выполнения любых из предложенный вариантов снятия изоляции – операция доступна любому хозяину.
