Найти пересечение плоскости и вектора. Пересечение прямой с плоскостью. Пересечение прямой линии с плоскостью

Данная глава рассказывает о том, как найти координаты точки пересечения прямой с плоскостью при заданных уравнениях, определяющих эту плоскость. Будет рассмотрено понятие точки пересечения прямой с плоскостью, два способа нахождения координат точки пересечения прямой с плоскостью.

Для углубленного изучения теории необходимо начать рассмотрение с понятия точки, прямой, плоскости. Понятие о точке, прямой линии рассматривается как на плоскости, так и в пространстве. Для детального рассмотрения необходимо обратиться к теме о прямой и плоскости в пространстве.

Существует несколько вариаций расположения прямой относительно плоскости и пространства:

• прямая лежит в плоскости;
• прямая параллельна плоскости;
• прямая пересекает плоскость.

Если рассмотреть третий случай, то отчетливо видно, что прямая с плоскостью при пересечении образуют общую точку, которую называют точкой пересечения прямой и плоскости. рассмотрим данный случай на примере.

Нахождение координат точки пересечения прямой и плоскости

Была введена прямоугольная система координат О х у z трехмерного пространства. Каждая прямая имеет свое собственное уравнение, а каждая плоскость соответствует своему заданному уравнению, каждая точка имеет определенное количество действительных чисел – координат.

Чтобы подробно разобраться в теме координат пересечения, необходимо знать все виды уравнения прямой в пространстве и уравнений плоскости. в данном случае пригодятся знания о переходе от одного вида уравнения к другому.

Рассмотрим задачу, которая основывается на заданном пересечении прямой и плоскости. она сводится к нахождению координат пересечений.

Пример 1

Вычислить, может ли точка М 0 с координатами - 2 , 3 , - 5 являться точкой пересечения прямой x + 3 - 1 = y - 3 = z + 2 3 с плоскостью x - 2 y - z + 3 = 0 .

Решение

Когда точка принадлежит некоторой прямой, координаты точки пересечения являются решением обоих уравнения. Из определения имеем, что при пересечении образуется общая точка. Для решения задания необходимо подставить в оба уравнения координаты точки М 0 и вычислить. Если она является точкой пересечения, то оба уравнения будут соответствовать.

Представим координаты точки - 2 , 3 , - 5 и получим:

2 + 3 - 1 = 3 - 3 = - 5 + 2 3 ⇔ - 1 = - 1 = - 1 - 2 - 2 · 3 - (- 5) + 3 = 0 ⇔ 0 = 0

Так как получаем верные равенства, делаем вывод, что точка М 0 - точка пересечения заданной прямой с плоскостью.

Ответ: заданная точка с координатами является точкой пересечения.

Если координаты точки пересечения являются решением обоих уравнений, то они пересекаются.

Первый способ нахождения координат пересечения прямой и плоскости.

Когда задается прямая a с плоскостью α прямоугольной системы координат, известно, что они пересекаются в точке М 0 . Для начала займемся поиском координат заданной точки пересечения при заданном уравнении плоскости, имеющего вид A x + B y + C z + D = 0 с прямой линией a , являющейся пересечением плоскостей A 1 x + B 1 y + C 1 z + D 1 = 0 и A 2 x + B 2 y + C 2 z + D 2 = 0 . Данный способ задания прямой в пространстве рассматривается в статье уравнения прямой и уравнения двух пересекающихся плоскостей.

Необходимые нам координаты прямой a и плоскости α должны удовлетворять обоим уравнениям. Таким образом задается система линейных уравнений, имеющая вид

A x + B y + C z + D = 0 A 1 x + B 1 y + C 1 z + D 1 = 0 A 2 x + B 2 y + C 2 z + D 2 = 0

Решение системы подразумевает обращение каждого тождества в верное равенство. Следует отметить, что при таком решении мы определяем координаты пересечения 3 плоскостей вида A x + B y + C z + D = 0 , A 1 x + B 1 y + C 1 z + D 1 = 0 , A 2 x + B 2 y + C 2 z + D 2 = 0 . Для закрепления материала рассмотрим решение данных задач.

Пример 2

Прямая задана уравнением двух пересекающихся плоскостей x - y + 3 = 0 5 x + 2 z + 8 = 0 , причем пересекает еще одну 3 x - z + 7 = 0 . Необходимо найти координаты точки пересечения.

Решение

Необходимые координаты получим при составлении и решении системы, имеющей вид x - y + 3 = 0 5 x + 2 z + 8 = 0 3 x - z + 7 = 0 .

Следует обратить внимание на тему решения систем линейных уравнений.

Возьмем систему уравнений вида x - y = - 3 5 x + 2 z = - 8 3 x - z = - 7 и произведем вычисления по определителю основной матрицы системы. Получаем, что

∆ = 1 - 1 0 5 0 2 3 0 - 1 = 1 · 0 · (- 1) + (- 1) · 2 · 3 + 0 · 5 · 0 - 0 · 0 · 3 - 1 · 2 · 0 - (- 1) · 5 · (- 1) = - 11

Так как определитель матрицы не равен нулю, система имеет только одно решение. Для этого мы применим метод Крамера. Он считается очень удобным и подходящим для данного случая.

∆ x = - 3 - 1 0 - 8 0 2 - 7 0 - 1 = (- 3) · 0 · (- 1) + (- 1) · 2 · (- 7) + 0 · (- 8) · 0 - - 0 · 0 · (- 7) - (- 3) · 2 · 0 - (- 1) · (- 8) · (- 1) = 22 ⇒ x = ∆ x ∆ = 22 - 11 = - 2 ∆ y = 1 - 3 0 5 - 8 2 3 - 7 - 1 = 1 · (- 8) · (- 1) + (- 3) · 2 · 3 + 0 · 5 · (- 7) - - 0 · (- 8) · 3 - 1 · 2 · (- 7) - (- 3) · 5 · (- 1) = - 11 ⇒ y = ∆ y ∆ = - 11 - 11 = 1 ∆ z = 1 - 1 - 3 5 0 - 8 3 0 - 7 = 1 · 0 · (- 7) + (- 1) · (- 8) · 3 + (- 3) · 5 · 0 - - (- 3) · 0 · 3 - 1 · (- 8) · 0 - (- 1) · 5 · (- 7) = - 11 ⇒ z = ∆ z ∆ = - 11 - 11 = 1

Отсюда следует, что координаты точки пересечения заданной прямой и плоскости имеет значение (- 2 , 1 , 1) .

Ответ: (- 2 , 1 , 1) .

Система уравнений вида A x + B y + C z + D = 0 A 1 x + B 1 y + C 1 z + D 1 = 0 A 2 x + B 2 y + C 2 z + D 2 = 0 имеет одно единственное решение. Когда прямая a определена такими уравнениями, как A 1 x + B 1 y + C 1 z + D 1 = 0 A 2 x + B 2 y + C 2 z + D 2 = 0 , а плоскость α задается уравнением A x + B y + C z + D = 0 , то они пересекаются. Когда прямая лежит в плоскости, система выдает бесконечное множество решений. При их параллельности уравнение решений не имеет, так как нет общих точек пересечения.

Пример 3

Найти точку пересечения прямой z - 1 = 0 2 x - y - 2 = 0 и плоскости 2 x - y - 3 z + 1 = 0 .

Решение

Заданные уравнения необходимо преобразовать в систему z - 1 = 0 2 x - y - 2 = 0 2 x - y - 3 z + 1 = 0 . Когда она будет иметь единственное решение, то получим искомые координаты пересечения в точке. При условии, если нет решений, то они параллельны, либо прямая лежит в этой же плоскости.

Получим, что основная матрица системы – A = 0 0 1 2 - 1 0 2 - 1 - 3 , расширенная – T = 0 0 1 1 2 - 1 0 2 2 - 1 - 3 - 1 . Нам необходимо определить ранг матрицы A и T методом Гаусса:

1 = 1 ≠ 0 , 0 1 - 1 0 = 1 ≠ 0 , 0 0 1 2 - 1 0 2 - 1 - 3 = 0 , 0 1 1 - 1 0 2 - 1 - 3 - 1 = 0

Тогда получим, что ранг основной матрицы равен рангу расширенной. Применим теорему Кронекера-Капелли, отсюда видно, что у системы есть бесконечное множество решений. Получим, что прямая z - 1 = 0 2 x - y - 2 = 0 принадлежит плоскости 2 x - y - 3 z + 1 = 0 , что говорит об их невозможности пересечения и наличии общей точки.

Ответ: нет координат точки пересечения.

Пример 4

Задано пересечение прямой x + z + 1 = 0 2 x + y - 4 = 0 и плоскости x + 4 y - 7 z + 2 = 0 , найти координаты точки пересечения.

Решение

Необходимо собрать заданные уравнения в систему вида x + z + 1 = 0 2 x + y - 4 = 0 x + 4 y - 7 z + 2 = 0 . Для решения применяем метод Гаусса. С его помощью мы определим все имеющиеся решения коротким путем. Для этого запишем

x + z + 1 = 0 2 x + y - 4 x + 4 y - 7 z + 2 = 0 ⇔ x + z = - 1 2 x + y = 4 x + 4 y - 7 z = - 2 ⇔ ⇔ x + z = - 1 y - 2 z = 6 4 y - 8 z = - 1 ⇔ x + z = - 1 y - 2 z = 6 0 = - 25

Применив метод Гауса, стало понятно, что равенство неверное, так как система уравнений решений не имеет.

Делаем вывод, что прямая x + z + 1 = 0 2 x + y - 4 = 0 с плоскостью x + 4 y - 7 z + 2 = 0 не имеют пересечений. Отсюда следует, что невозможно найти координаты точки, так как они не пересекаются.

Ответ: нет точек пересечения, так как прямая параллельна плоскости.

Когда прямая имеет задана параметрическим или каноническим уравнением, то отсюда можно найти уравнение пересекающихся плоскостей, которые определяют прямую a , после чего искать необходимые координаты точки пересечений. Имеется еще один метод, который применяется для нахождения координат точки пересечения прямой и плоскости.

Второй способ нахождения точки начинается с задания прямой a , пересекающей плоскость α в точке М 0 . Необходимо найти координаты заданной точки пересечения при заданном уравнении плоскости A x + B y + C z + D = 0 . Прямую а определяем параметрическими уравнениями, имеющими вид x = x 1 + a x · λ y = y 1 + a y · λ z = z 1 + a z · λ , λ ∈ R .

Когда в уравнение A x + B y + C z + D = 0 производится подстановка x = x 1 + a x · λ , y = y 1 + a y · λ , z = z 1 + a z · λ , выражение примет вид уравнения с неизвестной λ . Необходимо разрешить его относительно λ , тогда получим λ = λ 0 , которое соответствует координатам точки, в которой они пересекаются. Вычисление координат точки производится из x = x 1 + a x · λ 0 y = y 1 + a y · λ 0 z = z 1 + a z · λ 0 .

Подробнее этот способ будет рассмотрен на примерах, приведенных ниже.

Пример 5

Найти координаты точки пересечения прямой x = - 1 + 4 · λ y = 7 - 7 · λ z = 2 - 3 · λ , λ ∈ R с плоскостью x + 4 y + z - 2 = 0 .

Решение

Для решения системы, необходимо произвести подстановку. Тогда получаем, что

1 + 4 · λ + 4 · 7 - 7 · λ + 2 - 3 · λ - 2 = 0 ⇔ - 27 · λ + 27 = 0 ⇔ λ = 1

Найдем координаты точки пересечения плоскости с прямой, используя параметрические уравнения, со значением λ = 1 .

x = - 1 + 4 · 1 y = 7 - 7 · 1 z = 2 - 3 · 1 ⇔ x = 3 y = 0 z = - 1

Ответ: (3 , 0 , - 1) .

Когда прямая вида x = x 1 + a x · λ y = y 1 + a y · λ z = z 1 + a z · λ , λ ∈ R принадлежит плоскости A x + B y + C z + D = 0 , тогда необходимо подставить туда уравнение плоскости выражения x = x 1 + a x · λ , y = y 1 + a y · λ , z = z 1 + a z · λ , тогда получим тождество такого вида 0 ≡ 0 . При параллельности плоскости и прямой получаем неверное равенство, так как нет точек пересечения.

Если прямая задана каноническим уравнением, имеющим вид x - x 1 a x = y - y 1 a y = z - z 1 a z , тогда необходимо переходить от канонических к параметрическим при поиске координат точки пересечения прямой с плоскостью A x + B y + C z + D = 0 , то есть получим x - x 1 a x = y - y 1 a y = z - z 1 a z ⇔ x = x 1 + a x · λ y = y 1 + a y · λ z = z 1 + a z · λ и применим необходимы способ для нахождения координат точки пересечения заданной прямой и плоскости в пространстве.

Если вы заметили ошибку в тексте, пожалуйста, выделите её и нажмите Ctrl+Enter

В этой статье мы ответим на вопрос: «Как найти координаты точки пересечения прямой и плоскости, если заданы уравнения, определяющие прямую и плоскость»? Начнем с понятия точки пересечения прямой и плоскости. Далее покажем два способа нахождения координат точки пересечения прямой и плоскости. Для закрепления материала рассмотрим подробные решения примеров.

Навигация по странице.

Точка пересечения прямой и плоскости – определение.

Возможны три варианта взаимного расположения прямой и плоскости в пространстве:

• прямая лежит в плоскости;
• прямая параллельна плоскости;
• прямая пересекает плоскость.

Нас интересует третий случай. Напомним, что означает фраза: «прямая и плоскость пересекаются». Говорят, что прямая и плоскость пересекаются, если они имеют только одну общую точку. Это общую точку пересекающихся прямой и плоскости называют точкой пересечения прямой и плоскости .

Приведем графическую иллюстрацию.

Нахождение координат точки пересечения прямой и плоскости.

Введем в трехмерном пространстве Oxyz . Теперь каждой прямой соответствуют уравнения прямой некоторого вида (им посвящена статья виды уравнений прямой в пространстве), каждой плоскости отвечает уравнение плоскости (можете ознакомиться со статьей виды уравнения плоскости), а каждой точке соответствует упорядоченная тройка чисел – координаты точки. Дальнейшее изложение подразумевает знание всех видов уравнений прямой в пространстве и всех видов уравнения плоскости, а также умение переходить от одного вида уравнений к другому виду. Но не пугайтесь, по тексту мы будем приводить ссылки на необходимую теорию.

Давайте сначала детально разберем задачу, решение которой мы можем получить на основании определения точки пересечения прямой и плоскости. Эта задача нас подготовит к нахождению координат точки пересечения прямой и плоскости.

Пример.

Является ли точка М 0 с координатами точкой пересечения прямой и плоскости .

Решение.

Нам известно, что если точка принадлежит некоторой прямой, то координаты точки удовлетворяют уравнениям прямой. Аналогично, если точка лежит в некоторой плоскости, то координаты точки удовлетворяют уравнению этой плоскости. По определению точка пересечения прямой и плоскости является общей точкой прямой и плоскости, тогда координаты точки пересечения удовлетворяют как уравнениям прямой, так и уравнению плоскости.

Таким образом, для решения поставленной задачи нам следует подставить координаты точки М 0 в заданные уравнения прямой и в уравнение плоскости. Если при этом все уравнения обратятся в верные равенства, то точка М 0 является точкой пересечения заданных прямой и плоскости, в противном случае точка М 0 не является точкой пересечения прямой и плоскости.

Подставляем координаты точки :

Все уравнения обратились в верные равенства, следовательно, точка М 0 принадлежит одновременно и прямой и плоскости , то есть, М 0 является точкой пересечения указанных прямой и плоскости.

Ответ:

Да, точка - это точка пересечения прямой и плоскости .

Итак, координаты точки пересечения прямой и плоскости удовлетворяют как уравнениям прямой, так и уравнению плоскости. Этим фактом и будем пользоваться при нахождении координат точки пересечения прямой и плоскости.

Первый способ нахождения координат точки пересечения прямой и плоскости.

Пусть в прямоугольной системе координат Oxyz заданы прямая a и плоскость , причем известно, что прямая a и плоскость пересекаются в точке М 0 .

Искомые координаты точки пересечения прямой a и плоскости , как мы уже говорили, удовлетворяют и уравнениям прямой a , и уравнению плоскости , следовательно, они могут быть найдены как решение системы линейных уравнений вида . Это действительно так, так как решение системы линейных уравнений обращает каждое уравнение системы в тождество.

Отметим, что при такой постановке задачи мы фактически находим координаты точки пересечения трех плоскостей, заданных уравнениями , и .

Решим пример для закрепления материала.

Пример.

Прямая, заданная уравнениями двух пересекающихся плоскостей как , пересекает плоскость . Найдите координаты точки пересечения прямой и плоскости.

Решение.

Требуемые координаты точки пересечения прямой и плоскости мы получим, решив систему уравнений вида . При этом будем опираться на информацию статьи .

Для начала перепишем систему уравнений в виде и вычислим определитель основной матрицы системы (при необходимости обращайтесь к статье ):

Определитель основной матрицы системы отличен от нуля, поэтому система уравнений имеет единственное решение. Для его отыскания можно воспользоваться любым методом. Мы используем :

Так мы получили координаты точки пересечения прямой и плоскости (-2, 1, 1) .

Ответ:

(-2, 1, 1) .

Следует отметить, что система уравнений имеет единственное решение, если прямая a , определенная уравнениями , и плоскость , заданная уравнением , пересекаются. Если прямая a лежит в плоскости , то система имеет бесконечное множество решений. Если же прямая a параллельна плоскости , то система уравнений решений не имеет.

Пример.

Найдите точку пересечения прямой и плоскости , если это возможно.

Решение.

Оговорка «если это возможно» означает, что прямая и плоскость могут не пересекаться.

. Если эта система уравнений имеет единственное решение, то оно даст нам искомые координаты точки пересечения прямой и плоскости. Если эта система не имеет решений или имеет бесконечно много решений, то о нахождении координат точки пересечения не может быть и речи, так как прямая либо параллельна плоскости, либо лежит в этой плоскости.

Основная матрица системы имеет вид , а расширенная матрица - . Определим А и ранг матрицы Т :
. То есть, ранг основной матрицы равен рангу расширенной матрицы системы и равен двум. Следовательно, на основании теоремы Кронекера-Капелли можно утверждать, что система уравнений имеет бесконечное множество решений.

Таким образом, прямая лежит в плоскости , и мы не можем говорить о нахождении координат точки пересечения прямой и плоскости.

Ответ:

Невозможно найти координаты точки пересечения прямой и плоскости.

Пример.

Если прямая пересекается с плоскостью , то найдите координаты точки их пересечения.

Решение.

Составим систему из заданных уравнений . Для нахождения ее решения используем . Метод Гаусса позволит нам не только определить, имеет ли записанная система уравнений одно решение, бесконечное множество решений или не имеет ни одного решения, но и найти решения в случае их наличия.

Последнее уравнение системы после прямого хода метода Гаусса стало неверным равенством, следовательно, система уравнений не имеет решений. Отсюда заключаем, что прямая и плоскость не имеют общих точек. Таким образом, мы не можем говорить о нахождении координат их точки пересечения.

Ответ:

Прямая параллельна плоскости и они не имеют точки пересечения.

Заметим, что если прямой a соответствуют параметрические уравнения прямой в пространстве или канонические уравнения прямой в пространстве , то можно получить уравнения двух пересекающихся плоскостей, определяющих прямую a , и после этого находить координаты точки пересечения прямой a и плоскости разобранным способом. Однако проще использовать другой метод, к описанию которого мы и переходим.

Построение точки пересечения прямой с проецирующей плоскостью сводится к построению второй проекции точки на эпюре, так как одна проекция точки всегда лежит на следе проецирующей плоскости, потому что все, что находится в проецирующей плоскости, проецируется на один из следов плоскости. На рис. 224,а показано построение точки пересечения прямой EF с фронтально-проецирующей плоскостью треугольника АВС (перпендикулярной плоскости V) На плоскость V треугольник АВС проецируется в отрезок а"с" прямой линии, и точка k" будет также лежать на этой прямой и находиться в точке пересечения е"f" с а"с". Горизонтальную проекцию строят с помощью линии проекционной связи. Види­мость прямой относительно плоскости треугольника ABC определяют по взаимному расположению проекций треугольника ABC и прямой EF на плоскости V. Направление взгляда на рис. 224,а указано стрелкой. Тот участок прямой, фронтальная проекция которого находится выше проекции треугольника, будет видимым. Левее точки k" проекция прямой находится над проекцией треугольника, следовательно, на плоскости H этот участок видимый.

На рис. 224, б прямая EF пересекает горизонтальную плоскость Р. Фронтальная проекция k" точки К - точки пересечения прямой EF с плоскостью Р - будет находиться в точке пересечения проекции е"f" со следом плоскости Рv, так как горизонтальная плоскость является фронтально-проецирующей плоскостью. Горизонтальную проекцию k точки K находят с помощью линии проекционной связи.

Построение линии пересечения двух плоскостей сводится к нахождению двух точек, общих для этих двух плоскостей. Для построения линии пересечения этого достаточно, так как линия пересечения - прямая, а прямая задается двумя точками. При пересечении проецирующей плоскости с плоскостью общего положения одна из проекций линии пересечения совпадает со следом плоскости, находящимся в той плоскости проекций, к которой перпендикулярна проецирующая плоскость. На рис. 225, а фронтальная проекция m"n" линии пересечения MN совпадает со следом Pv фронтально-проецирующей плоскости Р, а на рис. 225,б горизонтальная проекция kl совпадает со следом горизонтально-проецирующей плоскости R. Другие проекции линии пересечения строятся с помощью линий проекционной связи.

Построение точки пересечения прямой с плоскостью общего положения (рис. 226, а) выполняют с помощью вспомогательной проецирующей плоскости R, которую проводят через данную прямую EF. Строят линию пересечения 12 вспомогательной плоскости R с заданной плоскостью треугольника ABC, получают в плоскости R две прямые: EF - заданная прямая и 12 - построенная линия пересечения, которые пересекаются в точке К.

Нахождение проекций точки К показано на рис. 226,б. Построения выполняют в следующей последовательности.

Через прямую EF проводят вспомогательную горизонтально-проецирующую плоскость R. Ее след R H совпадает с горизонтальной проекцией ef прямой EF.

Строят фронтальную проекцию 1"2" линии пересечения 12 плоскости R с заданной плоскостью треугольника ABC с помощью линий проекционной связи, так как горизонтальная проекция линии пересечения известна. Она совпадает с горизонтальным следом R H плоскости R.

Определяют фронтальную проекцию k" искомой точки К, которая находится в пересечении фронтальной проекции данной прямой с проекцией 1"2" линии пересечения. Горизонтальная проекция точки строится с помощью линии проекционной связи.

Видимость прямой относительно плоскости треугольника ABC определяется способом конкурирующих точек. Для определения видимости прямой на фронтальной плоскости проекций (рис. 226,б) сравним координаты Y точек 3 и 4, фронтальные проекции которых совпадают. Координата Y точки 3, лежащей на прямой ВС, меньше координаты Y точки 4, лежащей на прямой EF. Следовательно, точка 4 находится ближе к наблюдателю (направление взгляда указано стрелкой) и проекция прямой изображается на плоскости V видимой. Прямая проходит перед треугольником. Левее точки К" прямая закрыта плоскостью треугольника ABC.

Видимость на горизонтальной плоскости проекций показывают, сравнив координаты Z точек 1 и 5. Так как Z 1 > Z 5 , точка 1 видимая. Следовательно, правее точки 1 (до точки К) прямая EF невидимая.

Для построения линии пересечения двух плоскостей общего положения применяют вспомогательные секущие плоскости. Это показано на рис. 227,а. Одна плоскость задана треугольником ABC, другая - параллельными прямыми EF и MN. Заданные плоскости (рис. 227, а) пересекают третьей вспомогательной плоскостью. Для простоты построений в качестве вспомогательных плоскостей берут горизонтальные или фронтальные плоскости. В данном случае вспомогательная плоскость R является горизонтальной плоскостью. Она пересекает заданные плоскости по прямым линиям 12 и 34, которые в пересечении дают точку К, принадлежащую всем трем плоскостям, а следовательно, и двум заданным, т. е. лежащую на линии пересечения заданных плоскостей. Вторую точку находят с помощью второй вспомогательной плоскости Q. Найденные две точки К и L определяют линию пересечения двух плоскостей.

На рис. 227,б вспомогательная плоскость R задана фронтальным следом. Фронтальные проекции линий пересечения 1"2" и 3"4 плоскости R с заданными плоскостями совпадают с фронтальным следом Rv плоскости R, так как плоскость R перпендикулярна плоскости V, и все, что в ней находится (в том числе и линии пересечения) проецируется на ее фронтальный след Rv. Горизонтальные проекции этих линий построены с помощью линий проекционной связи, проведенных от фронтальных проекций точек 1", 2", 3", 4" до пересечения с горизонтальными проекциями соответствующих прямых в точках 1, 2, 3, 4. Построенные горизонтальные проекции линий пересечения продлевают до пересечения друг с другом в точке k, которая является горизонтальной проекцией точки К, принадлежащей линии пересечения двух плоскостей. Фронтальная проекция этой точки находится на следе Rv.

Для построения второй точки, принадлежащей линии пересечения, проводят вторую вспомогательную плоскость Q. Для удобства построений плоскость Q проведена через точку С параллельно плоскости R. Тогда для построения горизонтальных проекций линий пересечения плоскости Q с плоскостью треугольника АВС и с плоскостью, заданной параллельными прямыми, достаточно найти две точки: с и 5 и провести через них прямые, параллельные ранее построенным проекциям линий пересечения 12 и 34, так как плоскость Q ║ R. Продолжив эти прямые до пересечения друг с другом, получают горизонтальную проекцию l точки L, принадлежащей линии пересечения заданных плоскостей. Фронтальная проекция l" точки L лежит на следе Q v и строится с помощью линии проекционной связи. Соединив одноименные проекции точек К и L, получают проекции искомой линии пересечения.

Если в одной из пересекающихся плоскостей взять прямую и построить точку пересечения этой прямой с другой плоскостью, то эта точка будет принадлежать линии пересечения этих плоскостей, так как она принадлежит обеим заданным плоскостям. Построим таким же образом вторую точку, можно найти линию пересечения двух плоскостей, так как для построения прямой достаточно двух точек. На рис. 228 показано такое построение линии пересечения двух плоскостей, заданных треугольниками.

Для данного построения берут одну из сторон треугольника и строят точку пересечения этой стороны с плоскостью другого треугольника. Если это не удается, берут другую сторону этого же треугольника, затем третью. Если и это не привело к нахождению искомой точки, строят точки пересечения сторон второго треугольника с первым.

На рис. 228 построена точка пересечения прямой EF с плоскостью треугольника ABC. Для этого через прямую EF проводят вспомогательную горизонтально-проецирующую плоскость S и строят фронтальную проекцию 1"2" линии пересечения этой плоскости с плоскостью треугольника АВС. Фронтальная проекция 1"2" линии пересечения, пересекаясь с фронтальной проекцией e"f" прямой EF, дает фронтальную проекцию m" точки пересечения М. Горизонтальную проекцию m точки М находят с помощью линии проекционной связи. Вторая точка, принадлежащая линии пересечения плоскостей заданных треугольников, - точка N - точка пересечения прямой ВС с плоскостью треугольника DEF. Через прямую ВС проводят фронтально-проецирующую плоскость R, и на плоскости H пересечение горизонтальных проекций прямой ВС и линии пересечения 34 дает точку n - горизонтальную проекцию искомой точки. Фронтальная проекция построена с помощью линии проекционной связи. Видимые участки заданных треугольников определяют с помощью конкурирующих точек для каждой плоскости проекций отдельно. Для этого выбирают точку на одной из плоскостей проекций, которая является проекцией двух конкурирующих точек. По вторым проекциям этих точек определяют видимость, сравнивая их координаты.

Например, точки 5 и 6 - точки пересечения горизонтальных проекций bc и de. На фронтальной плоскости проекций проекции этих точек не совпадают. Сравнив их координаты Z, выясняют, что точка 5 закрывает точку 6, так как координата Z 5 , больше координаты Z 6 . Следовательно, левее точки 5 сторона DE невидимая.

Видимость на фронтальной плоскости проекций определяю с помощью конкурирующих точек 4 и 7, принадлежащих отрезкам DE и ВС, сравнивая их координаты Y 4 и Y 7 Так как Y 4 >Y 7 , сторона DE на плоскости V видимая.

Следует отметить, что при построении точки пересечения прямой с плоскостью треугольника точка пересечения может оказаться за пределами плоскости треугольника. В этом случае, соединив полученные точки, принадлежащие линии пересечения, обводят только тот ее участок, который принадлежит обоим треугольникам.

ВОПРОСЫ ДЛЯ ПОВТОРЕНИЯ

1. Какие координаты точки определяют ее положение в плоскости V?

2. Что определяют координата Y и координата Z точки?

3. Как располагаются на эпюре проекции отрезка, перпендикулярного плоскости проекций Н? Перпендикулярного плоскости проекций V?

4. Как располагаются на эпюре проекции горизонтали, фронтали?

5. Сформулируйте основное положение о принадлежности точки прямой.

6. Как отличить на эпюре пересекающиеся прямые от скрещивающихся?

7. Какие точки называют конкурирующими?

8. Как определить, какая из двух точек видимая, если их проекции на фронтальной плоскости проекций совпали?

9. Сформулируйте основное положение о параллельности прямой и плоскости.

10. Какой порядок построения точки пересечения прямой с плоскостью общего положения?

11. Какой порядок построении линии пересечения двух плоскостей общего положения?

77*. Найти точку пересечения прямой АВ с плоскостью, заданной треугольником CDE (рис. 75, а).

Решение. Как известно, для нахождения точки пересечения прямой с плоскостью общего положения следует через прямую провести вспомогательную плоскость (R), построить линию пересечения этой плоскости с заданной (1-2) и найти

точку пересечения (К) заданной и построенной прямых. Точка К является искомой точкой пересечения прямой с плоскостью (рис. 75, б). В качестве вспомогательной плоскости обычно используют горизонтально- или фронтально-проецирующую плоскость.

На рис. 75, в через прямую АВ проведена фронтально-проецирующая плоскость R, ее след R ϑ совпадает с а"в". горизонт. след плоскости в данной задаче не нужен и поэтому не показан.

Строим линию пересечения плоскости R и плоскости, заданной треугольником CDE (пример такого построения см. в задаче 67). Построив линию 1-2 (рис. 75, в), находим точку пересечения ее с прямой АВ - точку К (k, k").

Для определения участков прямой АВ, которые будут закрыты треугольником, следует воспользоваться анализом положения точек на скрещивающихся прямых.

Например, точки 1 и 3 находятся на скрещивающихся прямых (соответственно) ED и АВ. Фронтальные проекции этих точек совпадают, т. е. точки 1 и 3 одинаково удалены от пл. Н. Но расстояния их от пл. V различны: точка 3 находится дальше от пл. V, чем точка 1. Поэтому по отношению к пл. V точка 3 закрывает точку 1 (направление взгляда указано стрелкой S). Следовательно, прямая АВ проходит перед треугольником CDE до точки К. Начиная же от точки К влево прямая АВ закрывается треугольником, и поэтому этот участок прямой показан штриховой линией.

Для выявления невидимого участка на горизонт. проекции прямой АВ рассмотрим точки 4 и 5, лежащие соответственно на прямых АВ и CD.

Если смотреть на эти точки по направлению s 1 , мы видим сначала точку 5. Точка 4 закрывается точкой 5. Следовательно, прямая АВ в этом месте закрыта треугольником CDE, и участок ее проекции от точки k до точки 4 должен быть показан штриховой линией. В данном случае точка К оказалась внутри контура треугольника CDE.

При ином взаимном положении пересекающихся элементов возможен случай, когда точка К окажется вне треугольника (рис. 75, г). Это означает, что прямая АВ пересекает плоскость, заданную треугольником CDE, вне контура этого треугольника. АВ становится невидимой за точкой К (влево).

78. Найти точки пересечения прямой АВ с гранями пирамиды (рис. 76). Грани пирамиды следует рассматривать как плоскости, заданные треугольниками.

79. Найти точки пересечения прямой АВ с гранями призмы (рис. 77). Грани призмы следует рассматривать как плоскости, заданные параллельными прямыми.

80*. Найти точки пересечения прямой АВ с плоскостью Р (рис. 78, а).

Решение. Проводим через прямую АВ (рис. 78, бив) фронтально-проецирующую плоскость R (ее след R ϑ совпадает с а"b") и строим линию MN пересечения обеих плоскостей - заданной и проведенной через АВ (построение подобно выполненному в задаче 70). Искомая точка К(k, k") пересечения прямой АВ с плоскостью Р находится в точке пересечения MN с АВ.

В данной задаче видимость участка прямой от точки А до К очевидна; однако в более сложных случаях следует видимый участок прямой определять на основании

анализа положения точек. Например, взяв точку 1 (на прямой АВ) и точку N (на следе Р ϑ). видим, что точка 1 располагается дальше относительно пл. V, чем точка N. Следовательно, прямая АВ до точки К видима. За точкой К прямая показана штриховой линией она невидима. Аналогично определяется видимость на горизонт. проекции.

81. Найти точку пересечения прямой АВ с плоскостью Р (рис. 79).

82*. Найти точку пересечения прямой АВ с плоскостью Р (рис. 80, а).

Решение. Через прямую АВ проводим горизонтально-проецирующую плоскость R (след R h совпадает с ab) и строим линию пересечения плоскостей Р и R,

используя точки М и N пересечения их одноименных следов (рис. 80, б и в). Искомая точка (k", k) находится в точке пересечения МN с АВ. На рис, 80, г точка К построена с помощью пл. W. Так как пл. Р профильно-проецирующая (рис. 80, б).

то профильная проекция k" лежит в точке пересечения следа P ω с а"b". Зная k", строим k" на а"b" и k на аb. Видимые участки прямой АВ определяются так же, как в задачах 77 и 80.

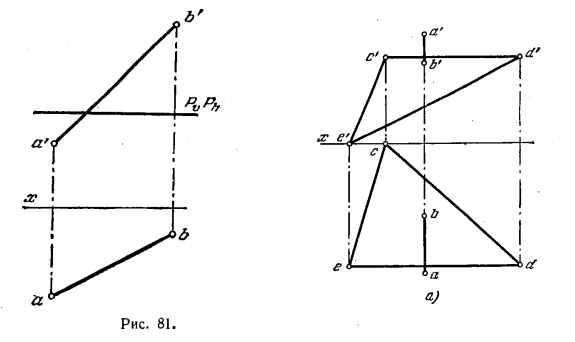

83. Найти точку пересечения прямой АВ с плоскостью Р (рис. 81).

84*. Найти точку пересечения прямой АВ с плоскостью, заданной треугольником CDE (рис. 82, а).

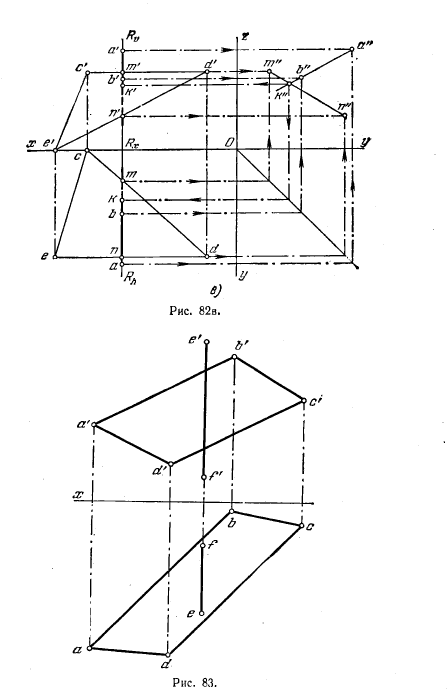

Решение. Через прямую АВ проводим (рис. 82, б и в) пл. R, параллельную пл. W. Она пересекает заданную плоскость по прямой MN (точки m", n", m и n лежат на пересечении следов R ϑ и R h с одноименными проекциями соответствующих сторон

треугольника CDE). Так как прямые АВ и MN профильные, то для нахождения точки (К) их пересечения строим профильные проекции а"b" и m"n". Проекция k" находится на пересечении а"b" и m"m". По k" строим k" на а"b" и k на ab.

85. Найти точку пересечения прямой EF с плоскостью, заданной четырехугольником ABCD (рис. 83).

Линия пересечения двух плоскостей - прямая линия. Рассмотрим сначала частный случай (рис. 3.9), когда одна из пересекающихся плоскостей параллельна горизонтальной плоскости проекций (α π 1 , f 0 α Х). В этом случае линия пересечения а, принадлежащая плоскости α, будет также параллельна плоскости π 1 , (рис. 3.9. а), т. е. будет совпадать с горизонталью пересекающихся плоскостей (а ≡ h).

Если одна из плоскостей параллельна фронтальной плоскости проекций (рис. 3.9. б), то линия пересечения а, принадлежащая этой плоскости, будет параллельна плоскости π 2 и будет совпадать с фронталью пересекающихся плоскостей (а ≡ f).

.

.

Рис. 3.9. Частный случай пересечения плоскости общего положения с плоскостями: а - горизонтального уровня; б - фронтального уровня

Пример построения точки пересечения (К) прямой а (АВ) с плоскостью α (DEF) показан на рис. 3.10. Для этого прямая а заключена в произвольную плоскость β и определена линия пересечения плоскостей α и β.

В рассматриваемом примере прямые АВ и MN принадлежат одной плоскости β и пересекаются в точке К, а так как прямая MN принадлежит заданной плоскости α (DEF), то точка К является и точкой пересечения прямой а (АВ) с плоскостью α. (рис. 3.11).

.

Рис. 3.10. Построение точки пересечения прямой с плоскостью

Для решения подобной задачи на комплексном чертеже необходимо уметь находить точку пересечения прямой общего положения с плоскостью общего положения.

Рассмотрим пример нахождения точки пересечения прямой АВ c плоскостью треугольника DEF представленный на рис. 3.11.

Для нахождения точки пересечения через фронтальную проекцию прямой А 2 В 2 проведена фронтально-проецирующая плоскость β которая пересекла треугольник в точках M и N. На фронтальной плоскости проекций (π 2) эти точки представлены проекциями M 2 , N 2 . Из условия принадлежности прямой плоскости на горизонтальной плоскости проекций (π 1) находятся горизонтальные проекции полученных точек M 1 N 1 . В пересечении горизонтальных проекций прямых А 1 В 1 и M 1 N 1 образуется горизонтальная проекция точки их пересечения (К 1). По линии связи и условиям принадлежности на фронтальной плоскости проекций находится фронтальная проекция точки пересечения (К 2).

.

Рис. 3.11. Пример определения точки пересечения прямой и плоскости

Видимость отрезка АВ относительно треугольника DEF определена методом конкурирующих точек.

На плоскости π 2 рассмотрены две точки NEF и 1АВ. По горизонтальным проекциям этих точек можно установить, что точка N расположена ближе к наблюдателю (Y N >Y 1), чем точка 1 (направление луча зрения параллельно S). Следовательно, прямая АВ, т. е. часть прямой АВ (К 1) закрыта плоскостью DEF на плоскости π 2 (ее проекция К 2 1 2 показана штриховой линии). Аналогично установлена видимость на плоскости π 1 .

Вопросы для самоконтроля

1) В чем заключается сущность метода конкурирующих точек?

2) Какие свойства прямой вы знаете?

3) Каков алгоритм определения точки пересечения прямой и плоскости?

4) Какие задачи называются позиционными?

5) Сформулируйте условия принадлежности прямой плоскости.

Предлагаем вашему вниманию журналы, издающиеся в издательстве «Академия Естествознания»
