Умение распознать напряжение ЛЭП

Многие люди даже и не задумываются над этим вопросом. Ведь чаще всего рядового гражданина интересует электричество внутри дома, а внешними линиями (ЛЭП), как он думает, должны заниматься специалисты. Но важно учесть каждому, что незнание простых различий между воздушными линиями электропередач (ВЛ) может стать причиной увечий или даже смерти человека.

Безопасное для здоровья расстояние от ЛЭП до человека

Существуют стандартные нормы техники безопасности, согласно которым минимально допустимое расстояние человека к токоведущим частям должно быть следующим:

1-35кВ – 0,6м;
60-110кВ – 1,0м;
150кВ – 1,5м;
220кВ – 2,0м;
330кВ – 2,5м;
400-500кВ – 3,5м;
750кВ – 5,0м;
800*кВ – 3,5м;
1150кВ – 8,0м.

Нарушение этих правил смертельно опасно.

ЛЭП и санитарные зоны

Начиная какую-либо деятельность вблизи ЛЭП нужно учесть и установленные санитарно-контрольные зоны. В таких местах действуют множество ограничений. Запрещено:

проводить ремонт, демонтаж и строительство любых объектов;
препятствовать доступу к ЛЭП;
размещать вблизи стройматериалы, мусор и т.д.;
разжигать костры;
организовывать массовые мероприятия.

Пределы санитарно-контрольной зоны следующие:

ниже 1кВ – 2м (по обеим сторонам);
20кВ – 10м;
110кВ – 20м;
500кВ – 30м;
750кВ – 40м;
1150кВ – 55м.

Может ли обычный человек визуально определить напряжение ЛЭП?

Некоторые отклонения возможны, но в большинстве случаев, учитывая определенные параметры, можно вполне легко определить напряжение ЛЭП по внешнему виду.

В зависимости от вида изолятора

Основное правило здесь: «Чем мощнее ЛЭП, тем больше изоляторов вы увидите на гирлянде».

Рис.1 Внешние изоляторы ЛЭП 0,4 кВ, 10 кВ, 35 кВ

Наиболее распространенные изоляторы ВЛ-0,4кВ. На вид они небольшого размера, обычно из стекла либо фарфора.

ВЛ-6 и ВЛ-10 на вид той же формы, но размером значительно больше. Помимо штыревого крепления, иногда используют данные изоляторы наподобие гирлянд по одному/двум образцам.

На ВЛ-35кВ в основном монтируют подвесные изоляторы, хотя иногда встречаются еще штыревые. Гирлянда состоит из трех-пяти экземпляров.

Рис.2 Изоляторы типа гирлянд

Изоляторы типа гирлянд свойственны исключительно для ВЛ-110кВ, 220кВ, 330кВ, 500кВ, 750кВ. Количество образцов в гирлянде следующее:

ВЛ-110кВ – 6 изоляторов;
ВЛ-220кВ – 10 изоляторов;
ВЛ-330кВ – 14;
ВЛ-500кВ – 20;
ВЛ-750кВ – от 20.

В зависимости от количества проводов

ВЛ-0,4 кВ свойственно число проводов: для 220В – два, для 330В – 4 и больше.
ВЛ-6, 10кВ – только три провода на линии.
ВЛ-35кВ, 110кВ – для отдельной ступени свой одиночный провод.
ВЛ-220кВ – для каждой ступени используется один толстый провод.
ВЛ-330кВ – в фазах по два провода.
ВЛ-500кВ – ступени осуществляются за счет тройного провода наподобие треугольника.
ВЛ-750кВ – для отдельной ступени 4-5 проводов в виде квадрата или кольца.

В зависимости от вида опор

Рис.3 Типы опор высоковольтных линий

Сегодня в качестве опор для линий электропередач напряжением 35-750 кВ наиболее часто используют железобетонные стойки СК 26 .

Для ВЛ-0.4 кВ стандартно используют одинарную опору из дерева.
ВЛ-6 и 10 кВ – опоры деревянные, но уже угловой формы.
ВЛ-35 кВ – бетонные или металлические конструкции, реже деревянные, но также в виде строений.
ВЛ-110 кВ – железобетонные или смонтированные из металлоконструкций. Деревянные опоры встречаются очень редко.
ВЛ свыше 220 кВ бывают только из металлоконструкций или железобетонные.

Если же у вас есть намерение проводить на определенном участке какие-либо серьезные работы, и вы сомневаетесь в защитной зоне ЛЭП, то надежнее будет обратиться за информацией в энергетическую компанию вашего населенного пункта.

Над беспроводным вариантом передачи электроэнергии еще в самом начале 20-го века работал выдающийся изобретатель сербского происхождения Никола Тесла, но даже спустя столетие подобные разработки масштабного промышленного применения не получили. Основным способом доставки энергии потребителю по-прежнему остаются кабельные и воздушные линии электропередач.

Линии электропередач: назначение и виды

Линия электропередачи - едва ли не самый основной компонент электрических сетей, входящий в систему энергетического оборудования и устройств, главное предназначение которой - передача электрической энергии от установок, ее производящих (электростанций), преобразующих и распределяющих (электроподстанций) к потребителям. В общих случаях так называют все электрические линии, находящиеся вне пределов перечисленных электросооружений.

Историческая справка: первая ЛЭП (постоянного тока, напряжением 2 кВ) была сооружена в Германии по проекту французского ученого Ф. Депре в 1882 году. Она имела протяженность около 57 км и соединяла города Мюнхен и Мисбах.

По способу монтажа и обустройства разделяют кабельные и воздушные линии электропередач. В последние годы, особенно для энергоснабжения мегаполисов, возводят газоизолированные линии. Их применяют для передачи высоких мощностей в условиях очень плотной застройки для экономии площади, занимаемой ЛЭП, и обеспечения экологических норм и требований.

Кабельные линии находят применение там, где обустройство воздушных затруднительно или невозможно по техническим или эстетическим параметрам. Из-за сравнительной дешевизны, лучшей ремонтопригодности (в среднем время ликвидации аварии или неисправности в 12 раз меньше) и высокой пропускной способности наиболее востребованы воздушные линии электропередачи.

Определение. Общая классификация

Электрическая воздушная линия (ВЛЭП) - совокупность устройств, расположенных на открытом воздухе и предназначенных для передачи электроэнергии. В состав воздушных линий входят провода, траверсы с изоляторами, опоры. В качестве последних в некоторых случаях могут выступать конструктивные элементы мостов, путепроводов, зданий и прочих сооружений. При возведении и эксплуатации воздушных линий электропередач и сетей также используется различная вспомогательная арматура (грозозащита, заземляющие устройства), дополнительное и сопутствующее оборудование (высокочастотной и волоконно-оптической связи, промежуточного отбора мощности) и элементы маркировки комплектующих.

По роду передаваемой энергии воздушные линии подразделяют на сети переменного и постоянного тока. Последние, ввиду определенных технических трудностей и неэффективности, широкого распространения не получили и применяются лишь для энергоснабжения специализированных потребителей: приводов постоянного тока, электролизных цехов, городских контактных сетей (электрифицированного транспорта).

По номинальному напряжению воздушные линии электропередачи принято делить на два больших класса:

Низковольтные, напряжением до 1 кВ. Государственными стандартами определяются четыре номинальных значения: 40, 220, 380 и 660 В.
Высоковольтные, свыше 1 кВ. Здесь определены двенадцать номинальных значений: среднего напряжения - от 3 до 35 кВ, высокого - от 110 до 220 кВ, сверхвысокого - 330, 500 и 700 кВ и ультравысокого - свыше 1 МВ.

Примечание: все приведенные цифры соответствуют межфазному (линейному) напряжению трехфазной сети (шести- и двенадцатифазные системы серьезного промышленного распространения не имеют).

От ГОЭЛРО до ЕЭС

Следующая классификация описывает инфраструктуру и функциональное назначение воздушных линий электропередач.

По охвату территории сети подразделяют:

на сверхдальние (напряжение свыше 500 кВ), предназначенные для связи региональных энергетических систем;
магистральные (220, 330 кВ), служащие для их формирования (соединения электростанций с распределительными сооружениями);
распределительные (35 - 150 кВ), основное предназначение которых поставка электроэнергии крупным потребителям (объектам промышленности, аграрного комплекса и крупным населенным пунктам);
подводящие или питающие (ниже 20 кВ), обеспечивающие энергоснабжение остальных потребителей (городских, промышленных и сельскохозяйственных).

Воздушные линии электропередач имеют важное значение в формировании Единой энергетической системы страны, основа которой была заложена еще при реализации плана ГОЭЛРО (Государственная электрификация России) молодой Советской республики около столетия назад для обеспечения высокого уровня надежности энергоснабжения, его отказоустойчивости.

По топологической структуре и конфигурации ВЛЭП могут быть разомкнутыми (радиальными), замкнутыми, с резервным (содержащим два и более источника) питанием.

По числу параллельных цепей, проходящих по одной трассе, линии разделяют на одно-, двух- и многоцепные (под цепью понимается полный комплект проводов трехфазной сети). Если цепи имеют различные номинальные значения напряжения, то такую ВЛЭП называют комбинированной. Цепи могут крепиться как на одной опоре, так и на разных. Естественно, в первом случае масса, габариты и сложность опоры возрастают, но сокращается охранная зона линии, что в густонаселенной местности иногда играет решающую роль при составлении проекта.

Дополнительно используют разделение воздушных линий и сетей, исходя из исполнения нейтралей (изолированная, глухозаземленная и т. д.) и режиму работы (штатный, аварийный, монтажный).

Охранная зона

Для обеспечения сохранности, нормального функционирования, удобства обслуживания и ремонта ВЛЭП, а также для предотвращения травматизма и гибели людей, вдоль трасс вводятся зоны с особым режимом использования. Таким образом, охранная зона воздушных линий электропередачи - это земельный участок и воздушное пространство над ним, заключенное между вертикальными плоскостями, стоящими на определенном расстоянии от крайних проводов. В охранных зонах запрещена работа грузоподъемной техники, строительство зданий и сооружений. Минимальное расстояние от воздушной линии электропередачи определяется номинальным напряжением.

При пересечении несудоходных водоемов, охранной зоне воздушных линий электропередач соответствуют аналогичные расстояния, а для судоходных ее размер увеличивается до 100 метров. Кроме того, руководящими указаниями определяются наименьшие удаления проводов от поверхности земли, производственных и жилых построек, деревьев. Запрещена прокладка высоковольтных трасс над крышами зданий (кроме производственных, в особо оговоренных случаях), над территориями детских учреждений, стадионов, культурно-развлекательных и торговых площадок.

Опоры - конструкции, выполненные из дерева, железобетона, металла или композитных материалов для обеспечения необходимого расстояние проводов и грозозащитных тросов от земной поверхности. Самый бюджетный вариант - деревянные стойки, используемые очень широко в прошлом веке при строительстве высоковольтных линий, - постепенно выводятся из эксплуатации, а новые почти не устанавливаются. К основным элементам опор воздушных линий электропередачи относятся:

фундаментные основания,
стойки,
подкосы,
растяжки.

Конструкции разделяют на анкерные и промежуточные. Первые устанавливают в начале и конце линии, при изменении направления трассы. Особый класс анкерных опор - переходные, используемые на пересечениях ВЛЭП с водными артериями, путепроводами и подобными объектами. Это самые массивные и высоконагруженные конструкции. В сложных случаях их высота может достигать 300 метров!

Прочность и габариты конструкции промежуточных опор, используемых только для прямых участков трасс, не столь внушительны. В зависимости от назначения, их разделяют на транспозиционные (служащие для смены месторасположения фазных проводов), перекрестные, ответвительные, пониженные и повышенные. С 1976 года все опоры были строго унифицированы, но в наши дни наблюдается процесс отхода от массового применения типовых изделий. Каждую трассу стараются максимально адаптировать к условиям рельефа, ландшафта и климата.

Главное требование к проводам ВЛЭП - высокая механическая прочность. Делятся на два класса - неизолированные и изолированные. Могут быть выполнены в виде многопроволочных и однопроволочных проводников. Последние, состоящие из одной медной или стальной жилы, применяются только для строительства трасс низкого напряжения.

Многопроволочные провода для воздушных линий электропередач могут быть выполнены из стали, сплавов на основе алюминия или чистого металла, меди (последние, вследствие высокой стоимости, на протяженных трассах, практически не используются). Наиболее распространены проводники, изготовленные из алюминия (в обозначении присутствует буква "А") или сталеалюминиевых сплавов (марка АС или АСУ (усиленные)). Конструктивно представляют собой скрученные стальные проволоки, поверх которых навиты алюминиевые жилы. Стальные, для защиты от коррозии, оцинковывают.

Выбор сечения производят в соответствии с передаваемой мощностью допустимого падения напряжения, механических характеристик. Стандартные сечения проводов, производимых в России, - 6, 10, 16, 25, 35, 50, 70, 95, 120 и 240. Представление о минимальных сечениях проводов, применяемых для сооружения воздушных линий, можно получить из таблицы, приведенной ниже.

Ответвления выполняют чаще изолированными проводами (марки АПР, АВТ). Изделия имеют атмосферостойкое изоляционное покрытие и стальной несущий тросик. Соединения проводов в пролетах монтируют на участках, не подверженных механическим воздействиям. Сращивают их обжатием (с применением соответствующих приспособлений и материалов) либо свариванием (термитными шашками или специальным аппаратом).

В последние годы при возведении воздушных линий все чаще используют самонесущие изолированные провода. Для ВЛЭП низкого напряжения промышленностью выпускаются марки СИП-1, -2 и -4, а для линий 10-35 кВ - СИП-3.

На трассах напряжением свыше 330 кВ, для предотвращения коронных разрядов, практикуется применение расщепленной фазы - один провод большого сечения заменяется несколькими меньшими, скрепленными между собой. С ростом номинального напряжения их число увеличивается от 2 до 8.

Линейная арматура

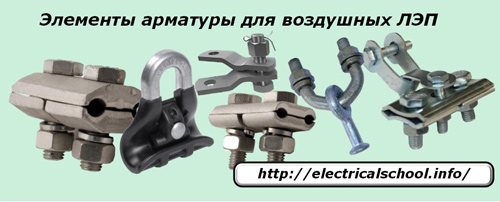

К арматуре ВЛЭП относятся траверсы, изоляторы, зажимы и подвесы, планки и распорки, крепежные приспособления (скобы, хомуты, метизы).

Основная функция траверс - крепление проводов таким образом, чтобы обеспечить необходимое расстояние между разноименными фазами. Изделия представляют собой специальные металлоконструкции, выполненные из уголков, полосы, штырей и т. д. с окрашенной или оцинкованной поверхностью. Существует около двух десятков типоразмеров и видов траверс, весом от 10 до 50 кг (обозначаются как ТМ-1...ТМ22).

Изоляторы применяют для надежного и безопасного крепления проводов. Их подразделяют по группам, в зависимости от материала изготовления (фарфор, закаленное стекло, полимеры), функционального назначения (опорные, проходные, вводные) и способов крепления к траверсам (штыревые, стержневые и подвесные). Изоляторы изготавливают под определенное напряжение, которое обязательно указывают в буквенно-цифровой маркировке. Главные требования, предъявляемые к этому типу арматуры при устройстве воздушных линий электропередач, - механическая и электрическая прочность, теплостойкость.

Для уменьшения вибрации линии и предотвращения изломов проволок проводов применяют специальные гасящие устройства или демпфирующие петли.

Технические параметры и защита

При проектировании и монтаже воздушных линий электропередач учитывают следующие важнейшие характеристики:

Длину промежуточного пролета (дистанцию между осями соседних стоек).
Расстояние удаления друг от друга фазных проводников и самого нижнего - от поверхности земли (габарит линии).
Длину гирлянды изоляторов в соответствии с номинальным напряжением.
Полную высоту опор.

Получить представление об основных параметрах воздушных линий электропередач 10 кВ и выше можно из таблицы.

Для предупреждения повреждений воздушных линий и профилактики аварийных отключений во время грозы над фазными проводами пускают стальной или сталеалюминиевый тросовый молниеотвод, сечением 50-70 мм 2 , заземленный на опорах. Нередко его выполняют полым, и это пространство используют для организации высокочастотных каналов связи.

Защиту от возникающих при ударах молнии перенапряжений обеспечивают вентильные разрядники. В случае возникновения на проводах индуцированного грозового импульса, происходит пробой искрового промежутка, в результате которого разряд перетекает на опору, имеющую потенциал земли, не повреждая изоляции. Сопротивление опоры уменьшают, используя специальные заземляющие устройства.

Подготовка и монтаж

Технологический процесс сооружения ВЛЭП состоит из подготовительных, строительно-монтажных и пусковых работ. К первым относят закупку оборудования и материалов, железобетонных и металлических конструкций, изучение проекта, подготовку трассы и пикетаж, разработку ППЭР (плана производства электромонтажных работ).

Строительные работы включают в себя рытье котлованов, установку и сборку опор, распределение по трассе арматуры и комплектов заземления. Непосредственно монтаж воздушных линий электропередач начинают с раскатки проводов и тросов, выполнения соединений. Затем следует подъем их на опоры, натяжка, визирование стрел провеса (наибольшего расстояния между проводом и прямой линией, соединяющей точки его крепления к опорам). В завершение увязывают провода и тросы на изоляторах.

Кроме общих мер безопасности, работы на воздушных линиях электропередач подразумевают соблюдение следующих правил:

Прекращение всех работ при приближении грозового фронта.
Обеспечение защиты персонала от воздействия наведенных в проводах электрических потенциалов (закорачивание и заземление).
Запрещение работы в ночное время (кроме монтажа пересечений с путепроводами, железными дорогами), гололеде, тумане, при скорости ветра более 15 м/с.

Перед вводом в эксплуатацию проверяют стрелу провеса и габариты линии, измеряют падение напряжения в соединителях, сопротивление заземляющих устройств.

Обслуживание и ремонт

По регламентам работ все воздушные линии свыше 1 кВ каждые полгода подлежат осмотру обслуживающим персоналом, инженерно-техническими работниками - 1 раз в год, на предмет следующих неисправностей:

набросов посторонних предметов на провода;
обрывов или перегорания отдельных фазовых проводов, нарушение регулировки стрел провеса (не должны превышать проектные более чем на 5 %);
повреждения или перекрытия изоляторов, гирлянд, разрядников;
разрушений опор;
нарушений в охранной зоне (складирование посторонних предметов, нахождение негабаритной техники, сужение ширины просеки, вследствие разрастания деревьев и кустарников).

Внеочередные осмотры трассы проводят при образовании наледи, в период разлива рек, природных и техногенных пожаров, а также после автоматического отключения. Осмотры с подъемом на опоры проводят по мере надобности (минимум 1 раз в 6 лет).

В случае обнаружения нарушения целостности части проволок провода (до 17 % общего сечения), поврежденный участок восстанавливают наложением ремонтной муфты или бандажа. При больших повреждениях провод разрезают и вновь соединяют специальным зажимом.

В ходе текущего ремонта воздушной трассы выправляют покосившиеся опоры и подкосы, проверяют затяжку всех резьбовых соединений, восстанавливают защитный покрасочный слой на металлоконструкциях, нумерацию, знаки и плакаты. Замеряют сопротивление заземляющих устройств.

Капитальный ремонт воздушных линий электропередач подразумевает выполнение всех работ текущего ремонта. Помимо этого, осуществляется полная перетяжка проводов с замером переходного сопротивления соединительных муфт и проведением послеремонтных испытательных мероприятий.

Транспортировка электрической энергии на средние и дальние расстояния чаще всего производится по линиям электропередач, расположенным на открытом воздухе. Их конструкция всегда должна отвечать двум основным требованиям:

1. надежности передачи больших мощностей;

2. обеспечения безопасности для людей, животных и оборудования.

При эксплуатации под воздействием различных природных явлений, связанных с ураганными порывами ветра, наледью, выпадения инея линии электропередач периодически подвергаются повышенным механическим нагрузкам.

Для комплексного решения задач безопасной транспортировки электрических мощностей энергетикам приходится поднимать провода, находящиеся под напряжением на большую высоту, разносить их в пространстве, изолировать от строительных элементов и монтировать тоководами повышенных сечений на высокопрочных опорах.

Общее устройство и компоновка воздушной ЛЭП

Схематично любую линию передачи электроэнергии можно представить:

опорами, установленными в грунте;

проводами, по которым пропускается ток;

линейной арматурой, смонтированной на опорах;

изоляторами, закрепленными на арматуре и удерживающими ориентацию проводов в воздушном пространстве.

Дополнительно к элементам ВЛ необходимо отнести:

фундаменты для опор;

систему грозозащиты;

заземляющие устройства.

Опоры бывают:

1. анкерными, предназначенными для выдерживания усилий натянутых проводов и оборудованных натяжными устройствами на арматуре;

2. промежуточными, используемыми для закрепления проводов через поддерживающие зажимы.

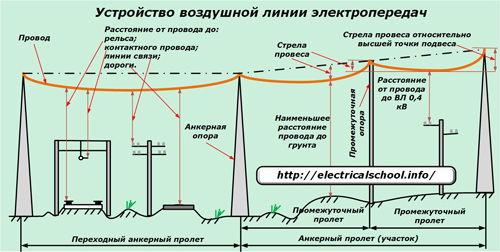

Расстояние по грунту между двумя анкерными опорами называется анкерным участком или пролетом, а у промежуточных опор между собой или с анкерной - промежуточным.

Когда воздушная ЛЭП проходит над водными преградами, инженерными сооружениями или другими ответственными объектами, то по концам такого участка устанавливают опоры с натяжными устройствами проводов, а расстояние между ними называют промежуточным анкерным пролетом.

Провода между опорами никогда не натягивают как струну - в прямую линию. Они всегда немного провисают, располагаясь в воздухе с учетом климатических условий. Но при этом обязательно учитывается безопасность их расстояния до наземных объектов:

поверхностей рельсов;

контактных проводов;

транспортных магистралей;

проводов линий связи или других ВЛ;

промышленных и других объектов.

Провисание провода от натянутого состояния называют . Она оценивается разными способами между опорами потому, что верхние части оных могут быть расположены на одном уровне или с превышениями.

Стрела провеса относительно самой высокой точки опоры всегда бывает больше, чем у нижней.

Габариты, протяженность и конструкция каждого типа воздушной ЛЭП зависят от типа тока (переменный или постоянный) транспортируемой по ней электрической энергии и величины ее напряжения, которое может быть менее 0,4 кВ или достигать 1150 кВ.

Устройство проводов воздушных линий

Поскольку электрический ток проходит только по замкнутому контуру, то питание потребителей выполняется минимум двумя проводниками. По такому принципу создаются простые воздушные ЛЭП однофазного переменного тока с напряжением 220 вольт. Более сложные электрические цепи передают энергию по трех или четырехпроводной схеме с глухо изолированным или заземленным нулем.

Диаметр и металл для провода подбираются под проектную нагрузку каждой линии. Самыми распространенными материалами являются алюминий и сталь. Они могут выполняться единой монолитной жилой для низковольтных схем или сплетаться из многопроволочных конструкций для высоковольтных ЛЭП.

Внутреннее межпроволочное пространство может заполняться нейтральной смазкой, повышающей стойкость к нагреву или быть без нее.

Многопроволочные конструкции из алюминиевых проводов, хорошо пропускающих ток, создаются со стальными сердечниками, которые предназначены для восприятия механических нагрузок натяжения, предотвращения обрывов.

ГОСТом дается классификация открытых проводов для воздушных ЛЭП и определена их маркировка: М, А, AC, ПСО, ПС, ACKC, АСКП, АСУ, ACO, АСУС. При этом однопроволочные провода обозначаются величиной диаметра. Например, сокращение ПСО-5 читается «провод стальной. выполненный одной жилой с диаметром 5мм». У многожильных проводов для ЛЭП используется другая маркировка, включающая обозначение двумя цифрами, записанными через дробь:

первая - общая площадь сечения алюминиевых жил в мм кв;

вторая - площадь сечения стальной вставки (мм кв).

Кроме открытых металлических проводников, в современных воздушных линиях все больше применяются провода:

самонесущие изолированные;

защищенные экструдированным полимером, предохраняющим от возникновения КЗ при захлестывании фаз ветром или совершении набросов посторонних предметов с земли.

Воздушные линии с постепенно вытесняют старые неизолированные конструкции. Они все чаще применяются во внутренних сетях, изготавливаются из медных или алюминиевых жил, покрытых резиной с защитным слоем из диэлектрических волокнистых материалов либо полихлорвиниловыми пластикатами без дополнительной внешней защиты.

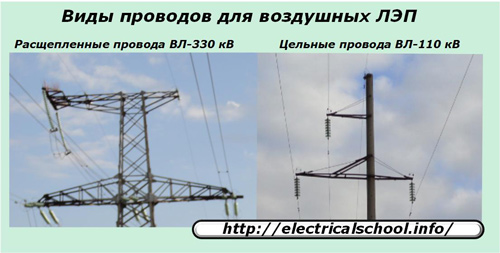

Чтобы исключить появление коронного разряда большой протяженности провода ВЛ-330 кВ и высшего напряжения расщепляют на дополнительные потоки.

На ВЛ-330 два провода монтируют горизонтально, у линии 500 кВ их увеличивают до трех и размещают по вершинам равностороннего треугольника. Для ВЛ 750 и 1150 кВ применяют расщепление на 4, 5 или 8 потоков соответственно, расположенных по углам собственных равносторонних многоугольников.

Образование «короны» ведет не только к потерям электроэнергии, но и искажает форму синусоидального колебания. Поэтому с ней борются конструктивными методами.

Устройство опор

Обычно опоры создаются для закрепления проводов одной электрической цепи. Но на параллельных участках двух линий может применяться одна общая опора, которая предназначена для их совместного монтажа. Такие конструкции называют двухцепными.

Материалом для изготовления опор могут служить:

1. профилированные уголки из различных сортов стали;

2. бревна строительной древесины, пропитанные составами от загнивания;

3. железобетонные конструкции с армированными прутьями.

Изготовленные из дерева конструкции опор являются самыми дешевыми, но они даже при хорошей пропитке и надлежащем обслуживании служат не более, чем 50÷60 лет.

По техническому исполнению опоры ВЛ выше 1 кВ отличаются от низковольтных своей сложностью и высотой крепления проводов.

Их изготавливают в виде вытянутых призм или конусов с широким основанием внизу.

Любая конструкция опоры рассчитывается на механическую прочность и устойчивость, обладает достаточным проектным запасом к действующим нагрузкам. Но следует учитывать, что при эксплуатации возможны нарушения различных ее элементов в результате коррозии, ударов, несоблюдения технологии монтажа.

Это приводит к ослаблению жесткости единой конструкции, деформациям, а иногда и падениям опор. Часто такие случаи происходят в те моменты, когда на опорах работают люди, выполняя демонтаж или натяжение проводов, создающие переменные осевые усилия.

По этой причине допуск бригады монтеров к работе на высоте с конструкции опор проводится после проверки их технического состояния с оценкой качества ее заглубленной части в грунте.

Устройство изоляторов

На воздушных ЛЭП для отделения токоведущих частей электрической схемы между собой и от механических элементов конструкции опор используют изделия из материалов, обладающие высокими диэлектрическими свойствами с ÷ Ом∙м. Их называют изоляторами и изготавливают из:

фарфора (керамики);

стекла;

полимерных материалов.

Конструкции и габариты изоляторов зависят:

от величины приложенных к ним динамических и статических нагрузок;

значения действующего напряжения электроустановки;

условий эксплуатации.

Усложненная форма поверхности, работающая под воздействием различных атмосферных явлений, создает увеличенный путь для протекания возможного электрического разряда.

Изоляторы, устанавливаемые на воздушных линиях для крепления проводов, подразделяются на две группы:

1. штыревые;

2. подвесные.

Керамические модели

Фарфоровые или керамические штыревые одиночные изоляторы нашли большее применение на ВЛ до 1 кВ, хотя работают на линиях до 35 кВ включительно. Но их используют при условии крепления проводов низких сечений, создающих небольшие тяговые усилия.

Гирлянды из подвесных фарфоровых изоляторов устанавливают на линиях от 35 кВ.

В состав комплекта единичного фарфорового подвесного изолятора входит диэлектрический корпус и шапка, выплавленная из ковкого чугуна. Обе эти детали скрепляются специальным стальным стержнем. Общее количество таких элементов в гирлянде определяется по:

величине напряжения ВЛ;

конструкции опоры;

особенностям эксплуатации оборудования.

При увеличении напряжения линии количество изоляторов в гирлянде добавляется. Например, для ВЛ 35 кВ их достаточно установить 2 или 3, а на 110 кВ - уже потребуется 6÷7.

Стеклянные изоляторы

Эти конструкции обладают рядом преимуществ перед фарфоровыми:

отсутствием внутренних дефектов изоляционного материала, влияющих на образование токов утечек;

повышенной прочностью к усилиям скручивания;

прозрачностью конструкции, позволяющей визуально оценивать состояние и выполнять контроль угла поляризации светового потока;

отсутствием признаков старения;

автоматизацией производства и плавки.

Недостатками стеклянных изоляторов являются:

слабая антивандалная устойчивость;

низкая прочность на действие ударных нагрузок;

возможность повреждений при транспортировке и монтаже от механических усилий.

Полимерные изоляторы

Они обладают повышенной механической прочностью и уменьшенным до 90% весом по сравнению с керамическими и стеклянными аналогами. К дополнительным преимуществам относятся:

простота монтажа;

бо́льшая стойкость к загрязнениям из атмосферы, которая, однако, не исключает необходимость периодической очистки их поверхности;

гидрофобность;

хорошая восприимчивость перенапряжений;

повышенная вандалоустойчивость.

Долговечность полимерных материалов тоже зависит от условий эксплуатации. В воздушной среде с повышенными загрязнениями от промышленных предприятий у полимеров могут проявиться явления «хрупкого излома», заключающиеся в постепенном изменении свойств внутренней структуры под воздействием химических реакций от загрязняющих веществ и атмосферной влаги, протекающих в комплексе с электрическими процессами.

При расстреле вандалами изоляторов из полимера дробью или пулями обычно не происходит полного разрушения материала, как у стекла. Чаще всего дробинка или пуля пролетает навылет или застревает в корпусе юбки. Но диэлектрические свойства при этом все равно занижаются и поврежденные элементы в гирлянде требуют замены.

Поэтому подобное оборудование необходимо периодически осматривать методами визуального контроля. А выявить подобные повреждения без оптических приборов практически невозможно.

Арматура воздушных линий

Для крепления изоляторов на опоре ВЛ, сборки их в гирлянды и монтажа к ним токонесущих проводов выпускаются специальные крепежные элементы, которые принято называть арматурой линии.

По выполняемым задачам арматуру классифицируют на следующие группы:

сцепную, предназначенную для соединения подвесных элементов различными способами;

натяжную, служащую для крепления натяжных зажимов к проводам и гирляндам анкерных опор;

поддерживающую, выполняющую удержание креплений проводов, шлейфов и узлов монтажа экранов;

защитную, предназначенную для сохранения работоспособности оборудования ВЛ при воздействии на нее атмосферных разрядов и механических колебаний;

соединительную, состоящую из овальных соединителей и термитных патронов;

контактную;

спиральную;

установки штыревых изоляторов;

монтажа СИП проводов.

Каждая из перечисленных групп имеет широкий ассортимент деталей и требует более пристального изучения. Например, в состав только защитной арматуры входят:

рога защитные;

кольца и экраны;

разрядники;

гасители вибраций.

Защитные рога создают искровой промежуток, отводят появляющуюся электрическую дугу при возникновении перекрытия изоляции и таким способом защищают оборудование ВЛ.

Кольца и экраны отводят дугу от поверхности изолятора, улучшают распределение напряжения по всей площади гирлянды.

Разрядники защищают оборудование от волн перенапряжения, возникающих при ударе молний. Они могут применяться на основе трубчатых конструкций из винипластовых или фибробакелитовых трубок с электродами либо быть изготовлены вентильными элементами.

Гасители вибраций работают на тросах и проводах, предотвращают повреждения от усталостных напряжений, создаваемых вибрациями и колебаниями.

Заземляющие устройства воздушных линий

Необходимость повторного заземления опор ВЛ вызвана требованиями безопасной работы при возникновении аварийных режимов и грозовых перенапряжениях. Сопротивление контура заземляющего устройства не должно превышать 30 Ом.

У металлических опор все крепежные элементы и арматура должны присоединяться к PEN проводнику, а у железобетонных объединенный ноль связывает собой все подкосы и арматуру стоек.

На опорах из дерева, металла и железобетона штыри и крюки при монтаже СИП с несущим изолированным проводником не заземляют, за исключением случаев необходимости выполнения повторных заземлений для защит от перенапряжений.

Крюки и штыри, смонтированные на опоре, соединяют с контуром заземления сваркой, используя стальную проволоку или прут не тоньше 6 мм по диаметру с обязательным наличием антикоррозионного покрытия.

На железобетонных опорах для заземляющего спуска применяют металлическую арматуру. Все контактные соединения заземляющих проводников сваривают или зажимают в специальном болтовом креплении.

Опоры воздушных линий электропередач с напряжением 330 кВ и выше не заземляют из-за сложности реализации технических решений для обеспечения безопасной величины напряжений прикосновения и шага. Защитные функции заземления в этом случае возложены на быстродействующие защиты линии.

Расшифровка ЛЭП – аббревиатура от словосочетания «линия электропередачи». ЛЭП это важнейший компонент энергетических систем, который служит для передачи электроэнергии от генерирующих устройств к распределительным, преобразовательным и, в конечном итоге, к потребителям.

Классификация

Передача электрической энергии осуществляется по металлическим проводам, где проводником выступает медь или алюминий. Различается способ прокладки проводов:

По воздуху – воздушными линями;
В грунте (воде) – кабельными линиями;
Газоизолированными линиями.

Перечисленные виды ЛЭП являются основными. Проводятся эксперименты по беспроводной передаче энергии, но в настоящее время такой способ не нашел распространение на практике, за исключением маломощных устройств.

Воздушные линии электропередачи

Воздушные линии электропередач, ВЛЭП, характеризуются высокой сложностью. Их конструкция, порядок эксплуатации регламентируются специальной документацией. ВЛ характеризуются тем, что электроэнергия передается по проводам, проложенным на открытом воздухе. Для обеспечения безопасности, уменьшения потерь состав ВЛ достаточно сложен.

Состав ВЛ

Что такое ВЛ? Это не высоковольтная линия, как иногда считают. ВЛ – это целый комплекс конструкций и оборудования. Основные элементы, из которых состоит любая линия электропередач:

Токонесущие провода;
Несущие опоры;
Изоляторы.

Другие компоненты также важны, но их тип, номенклатура и количество зависят от различных факторов:

Арматура;
Грозозащитные тросы;
Устройства заземления;
Разрядники;
Устройства секционирования;
Маркировка для предупреждения летательных аппаратов;
Вспомогательное оборудование (аппаратура наложения связи, дистанционного контроля);
Волоконно-оптическая линия связи.

В состав арматуры входят крепежные изделия для соединения изоляторов, проводов, крепления их к опорам.

К сведению. Разрядники, заземление и устройства грозозащиты служат для обеспечения безопасности и повышения надежности при возникновении скачков напряжения, в том числе во время грозы.

Устройства секционирования позволяют производить отключение части ЛЕП на период проведения регламентных или аварийных работ.

Аппаратура высокочастотной и оптоволоконной связи предназначена для осуществления диспетчерского удаленного контроля и управления работой линии, устройств секционирования, подстанции и распределительных устройств.

Документы, регулирующие ВЛ

Основными документами, которые регулируют любую ЛЭП, являются Строительные нормы и правила (СНиП), а также Правила устройства электроустановок ПУЭ. Данные документы регламентируют проектирование, конструкцию, строительство и эксплуатацию воздушных линий электропередач.

Классификация ВЛ

Большое разнообразие конструкций и типов воздушных линий позволяет выделить в них группы, объединенные общими признаками.

По роду тока

Большинство существующих ЛЭП предназначено для работы с переменным током, что связано с простотой преобразования напряжения по величине.

Отдельные типы линий работают с постоянным током. Они предназначены для некоторых областей применения (питание контактной сети, мощных потребителей постоянного тока), но общая протяженность невелика, несмотря на меньшие потери на емкостной и индуктивной составляющих.

По назначению

Межсистемные (дальние) – для объединения нескольких энергетических систем. Сюда относятся ВЛ 500 кВ и выше;
Магистральные – для объединения электростанций в сеть в пределах одной энергосистемы и подачи электроэнергии на узловые подстанции;
Распределительные – для связи крупных предприятий и населенных пунктов с узловыми подстанциями;
ВЛ сельскохозяйственных потребителей;
Городская и сельская распределительная сеть.

По режиму работы нейтралей в электроустановках

Сети с глухозаземленной нейтралью;
Сети с изолированной нейтралью;
С резонансно-заземленной нейтралью;
С эффективно-заземленной нейтралью.

По режиму работы в зависимости от механического состояния

Основной режим работы ВЛ – нормальный, когда все провода и тросы находятся в исправном состоянии. Могут бывать случаи, когда часть проводов отсутствует, но ЛЭП эксплуатируется:

При полном или частичном обрыве – аварийный режим;
Во время монтажа проводов, опор – монтажный режим.

Основные элементы ВЛ

Трасса – расположение оси ЛЭП относительно поверхности земли;
Фундамент опоры – конструкция в грунте, на которую опирается опора, передавая ей нагрузку от внешних воздействий;
Длина пролета – расстояние между центрами соседних опор;
Стрела провеса – расстояние между нижней точкой провода и условной прямой между точками подвеса проводов;
Габарит провода – расстояние от нижней части провода до поверхности земли.

Кабельные линии электропередачи

Что такое кабельная ЛЭП? Данный тип линий электропередач отличается от ВЛ тем, что провода различных фаз изолированы и объединены в единый кабель.

По условиям прохождения

По условиям прохождения КЛ делят на:

Подземные;
Подводные;
По сооружениям.

Кабельные сооружения

Помимо того, что кабель может находиться в воде или земле, часть его обязательно проходит по кабельным сооружениям, к которым относятся:

Кабельные каналы;
Кабельная камера;
Кабельная шахта;
Двойной пол;
Кабельная галерея.

Данный перечень неполон, основное отличие кабельных сооружений от прочих – они предназначены исключительно для монтажа кабеля вместе с устройствами крепления, силовыми муфтами и ответвлениями.

По типу изоляции

Наибольшее распространение получили кабельные линии с твердой изоляцией:

Поливинилхлоридная;
Масляно-бумажная;
Резино-бумажная;
Полиэтиленовая (сшитый полиэтилен);
Этилен-пропиленовая.

Реже встречаются жидкостная и газовая изоляции.

Потери в ЛЭП

Потери в передающих линиях имеют различную природу и подразделяются на:

Потери на нагрев:
Потери на коронные разряды:
Потери на радиоизлучение;
Потери на передачу реактивной мощности.

Опоры ЛЭП и другие элементы

Основной элемент для крепления проводов линии электропередачи – опора. Опоры ЛЭП делятся на два типа:

Анкерные (концевые), на которых расположены устройства крепления и натяжения провода;
Промежуточные.

Опоры могут устанавливаться непосредственно в грунт или на фундамент. По материалу изготовления:

Деревянные;
Стальные;
Железобетонные.

Изоляторы и арматура

Изоляторы предназначены для крепления и изолирования проводов ЛЭП. Наибольшее преимущество получили подвесные изоляторы, которые позволяют из отдельных элементов сделать любую длину, в зависимости от требований. Как правило, чем выше напряжение в кВ, тем большую длину имеет гирлянда изоляторов.

Изготавливаются из:

Фарфора;
Стекла;
Полимерных материалов.

Арматура используется для соединения цепочек изоляторов, крепления их к опорам и проводам. В кабельных линиях к арматуре также относятся соединительные муфты.

Защитные приспособления

В качестве защиты используются грозозащитные проводники, разрядники и устройства заземления. Заземление металлических опор производится путем механического крепления несущей конструкции к заземляющему контуру. Особенно важно заземление железобетонных опор, поскольку при утечках тока он начинает протекать через арматуру бетона, оказывая разрушающее влияние. Вред, нанесенный опоре, визуально виден не будет.

Важно! Для наилучшей защиты охранный провод размещается выше всех остальных.

Технические характеристики

Техническая характеристика ЛЭП зависит не только от передаваемого напряжения и мощности. Должны учитываться следующие факторы:

Город или нежилая зона;
Доминирующие погодные условия (диапазон температур, скорость ветра);
Состояние грунта (твердый, движимый).

Что такое ЛЭП? Любая линия электропередач – это мощный источник электромагнитного поля. Расположенные вблизи жилья высоковольтные линии отрицательно влияют на здоровье. Определение минимального вреда здоровью и окружающей среде играет важную роль в проектировании ЛЭП.

Технические расчеты производят для того, чтобы определить, какой тип линии следует использовать для достижения наибольшей эффективности.

Видео

Линия электропередач

Линии электропередачи

Линия электропередачи (ЛЭП) - один из компонентов электрической сети , система энергетического оборудования, предназначенная для передачи электроэнергии .

Согласно МПТЭЭП (Межотраслевые правила технической эксплуатации электроустановок потребителей) Линия электропередачи - Электрическая линия, выходящая за пределы электростанции или подстанции и предназначенная для передачи электрической энергии.

Различают воздушные и кабельные линии электропередачи .

По ЛЭП также передают информацию при помощи высокочастотных сигналов, по оценкам в России используется порядка 60 тыс. ВЧ-каналов по ЛЭП. Используются они для диспетчерского управления, передачи телеметрических данных, сигналов релейной защиты и противоаварийной автоматики.

Воздушные линии электропередачи

Воздушная линия электропередачи (ВЛ) - устройство, предназначенное для передачи или распределения электрической энергии по проводам, находящимся на открытом воздухе и прикреплённым с помощью траверс (кронштейнов), изоляторов и арматуры к опорам или другим сооружениям (мостам , путепроводам).
