Башенно пулеметная установка бтр 80. Вооружение отечественных бронетранспортеров. Технические изменения в двигателе

Сегодня одним из наиболее распространенных видов боевой техники во всех армиях мира являются бронетранспортеры. Но так было далеко не всегда. Их стремительное развитие началось после окончания Второй мировой войны. Военные поняли, как важно повысить мобильность пехоты и увеличить ее защищенность.

В СССР в 1949 году был принят на вооружение БТР-40, который был почти точной копией американского бронетранспортера Scout Car M3A1, поставлявшегося по ленд-лизу. Затем в 1950 году был выпущен БТР-152, а в 1959 году был принят на вооружение советский плавающий бронетранспортер БТР-60. На нем были установлены два бензиновых двигателя с двумя трансмиссиями, и эта машина не отличалась особой надежностью. Да и ее огневая мощь не устраивала военных. В 1976 году был создан БТР-70, вооружение которого было усилено. На него установили пулемет КПВТ (14,5 мм) и пулемет ПКТ. Эта машина выгодно отличалась от своего предшественника, на ней также были установлены два бензиновых двигателя, но гораздо более мощных, чем на БТР-60.

Однако, потом началась война в Афганистане и все недостатки БТР-70 сразу же дали о себе знать. Основной его проблемой была силовая установка, которая была сложной, не слишком надежной и потребляла большое количество топлива. Можно сказать, что БТР-70 вообще был мало приспособлен к действиям в горной местности. Даже установленный на нем пулемет имел небольшой угол возвышения и мало чем мог помочь бойцам против засевших в горах душманов.

Очень неудобно было десантироваться из машины, да и защищенность ее оставляла желать лучшего. На Горьковском автозаводе начинается разработка нового бронетранспортера, который в скором будущем получит название БТР-80.

История создания БТР-80

Машина получила заводское обозначение ГАЗ-5903. Устройство машины принципиально не отличается от БТР-70. Основное внимание разработчики направили на усовершенствование силовой установки машины. Нужен был один надежный дизельный двигатель. Наличие в боевой машине сразу двух моторов и трансмиссий давало определенные преимущества (при повреждении одного двигателя БТР мог двигаться с помощью другого). Но сложность текущего обслуживания и ремонта силовой установки с таким устройством, сводила положительные качества практически на нет.

На новую машину был поставлен дизельный двигатель от серийного автомобиля КамАЗ, что существенно удешевило производство и обслуживание новой техники. Благодаря установке турбокомпрессора БТР-80 мог развивать скорость на 20 км/ч выше, чем его предшественник.

На БТР-80 были сделаны новые люки для десантирования, состоящие из двух створок. Вооружение осталось прежним, а вот конструкция башни была изменена. Бронетранспортер БТР-80 стал на две тонны тяжелее, чем его предшественник, но благодаря установке более мощного двигателя это не сказалось на его маневренности.

В 1986 году машина была принята на вооружение и ее начали изготавливать серийно. На сегодняшний день БТР-80 является основным бронетранспортером российской армии, а также многих других армий мира. Эта машина активно экспортируется, БТР-80 принимал участие во множестве конфликтов.

Созданы десятки самых разнообразных модификаций БТР-80, на ее базе изготавливаются машины для выполнения специальных функций. На последние модификации этой машины очень часто устанавливают автоматическую пушку и противотанковые ракетные комплексы.

Описание БТР-80

Бронетранспортер БТР-80 предназначен для транспортировки личного состава и поддержке его огнем на поле боя. Хотя, функция огневой поддержки больше относится к боевой машине пехоты.

Корпус машины создан из броневых катаных листов. Корпус машины имеет обтекаемую форму, это необходимо для придания ей плавучести и для повышения ее защиты. Толщина брони не превышает 10 миллиметров.

БТР-80 разделен на несколько отделений. Впереди находится отделение управления, в котором расположено место водителя-механика и командира машины. Также здесь установлены приборы наблюдения (включая ночные), контрольно-измерительные приборы, радиостанция и переговорное устройство.

За отделением управления находится боевой отсек. В нем расположено место оператора-наводчика и места для десантников (семь человек). Один пехотинец сидит рядом с наводчиком лицом по ходу движения, а остальные расположены лицом к бортам машины, по три человека на каждой стороне. В отделении есть амбразуры для использования личного оружия. Для ведения огня из пулемета, наводчик занимает специальное подвесное кресло.

Также в боевом отделении расположен большой люк для десантирования. Он состоял из двух створок: верхняя часть открывалась вбок, а нижняя опускалась и служила удобной подножкой при выходе из машины.

Силовое отделение находится в корме машины. Там установлен дизельный двигатель с трансмиссией, радиаторы, топливные баки и резервуары для масла, генераторы и другое оборудование.

Вооружение БТР-80 состоит из пулемета КПВТ и пулемета ПКТ, которые размещены в башне машины. Пулемет КПВТ имеет калибр 14,5 мм и может бороться с живой силой противника, с легкой бронетехникой и низколетящими воздушными целями. В башне также расположен прицел 1П3-2 и приборы наблюдения.

БТР-80 выполнен по колесной формуле 8×8, управляемыми являются две передние пары колес. Подвеска машины независимая, торсионная. Колеса – бескамерные, пулестойкие. Есть система, которая обеспечивает контроль давления в колесах. БТР-80 будет продолжать двигаться, даже если из строя выйдут два колеса.

Характеристики ТТХ БТР-80

Ниже приведены технические характеристики БТР-80.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Масса, т	13,6
Длина, мм	7650
Ширина, мм	2900
Высота, мм	2520
Колея, мм	2410
База, мм	4400

Работы над новым бронетранспортером были начаты в первой половине 1980-х годов в конструкторском бюро Горьковского автозавода. Новая машина получила заводское обозначение ГАЗ-5903.

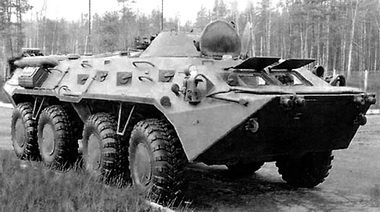

Бронетранспортер БТР-80 ранних выпусков

В 1986 г. после успешных заводских и государственных испытаний бронетранспортер ГАЗ-5903 был принят под обозначением БТР-80 на вооружение Советской Армии. Предприятием-производителем был определен АМЗ - Арзамасский машиностроительный завод.
БТР-80 (ГАЗ-5903) представляет собой модернизированный вариант БТР-70 . Компоновка машины такая же, что и у его предшественников: в передней части корпуса находится отделение управления, за ним десантное отделение и в кормовой части - моторно-трансмиссионное отделение. Герметичный, полностью закрытый корпус сваривался из катаных стальных броневых листов, расположенных под большими углами наклона. Он защищал экипаж и десантников от пуль ручного стрелкового оружия калибра 7,62 мм и осколков снарядов, а лобовая броня - и от пуль калибра 12,7 мм.
В отделении управления оборудованы места механика-водителя и командира машины. Наблюдение за местностью ведется через смотровые люки, закрываемые бронированными крышками, и перископические приборы наблюдения. Тут же установлены щиток контрольно-измерительных приборов, органы управления, радиостанция и переговорное устройство. В правой части лобового листа установлена амбразура с шаровой опорой для стрельбы из автомата. Доступ в отделение управления осуществляется через два люка в крыше корпуса.

Бронетранспортер БТР-80 поздних выпусков

В средней части корпуса и башне бронетранспортера находится боевое отделение. Здесь сразу за местами командира и механика-водителя установлены два одноместных сиденья для одного из пехотинцев десанта и стрелка башенной пулеметной установки. Все серийные бронетранспортеры БТР-80 оснащены автономной башенной пулеметной установкой БПУ-1, в которой установлен 14,5-мм пулемет КПВТ и спаренный с ним 7,62-мм пулемет ПКТ. Наибольшая прицельная дальность при стрельбе из пулемета КПВТ по наземным целям - 2000 м, из ПКТ - 1500 м, по воздушным из КПВТ - 1000 м. Боекомплект КПВТ состоит из 500 патр., а ПКТ - из 2000 патр. Наведение пулеметов по вертикали возможно в диапазоне от -4° до +60°, по горизонтали - 360°. Механизмы наведения - ручные. Для стрельбы используется прицел 1ПЗ-2, который обеспечивает поражение как наземных, так и воздушных целей. Для ведения стрельбы наводчик занимает место на подвесном сидение, установленном в башне. На бронетранспортерах поздних выпусков для освещения целей при стрельбе ночью на консоли пулеметной установки устанавливался осветитель ОУ-3ГА2М. На кормовой стенке башни размещены 6 пусковых установок 3Д6 системы 902В "Туча" для запуска 81-мм дымовых гранат. Кроме того, внутри БТР-80 в укладках перевозятся 2 автомата Калашникова, 2 переносных ЗРК 9К34М "Стрела-2", гранатомет РПГ-7 и 5 выстрелов к нему.

Бронетранспортер БТР-80А

Основная часть десанта - 6 полностью экипированных пехотинцев - располагается лицом к борту на двух сиденьях, смонтированных в десантном отделении вдоль продольной оси корпуса. Для ведения десантниками стрельбы в бортах корпуса имеется 7 амбразур и еще одна в лобовом листе, которые снабжены шаровыми опорами и приборами наблюдения. Кроме того, имеется по одной амбразуре для стрельбы по высокорасположенным целям в бронированных люках крыши десантного отделения. Кроме двух люков в крыше корпуса для посадки и спешивания десанта используются двустворчатые двери на обоих бортах бронетранспортера. Одна створка двери откидывается вверх, а другая опускается вниз и образует подножку.
Силовое отделение находится в задней части корпуса размещены двигатель, обслуживающие его системы и агрегаты трансмиссии. В отличие от БТР-70 на этой машине силовая установка состоит из одного дизельного 8-цилиндрового V-образного четырехтактного двигателя жидкостного охлаждения КамАЗ-7403 с турбокомпрессорным наддувом мощностью 260 л.с. при 2600 об./мин. Для облегчения запуска двигателя в холодное время на нем установлены электрофакельное устройство, позволяющее запускать двигатель при температуре до -20°С, и предпусковой подогреватель. Размещение одного двигателя повлекло за собой и изменения в конструкции агрегатов трансмиссии. Она включает в себя сухое двухдисковое сцепление, пятискоростную коробку передач, карданную передачу. Вместо двух раздаточных коробок установлена одна межосевая двухступенчатая с дифференциальной раздачей крутящего момента на два потока (на 1-й - 3-й и на 2-й - 4-й мосты) и принудительной блокировкой дифференциала. На раздаточной коробке смонтирована коробка отбора мощности на водометный движитель и лебедку.

120-мм самоходное артиллерийское орудие 2С23 "Нона-СВК"

Ходовая часть БТР-80 по колесно формуле 8х8. Колеса с разъемными ободами и с бескамерными пулестойкими пневматическими шинами КИ-80 или КИ-126 размерами 13.00-18. Машина может продолжать движение при полном выходе из строя одного и даже двух колес. Подвеска рычажно-торсионная независимая, амортизаторы гидравлические, телескопические, двойного действия. Колеса 1-й и 2-й осей - управляемые.
Силовая установка позволяет боевой машине массой 13,6 т развивать максимальную скорость по шоссе не менее 80 км/ч. Запас хода по шоссе - 600 км.
Движение по воде обеспечивается одноступенчатым водометным движителем с рабочим колесом диаметром 425 мм. Максимальная скорость на плаву - не менее 9 км/ч. Запас хода на плаву при средних эксплуатационных режимах работы двигателя (1800 - 2200 об./мин.) - 12 ч. Для удаления забортной воды, попавшей в корпус при движении по воде, машина оборудована эжекционной системой водоотлива и одним центробежным насосом с электроприводом.
В апреле 1993 г. была разработана установка на бронетранспортер дизеля ЯМЗ-238М2 мощностью 240 л.с.

Командирский бронетранспортер БТР-80К
(ГАЗ-59031)

На машинах устанавливались радиостанции Р-123М и ТПУ Р-124 (на машинах более поздних выпусков - Р-163-50У и Р-174), средства защиты от ОМП (в том числе и ФВУ, прибор радиоционной разведки ДП-3Б, прибор химической разведки ВПХР), автоматическая противопожарная система и лебедка для самовытаскивания.
В ходе производства в конструкцию БТР-80 вносились некоторые изменения. Так ранние БТР-80 имели короткие десантные поручни на бортах, позднее их существенно удлинили. Вокруг люка механика-водителя сначала имелось только три прибора наблюдения, затем слева был добавлен еще один. Менялись конфигурации передних и задних бамперов. На ранних БТР-80 передние демпферы имели округлую форму, а на поздних они стали прямоугольными. В задних бамперах первоначально имелись крупные отверстия овальной формы, позднее все отверстия стали круглыми т.д.
В 1994 г. был принят на вооружение бронетранспортер БТР-80А (ГАЗ-59029). Работы по созданию этой машины велись АО ГАЗ. Основное отличие новой модификации от БТР-80 - башенная пушечно-пулеметная установка.

Бронированная медицинская машина БММ-80
(ГАЗ-59039) "Симфония"

В установке размещены 30-мм автоматическая пушка 2А72 и спаренный с ней пулемет ПКТ. Вертикальные углы наведения от -5° до +70°. Боекомплект - 300 снарядов и 2000 патр. Все вооружение размещено на лафете, вынесенном за пределы обитаемого отделения. На БТР-80А установлены дневной прицел 1ПЗ-9 и танковый ночной прицел ТПН-3-42 "Кристалл", позволяющий в ночных условиях поражать цели на дальности до 900 м. Боевая масса машины возросла до 14,5 т. Высота увеличилась до 2800 мм. Вынос вооружения из обитаемых отделений БТР позволил увеличить объем подбашенного пространства, повысить удобство работы наводчика и решить проблему шума и загазованности обитаемых отделений во время стрельбы.
Одновременно с БТР-80А был разработан БТР-80С - вариант для внутренних войск. Вместо 30-мм пушки на нем установлен 14,5-мм пулемет КПВТ. Боекомплект КПВТ состоит из 500 патр., пулемета ПКТ - 2000 патр. Углы наведения в горизонтальной плоскости 360°, в вертикальной от -5° до +70°.

Командно-штабная машина БТР-80КШ (ГАЗ-59032)

С 1990 г. в войска поступает самоходное артиллерийское орудие (САО) 2С23 "Нона-СВК". В качестве базы при его создании использовано шасси БТР-80. 120-мм нарезное орудие 2А60 установлено в конической сварной башне, выполненной из алюминиевого сплава. Угол горизонтального наведения составляет 70° (по 35° на сторону). Вертикальное наведение возможно в пределах от -4° до +80°. Максимальная скорострельность - 10 выстр./мин. Стрельба из САО может вестись только с места как с закрытых огневых позиций, так и прямой наводкой 120-мм выстрелами с осколочно-фугасными снарядами и 120-мм выстрелами с осколочно-фугасными, осветительными, дымовыми и зажигательными минами. Максимальная дальность стрельбы осколочно-фугасным снарядом 3ВОФ54 - 8700 м, осколочно-фугасной миной - 7100 м. Башня оборудована командирской башенкой, на крыше которой установлен пулемет ПКТ, предназначенный для самообороны. Пулемет соединен тягой с прибором ТКН-3А, что позволяет вести прицельную стрельбу, управляя огнем из башенки. Машина оборудована системой постановки дымовых завес 902В "Туча".

Бронированная ремонтно-эвакуационная машина БРЭМ-К (ГАЗ-59033)

На базе БТР-80 создавались различные боевые машины.
Командирский бронетранспортер БТР-80К (ГАЗ-59031) предназначен для командира мотострелкового батальона. Боевой расчет состоит из 6 чел.: экипаж 3 чел. и 3 офицера. Для работы офицеров оборудовано три рабочих места. На машине установлены две радиостанции Р-163-50У, 11-м телескопическая мачта, навигационная аппаратура ТНА-4-6 с индикаторным планшетом, две выносные УКВ-радиостанции Р-159.
Бронированная медицинская машина БММ-80 (ГАЗ-59039) "Симфония". Кроме экипажа в ней возможна перевозка 7 раненых в медицинском отделении и 2 - на крыше на носилках. В зависимости от состава медицинского и санитарно-хозяйственного имущества, БММ может использоваться для эвакуации раненых с поля боя (БММ-1), как медпункт батальона (БММ-2) и подвижная перевязочная с врачебной бригадой и комплексом автоперевязочной АП-2 (БММ-3).
На шасси БТР-80 созданы командно-штабная машина БТР-80КШ (ГАЗ-59032), бронированная ремонтно-эвакуационная машина БРЭМ-К (ГАЗ-59033), машина радиационной и химической разведки РХМ-4 (РХМ-4-01), унифицированное шасси К1Ш1, коротковолновая радиостанция оперативно-тактического звена управления Р-165Б, подвижные пункты управления ПУ-12М6 и ПУ-12М7 батареи ЗРК, подвижной командно-наблюдательный пункт ПКНП "Кушетка-Б", станция спутниковой связи и звуковещательная станция, машина управления артиллерией 1В118.

Машина радиационной и химической разведки

Командно-штабные машины, созданные на базе БТР-80, не имеют вооружения в башне. Они оснащены специальным оборудованием в виде автоматизированных рабочих мест командного, оперативного состава и специалистов связи. Машины оснащены персональными ЭВМ. Средства связи способны функционировать как автономно, так и в составе узлов связи. Основные средства связи состоят из радиостанций КВ и УКВ диапазонов, малогабаритных станций спутниковой связи и навигации и др.
Разведывательно-дозорная машина БРДМ-3 создана на базе БТР-80А. Боевой расчет машины 6 чел. Вооружение идентично БТР-80А. Для ведения разведки машина оборудована радиологической станцией наземной разведки, ночными биноклями, миноискателем, навигационной аппаратурой ТНА-4-6, дополнительные средства связи.
На базе БТР-80 были разработаны гражданские модификации на рубеже восьмидесятых - девяностых годов.

Бронированное унифицированное шасси

Плавающий вездеход универсального назначения ГАЗ-59037, который имел бортовую платформу на 5 т груза. На шасси этой машины производится машина с установкой мобильной системы пожаротушения ГАЗ-5903В "Вертлуга", которая способна тушить пожар на расстоянии от 50 до 300 м на взрывоопасных и промышленных объектах в режиме быстрого реагирования. Машина доставляет к месту пожара экипаж (2 чел.), средства для тушения огня (22 заряда в стволах и 22 в пеналах) и пожарное оборудование.
Еще одна спецмашина ГАЗ-59038 - это плавающий автомобиль с гидроподъемником, который предназначен для обслуживания линий электропередач и выполнения различных высотных работ в труднопроходимой местности. Подъемник обеспечивает работу на высоте до 18 м, имеет грузоподъемность 250 кг и люльку на 2 чел.
Интересен автомобиль на комбинированном ходу ГАЗ-5903Ж, который способен передвигаться и по обычной дороге, и по бездорожью, и по железнодорожным путям, и предназначен для ремонта контактных сетей электрофицированных железнодорожных путей. Он оснащен гидравлической вышкой грузоподъемностью 500 кг с высотой подъема 8 м. Салон машины расчитан на экипаж из 8 чел. Автомобиль может ехать по железной дороге со скоростью до 50 км/ч.
В Румынии выпускалась копия БТР-80 под названием Zimbru, имевшая незначительные отличия от своего советского прототипа.
БТР-80 находятся на вооружении практически во всех странах СНГ, а также в Эстонии, Венгрии, Турции, Индонезии (12 БТР-80А), Бангладеш и Сьерра-Леоне.

БТР-80 - советский бронетранспортёр. Создан в начале 1980-х годов как дальнейшее развитие бронетранспортёра БТР-70, с учётом выявленных в Афганской войне недостатков последнего, и предназначался для его замены в мотострелковых войсках.

БТР-80 — видео

БТР-80 поступил в серийное производство в 1984 году, и, неоднократно модернизируясь, по состоянию на 2012 год всё ещё находится в производстве. Последние модификации БТР-80, оснащённые усиленным вооружением, многими специалистами классифицируются как колёсные боевые машины пехоты. Применялся советскими войсками в Афганской войне, а с 1990-х годов является основным бронетранспортёром Вооружённых Сил России и ряда других бывших советских республик и использовался практически во всех крупных вооружённых конфликтах на постсоветском пространстве. Активно поставлялся и поставляется на экспорт, в общей сложности, по состоянию на 2011 год БТР-80 состоит на вооружении по меньшей мере 26 государств.

История создания и производства

Основным бронетранспортёром СССР к началу 1980-х годов стал запущенный в серийное производство в 1976 году БТР-70. Опыт их эксплуатации уже вскоре показал, что, несмотря на немалые улучшения по сравнению с более ранним БТР-60, большинство основных недостатков предшественника перешли к нему почти без изменений. Одним из них была сравнительно сложная и ненадёжная конструкция силовой установки из спаренных карбюраторных двигателей, отличавшихся к тому же повышенным расходом топлива и рядом других недостатков по сравнению с дизельным двигателем. Не менее серьёзной проблемой оставалась неудовлетворительная высадка и посадка десанта и экипажа, лишь немногим улучшившаяся по сравнению с БТР-60. Неудовлетворительной, как показала Афганская война, оставалась и защищённость машины. Ко всему этому на БТР-70 прибавились проблемы с водомётным движителем новой конструкции, который на плаву часто забивался водорослями, торфяной жижей и тому подобными предметами.

Для исправления этих недостатков, в конструкторском бюро Горьковского автозавода под руководством И. Мухина и Е. Мурашкина в начале 1980-х годов был спроектирован бронетранспортёр ГАЗ-5903. При сохранении неизменной компоновки БТР-70, новая машина отличалась от неё целым рядом изменений. Вместо спарки карбюраторных двигателей был установлен один дизельный двигатель большей мощности, для посадки и высадки экипажа были введены большие двухстворчатые люки в бортах корпуса. Сам корпус стал на 115 мм выше и длиннее, и на 100 мм шире, хотя общая высота машины возросла лишь на 30 мм. Дальнейшее развитие получило стремление обеспечить экипажу возможность ведения огня из-под защиты брони, для чего стрелковые порты в бортах корпуса были заменены шаровыми установками, развёрнутыми в сторону передней полусферы. Бронирование бронетранспортёра было усилено лишь незначительно, но даже при этом масса ГАЗ-5903 возросла на 18 % по сравнению с БТР-70, с 11,5 до 13,6 тонн, хотя подвижность машины в целом осталась неизменной, а запас хода только увеличился. После успешных государственных испытаний, ГАЗ-5903 был в 1986 году принят на вооружение Советской Армии под обозначением БТР-80.

Конструкция

БТР-80 имеет компоновку с расположением отделения управления в лобовой, совмещённого десантного и боевого - в средней, а моторно-трансмиссионного - в кормовой части машины. Штатный экипаж БТР-80 состоит из трёх человек: командира отделения (машины), механика-водителя и наводчика; помимо них, бронетранспортёр может перевозить семь человек десанта внутри, в десантном отделении, и ещё столько же снаружи, на броне.

Броневой корпус и башня

БТР-80 имеет слабо дифференцированную противопульную бронезащиту. Броневой корпус транспортёра собирается при помощи сварки из катаных листов гомогенной броневой стали толщиной от 5 до 9 мм. Большинство листов вертикального бронирования БТР-80, за исключением нижних бортовых и кормового, установлены со значительными углами наклона. Броневой корпус всех БТР-80 имеет обтекаемую форму, повышающую его водоходные качества и снабжён складным волноотражательным щитком, укладывающимся в походном положении на средний лобовой лист корпуса, слегка повышая таким образом его защиту.

В лобовой части корпуса размещается отделение управления, в котором, слева и справа соответственно, находятся механик-водитель и командир бронетранспортёра. За ним располагается отделение десанта, совмещённое с боевым. Шесть десантников в кормовой части десантного отделения располагаются в нём на двух продольных пластиковых сиденьях в центре, сидя лицом к борту. В передней части, сразу за местами механика-водителя и командира, находятся два одиночных сидения для оставшихся членов десанта, при этом правое сиденье развёрнуто по ходу машины, чтобы обеспечить возможность ведения огня, а левое, занимаемое членом десанта, в боевых условиях становящимся башенным стрелком, развёрнуто спиной к борту. Возле мест всех членов десанта, кроме башенного стрелка, в бортах имеются восемь шаровых установок с углами горизонтальной наводки от ±15 до ±25° для стрельбы из личного оружия. Шаровые установки развёрнуты в направлении передней полусферы, в результате чего задняя полусфера является мёртвой зоной для десантников, небольшая мёртвая зона имеется и спереди слева. Также, ещё два лючка для обстрела верхней полусферы, без шаровых установок, имеются в десантных люках в крыше.

На БТР-80, как и на предшественниках, имеются два прямоугольных десантных люка в крыше, однако основным средством высадки и посадки на нём служат большие двухстворчатые бортовые двери размещённые сразу за башней. Верхняя крышка бортовой двери откидывается вперёд по ходу машины, а нижняя открывается вниз, становясь подножкой, что, в отличие от предшественников, позволило посадку и высадку десанта из БТР-80 на ходу. Механик-водитель и командир, как и на предыдущих моделях бронетранспортёров, имеют два индивидуальных полукруглых люка над своими рабочими местами. Помимо этого, в корпусе БТР-80 имеется целый ряд люков и лючков, служивших для доступа к агрегатам двигателя, трансмиссии и лебёдки.

Вооружение

Вооружение БТР-80 составляет спаренная установка 14,5-мм пулемёта КПВТ и 7,62-мм ПКТ. Установка размещается на цапфах в лобовой части башни, её наведение в вертикальной плоскости, в пределах −4…+60°, осуществляется вручную при помощи винтового механизма, горизонтальная наводка осуществляется вращением башни. Наводка пулемётов на цель осуществлялась при помощи перископического монокулярного оптического прицела 1ПЗ-2, имевшего переменное увеличение 1,2× или 4× при поле зрения, соответственно, 49° и 14° и обеспечивавшего огонь из КПВТ на дальность до 2000 метров по наземным целям и 1000 м по воздушным целям, и из ПКТ - до 1500 метров по наземным целям. КПВТ предназначен для борьбы с легкобронированной и небронированной техникой противника, включая низколетящие воздушные цели, и имеет боекомплект 500 патронов в 10 лентах, снаряжённых бронебойно-зажигательными пулями Б-32, бронебойно-трассирующими БЗТ, бронебойно-зажигательными, с сердечником из карбида вольфрама, БСТ, зажигательными ЗП и зажигательными мгновенного действия МДЗ. ПКТ же предназначен для поражения живой силы и огневых средств противника и имеет боекомплект в 2000 патронов в 8 лентах.

Средства наблюдения и связи

Механик-водитель и командир БТР-80 в дневное время в небоевых условиях осуществляют наблюдение за местностью через два закрытых ветровыми стёклами люка в верхнем лобовом бронелисте корпуса. В боевых условиях или при движении ночью, наблюдение за местностью они вели через перископические смотровые приборы различных типов. Механик-водитель на машинах ранних выпусков располагал тремя перископическими смотровыми приборами ТНПО-115 для обзора переднего сектора, на машинах последующих серий к ним был добавлен ещё один ТНПО-115 в левом верхнем скуловом бронелисте корпуса. В ночных условиях, центральный из направленных вперёд приборов заменялся перископическим бинокулярным пассивным прибором ночного видения ТВНЕ-4Б, работавшим за счёт усиления естественного освещения, либо за счёт подсветки фарой ФГ125 с инфракрасным светофильтром. Поле зрения прибора по горизонту составляло 36°, по вертикали - 33°, а дальность видения при нормальных условиях - 60 метров при подсветке фарой и 120 при естественной освещённости в 5·10−3 лк.

Основным средством наблюдения для командира машины является комбинированный бинокулярный перископический электронно-оптический смотровой прибор ТКН-3 с дневным и пассивным ночным каналами. ТКН-3 имел увеличение в 5× для дневного и 4,2× для ночного канала, при поле зрения в 10° и 8°, соответственно. Установка прибора позволяла его поворот в пределах ±50° по горизонтали и качание в пределах −13 - +33° в вертикальной плоскости. С прибором был соединён прожектор ОУ-3ГА2М со съёмным инфракрасным светофильтром, служивший для подсветки при недостаточной естественной освещённости. Дальность видения ночью для ТКН-3 составляла 300-400 метров. Помимо ТКН-3, командир располагает тремя приборами ТНПО-115 - двумя для обзора переднего сектора и одним, установленным в правом верхнем скуловом бронелисте.

Для башенного стрелка, основным средством наблюдения за местностью является прицел орудия, кроме этого у него имеются перископические смотровые приборы: ТНП-205, расположенный в левом борту башни и ТНПТ-1, установленный в крыше башни и обеспечивающий задний обзор. Десант располагал двумя перископическими смотровыми приборами ТНП-165А, установленными в крыше корпуса за башней, у посадочных мест десантников-пулемётчиков, а также четырьмя приборами ТНПО-115, установленными в верхних бортовых бронелистах корпуса по обе стороны от дверей.

Для внешней связи, на БТР-80 ранних выпусков устанавливалась радиостанция Р-123М, на машинах более поздних выпусков заменённая более современными Р-163 или Р-173. Для внутренней связи, БТР-80 оснащён танковым переговорным устройством Р-124 на трёх абонентов - командира, механика-водителя и башенного стрелка.

Двигатель и трансмиссия

На БТР-80 используется двигатель КамАЗ-7403 с турбокомпрессором, установленном в развале двигателя. БТР-80 с двигателем ЯМЗ-238М2 имеет индекс БТР-80М.

Модификации

Советские и российские

— БТР-80 - базовая модификация с вооружением из 14,5-мм пулемёта КПВТ и 7,62-мм ПКТ

— БТР-80К - командирский вариант БТР-80, с сохранением вооружения и дополнительным связным и штабным оборудованием

— БТР-80А - модификация с вооружением из 30-мм автоматической пушки 2А72 и 7,62-мм пулемёта ПКТ, установленных в новой башне лафетной компоновки. Многими специалистами классифицируется как колёсная боевая машина пехоты

— БТР-80С - вариант БТР-80А для войск национальной гвардии России, оснащённый 14,5-мм пулемётом КПВТ и 7,62-мм ПКТ в башне лафетной компоновки

— БТР-80М - вариант БТР-80А с двигателем ЯМЗ-238 (240 л.с.) и шинами КИ-126 с увеличенной пулестойкостью. Отличается от своих предшественников увеличенной длиной корпуса.

Венгерские

В Венгрии предприятием CURRUS на базе БТР-80 было разработано семейство специальных машин с установкой различного дополнительного оборудования, с учётом требований НАТО:

— BTR-80 SKJ - бронированная медицинская машина
— BTR-80 VSF - машина радио- био- химической разведки
— BTR-80 MVJ - ремонтно-эвакуационная машина
— BTR-80 MPAEJ - машина техобслуживания и ремонта
— BTR-80 MPFJ - инженерная машина

Украинские

— БТР-80-КБА-2 - украинская модернизация БТР-80 (башня БТР-80 демонтирована, вместо неё установлен боевой модуль с 30-мм автоматической пушкой КБА-2 и устройством для отстрела дымовых гранат)
— БТР-80УМ - украинская модернизация БТР-80. Установлены украинский двигатель производства токмакского завода «Юждизельмаш» мощностью 300 лошадиных сил и новая башня с пулемётно-пушечным вооружением (23-мм автоматическая пушка и 7,62-мм пулемёт). Первый демонстрационный образец БТР-80УМ был представлен на учениях в сентябре 1998 года
— БТР-80УП - украинско-польская модернизация БТР-80, разработанная для Ирака. Усилена защита, установлен новые дизельные двигатели мощностью 300 л. с., новые шины и новые электрические и пневматические системы, снята водомётная установка. Помимо линейного бронетранспортёра, разработаны 7 специализированных модификаций

Тактико-технические характеристики БТР-80

Экипаж, чел.: 3
Десант, чел.: 7
Годы эксплуатации: с 1986 - настоящее время

Вес БТР-80

— 13,6 тонн

Размеры БТР-80

— Длина корпуса, мм: 7650
— Ширина корпуса, мм: 2900
— Высота, мм: 2350..2460
— База, мм: 4400
— Колея, мм: 2410
— Клиренс, мм: 475

Броня БТР-80

— Тип брони: стальная катаная
— Лоб корпуса, мм/град.: 10
— Борт корпуса, мм/град.: 7..9
— Корма корпуса, мм/град.: 7
— Лоб башни, мм/град.: 7
— Борт башни, мм/град.: 7
— Корма рубки, мм/град.: 7

Вооружение БТР-80

— Дальность стрельбы, км: 1..2 (КПВТ); 1,5 (ПКТ)
— Прицелы: 1ПЗ-2
— Пулемёты: 1 × 14,5-мм КПВТ; 1 × 7,62-мм ПКТ

Двигатель БТР-80

— Тип двигателя: КамАЗ 7403
— Мощность двигателя, л. с.: 260

Скорость БТР-80

— Скорость по шоссе, км/ч: 80
— Скорость по пересечённой местности, км/ч: 20..40 по грунту; 9 на плаву
— Запас хода по шоссе, км: 600
— Запас хода по пересечённой местности, км: 200..500 по грунтовым дорогам
— Удельная мощность, л. с./т: 19,1

— Колёсная формула: 8 × 8 / 4
— Тип подвески: индивидуальная торсионная с гидравлическими амортизаторами
— Преодолеваемый подъём, град.: 30
— Преодолеваемая стенка, м: 0,5
— Преодолеваемый ров, м: 2
— Преодолеваемый брод, м: плавает

Фото БТР-80

БТР-80 – это советский бронетранспортёр, появившийся благодаря развитию устаревшего БТР-70, переставшего удовлетворять армию своими характеристиками.

Поступив в армию в середине 80-х годов, успел повоевать, показав себя довольно эффективно, благодаря чему стал основным бронетранспортёром России и сейчас стоит на вооружении примерно 26 стран.

История создания

БТР-70, стоящий на вооружении советской армии, отличался серьёзными недостатками, например, ненадёжными двигателями, плохой защищённостью и неудобной посадкой/высадкой десанта.

К началу 1980-х годов в Горьковском КБ началось создание нового бронетранспортёра с учётом недостатков предшественника. Компоновку новинки под названием ГАЗ-5903 решили сохранить, но использовали дизельный двигатель и предусмотрели большие люки для десанта.

Переделки привели к росту массы и габаритов: высота стала больше на 3 см, масса на 2 тонны, достигнув 13,6 тонн. Благодаря применению дизельного двигателя подвижность не ухудшилась, более того, запас хода вырос.

Машина с успехом прошла государственные испытания и пошла в серийное производство в 1984 году, а в 1986 встала на вооружение советской армии.

Конструкция

БТР-80, как уже говорилось, унаследовал компоновку своего предшественника с отделением управления впереди, моторно-трансмиссионным сзади и десантным между ними.

Броневая защита толщиной от 50 до 90 мм, большая часть листов расположена под углом, способна выдерживать лишь пули. На суше дополнительной защитой служит волноотражательный щиток, расположенный на среднем лобовом листе.

Десантное отделение рассчитано на 7 десантников, в бортовых бронелистах есть восемь шаровых установок для ведения огня с помощью личного оружия.

Для высадки предусмотрены двустворчатые двери, расположенные на бортах корпуса. Помимо этого, в крыше находится два люка, предназначенных для высадки мотострелков.

Для наблюдения за местностью предусмотрено два люка со стёклами, которые располагаются в верхнем лобовом листе. В условиях плохой видимости или при столкновении с противником экипаж использует перископические смотровые приборы или бинокулярные приборы ночного видения.

Вооружение

В башне расположена спаренная установка, состоящая из пулемётов КПВТ и ПКТ. КПВТ предназначен для стрельбы по легкобронированной техникой и воздушной техникой, находящейся на низкой высоте. Ведение огня возможно по наземным целям на дистанции до 2000 метров, по воздушным - до 1000 метров. ПКТ используется для уничтожения пехоты и подавления огневых точек противника.

Боезапас КПВТ калибра 14,5 мм составляет 500 патронов, ПКТ 7,62 мм – 2000.

Подвижность

На бронетранспортёре установлен двигатель КамАЗ 7403, оснащённый турбокомпрессором и развивающий 260 л.с. Колёсная формула 8х8, подвеска торсионная с гидравлическими амортизаторами. Скорость по шоссе достигает 80 км/час, на пересечённой местности падает до 40 км/час., запас хода до 600 км по шоссе.

БТР плавающий, передвижение по воде происходит благодаря водомётным движителям, скорость до 9 км/час.

БТР-82 и БТР-82А

В конце 2009 года появились первые образцы глубокой модернизации БТР-80, а в 2011 году новина начала поступать на вооружение российской армии.

Отличается дизельным двигателем КамАЗ-740, развивающим мощность 300 л.с., комплексом работ, направленных на увеличение живучести, проходимости и надёжности.

На внутренних сторонах бронелистов расположена противоосколочная защита, усилена противоминная. Необитаемая башня с электроприводом орудия позволила расположить наводчика в обитаемом отделении.

Обновлена электроника, средства наблюдения и система пожаротушения.

БТР-82А отличается 30мм пушкой 2А72 вместо КПВТ.

Эти машины находятся на вооружении армии Казахстана с 2010 года, с 2013 года – российской.

Боевое применение

Бронетранспортёр участвовал во множестве вооружённых конфликтов, которые раз за разом подтверждали его недостатки, обусловленные устаревшей компоновкой.

Во время войны в Чечне БТР-80 часто использовался в качестве патрульной машины совместно с БМП-2 . При этом солдаты садились снаружи, а не пытались передвигаться внутри десантного отделения, будучи защищёнными бронёй.

Это было обусловлено несколькими особенностями машины.

Во-первых, её слабой противоминной защитой. При подрыве на мине находящиеся внутри люди были фактически обречены, в то время как, находясь сверху на броне, они были защищены всем корпусом.

Во-вторых, шаровые установки внутри десантного отделения и приборы наблюдения не позволяли вести круговое наблюдение или огонь.

В-третьих, устаревшая компоновка с экипажем спереди, хотя во многих странах это самое уязвимое место стараются занять двигателем.

Эпилог

Даже в момент своего появления, машина унаследовала недостатки своих предшественников, связанных с компоновкой, которые подтверждались при каждом военном столкновении.
